Демпфіруючий пристрій для гасіння коливань

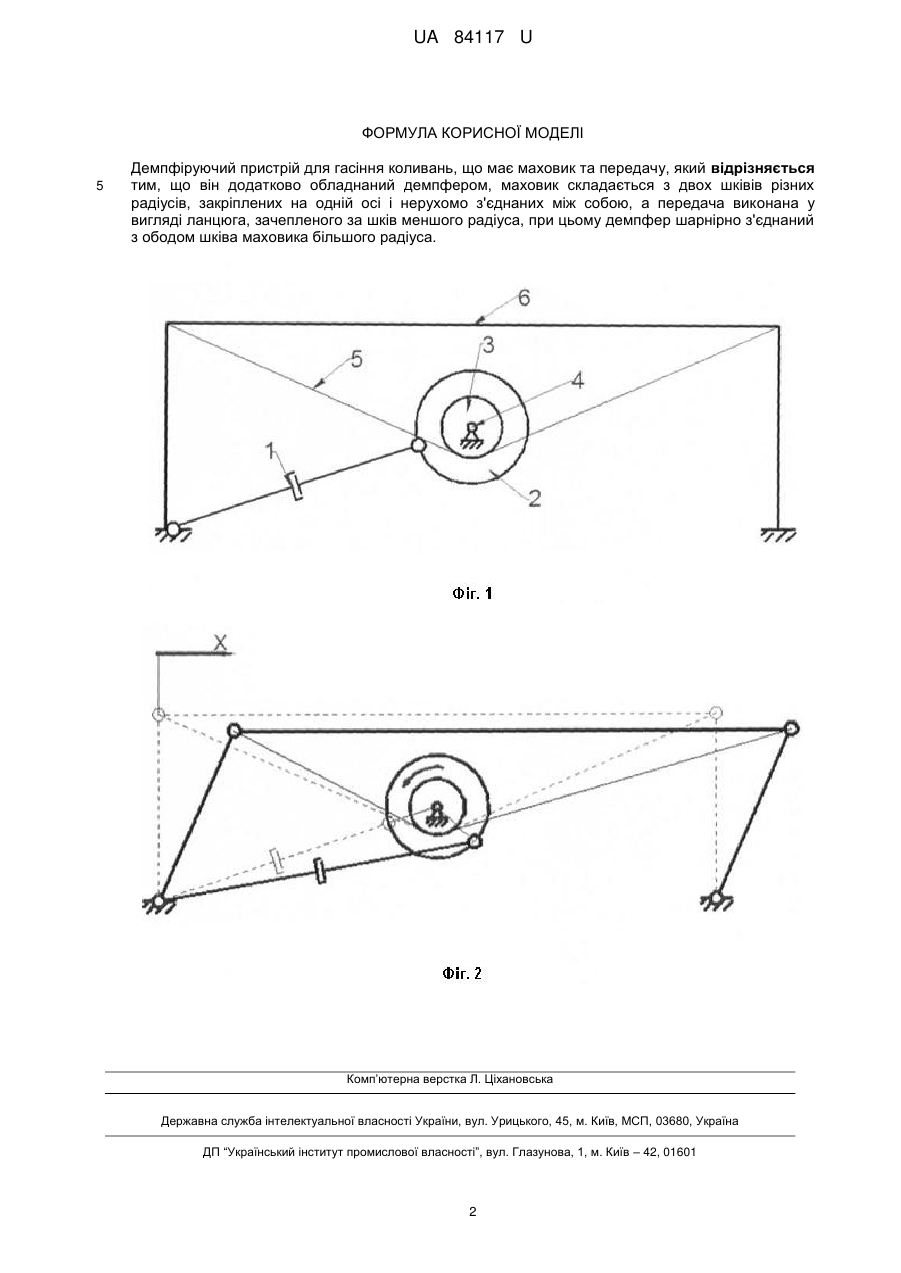

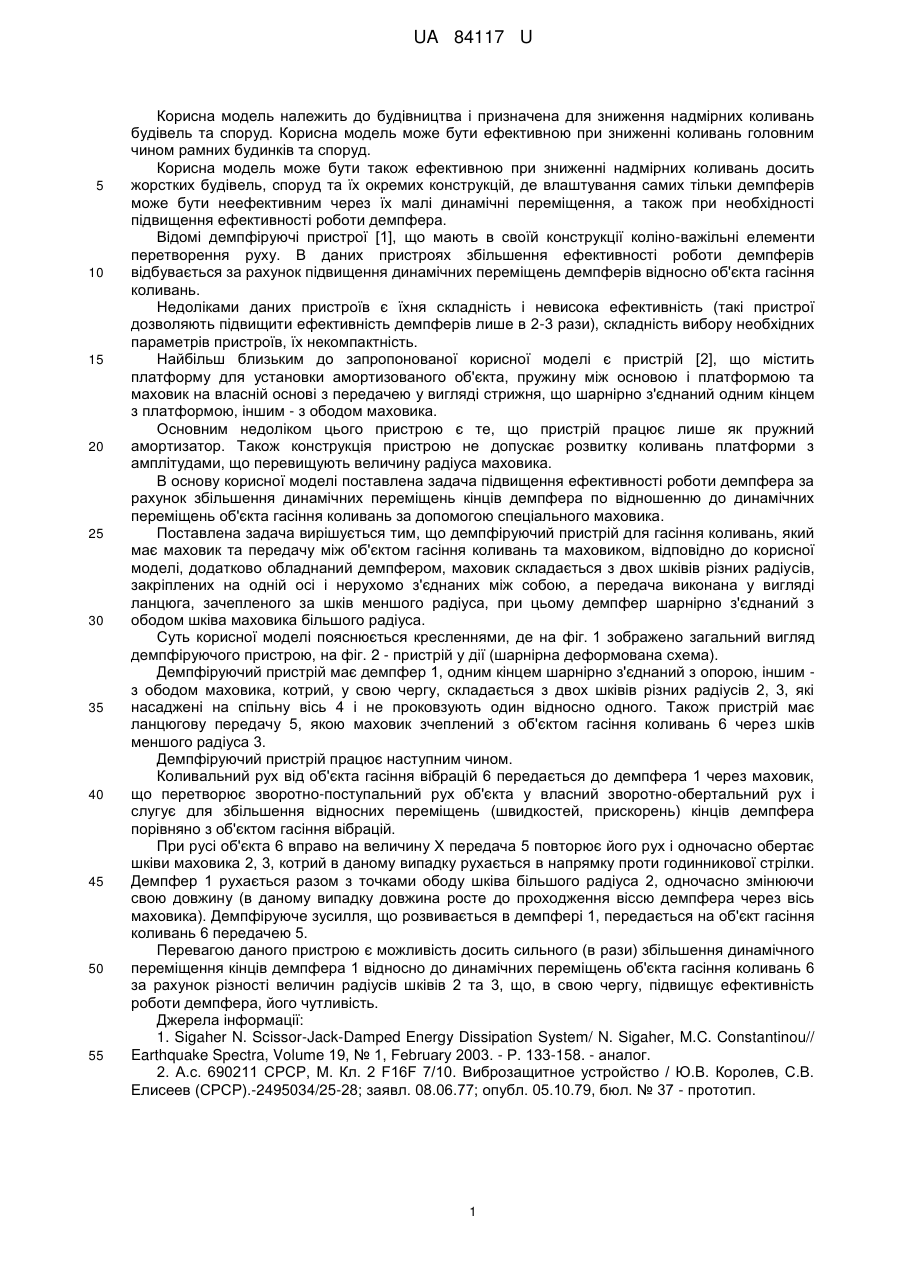

Реферат: UA 84117 U UA 84117 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва і призначена для зниження надмірних коливань будівель та споруд. Корисна модель може бути ефективною при зниженні коливань головним чином рамних будинків та споруд. Корисна модель може бути також ефективною при зниженні надмірних коливань досить жорстких будівель, споруд та їх окремих конструкцій, де влаштування самих тільки демпферів може бути неефективним через їх малі динамічні переміщення, а також при необхідності підвищення ефективності роботи демпфера. Відомі демпфіруючі пристрої [1], що мають в своїй конструкції коліно-важільні елементи перетворення руху. В даних пристроях збільшення ефективності роботи демпферів відбувається за рахунок підвищення динамічних переміщень демпферів відносно об'єкта гасіння коливань. Недоліками даних пристроїв є їхня складність і невисока ефективність (такі пристрої дозволяють підвищити ефективність демпферів лише в 2-3 рази), складність вибору необхідних параметрів пристроїв, їх некомпактність. Найбільш близьким до запропонованої корисної моделі є пристрій [2], що містить платформу для установки амортизованого об'єкта, пружину між основою і платформою та маховик на власній основі з передачею у вигляді стрижня, що шарнірно з'єднаний одним кінцем з платформою, іншим - з ободом маховика. Основним недоліком цього пристрою є те, що пристрій працює лише як пружний амортизатор. Також конструкція пристрою не допускає розвитку коливань платформи з амплітудами, що перевищують величину радіуса маховика. В основу корисної моделі поставлена задача підвищення ефективності роботи демпфера за рахунок збільшення динамічних переміщень кінців демпфера по відношенню до динамічних переміщень об'єкта гасіння коливань за допомогою спеціального маховика. Поставлена задача вирішується тим, що демпфіруючий пристрій для гасіння коливань, який має маховик та передачу між об'єктом гасіння коливань та маховиком, відповідно до корисної моделі, додатково обладнаний демпфером, маховик складається з двох шківів різних радіусів, закріплених на одній осі і нерухомо з'єднаних між собою, а передача виконана у вигляді ланцюга, зачепленого за шків меншого радіуса, при цьому демпфер шарнірно з'єднаний з ободом шківа маховика більшого радіуса. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено загальний вигляд демпфіруючого пристрою, на фіг. 2 - пристрій у дії (шарнірна деформована схема). Демпфіруючий пристрій має демпфер 1, одним кінцем шарнірно з'єднаний з опорою, іншим з ободом маховика, котрий, у свою чергу, складається з двох шківів різних радіусів 2, 3, які насаджені на спільну вісь 4 і не проковзують один відносно одного. Також пристрій має ланцюгову передачу 5, якою маховик зчеплений з об'єктом гасіння коливань 6 через шків меншого радіуса 3. Демпфіруючий пристрій працює наступним чином. Коливальний рух від об'єкта гасіння вібрацій 6 передається до демпфера 1 через маховик, що перетворює зворотно-поступальний рух об'єкта у власний зворотно-обертальний рух і слугує для збільшення відносних переміщень (швидкостей, прискорень) кінців демпфера порівняно з об'єктом гасіння вібрацій. При русі об'єкта 6 вправо на величину X передача 5 повторює його рух і одночасно обертає шківи маховика 2, 3, котрий в даному випадку рухається в напрямку проти годинникової стрілки. Демпфер 1 рухається разом з точками ободу шківа більшого радіуса 2, одночасно змінюючи свою довжину (в даному випадку довжина росте до проходження віссю демпфера через вісь маховика). Демпфіруюче зусилля, що розвивається в демпфері 1, передається на об'єкт гасіння коливань 6 передачею 5. Перевагою даного пристрою є можливість досить сильного (в рази) збільшення динамічного переміщення кінців демпфера 1 відносно до динамічних переміщень об'єкта гасіння коливань 6 за рахунок різності величин радіусів шківів 2 та 3, що, в свою чергу, підвищує ефективність роботи демпфера, його чутливість. Джерела інформації: 1. Sigaher N. Scissor-Jack-Damped Energy Dissipation System/ N. Sigaher, M.C. Constantinou// Earthquake Spectra, Volume 19, № 1, February 2003. - Р. 133-158. - аналог. 2. A.c. 690211 СРСР, M. Кл. 2 F16F 7/10. Виброзащитное устройство / Ю.В. Королев, С.В. Елисеев (СРСР).-2495034/25-28; заявл. 08.06.77; опубл. 05.10.79, бюл. № 37 - прототип. 1 UA 84117 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Демпфіруючий пристрій для гасіння коливань, що має маховик та передачу, який відрізняється тим, що він додатково обладнаний демпфером, маховик складається з двох шківів різних радіусів, закріплених на одній осі і нерухомо з'єднаних між собою, а передача виконана у вигляді ланцюга, зачепленого за шків меншого радіуса, при цьому демпфер шарнірно з'єднаний з ободом шківа маховика більшого радіуса. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
