Пристрій для транспортування та очистки коренебульбоплодів

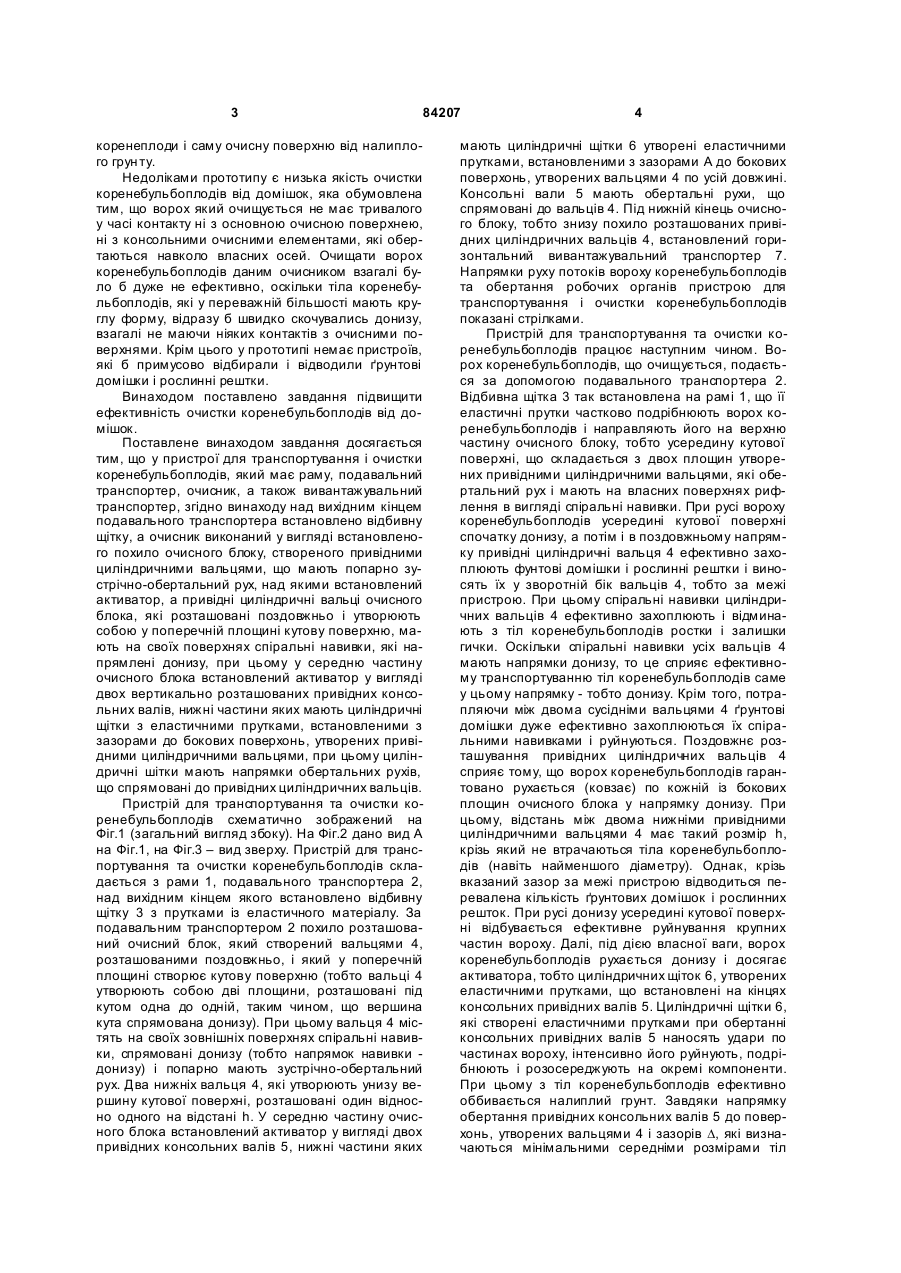

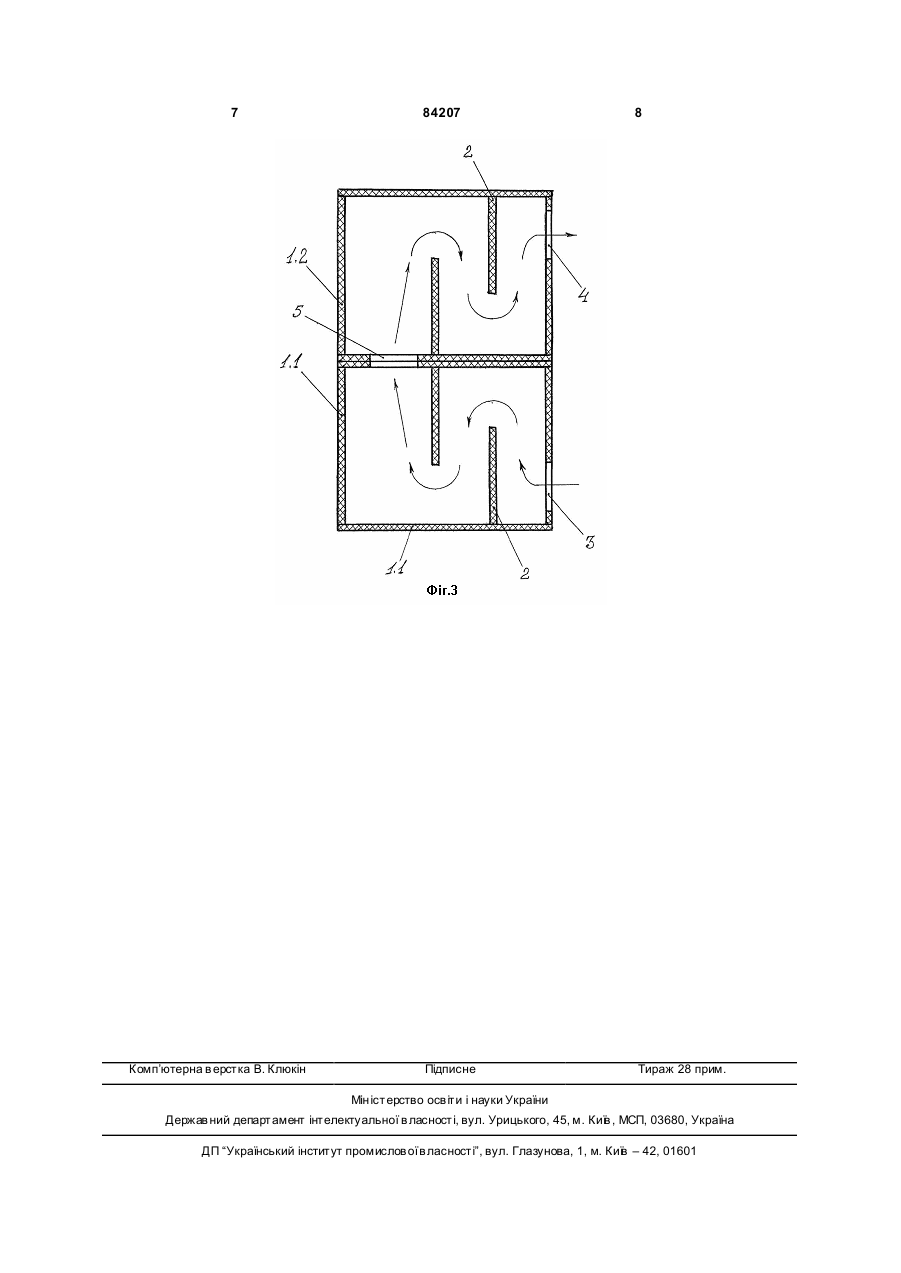

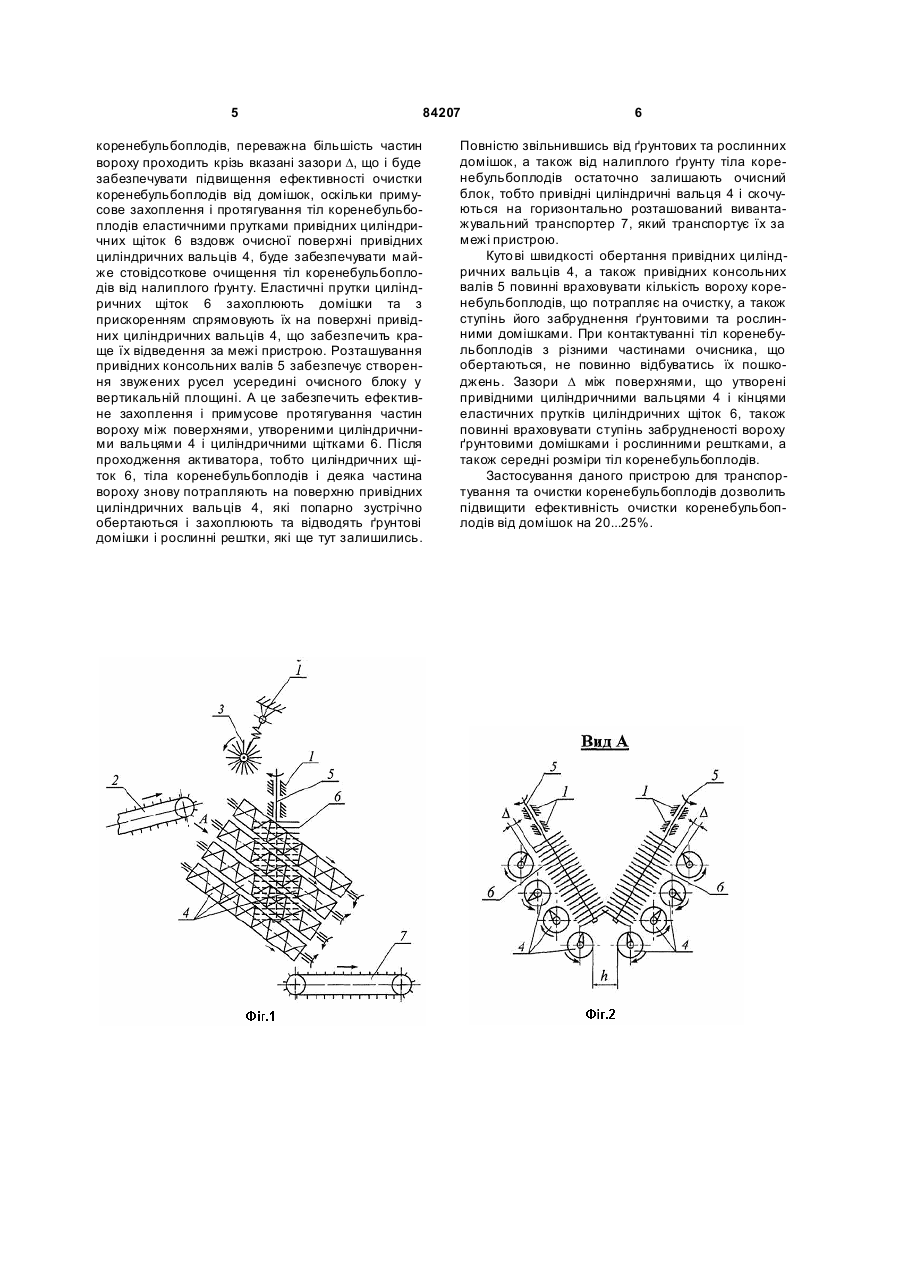

Пристрій для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, очисника, а також виван C2 1 3 84207 коренеплоди і саму очисну поверхню від налиплого грун ту. Недоліками прототипу є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох який очищується не має тривалого у часі контакту ні з основною очисною поверхнею, ні з консольними очисними елементами, які обертаються навколо власних осей. Очищати ворох коренебульбоплодів даним очисником взагалі було б дуже не ефективно, оскільки тіла коренебульбоплодів, які у переважній більшості мають круглу форму, відразу б швидко скочувались донизу, взагалі не маючи ніяких контактів з очисними поверхнями. Крім цього у прототипі немає пристроїв, які б примусово відбирали і відводили ґрунтові домішки і рослинні рештки. Винаходом поставлено завдання підвищити ефективність очистки коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, який має раму, подавальний транспортер, очисник, а також вивантажувальний транспортер, згідно винаходу над вихідним кінцем подавального транспортера встановлено відбивну щітку, а очисник виконаний у вигляді встановленого похило очисного блоку, створеного привідними циліндричними вальцями, що мають попарно зустрічно-обертальний рух, над якими встановлений активатор, а привідні циліндричні вальці очисного блока, які розташовані поздовжньо і утворюють собою у поперечній площині кутову поверхню, мають на своїх поверхнях спіральні навивки, які напрямлені донизу, при цьому у середню частину очисного блока встановлений активатор у вигляді двох вертикально розташованих привідних консольних валів, нижні частини яких мають циліндричні щітки з еластичними прутками, встановленими з зазорами до бокових поверхонь, утворених привідними циліндричними вальцями, при цьому циліндричні шітки мають напрямки обертальних рухів, що спрямовані до привідних циліндричних вальців. Пристрій для транспортування та очистки коренебульбоплодів схематично зображений на Фіг.1 (загальний вигляд збоку). На Фіг.2 дано вид А на Фіг.1, на Фіг.3 – вид зверху. Пристрій для транспортування та очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, над вихідним кінцем якого встановлено відбивну щітку 3 з прутками із еластичного матеріалу. За подавальним транспортером 2 похило розташований очисний блок, який створений вальцями 4, розташованими поздовжньо, і який у поперечній площині створює кутову поверхню (тобто вальці 4 утворюють собою дві площини, розташовані під кутом одна до одній, таким чином, що вершина кута спрямована донизу). При цьому вальця 4 містять на своїх зовнішніх поверхнях спіральні навивки, спрямовані донизу (тобто напрямок навивки донизу) і попарно мають зустрічно-обертальний рух. Два нижніх вальця 4, які утворюють унизу вершину кутової поверхні, розташовані один відносно одного на відстані h. У середню частину очисного блока встановлений активатор у вигляді двох привідних консольних валів 5, нижні частини яких 4 мають циліндричні щітки 6 утворені еластичними прутками, встановленими з зазорами А до бокових поверхонь, утворених вальцями 4 по усій довжині. Консольні вали 5 мають обертальні рухи, що спрямовані до вальців 4. Під нижній кінець очисного блоку, тобто знизу похило розташованих привідних циліндричних вальців 4, встановлений горизонтальний вивантажувальний транспортер 7. Напрямки руху потоків вороху коренебульбоплодів та обертання робочих органів пристрою для транспортування і очистки коренебульбоплодів показані стрілками. Пристрій для транспортування та очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2. Відбивна щітка 3 так встановлена на рамі 1, що її еластичні прутки частково подрібнюють ворох коренебульбоплодів і направляють його на верхню частину очисного блоку, тобто усередину кутової поверхні, що складається з двох площин утворених привідними циліндричними вальцями, які обертальний рух і мають на власних поверхнях рифлення в вигляді спіральні навивки. При русі вороху коренебульбоплодів усередині кутової поверхні спочатку донизу, а потім і в поздовжньому напрямку привідні циліндричні вальця 4 ефективно захоплюють фунтові домішки і рослинні рештки і виносять їх у зворотній бік вальців 4, тобто за межі пристрою. При цьому спіральні навивки циліндричних вальців 4 ефективно захоплюють і відминають з тіл коренебульбоплодів ростки і залишки гички. Оскільки спіральні навивки усіх вальців 4 мають напрямки донизу, то це сприяє ефективному транспортуванню тіл коренебульбоплодів саме у цьому напрямку - тобто донизу. Крім того, потрапляючи між двома сусідніми вальцями 4 ґрунтові домішки дуже ефективно захоплюються їх спіральними навивками і руйнуються. Поздовжнє розташування привідних циліндричних вальців 4 сприяє тому, що ворох коренебульбоплодів гарантовано рухається (ковзає) по кожній із бокових площин очисного блока у напрямку донизу. При цьому, відстань між двома нижніми привідними циліндричними вальцями 4 має такий розмір h, крізь який не втрачаються тіла коренебульбоплодів (навіть найменшого діаметру). Однак, крізь вказаний зазор за межі пристрою відводиться перевалена кількість ґрунтових домішок і рослинних решток. При русі донизу усередині кутової поверхні відбувається ефективне руйнування крупних частин вороху. Далі, під дією власної ваги, ворох коренебульбоплодів рухається донизу і досягає активатора, тобто циліндричних щіток 6, утворених еластичними прутками, що встановлені на кінцях консольних привідних валів 5. Циліндричні щітки 6, які створені еластичними прутками при обертанні консольних привідних валів 5 наносять удари по частинах вороху, інтенсивно його руйнують, подрібнюють і розосереджують на окремі компоненти. При цьому з тіл коренебульбоплодів ефективно оббивається налиплий грунт. Завдяки напрямку обертання привідних консольних валів 5 до поверхонь, утворених вальцями 4 і зазорів D, які визначаються мінімальними середніми розмірами тіл 5 84207 коренебульбоплодів, переважна більшість частин вороху проходить крізь вказані зазори D, що і буде забезпечувати підвищення ефективності очистки коренебульбоплодів від домішок, оскільки примусове захоплення і протягування тіл коренебульбоплодів еластичними прутками привідних циліндричних щіток 6 вздовж очисної поверхні привідних циліндричних вальців 4, буде забезпечувати майже стовідсоткове очищення тіл коренебульбоплодів від налиплого ґрунту. Еластичні прутки циліндричних щіток 6 захоплюють домішки та з прискоренням спрямовують їх на поверхні привідних циліндричних вальців 4, що забезпечить краще їх відведення за межі пристрою. Розташування привідних консольних валів 5 забезпечує створення звужених русел усередині очисного блоку у вертикальній площині. А це забезпечить ефективне захоплення і примусове протягування частин вороху між поверхнями, утвореними циліндричними вальцями 4 і циліндричними щітками 6. Після проходження активатора, тобто циліндричних щіток 6, тіла коренебульбоплодів і деяка частина вороху знову потрапляють на поверхню привідних циліндричних вальців 4, які попарно зустрічно обертаються і захоплюють та відводять ґрунтові домішки і рослинні рештки, які ще тут залишились. 6 Повністю звільнившись від ґрунтових та рослинних домішок, а також від налиплого ґрунту тіла коренебульбоплодів остаточно залишають очисний блок, тобто привідні циліндричні вальця 4 і скочуються на горизонтально розташований вивантажувальний транспортер 7, який транспортує їх за межі пристрою. Куто ві швидкості обертання привідних циліндричних вальців 4, а також привідних консольних валів 5 повинні враховувати кількість вороху коренебульбоплодів, що потрапляє на очистку, а також ступінь його забруднення ґрунтовими та рослинними домішками. При контактуванні тіл коренебульбоплодів з різними частинами очисника, що обертаються, не повинно відбуватись їх пошкоджень. Зазори D між поверхнями, що утворені привідними циліндричними вальцями 4 і кінцями еластичних прутків циліндричних щіток 6, також повинні враховувати ступінь забрудненості вороху ґрунтовими домішками і рослинними рештками, а також середні розміри тіл коренебульбоплодів. Застосування даного пристрою для транспортування та очистки коренебульбоплодів дозволить підвищити ефективність очистки коренебульбоплодів від домішок на 20...25%. 7 Комп’ютерна в ерстка В. Клюкін 84207 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
