Пристрій для транспортування та очистки коренебульбоплодів

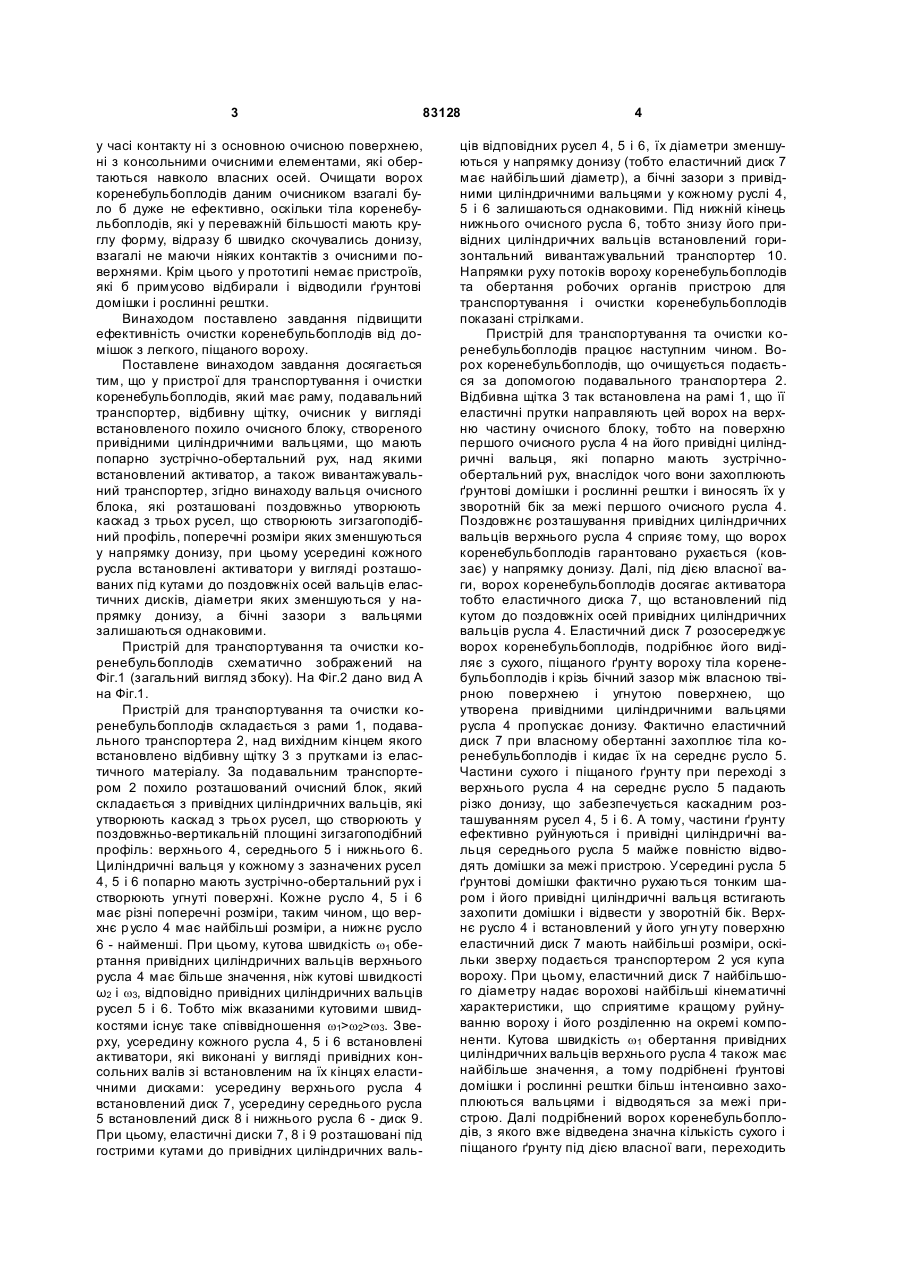

Пристрій для транспортування і очистки коренебульбоплодів, який складається з рами, подавального транспортера, відбивної щітки, очисника, 3 83128 у часі контакту ні з основною очисною поверхнею, ні з консольними очисними елементами, які обертаються навколо власних осей. Очищати ворох коренебульбоплодів даним очисником взагалі було б дуже не ефективно, оскільки тіла коренебульбоплодів, які у переважній більшості мають круглу форму, відразу б швидко скочувались донизу, взагалі не маючи ніяких контактів з очисними поверхнями. Крім цього у прототипі немає пристроїв, які б примусово відбирали і відводили ґрунтові домішки і рослинні рештки. Винаходом поставлено завдання підвищити ефективність очистки коренебульбоплодів від домішок з легкого, піщаного вороху. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, який має раму, подавальний транспортер, відбивну щітку, очисник у вигляді встановленого похило очисного блоку, створеного привідними циліндричними вальцями, що мають попарно зустрічно-обертальний рух, над якими встановлений активатор, а також вивантажувальний транспортер, згідно винаходу вальця очисного блока, які розташовані поздовжньо утворюють каскад з трьох русел, що створюють зигзагоподібний профіль, поперечні розміри яких зменшуються у напрямку донизу, при цьому усередині кожного русла встановлені активатори у вигляді розташованих під кутами до поздовжніх осей вальців еластичних дисків, діаметри яких зменшуються у напрямку донизу, а бічні зазори з вальцями залишаються однаковими. Пристрій для транспортування та очистки коренебульбоплодів схематично зображений на Фіг.1 (загальний вигляд збоку). На Фіг.2 дано вид А на Фіг.1. Пристрій для транспортування та очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, над вихідним кінцем якого встановлено відбивну щітку 3 з прутками із еластичного матеріалу. За подавальним транспортером 2 похило розташований очисний блок, який складається з привідних циліндричних вальців, які утворюють каскад з трьох русел, що створюють у поздовжньо-вертикальній площині зигзагоподібний профіль: верхнього 4, середнього 5 і нижнього 6. Циліндричні вальця у кожному з зазначених русел 4, 5 і 6 попарно мають зустрічно-обертальний рух і створюють угнуті поверхні. Кожне русло 4, 5 і 6 має різні поперечні розміри, таким чином, що верхнє р усло 4 має найбільші розміри, а нижнє русло 6 - найменші. При цьому, кутова швидкість w1 обертання привідних циліндричних вальців верхнього русла 4 має більше значення, ніж кутові швидкості ω2 і w3, відповідно привідних циліндричних вальців русел 5 і 6. Тобто між вказаними кутовими швидкостями існує таке співвідношення w1>w2>w3. Зверху, усередину кожного русла 4, 5 і 6 встановлені активатори, які виконані у вигляді привідних консольних валів зі встановленим на їх кінцях еластичними дисками: усередину верхнього русла 4 встановлений диск 7, усередину середнього русла 5 встановлений диск 8 і нижнього русла 6 - диск 9. При цьому, еластичні диски 7, 8 і 9 розташовані під гострими кутами до привідних циліндричних валь 4 ців відповідних русел 4, 5 і 6, їх діаметри зменшуються у напрямку донизу (тобто еластичний диск 7 має найбільший діаметр), а бічні зазори з привідними циліндричними вальцями у кожному руслі 4, 5 і 6 залишаються однаковими. Під нижній кінець нижнього очисного русла 6, тобто знизу його привідних циліндричних вальців встановлений горизонтальний вивантажувальний транспортер 10. Напрямки руху потоків вороху коренебульбоплодів та обертання робочих органів пристрою для транспортування і очистки коренебульбоплодів показані стрілками. Пристрій для транспортування та очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується подається за допомогою подавального транспортера 2. Відбивна щітка 3 так встановлена на рамі 1, що її еластичні прутки направляють цей ворох на верхню частину очисного блоку, тобто на поверхню першого очисного русла 4 на його привідні циліндричні вальця, які попарно мають зустрічнообертальний рух, внаслідок чого вони захоплюють ґрунтові домішки і рослинні рештки і виносять їх у зворотній бік за межі першого очисного русла 4. Поздовжнє розташування привідних циліндричних вальців верхнього русла 4 сприяє тому, що ворох коренебульбоплодів гарантовано рухається (ковзає) у напрямку донизу. Далі, під дією власної ваги, ворох коренебульбоплодів досягає активатора тобто еластичного диска 7, що встановлений під кутом до поздовжніх осей привідних циліндричних вальців русла 4. Еластичний диск 7 розосереджує ворох коренебульбоплодів, подрібнює його виділяє з сухого, піщаного ґрунту вороху тіла коренебульбоплодів і крізь бічний зазор між власною твірною поверхнею і угнутою поверхнею, що утворена привідними циліндричними вальцями русла 4 пропускає донизу. Фактично еластичний диск 7 при власному обертанні захоплює тіла коренебульбоплодів і кидає їх на середнє русло 5. Частини сухого і піщаного ґрунту при переході з верхнього русла 4 на середнє русло 5 падають різко донизу, що забезпечується каскадним розташуванням русел 4, 5 і 6. А тому, частини ґрунту ефективно руйнуються і привідні циліндричні вальця середнього русла 5 майже повністю відводять домішки за межі пристрою. Усередині русла 5 ґрунтові домішки фактично рухаються тонким шаром і його привідні циліндричні вальця встигають захопити домішки і відвести у зворотній бік. Верхнє русло 4 і встановлений у його угн уту поверхню еластичний диск 7 мають найбільші розміри, оскільки зверху подається транспортером 2 уся купа вороху. При цьому, еластичний диск 7 найбільшого діаметру надає ворохові найбільші кінематичні характеристики, що сприятиме кращому руйнуванню вороху і його розділенню на окремі компоненти. Кутова швидкість w1 обертання привідних циліндричних вальців верхнього русла 4 також має найбільше значення, а тому подрібнені ґрунтові домішки і рослинні рештки більш інтенсивно захоплюються вальцями і відводяться за межі пристрою. Далі подрібнений ворох коренебульбоплодів, з якого вже відведена значна кількість сухого і піщаного ґрунту під дією власної ваги, переходить 5 83128 на наступний каскад, зигзагоподібного профілю, тобто потрапляє усередину угнутого русла 5, де з іншими кінематичними характеристиками відбувається аналогічне відведення ґрунтових домішок і рослинних решток (оскільки кутова швидкість w2
