Машина для весняного відкриття маточних рослин клонових підщеп

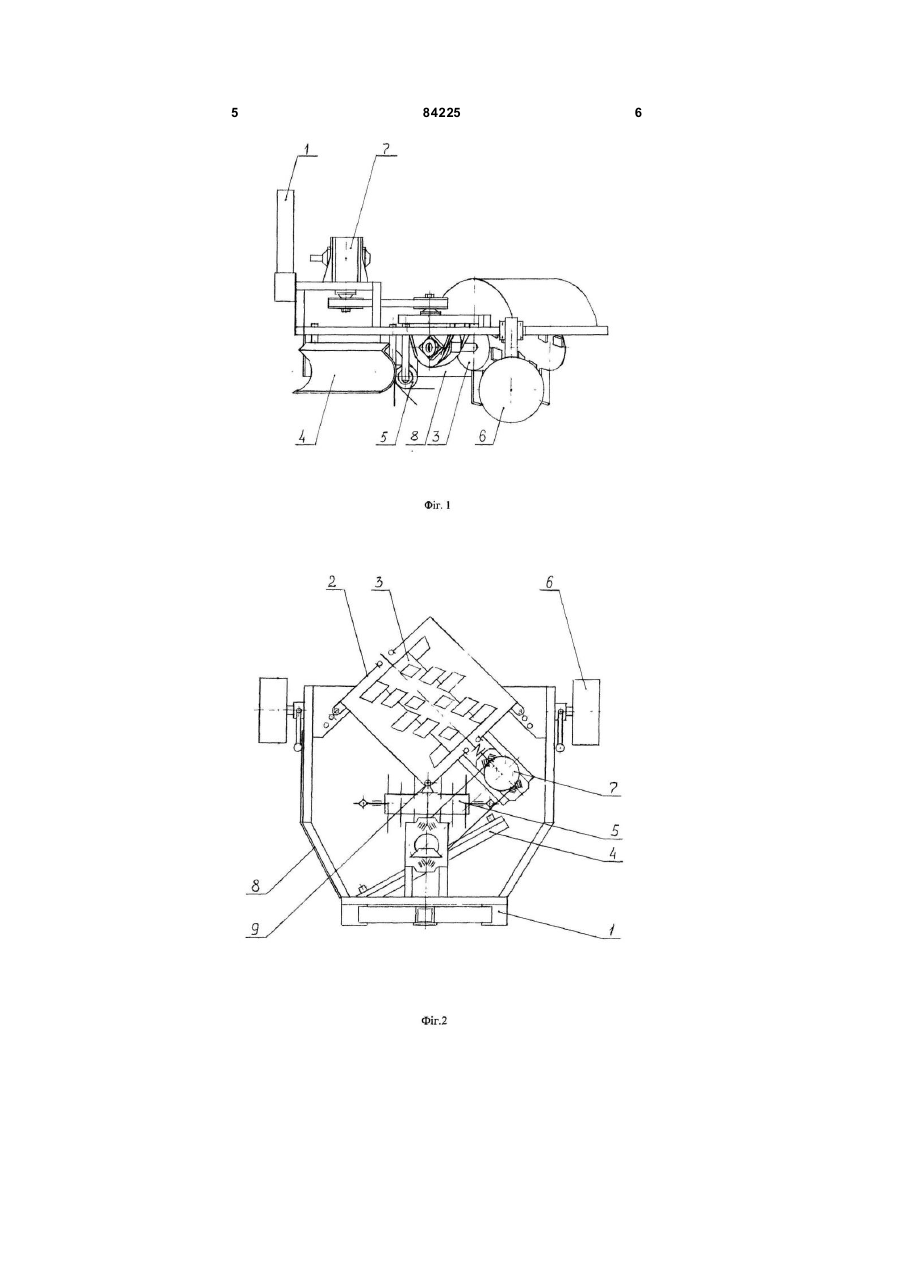

1. Машина для весняного розкриття маточних рослин клонових підщеп, що включає послідовно встановлені на рамі відгортач та розкриваючий робочий орган, яка відрізняється тим, що відгор C2 2 (19) 1 3 84225 Поставлене завдання досягається тим, що відгортач машини виконано у вигляді лопати грейдерного типу, позаду нього перпендикулярно до руху встановлено голчастий коток з пружинними пальцями і розкриваючий барабан з еластичними елементами, а також відбивач знятого ґрунту, який встановлено з боку повздовж основної рами. На Фіг.1 схематично зображено машину, вид збоку. На Фіг.2 - те ж, вид зверху. На Фіг.3 і 4 зображено схеми технологічного процесу. Машина для весняного відкриття кореневих головок маточних рослин клонових підщеп складається з основної рами 1 з опорними колесами 6, додаткової рами 2, що встановлена на основній рамі на вертикальній осі 9 і закріплюється на ній під необхідним кутом атаки фіксаторами. На додатковій рамі встановлено розкриваючий барабан 3 з горизонтальною віссю обертання, на твірній якого в чотири ряди по гвинтовій лінії встановлені еластичні робочі органи у вигляді пластин або пучків синтетичного ворсу, причому при виконані технологічної операції барабан розміщується над рядом рослин. Привід барабана здійснюється від валу відбору потужності трактора за допомогою двох конічних редукторів 7 і клинопасової передачі, а напрям обертання - знизу доверху. Ре гулювання висоти встановлення барабана відносно ґрунту здійснюється за допомогою опорних коліс 6 машини. Попереду розкриваючого барабана на горизонтальній осі, перпендикулярно напряму руху машини, встановлено голчастий коток 5, на твірній якого повздовж осі тангенціально закріплені пружинні пальці для рихлення ґрунту, а обертання його здійснюється завдяки взаємодії пальців з ґрунтом. Коток має можливість позиційної зміни висоти його встановлення відносно поверхні ґрунту за допомогою телескопічно-гвинтового механізму. Відгортач 4 грейдерного типу, який призначено для зняття верхнього шару ґрунту, встановлено в передній частині машини під гострим кутом до напрямку руху і асиметрично до розкриваючого барабана, з можливістю за допомогою телескопічно-гвинтового механізму змінювати висоту його встановлення над поверхнею ґрунту. 4 Машина також має відбивач 8, призначений для формування у валок, повздовж ряду рослин, шару ґрунту знятого розкриваючим барабаном. Відбивач встановлено з боку повздовж основної рами 1, причому передній кінець його зігнуто у бік ряду. Технологічний процес виконується наступним чином. Агрегат сідлає ряд маточних рослин, машина опускається на опорні колеса в робоче положення і вмикається ВВП трактора. Під час руху агрегату вер хня частина шару ґрунту 5-15см знімається відгортачем і видаляється в міжряддя у валок з лівої сторони від ряду. Шар ґрунту, що залишився на маточних рослинах, розпушується голчастим котком. Далі, за допомогою еластичних робочих органів розкриваючого барабана, в процесі його обертання, знімається шар ґрунту 5-8см, що залишився над кореневими головками маточних рослин і тим самим розкривається головка куща на висоту 3-5см. Знятий шар ґрунту відцентровою силою і за допомогою відбивача формується в валок повздовж ряду з правої сторони. Таким чином, знятий ґрунт рівномірно формується по обидва боки від ряду, створюючи при цьому сприятливі умови для виконання наступної технологічної операції по підгортанню маточних рослин грунтом. Спеціальні гвинтові механізми для регулювання висоти встановлення робочих органів відносно ґрунту забезпечують необхідну глибину зняття шару ґр унту і його розпушення. Застосування запропонованої машини дозволить механізувати тр удомісткий технологічний процес весняного відкриття кореневих головок маточних рослин клонових підщеп, значно скоротити термін його виконання, зменшити пошкодження кореневих головок маточних кущів, а також забезпечити сприятливі умови для виконання наступної технологічної операції по підгортанню рослин ґрунтом. Джерела інформації: 1. Авторское свидетельство СССР №1402269; кл. А 01 В 13/04; 1988г. 2. Патент RU; 2091995; кл. A01B13/04; 1997г. 5 84225 6 7 Комп’ютерна в ерстка В. Клюкін 84225 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
