Спосіб зміцнення листового прокату

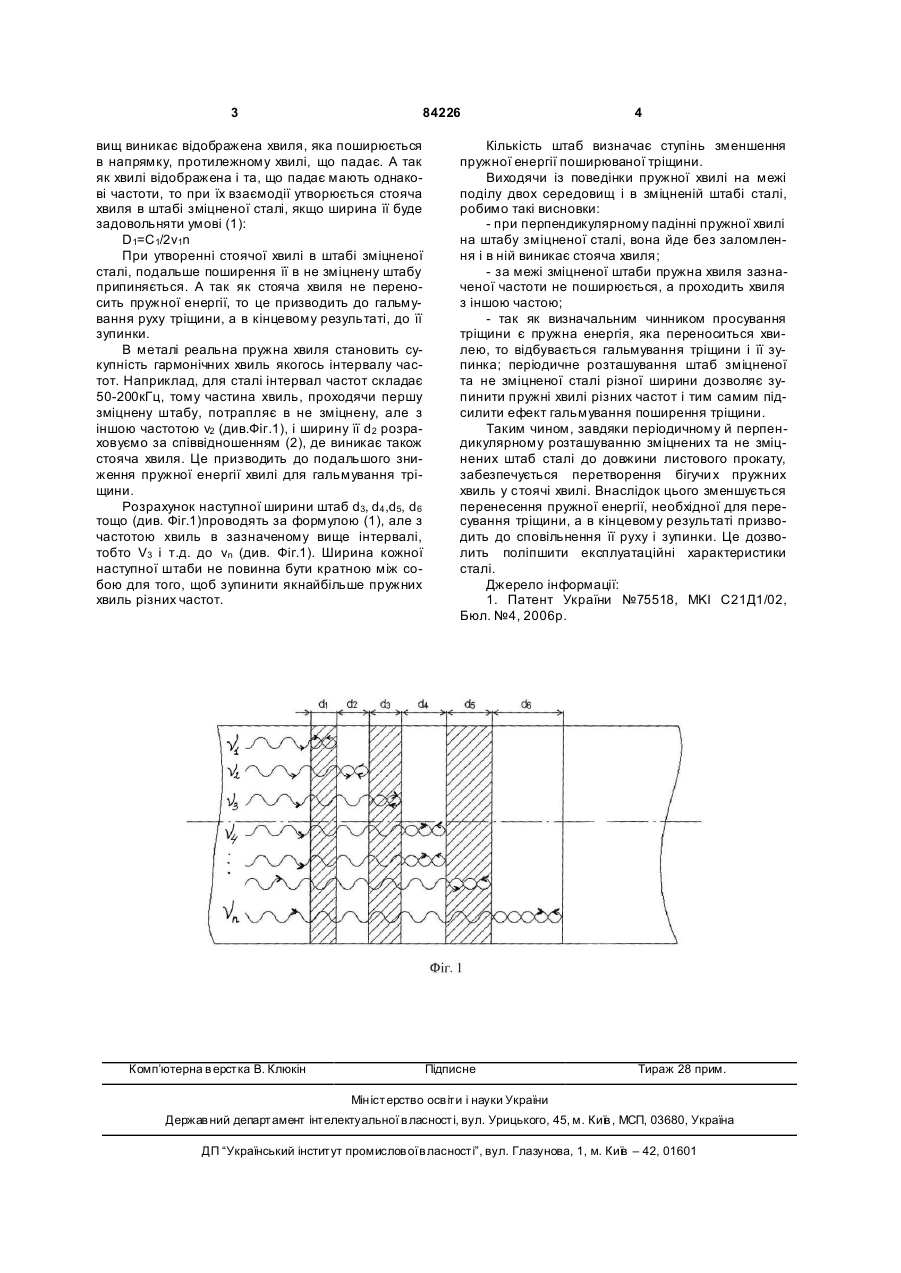

Спосіб зміцнення листового прокату шляхом створення зміцнених та незміцнених ділянок прокату у вигляді штаб термічним оброблянням, який 3 84226 вищ виникає відображена хвиля, яка поширюється в напрямку, протилежному хвилі, що падає. А так як хвилі відображена і та, що падає мають однакові частоти, то при їх взаємодії утворюється стояча хвиля в штабі зміцненої сталі, якщо ширина її буде задовольняти умові (1): D1=C1/2v1n При утворенні стоячої хвилі в штабі зміцненої сталі, подальше поширення її в не зміцнену штабу припиняється. А так як стояча хвиля не переносить пружної енергії, то це призводить до гальмування руху тріщини, а в кінцевому результаті, до її зупинки. В металі реальна пружна хвиля становить сукупність гармонічних хвиль якогось інтервалу частот. Наприклад, для сталі інтервал частот складає 50-200кГц, тому частина хвиль, проходячи першу зміцнену штабу, потрапляє в не зміцнену, але з іншою частотою v2 (див.Фіг.1), і ширину її d2 розраховуємо за співвідношенням (2), де виникає також стояча хвиля. Це призводить до подальшого зниження пружної енергії хвилі для гальмування тріщини. Розрахунок наступної ширини штаб d3, d4 ,d5, d6 тощо (див. Фіг.1)проводять за формулою (1), але з частотою хвиль в зазначеному вище інтервалі, тобто V3 і т.д. до vn (див. Фіг.1). Ширина кожної наступної штаби не повинна бути кратною між собою для того, щоб зупинити якнайбільше пружних хвиль різних частот. Комп’ютерна в ерстка В. Клюкін 4 Кількість штаб визначає ступінь зменшення пружної енергії поширюваної тріщини. Виходячи із поведінки пружної хвилі на межі поділу двох середовищ і в зміцненій штабі сталі, робимо такі висновки: - при перпендикулярному падінні пружної хвилі на штабу зміцненої сталі, вона йде без заломлення і в ній виникає стояча хвиля; - за межі зміцненої штаби пружна хвиля зазначеної частоти не поширюється, а проходить хвиля з іншою частою; - так як визначальним чинником просування тріщини є пружна енергія, яка переноситься хвилею, то відбувається гальмування тріщини і її зупинка; періодичне розташування штаб зміцненої та не зміцненої сталі різної ширини дозволяє зупинити пружні хвилі різних частот і тим самим підсилити ефект гальмування поширення тріщини. Таким чином, завдяки періодичному й перпендикулярному розташуванню зміцнених та не зміцнених штаб сталі до довжини листового прокату, забезпечується перетворення бігучи х пружних хвиль у стоячі хвилі. Внаслідок цього зменшується перенесення пружної енергії, необхідної для пересування тріщини, а в кінцевому результаті призводить до сповільнення її руху і зупинки. Це дозволить поліпшити експлуатаційні характеристики сталі. Джерело інформації: 1. Патент України №75518, MKI С21Д1/02, Бюл. №4, 2006р. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
