Пристрій для обробки кромок отворів

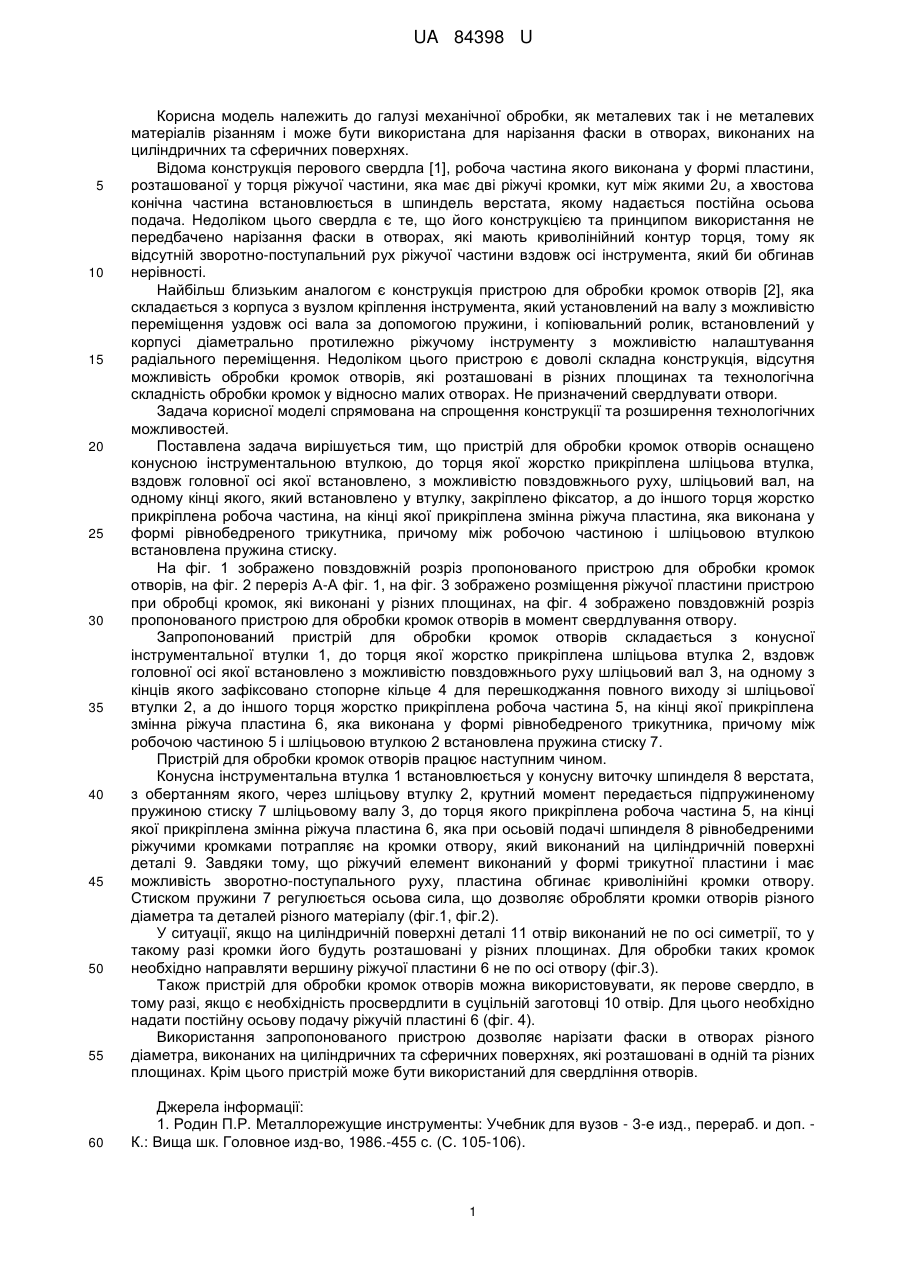

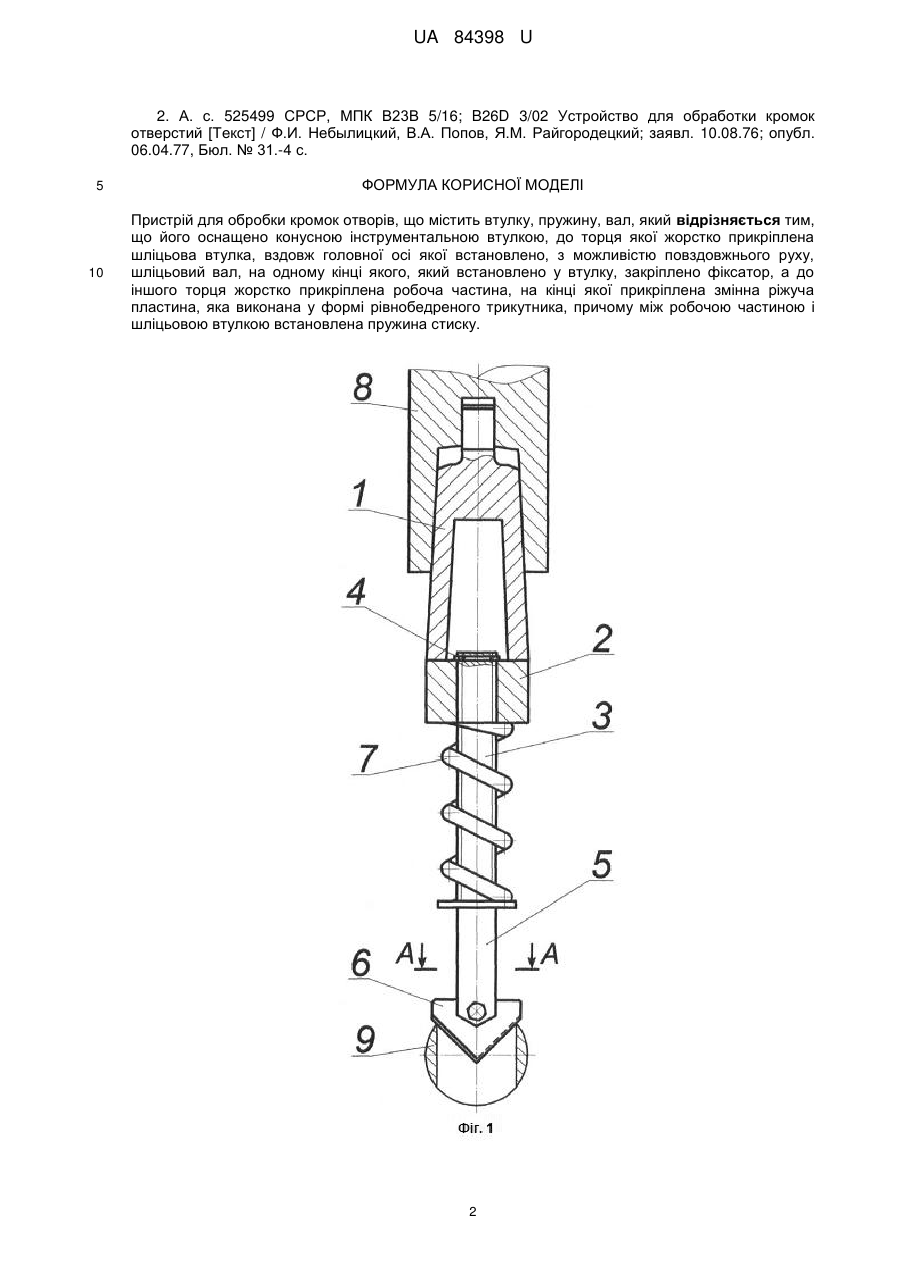

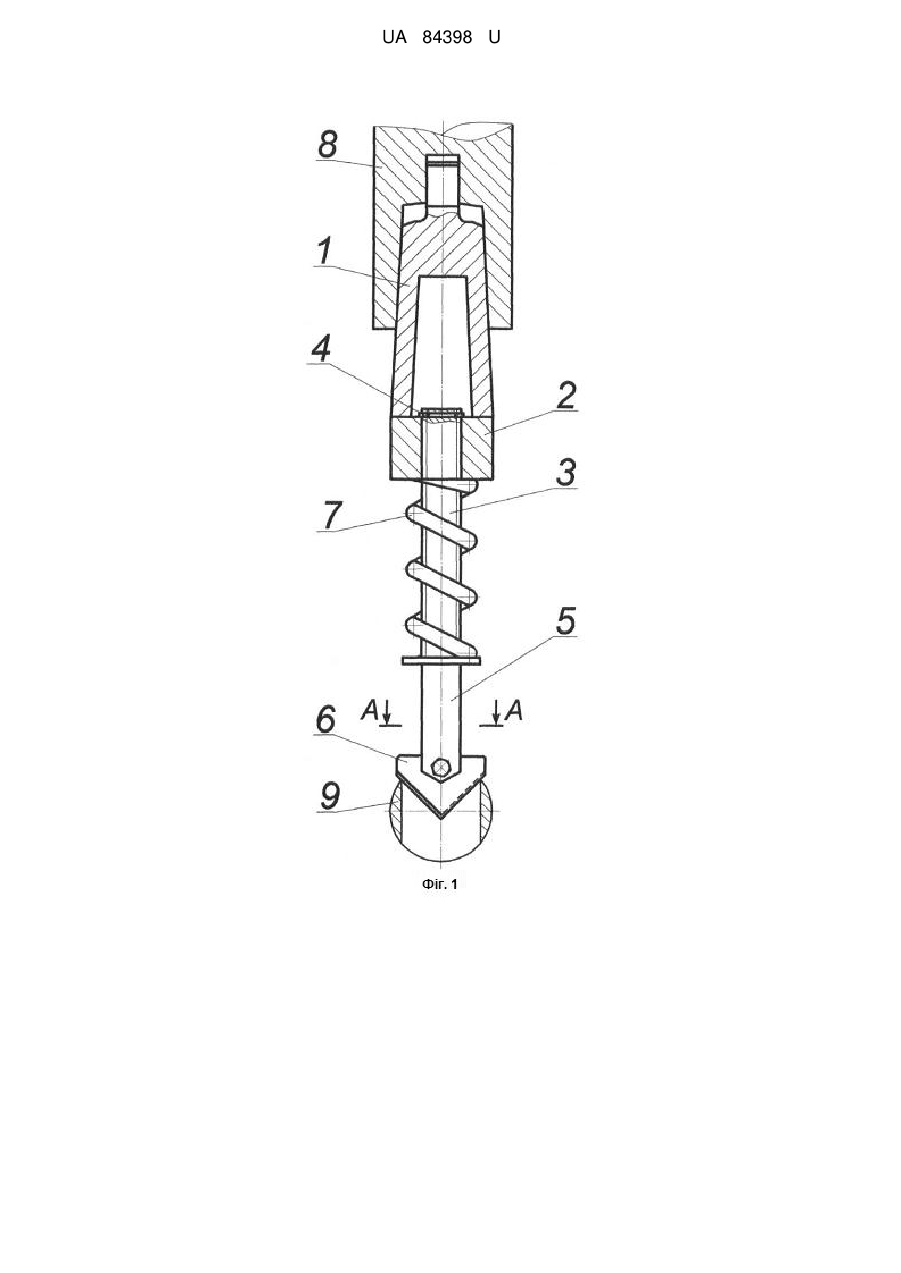

Реферат: Пристрій для обробки кромок отворів містить втулку, пружину, вал. Додатково оснащений конусною інструментальною втулкою, до торця якої жорстко прикріплена шліцьова втулка, вздовж головної осі якої встановлено, з можливістю повздовжнього руху, шліцьовий вал, на одному кінці якого, який встановлено у втулку, закріплено фіксатор, а до іншого торця жорстко прикріплена робоча частина, на кінці якої прикріплена змінна ріжуча пластина, яка виконана у формі рівнобедреного трикутника, причому між робочою частиною і шліцьовою втулкою встановлена пружина стиску. UA 84398 U (54) ПРИСТРІЙ ДЛЯ ОБРОБКИ КРОМОК ОТВОРІВ UA 84398 U UA 84398 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі механічної обробки, як металевих так і не металевих матеріалів різанням і може бути використана для нарізання фаски в отворах, виконаних на циліндричних та сферичних поверхнях. Відома конструкція перового свердла [1], робоча частина якого виконана у формі пластини, розташованої у торця ріжучої частини, яка має дві ріжучі кромки, кут між якими 2υ, а хвостова конічна частина встановлюється в шпиндель верстата, якому надається постійна осьова подача. Недоліком цього свердла є те, що його конструкцією та принципом використання не передбачено нарізання фаски в отворах, які мають криволінійний контур торця, тому як відсутній зворотно-поступальний рух ріжучої частини вздовж осі інструмента, який би обгинав нерівності. Найбільш близьким аналогом є конструкція пристрою для обробки кромок отворів [2], яка складається з корпуса з вузлом кріплення інструмента, який установлений на валу з можливістю переміщення уздовж осі вала за допомогою пружини, і копіювальний ролик, встановлений у корпусі діаметрально протилежно ріжучому інструменту з можливістю налаштування радіального переміщення. Недоліком цього пристрою є доволі складна конструкція, відсутня можливість обробки кромок отворів, які розташовані в різних площинах та технологічна складність обробки кромок у відносно малих отворах. Не призначений свердлувати отвори. Задача корисної моделі спрямована на спрощення конструкції та розширення технологічних можливостей. Поставлена задача вирішується тим, що пристрій для обробки кромок отворів оснащено конусною інструментальною втулкою, до торця якої жорстко прикріплена шліцьова втулка, вздовж головної осі якої встановлено, з можливістю повздовжнього руху, шліцьовий вал, на одному кінці якого, який встановлено у втулку, закріплено фіксатор, а до іншого торця жорстко прикріплена робоча частина, на кінці якої прикріплена змінна ріжуча пластина, яка виконана у формі рівнобедреного трикутника, причому між робочою частиною і шліцьовою втулкою встановлена пружина стиску. На фіг. 1 зображено повздовжній розріз пропонованого пристрою для обробки кромок отворів, на фіг. 2 переріз А-А фіг. 1, на фіг. 3 зображено розміщення ріжучої пластини пристрою при обробці кромок, які виконані у різних площинах, на фіг. 4 зображено повздовжній розріз пропонованого пристрою для обробки кромок отворів в момент свердлування отвору. Запропонований пристрій для обробки кромок отворів складається з конусної інструментальної втулки 1, до торця якої жорстко прикріплена шліцьова втулка 2, вздовж головної осі якої встановлено з можливістю повздовжнього руху шліцьовий вал 3, на одному з кінців якого зафіксовано стопорне кільце 4 для перешкоджання повного виходу зі шліцьової втулки 2, а до іншого торця жорстко прикріплена робоча частина 5, на кінці якої прикріплена змінна ріжуча пластина 6, яка виконана у формі рівнобедреного трикутника, причому між робочою частиною 5 і шліцьовою втулкою 2 встановлена пружина стиску 7. Пристрій для обробки кромок отворів працює наступним чином. Конусна інструментальна втулка 1 встановлюється у конусну виточку шпинделя 8 верстата, з обертанням якого, через шліцьову втулку 2, крутний момент передається підпружиненому пружиною стиску 7 шліцьовому валу 3, до торця якого прикріплена робоча частина 5, на кінці якої прикріплена змінна ріжуча пластина 6, яка при осьовій подачі шпинделя 8 рівнобедреними ріжучими кромками потрапляє на кромки отвору, який виконаний на циліндричній поверхні деталі 9. Завдяки тому, що ріжучий елемент виконаний у формі трикутної пластини і має можливість зворотно-поступального руху, пластина обгинає криволінійні кромки отвору. Стиском пружини 7 регулюється осьова сила, що дозволяє обробляти кромки отворів різного діаметра та деталей різного матеріалу (фіг.1, фіг.2). У ситуації, якщо на циліндричній поверхні деталі 11 отвір виконаний не по осі симетрії, то у такому разі кромки його будуть розташовані у різних площинах. Для обробки таких кромок необхідно направляти вершину ріжучої пластини 6 не по осі отвору (фіг.3). Також пристрій для обробки кромок отворів можна використовувати, як перове свердло, в тому разі, якщо є необхідність просвердлити в суцільній заготовці 10 отвір. Для цього необхідно надати постійну осьову подачу ріжучій пластині 6 (фіг. 4). Використання запропонованого пристрою дозволяє нарізати фаски в отворах різного діаметра, виконаних на циліндричних та сферичних поверхнях, які розташовані в одній та різних площинах. Крім цього пристрій може бути використаний для свердління отворів. Джерела інформації: 1. Родин П.Р. Металлорежущие инструменты: Учебник для вузов - 3-е изд., перераб. и доп. К.: Вища шк. Головное изд-во, 1986.-455 с. (С. 105-106). 1 UA 84398 U 2. А. с. 525499 СРСР, МПК В23В 5/16; B26D 3/02 Устройство для обработки кромок отверстий [Текст] / Ф.И. Небылицкий, В.А. Попов, Я.М. Райгородецкий; заявл. 10.08.76; опубл. 06.04.77, Бюл. № 31.-4 с. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пристрій для обробки кромок отворів, що містить втулку, пружину, вал, який відрізняється тим, що його оснащено конусною інструментальною втулкою, до торця якої жорстко прикріплена шліцьова втулка, вздовж головної осі якої встановлено, з можливістю повздовжнього руху, шліцьовий вал, на одному кінці якого, який встановлено у втулку, закріплено фіксатор, а до іншого торця жорстко прикріплена робоча частина, на кінці якої прикріплена змінна ріжуча пластина, яка виконана у формі рівнобедреного трикутника, причому між робочою частиною і шліцьовою втулкою встановлена пружина стиску. 2 UA 84398 U 3 UA 84398 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
