Пристрій для стерильного взяття крові і введення лікарських речовин тваринам

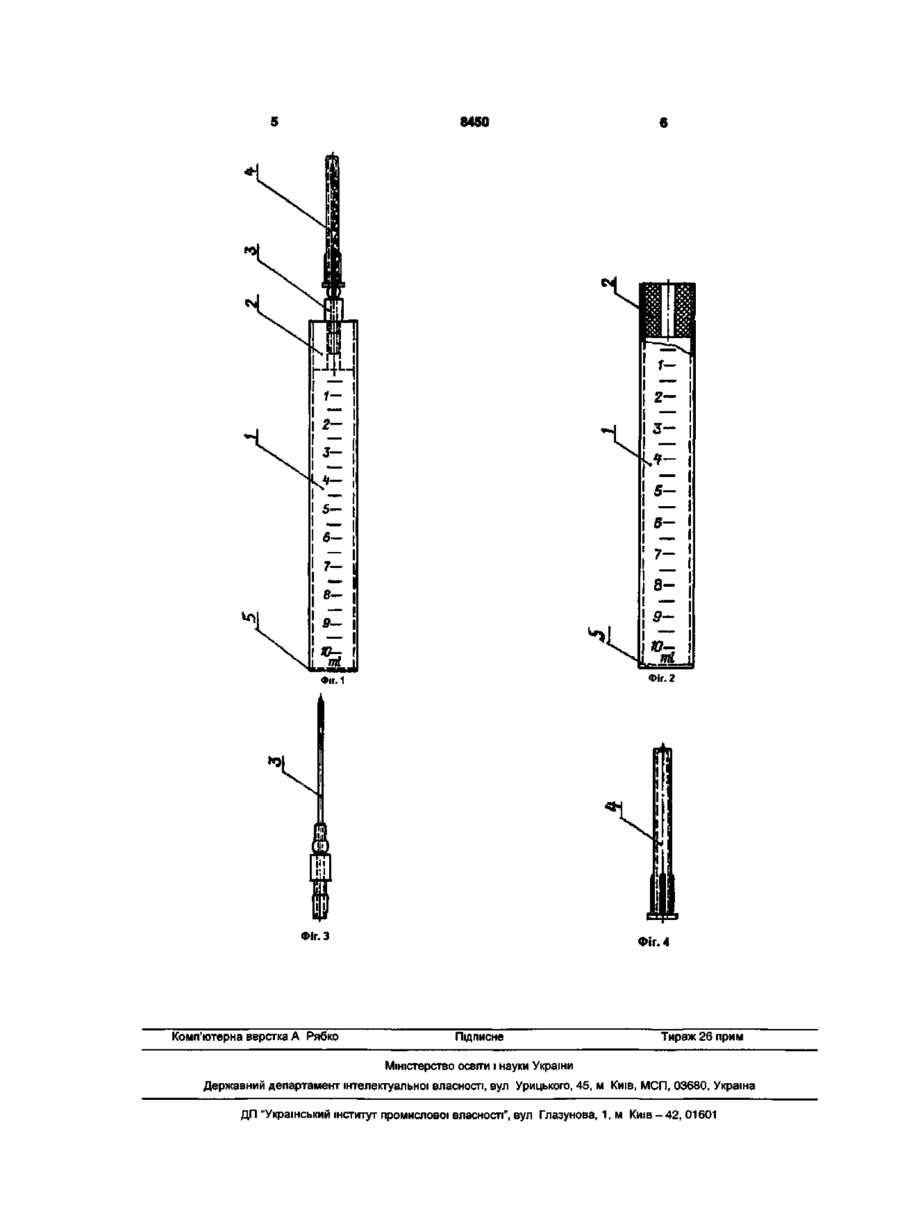

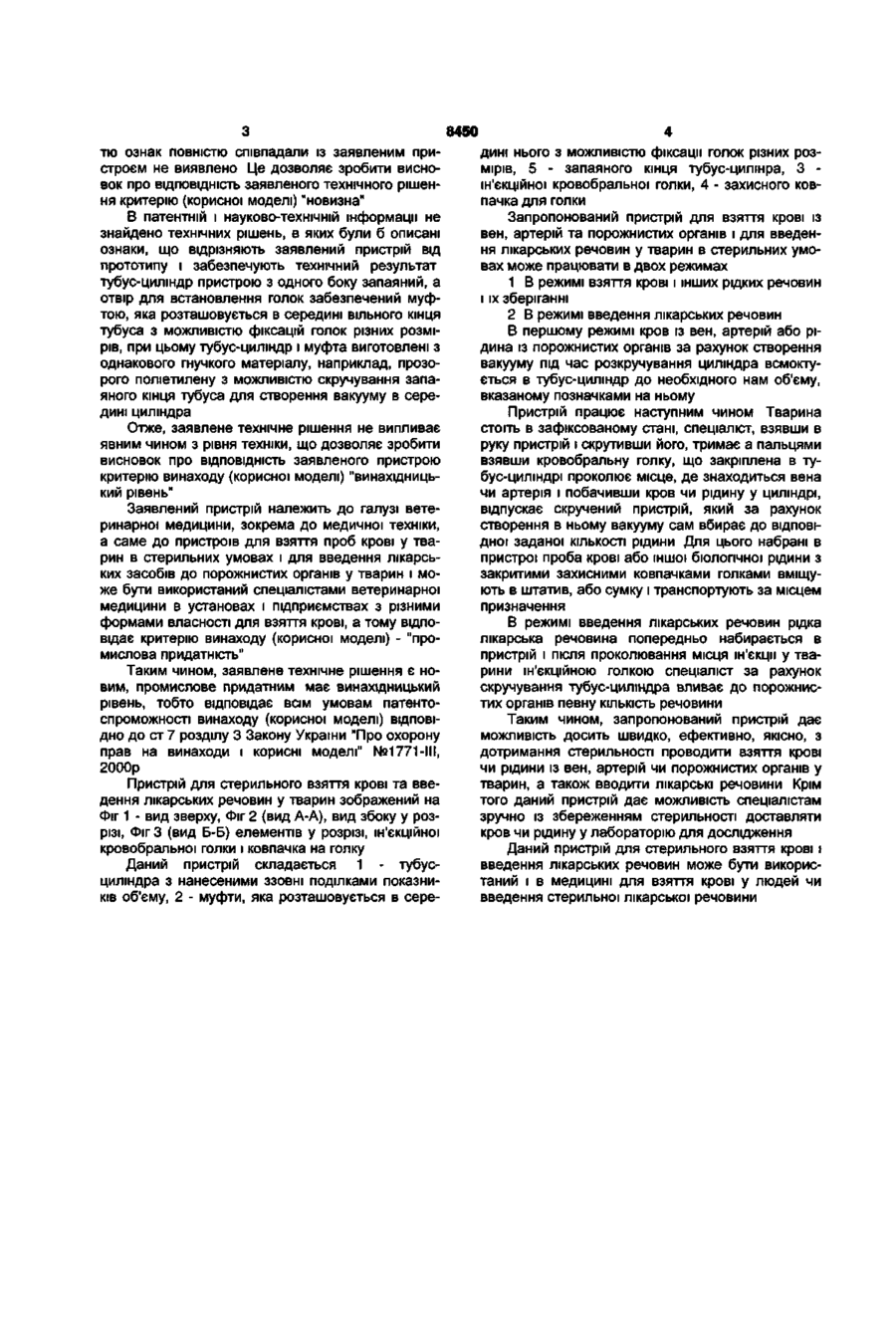

1. Пристрій для одноразового стерильного взяття крові і введення лікарських речовин тваринам, що містить тубус-циліндр з нанесеними ззовні поділками - показниками об'єму та ін'єкційну (або кровобральну) голку з ковпачком, який відрізняється тим, що циліндр тубуса з одного боку запаяний, а отвір для встановлення голок забезпечений муфтою, яка розташовується всередині вільного кінця тубуса з можливістю фіксації голок різних розмірів. 2. Пристрій за п.1, який відрізняється тим, що тубус циліндра і муфта для фіксації голок виконані з однакового гнучкого матеріалу, наприклад прозорого поліетилену, з можливістю скручування запаяного кінця тубуса для створення вакууму всередині циліндра. Корисна модель належить до галузі ветеринарної медицини, зокрема медичної техніки, а саме до пристроїв для взяття крові і введення лікарських засобів у тварин. Пристрій може бути використаний спеціалістами ветеринарної медицини в установах і підприємствах з різними формами власності для взяття проб крові у тварин в стерильних умовах і її транспортуванні, а також для введення лікарських засобів до організму тварин. Відомий пристрій для введення лікарських препаратів [патент України №4703] включає такі основні елементи: 1 - шприц; 2 - шток плунжера, який з'єднаний з приводом, що включає: 3 - анкерне колесо; 4 - сигналізатор; 5 -лічильник; 6 - тактовий генератор; 7 - програмний блок; 8 - клавіатуру: 9 - блок індикації. Відомий пристрій застосовують в медицині і біології. Недолік його полягає в складності виготовлення і незручності для застосування в умовах ветеринарної медицини. Найбільш близьким за суттю до пристрою, що заявляється, є пластмасові стерильні шприци одноразового користування, [література: "Оперативна хірургія тварин з основами топографічної анатомії і анестезіології" за ред. 1.1. Магди, 1995р., С.79]. Відомий пристрій складається з: 1 - циліндра; 2 - поршня; 3 - ін'єкційної голки; 4 - захисного ковпачка для голки. Шприц упаковується в стерильних умовах в паперово-целофанову упаковку. Недолік полягає в тому, що даний шприц має поршень і є незручним для використання в умовах взяття крові і роботи з тваринами. Заявлений нами пристрій усуває недоліки прототипу і забезпечує зручне стерильне взяття крові або введення лікарських засобів тваринам, до порожнистих органів та стерильність при транспортуванні. В основу корисної моделі поставлено завдання створити ефективний пристрій, зручний у застосуванні і економічно вигідний, який би використовувався для взяття крові і введення лікарських речовин тваринам та придатний для транспортування в стерильних умовах. Технічний результат досягають шляхом використання в пристрої гнучкого запаяного циліндра, виготовленого з прозорого поліетилену, при цьому на поверхні циліндра нанесені поділки показника об'єму, а отвір для встановлення ін'єкційної та кровобральної голок забезпечений муфтою з того ж матеріалу, яка розташовується в середині циліндра з можливістю фіксації голок різних розмірів. При проведенні патентно-інформаційного пошуку заявником виявлено технічне рішення, яке містить найбільшу кількість ознак, спільних з заявленим: пристрій містить тубус-циліндр з нанесеними зовні поділками об'єму і ін'єкційну голку з ковпачком. Однак наявність зазначених, спільних з прототипом ознак, недостатня для одержання технічного результату, який забезпечує заявлений пристрій. Проте технічних рішень, які б за сукупніс ю CD 8450 тю ознак повністю співпадали із заявленим пристроєм не виявлено Це дозволяє зробити висновок про ВІДПОВІДНІСТЬ заявленого технічного рішення критерію (корисної моделі) "новизна" В патентній і науково-технічній інформації не знайдено технічних рішень, в яких були б описані ознаки, що відрізняють заявлений пристрій від прототипу і забезпечують технічний результат тубус-циліндр пристрою з одного боку запаяний, а отвір для встановлення голок забезпечений муфтою, яка розташовується в середині вільного кінця тубуса з можливістю фіксацій голок різних розмірів, при цьому тубус-циліндр і муфта виготовлені з однакового гнучкого матеріалу, наприклад, прозорого поліетилену з можливістю скручування запаяного кінця тубуса для створення вакууму в середині циліндра Отже, заявлене технічне рішення не випливає явним чином з рівня техніки, що дозволяє зробити висновок про ВІДПОВІДНІСТЬ заявленого пристрою критерію винаходу (корисної моделі) "винахідницький рівень" Заявлений пристрій належить до галузі ветеринарної медицини, зокрема до медичної техніки, а саме до пристроїв для взяття проб крові у тварин в стерильних умовах і для введення лікарських засобів до порожнистих органів у тварин і може бути використаний спеціалістами ветеринарної медицини в установах і підприємствах з різними формами власності для взяття крові, а тому відповідає критерію винаходу (корисної моделі) - "промислова придатність" Таким чином, заявлене технічне рішення є новим, промислове придатним має винахідницький рівень, тобто відповідає всім умовам патентоспроможності винаходу (корисної моделі) ВІДПОВІДНО до ст 7 розділу 3 Закону України "Про охорону прав на винаходи і корисні моделі" №1771-111, 2000р Пристрій для стерильного взяття крові та введення лікарських речовин у тварин зображений на Фіг 1 - вид зверху, Фіг 2 (вид А-А), вид збоку у розрізі, Фіг 3 (ВИД Б-Б) елементів у розрізі, ін'єкційної кровобральної голки і ковпачка на голку Даний пристрій складається 1 - тубусциліндра з нанесеними ззовні поділками показників об'єму, 2 - муфти, яка розташовується в сере дині нього з можливістю фіксації голок різних розмірів, 5 - запаяного кінця тубус-цилінра, 3 ін'єкційної кровобральної голки, 4 - захисного ковпачка для голки Запропонований пристрій для взяття крові із вен, артерій та порожнистих органів і для введення лікарських речовин у тварин в стерильних умовах може працювати в двох режимах 1 В режимі взяття крові і інших рідких речовин і їх зберіганні 2 В режимі введення лікарських речовин В першому режимі кров із вен, артерій або рідина із порожнистих органів за рахунок створення вакууму під час розкручування циліндра всмоктується в тубус-циліндр до необхідного нам об'єму, вказаному позначками на ньому Пристрій працює наступним чином Тварина стоїть в зафіксованому стані, спеціаліст, взявши в руку пристрій і скрутивши його, тримає а пальцями взявши кровобральну голку, що закріплена в тубус-циліндрі проколює місце, де знаходиться вена чи артерія і побачивши кров чи рідину у циліндрі, відпускає скручений пристрій, який за рахунок створення в ньому вакууму сам вбирає до відповідної заданої КІЛЬКОСТІ рідини Для цього набрані в пристрої проба крові або іншої біологічної рідини з закритими захисними ковпачками голками вміщують в штатив, або сумку і транспортують за місцем призначення В режимі введення лікарських речовин рідка лікарська речовина попередньо набирається в пристрій і після проколювання місця ін'єкції у тварини ІН'ЄКЦІЙНОЮ ГОЛКОЮ спеціаліст за рахунок скручування тубус-циліндра вливає до порожнистих органів певну КІЛЬКІСТЬ речовини Таким чином, запропонований пристрій дає можливість досить швидко, ефективно, якісно, з дотримання стерильності проводити взяття крові чи рідини із вен, артерій чи порожнистих органів у тварин, а також вводити лікарські речовини Крім того даний пристрій дає можливість спеціалістам зручно із збереженням стерильності доставляти кров чи рідину у лабораторію для дослідження Даний пристрій для стерильного взяття крові і введення лікарських речовин може бути використаний і в медицині для взяття крові у людей чи введення стерильної лікарської речовини 8450 Фіг. 2 Фіг. 1 Фіг. З Комп'ютерна верстка А Рябко Фіг. 4 Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
