Пристрій для введення лікарських речовин до порожнистого органу

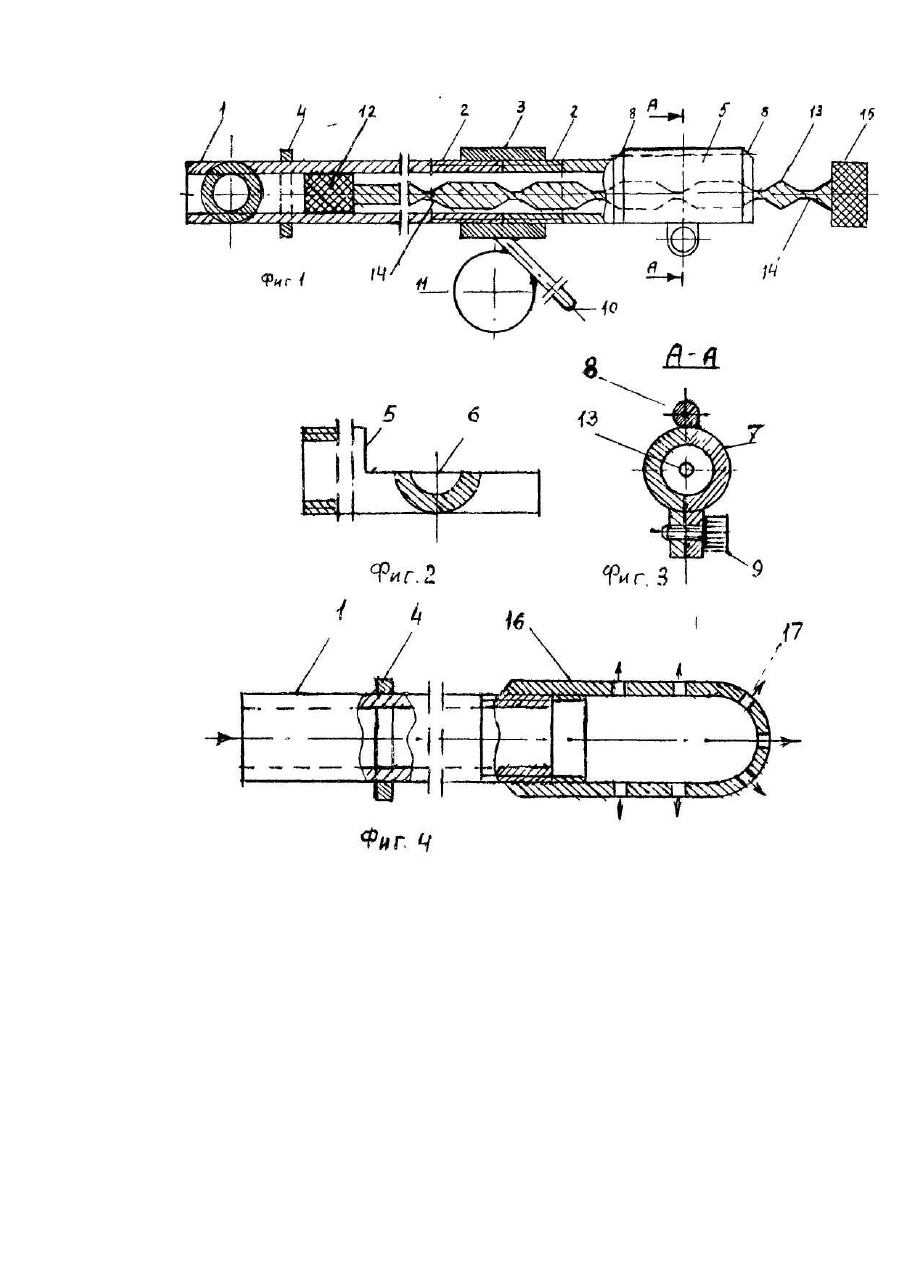

Изобретение относится к медицине, именно к устройствам для лечения заболеваний и может быть использовано для введения лекарственных средств в полый орган, например, в прямую кишку. Устройства для введения лекарственных средств в полый орган известны. Известно устройство для введения лекарственных веществ в полый орган (авт.св. № 1699470, кл. А 61 Μ 11/00), содержащее тубус, кожух, обтуратор с закругленным рабочим концом и рабочий контейнер с продольным пазом, в котором расположен шнек в виде пружины. Устройство позволяет вводить в полый орган, например, в прямую кишку порошкообразные и пенообразные вещества. Недостатком устройства является то, что оно позволяет вводить в полый орган порошкообразные и пенообразные вещества, но не может быть использовано для введения мазей и других пастообразных веществ, а также жидкостей. Известно устройство для введения в полый орган пастообразных лекарственных веществ (авт.св. № 1627186, кл. А 61 Μ 31/00), включающее тубус, в котором установлен рабочий контейнер с продольным пазом. Внутри рабочего контейнера установлен поршень, на нерабочем конце контейнера выполнено упорное кольцо. Устройство принято за прототип. Оно позволяет вводить в полый орган, например, в прямую кишку мази и другие пастообразные лекарственные вещества. Однако, его применение ограничивается тем, что введение лекарственного вещества осуществляется медицинским работником или другим подготовленным лицом. Устройство не позволяет самому больному его использовать для введения лекарственного вещества, что ограничивает его применение. В основу изобретения поставлена задача создать такое устройство, в котором новое выполнение узлов позволило бы осуществить введение лекарственного вещества в полый орган, например, в прямую кишку самому больному и за счет этого расширить применение устройства. Решение поставленной задачи достигается тем, что в устройстве, включающем тубус, контейнер с продольным пазом и поршень, тубус неподвижно установлен во втулке с помощью резьбового соединения, в которой с противоположной стороны тубуса, установлен соосно с помощью также резьбового соединения контейнер с продольным пазом и открывающейся крышкой с фиксирующим винтом. При этом внутренние диаметры тубуса и контейнера с крышкой равны между собою. Шток поршня на всем протяжении имеет ряд кольцеобразных фасонных выемок. С противоположной стороны продольного паза к втулке присоединена съемная ручка с кольцом. Сопоставляя заявляемое устройство с прототипом выявлены общие признаки. К числу их относятся наличие тубуса, контейнера с продольным пазом, и представляющие единую трубку, в которых установлен поршень. Отличительными признаками являются следующие: ~ тубус установлен в цилиндрической втулке с помощью резьбового соединения; - с противоположной стороны тубуса во втулке соосно с тубусом, также с помощью резьбового соединения, установлен контейнер с продольным пазом; - контейнер с пазом имеет откидывающуюся крышку с фиксирующим винтом, которая закрывает продольный паз; - внутренние диаметры тубуса и контейнера с крышкой равны между собою; - шток выполнен объемным, имеет кольцеобразные фасонные выемки на всем протяжении; - устройство имеет съемную ручку с кольцом, которая крепится к втулке с противоположной стороны продольного паза контейнера. Отличительные признаки в сочетании с известными позволяют использовать устройство для введения лекарственных веществ, например мази в прямую кишку самому больному без посторонней помощи. Это позволяет расширить применение устройства. Следовательно, общие и отличительные признаки заявляемого устройства обеспечивают достижение технического результата и решение задачи. Отсутствие отличительных признаков в предшествующей технике позволяет считать, что изобретение соответствует условию патентоспособности "Новизна". Изобретение явно не следует из уровня техники, следовательно, оно отвечает критерию "Изобретательский уровень". Техническая сущность и принцип действия заявляемого устройства поясняется чертежом, где на фиг.1 представлено устройство в разрезе, на фиг.2 - контейнер без крышки в разрезе, на фиг.3 - контейнер с крышкой в сечении по А-А, на фиг.4 - тубус с насадкой разрезе. Устройство для введения лекарственных веществ в полый орган содержит тубус 1 в виде трубки, наружный край рабочего ее конца закруглен. Наружный конец тубуса имеет резьбу 2. С помощью резьбового соединения тубус установлен во втулке 3. На наружной поверхности тубуса на расстоянии 5 и 10 см от его рабочего конца нанесены метки (на фиг. не показаны). На тубусе установлено подвижное кольцо 4, выполняющее функции упора, ограничивающее глубину введения тубуса. С противоположной стороны тубуса во втулке 3, также с помощью резьбового соединения, соосно с тубусом установлен контейнер для лекарственного вещества 5 с продольным пазом 6. Продольный паз закрывается откидывающейся крышкой 7, соединенной с контейнером с помощью шарнира 8. Крышка фиксируется к контейнеру с помощью винта 9. Внутренние диаметры тубуса 1 и контейнера 5 равны между собою, а их концы во втулке плотно соприкасаются. К втулке 3 с противоположной стороны продольному пазу крепится съемная ручка 10 с кольцом 11, обращенному в сторону тубуса. Внутри тубуса соосно установлен подвижный поршень 12. Шток поршня 13 выполнен объемным, имеет кольцеобразные фасонные выемки 14 на всей его длине. На наружном конце штока выполнена головка штока 15. Наружный диаметр головки штока больше внутреннего диаметра контейнера с крышкой. Длина поршня с штоком до головки штока равна длине тубуса и контейнера. Устройство может иметь дополнительный сменный контейнер, а также насадку 16 с закругленным тупым концом. В стенках рабочей части ее выполнены отверстия 17. На внутренней поверхности открытого конца насадки имеется резьба, позволяющая с помощью резьбового соединения 8 соединить ее с тубусом 1. Внутренний диаметр насадки равен наружному диаметру тубуса. Πример 1. Введение мази в прямую кишку самим больным. Вначале мазь вносят в контейнер устройства 5. Для этого вынимают поршень 12 из тубуса 1 и контейнера 5, откручивают фиксирующий винт 9, открывают крышку контейнера 7 и приготовленную лечебную мазь в нужном количестве вносят через продольный паз 6. Затем продольный паз закрывают крышкой 7 и в закрытом положении ее фиксируют винтом 9. Поршень 12 вводят в дистальный конец контейнера и продвигают в направлении рабочего конца тубуса до тех пор пока мазь не появится у выхода из тубуса. Подвижное кольцо 4 устанавливают на глубину введения в прямую кишку тубуса, ориентируясь при этом метками на тубусе. Рабочий конец тубуса смазывают вазелином или вазелиновым маслом. После этого устройство больной удерживает правой рукой за ручку 10, при этом большой палец вводят в кольцо ручки 11, остальными пальцами охватывает ее. Больной ложится на левый бок, ноги сгибает в коленях и подводит их к животу. Левой рукой раздвигает ягодицы, правой рукой тубус 1 вводит в прямую кишку на заданную глубину, при которой подвижное кольцо 4 соприкасается с тканями вокруг анального отверстия. Удерживая устройство за ручк у большим, 4 и 5 пальцами правой руки указательным и средним пальцами охватывает шток за фасонные углубления 14, продвигает поршень в направлении рабочего конца тубуса, перемещая пальцы с одной фасонной выемки на следующую до те х пор, пока головка штока 15 не упрется в дистальный конец контейнера 5. При этом положении поршня вся мазь вытолкнута им в полость прямой кишки. После этого устройство извлекают из прямой кишки. Πример 2. Для введения мази другого состава или, например, грязи может быть использован запасной сменный дополнительный контейнер, который заполняют необходимым количеством мази или грязи, как сказано в примере 1. После извлечения тубуса по окончании введения первой мази, контейнер 5 отсоединяют от втулки 3 путем поворота его вокруг продольной оси против часовой стрелки. На место отсоединенного контейнера ставят на его место другой сменный контейнер, заполненный мазью другого состава или грязью, используя резьбовое соединение с втулкой. Устройство далее работает как сказано в примере 1. Πример 3. Для введения в прямую кишку жидкого лекарственного вещества тубус 1 отсоединяют от втулки 3 путем поворота его вокруг продольной оси против часовой стрелки и соединяют его резьбовой частью с эластичной трубкой кружки Эсмарха или другого устройства. Подвижное кольцо 4 устанавливают на нужной глубине введения тубуса. Рабочий конец тубуса смазывают вазелином. Кружку Эсмарха или другую емкость при перекрытии трубки с помощью краника заполняют необходимым количеством жидкости и устанавливают на высоте 1,0-15 м. Затем больной, удерживая в правой руке тубус, ложится на левый бок, сгибает ноги в коленях и подводит к животу, левой р укой раздвигает ягодицы, а правой тубус вводит в прямую кишку до соприкосновения тканей с подвижным кольцом 4. После этого открывают краник на эластичной трубке и жидкость поступает в прямую кишку. После введения жидкости тубус вынимают и стерилизуют кипячением или другими способами. Πример 4. Для орошения слизистой прямой кишки. Тубус 1 отсоединяют от втулки 3 как сказано в примере 3. Конец тубуса с резьбой соединяют с насадкой 16 с помощью резьбового соединения 18. Подвижное кольцо 4 устанавливают на глубину введения насадки с тубусом. Свободный конец тубуса 1 соединяют с эластичной трубкой кружки Эсмарха иди другой емкости, заполненной лечебной жидкостью. Рабочий конец насадки смазывают вазелином или вазелиновым маслом. Емкость с жидкостью устанавливают на высоте 1,0-1,5 м. Насадку 16 с тубусом вводят в прямую кишку как сказано в примере 3. Открыв краник эластичной трубки жидкость под давлением выходит через отверстия 17 насадки 16, орошая слизистую прямой кишки. По окончании процедуры тубус с насадкой вынимают из прямой кишки, отсоединяют от тр убки, моют и стерилизуют в разобранном виде. Опытный образец устройства использован в условиях поликлиники и на дому при лечении больных с различными заболеваниями прямой кишки. Опыт применения устройства свидетельствует о том, что оно успешно используется самим больным для введения различных форм лекарственных веществ. Освоение выпуска устройства в промышленных условиях позволяет расширить применение устройства в здравоохранении.
