Формула / Реферат

1. Плодознімач, який містить штангу з закріпленим на ній робочим органом, трос привідного пристрою, гнучкий плодопровід, обхоплений стяжними елементами, який відрізняється тим, що робочий орган виконаний у вигляді двох розташованих один в одному пустотілих циліндрів з різальними поздовжніми вирізами на їх бокових поверхнях, при цьому внутрішній встановлений з можливістю повороту усередині зовнішнього.

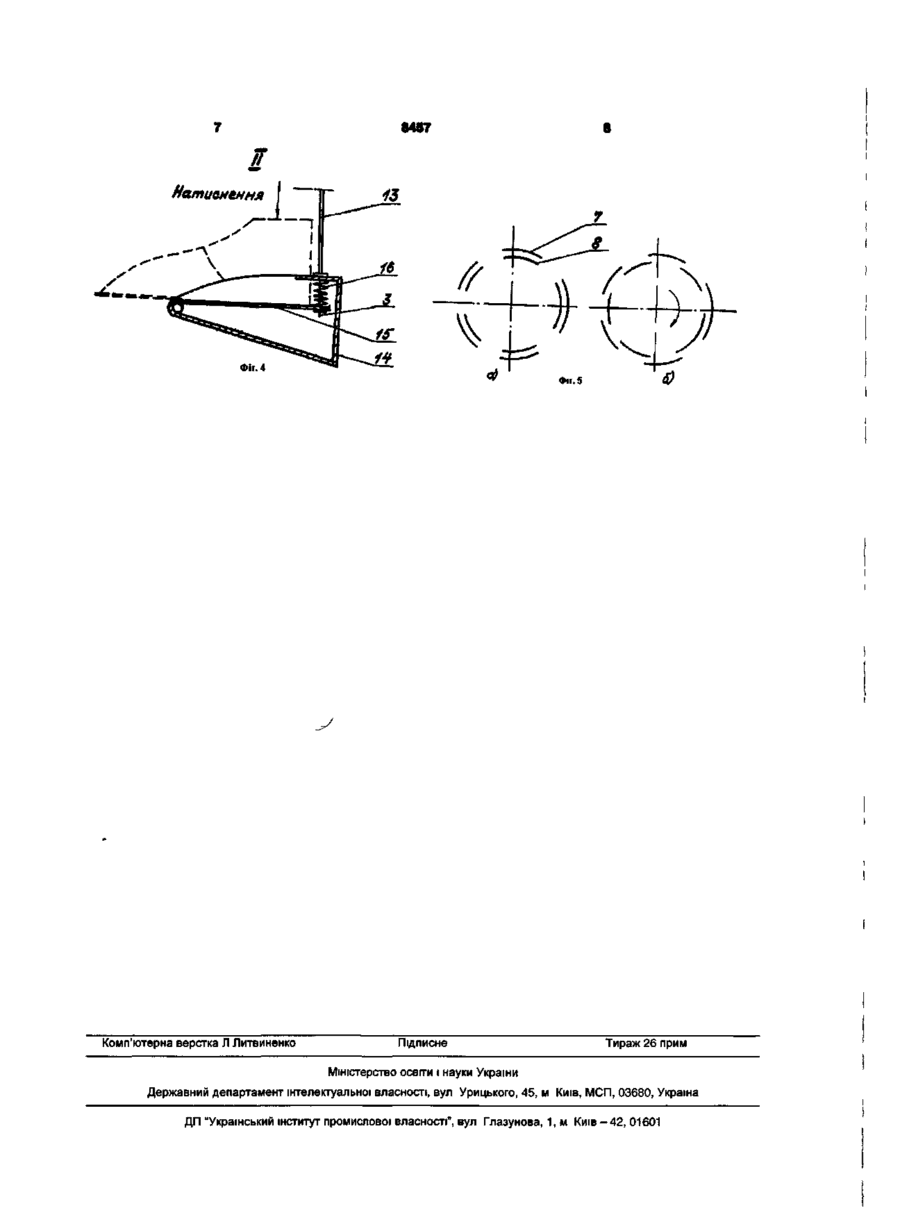

2. Плодознімач за п. 1, який відрізняється тим, що трос приводу оснащений ножним привідним пристроєм, який складається з підпружинених натискної і опорної планок, шарнірно взаємозв'язаних між собою.

3. Плодознімач за пп. 1 і 2, який відрізняється тим, що трос приводу оснащений боуденівською оболонкою, один верхній кінець якої жорстко закріплений на зовнішньому циліндрі робочого органа, нижній - на опорній пластині привідного пристрою, а трос одним кінцем з'єднаний з рухомим циліндром робочого органа, іншими - з натискною планкою привідного пристрою.

Текст

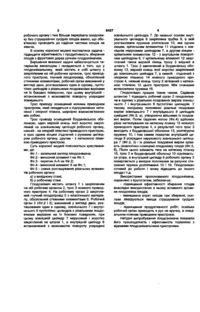

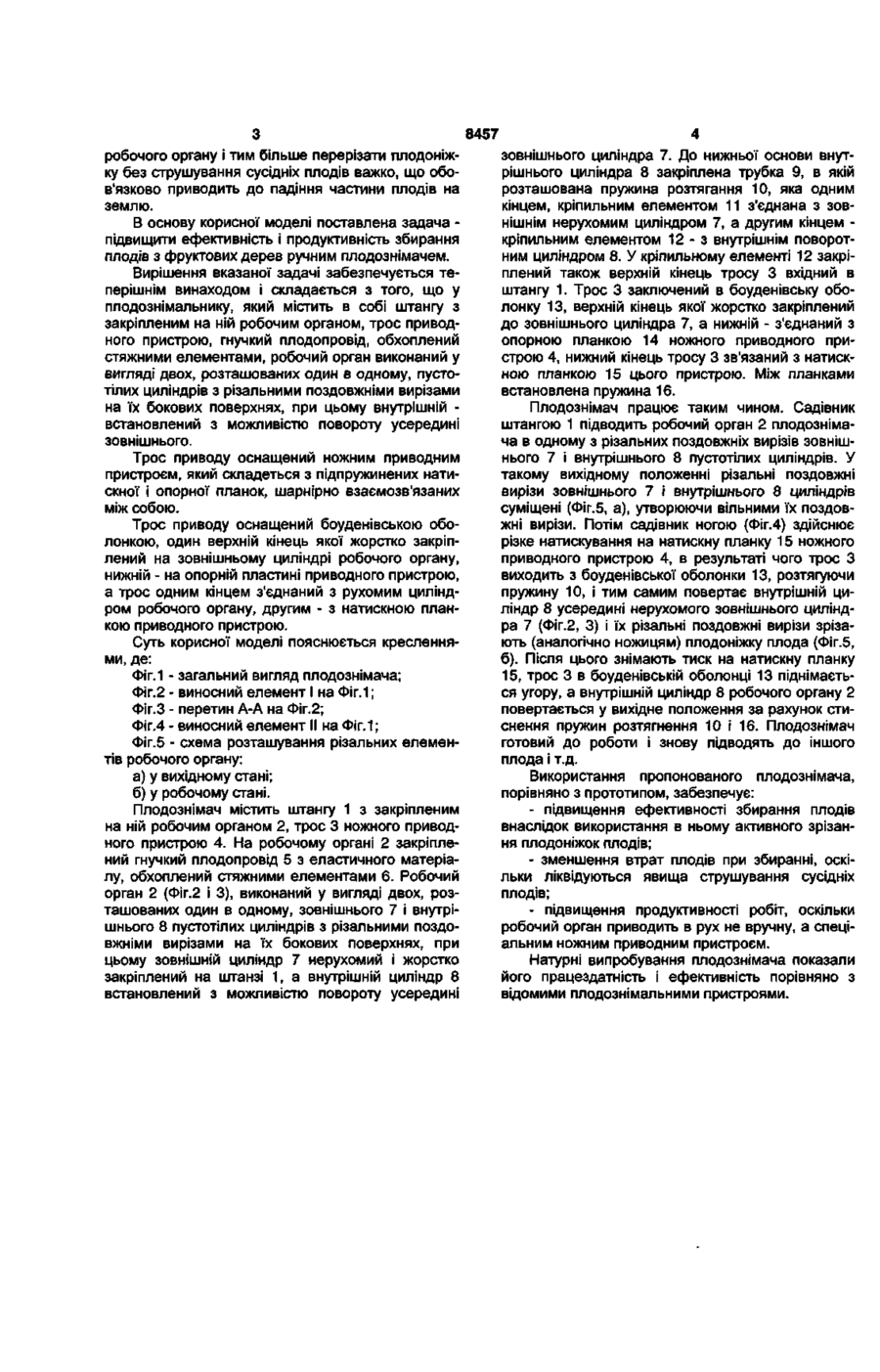

1 Плодознімач, який містить штангу з закріпленим на ній робочим органом, трос привідного пристрою, гнучкий плодопровід, обхоплений стяжними елементами, який відрізняється тим, що робочий орган виконаний у вигляді двох розташованих один в одному пустотілих циліндрів з різа льними поздовжніми вирізами на їх бокових поверхнях, при цьому внутрішній встановлений з можливістю повороту усередині зовнішнього 2 Плодознімач за п 1, який відрізняється тим, що трос приводу оснащений ножним привідним пристроєм, який складається з підпружинених натискної і опорної планок, шарнірно взаємозв'язаних між собою 3 Плодознімач за пп 1 і 2, який відрізняється тим, що трос приводу оснащений боуденівською оболонкою, один верхній кінець якої жорстко закріплений на зовнішньому циліндрі робочого органа, нижній - на опорній пластині привідного пристрою, а трос одним кінцем з'єднаний з рухомим циліндром робочого органа, іншими - з натискною планкою привідного пристрою со Корисна модель відноситься до сільського господарства, переважно до садівництва, і може бути використана у присадибному садівництві для збирання плодів з фруктових дерев ВІДОМІ різні пристрої плодознімачів, які містять в собі штангу з плодознімальним робочим органом і механізм його приводу плодопровід хдив наприклад, Гольдман В Г "Пристрій для догляду за садом та городом, вид "Россільгоспвидав", М , 1982, с 61-71, а також авторське свідоцтво" СРСР кл A01D46/24, №1148588, №1160979, № 1187741, 1985, №1371597, 1988, №1463174, 1989 та ш ] Робочий орган відомих плодознімачів за допомогою штанги підводять до знімального плоду, робочі елементи плодознімача тросом вручну приводять в робоче положення і способом "зламу і скручування" плодоніжку плоду відламують Таке "пасивне зрізання" плодоніжки приводить до струсу гілки і до падіння на землю сусідніх плодів Підвищити ефективність відомих плодознімачів можна шляхом "активного зрізання" плодоніжки плоду Прототипом являється пристрій для ручного збирання плодів з дерев, який містить в собі штан гу з закріпленим на ній робочим органом, трос ручного приводу, гнучкий плодопровід, обхоплений стяжними елементами [див авторське свідоцтво СРСР №1055398, кл A01D46/24, 1983] Робочий орган цього пристрою виконаний у вигляді двох поворотних відносно один до одного металевих рамок у формі ПІВКІЛ пластин з загостреними краями У початковому положенні обидві пластини підпружинені і знаходяться у відчиненому стані, причому одна з пластин рухома з'єднана з тросом, яким вона повертається і співпадає з іншою нерухомою пластиною в робочому стані До нерухомої пластини кріпиться гнучкий плодопровід з еластичного матеріалу Працює пристрій таким чином У початковому (розкритому) стані робочий орган підводять до плоду, після чого садівник вручну опускає трос вниз і, отже, рухома рамка робочого органу захоплює плід та при різкому смиканні за трос перерізає плодоніжку плоду Проте відомий пристрій володіє саме тими недоліками, що й аналоги, тобто недостатньою ефективністю і продуктивністю збирання плодів, оскільки тросом вручну повернути рухливу рамку ю со О) 8457 робочого органу і тим більше перерізати плодоніжку без струшування сусідніх плодів важко, що обов'язково приводить до падіння частини плодів на землю. В основу корисної моделі поставлена задача підвищити ефективність і продуктивність збирання плодів з фруктових дерев ручним плодознімачем. Вирішення вказаної задачі забезпечується теперішнім винаходом і складається з того, що у плодознімальнику, який містить в собі штангу з закріпленим на ній робочим органом, трос приводного пристрою, гнучкий плодопровід, обхоплений стяжними елементами, робочий орган виконаний у вигляді двох, розташованих один в одному, пустотілих циліндрів з різальними поздовжніми вирізами на їх бокових поверхнях, при цьому внутрішній встановлений з можливістю повороту усередині зовнішнього. Трос приводу оснащений ножним приводним пристроєм, який складеться з підпружинених натискної і опорної планок, шарнірно взаємозв'язаних між собою. Трос приводу оснащений боуденівською оболонкою, один верхній кінець якої жорстко закріплений на зовнішньому циліндрі робочого органу, нижній - на опорній пластині приводного пристрою, а трос одним кінцем з'єднаний з рухомим циліндром робочого органу, другим - з натискною планкою приводного пристрою. Суть корисної моделі пояснюється кресленнями, де: Фіг.1 - загальний вигляд плодознімача; Фіг.2 - виносний елемент І на Фіг. 1; Фіг.З - перетин А-А на Фіг.2; Фіг.4 - виносний елемент II на Фіг.1; Фіг.5 - схемарозташування різальних елементів робочого органу: а) у вихідному стані; б) у робочому стані. Плодознімач містить штангу 1 з закріпленим на ній робочим органом 2, трос 3 ножного приводного пристрою 4. На робочому органі 2 закріплений гнучкий плодопровід 5 з еластичного матеріалу, обхоплений стяжними елементами 6. Робочий орган 2 (Фіг.2 і 3), виконаний у вигляді двох, розташованих один в одному, зовнішнього 7 і внутрішнього 8 пустотілих циліндрів з різальними поздовжніми вирізами на їх бокових поверхнях, при цьому зовнішній циліндр 7 нерухомий і жорстко закріплений на штанзі 1, а внутрішній циліндр 8 встановлений з можливістю повороту усередині зовнішнього циліндра 7. До нижньої основи внутрішнього циліндра 8 закріплена трубка 9, в якій розташована пружина розтягання 10, яка одним кінцем, кріпильним елементом 11 з'єднана з зовнішнім нерухомим циліндром 7, а другим кінцем кріпильним елементом 1 2 - з внутрішнім поворотним циліндром 8. У кріпильному елементі 12 закріплений також верхній кінець тросу 3 вхідний в штангу 1. Трос 3 заключений в боуденівську оболонку 13, верхній кінець якої жорстко закріплений до зовнішнього циліндра 7, а нижній - з'єднаний з опорною планкою 14 ножного приводного пристрою 4, нижний кінець тросу 3 зв'язаний з натискною планкою 15 цього пристрою. Між планками встановлена пружина 16. Плодознімач працює таким чином. Садівник штангою 1 підводить робочий орган 2 плодознімача в одному з різальних поздовжніх вирізів зовнішнього 7 і внутрішнього 8 пустотілих циліндрів. У такому вихідному положенні різальні поздовжні вирізи зовнішнього 7 і внутрішнього 8 циліндрів суміщені (Фіг.5, а), утворюючи вільними їх поздовжні вирізи. Потім садівник ногою (Фіг.4) здійснює різке натискування на натискну планку 15 ножного приводного пристрою 4, в результаті чого трос З виходить з боуденівської оболонки 13, розтягуючи пружину 10, і тим самим повертає внутрішній циліндр 8 усередині нерухомого зовнішнього циліндра 7 (Фіг.2, 3) і їх різальні поздовжні вирізи зрізають (аналогічно ножицям) плодоніжку плода (Фіг.5, б). Після цього знімають тиск на натискну планку 15, трос 3 в боуденівській оболонці 13 піднімається угору, а внутрішній циліндр 8 робочого органу 2 повертається у вихідне положення за рахунок стиснення пружин розтягнення 10 і 16. Плодознімач готовий до роботи і знову підводять до іншого плода і т.д. Використання пропонованого плодознімача, порівняно з прототипом, забезпечує: - підвищення ефективності збирання плодів внаслідок використання в ньому активного зрізання плодоніжок плодів; - зменшення втрат плодів при збиранні, оскільки ліквідуються явища струшування сусідніх плодів; - підвищення продуктивності робіт, оскільки робочий орган приводить в рух не вручну, а спеціальним ножним приводним пристроєм. Натурні випробування плодознімача показали його працездатність і ефективність порівняно з відомими плодознімальними пристроями. V-V 8487 Фіг. 4 Комп'ютерна верстка Л Литвиненко Підписне Тираж 26 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Fruit picker

Автори англійською

Hladyshev Anatolii Andriiovych

Назва патенту російською

Плодосниматель

Автори російською

Гладышев Анатолий Андреевич

МПК / Мітки

МПК: A01D 46/24

Мітки: плодознімач
