Плодознімач шарнірний

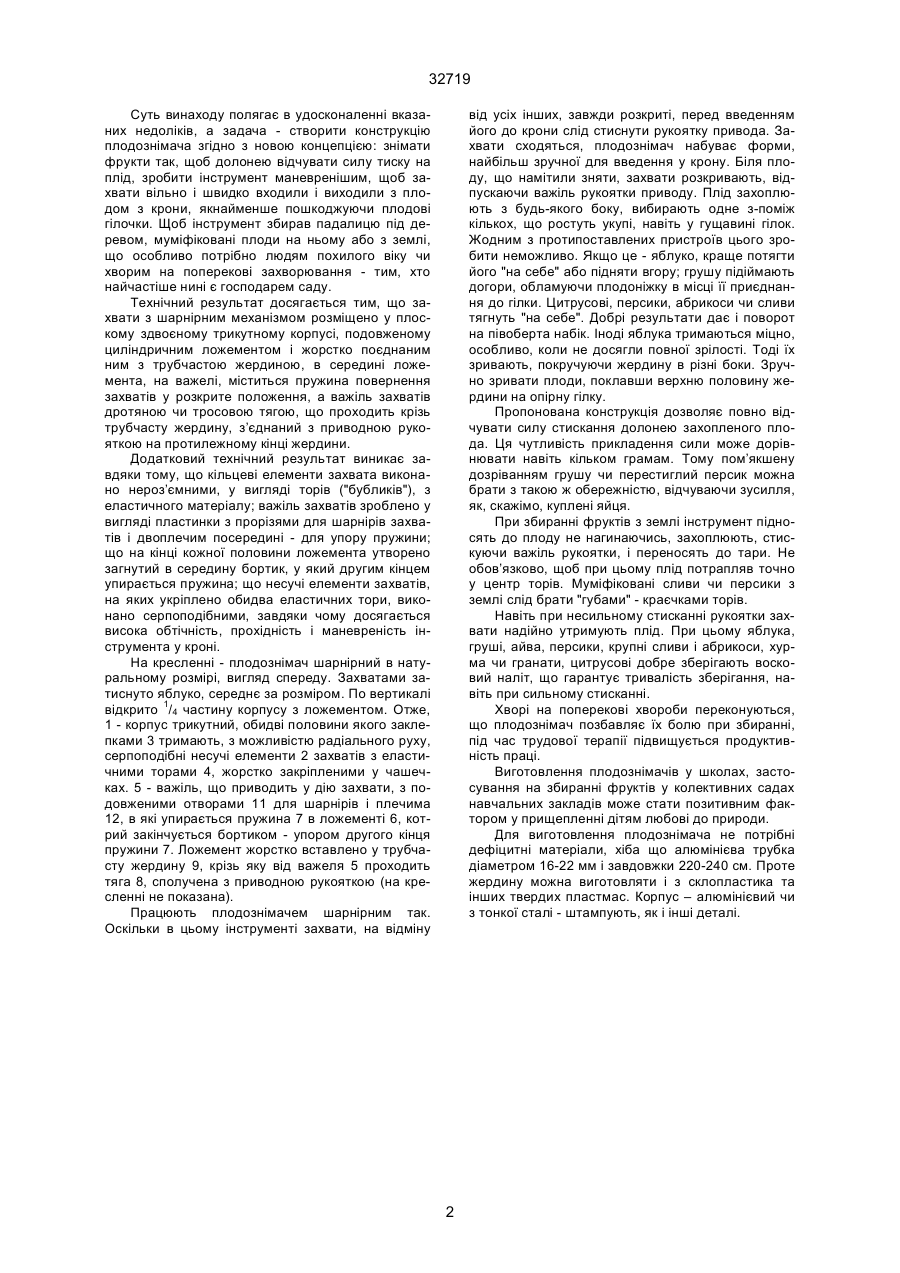

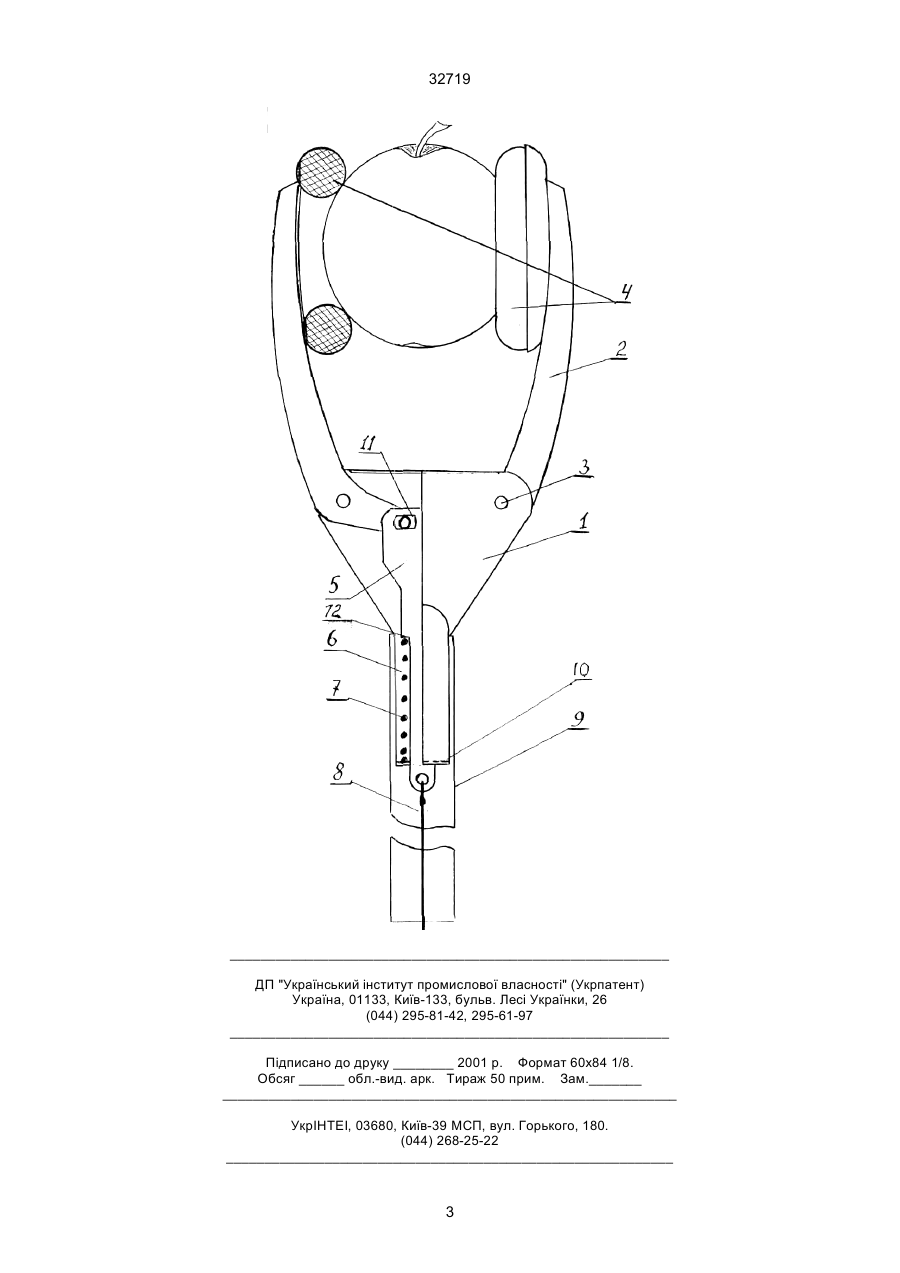

1. Плодознімач шарнірний для збирання фруктів, що має розміщені на жердині захвати у вигляді гумових кілець і тягу, відрізняється тим, що захвати з шарнірним механізмом розміщено у плоскому здвоєному трикутному корпусі, подовженому циліндричним ложементом, який жорстко поєднаний з трубчастою жердиною, причому всередині ложемента, на важелі, міститься пружина повернення захватів у розкрите положення, а важіль захватів з’єднаний дротяною чи тросовою тягою, що проходить крізь трубчасту жердину, з 32719 Суть винаходу полягає в удосконаленні вказаних недоліків, а задача - створити конструкцію плодознімача згідно з новою концепцією: знімати фрукти так, щоб долонею відчувати силу тиску на плід, зробити інструмент маневренішим, щоб захвати вільно і швидко входили і виходили з плодом з крони, якнайменше пошкоджуючи плодові гілочки. Щоб інструмент збирав падалицю під деревом, муміфіковані плоди на ньому або з землі, що особливо потрібно людям похилого віку чи хворим на поперекові захворювання - тим, хто найчастіше нині є господарем саду. Технічний результат досягається тим, що захвати з шарнірним механізмом розміщено у плоскому здвоєному трикутному корпусі, подовженому циліндричним ложементом і жорстко поєднаним ним з трубчастою жердиною, в середині ложемента, на важелі, міститься пружина повернення захватів у розкрите положення, а важіль захватів дротяною чи тросовою тягою, що проходить крізь трубчасту жердину, з’єднаний з приводною рукояткою на протилежному кінці жердини. Додатковий технічний результат виникає завдяки тому, що кільцеві елементи захвата виконано нероз’ємними, у вигляді торів ("бубликів"), з еластичного матеріалу; важіль захватів зроблено у вигляді пластинки з прорізями для шарнірів захватів і двоплечим посередині - для упору пружини; що на кінці кожної половини ложемента утворено загнутий в середину бортик, у який другим кінцем упирається пружина; що несучі елементи захватів, на яких укріплено обидва еластичних тори, виконано серпоподібними, завдяки чому досягається висока обтічність, прохідність і маневреність інструмента у кроні. На кресленні - плодознімач шарнірний в натуральному розмірі, вигляд спереду. Захватами затиснуто яблуко, середнє за розміром. По вертикалі відкрито 1/4 частину корпусу з ложементом. Отже, 1 - корпус трикутний, обидві половини якого заклепками 3 тримають, з можливістю радіального руху, серпоподібні несучі елементи 2 захватів з еластичними торами 4, жорстко закріпленими у чашечках. 5 - важіль, що приводить у дію захвати, з подовженими отворами 11 для шарнірів і плечима 12, в які упирається пружина 7 в ложементі 6, котрий закінчується бортиком - упором другого кінця пружини 7. Ложемент жорстко вставлено у трубчасту жердину 9, крізь яку від важеля 5 проходить тяга 8, сполучена з приводною рукояткою (на кресленні не показана). Працюють плодознімачем шарнірним так. Оскільки в цьому інструменті захвати, на відміну від усіх інших, завжди розкриті, перед введенням його до крони слід стиснути рукоятку привода. Захвати сходяться, плодознімач набуває форми, найбільш зручної для введення у крону. Біля плоду, що намітили зняти, захвати розкривають, відпускаючи важіль рукоятки приводу. Плід захоплюють з будь-якого боку, вибирають одне з-поміж кількох, що ростуть укупі, навіть у гущавині гілок. Жодним з протипоставлених пристроїв цього зробити неможливо. Якщо це - яблуко, краще потягти його "на себе" або підняти вгору; грушу підіймають догори, обламуючи плодоніжку в місці її приєднання до гілки. Цитрусові, персики, абрикоси чи сливи тягнуть "на себе". Добрі результати дає і поворот на півоберта набік. Іноді яблука тримаються міцно, особливо, коли не досягли повної зрілості. Тоді їх зривають, покручуючи жердину в різні боки. Зручно зривати плоди, поклавши верхню половину жердини на опірну гілку. Пропонована конструкція дозволяє повно відчувати силу стискання долонею захопленого плода. Ця чутливість прикладення сили може дорівнювати навіть кільком грамам. Тому пом’якшену дозріванням грушу чи перестиглий персик можна брати з такою ж обережністю, відчуваючи зусилля, як, скажімо, куплені яйця. При збиранні фруктів з землі інструмент підносять до плоду не нагинаючись, захоплюють, стискуючи важіль рукоятки, і переносять до тари. Не обов’язково, щоб при цьому плід потрапляв точно у центр торів. Муміфіковані сливи чи персики з землі слід брати "губами" - краєчками торів. Навіть при несильному стисканні рукоятки захвати надійно утримують плід. При цьому яблука, груші, айва, персики, крупні сливи і абрикоси, хурма чи гранати, цитрусові добре зберігають восковий наліт, що гарантує тривалість зберігання, навіть при сильному стисканні. Хворі на поперекові хвороби переконуються, що плодознімач позбавляє їх болю при збиранні, під час трудової терапії підвищується продуктивність праці. Виготовлення плодознімачів у школах, застосування на збиранні фруктів у колективних садах навчальних закладів може стати позитивним фактором у прищепленні дітям любові до природи. Для виготовлення плодознімача не потрібні дефіцитні матеріали, хіба що алюмінієва трубка діаметром 16-22 мм і завдовжки 220-240 см. Проте жердину можна виготовляти і з склопластика та інших твердих пластмас. Корпус – алюмінієвий чи з тонкої сталі - штампують, як і інші деталі. 2 32719 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
