Влаштування для автоматичного повторного включення електродвигуна

Номер патенту: 8490

Опубліковано: 30.09.1996

Автор: Пряхін Віктор Якович

Завантажити PDF файл.

Формула / Реферат

Устройство для автоматического повторного включения электродвигателя, содержащее кон­тактор с тремя силовыми контактами, катушка ко­торого одним выводом соединена с одним выводом кнопки "Пуск", другой вывод которой соединен с одним выводом кнопки "Стоп", другой вывод кото­рой предназначен для подключения к первой фазе источника питания, другой вывод катушки кон­тактора предназначен для подключения к второй фазе источника питания, одни выводы трех сило­вых контактов контактора снабжены зажимами для подключения к сети питания, а другие - зажи­мами для подключения к фазам статорной обмотки электродвигателя, диодный мост, промежуточное реле с катушкой и размыкающим контактом, пер­вый конденсатор, отличающееся тем, что, с целью повышения надежности, в него введены реле вре­мени с катушкой и замыкающим контактом, вто­рой и третий конденсаторы, датчик тока статора, три транзистора, четыре резистора, два регулиру­емых резистора, терморезистор, один вывод кото­рого присоединен к одним выводам катушки промежуточного реле, первого резистора, второго конденсатора и катодному выводу диодного моста, анодный вывод которого присоединен к одним выво­дам датчика тока статора, первого регулируемого резистора, размыкающего контакта промежуточ­ного реле, катушки реле времени, эмиттеру перво­го транзистора; коллектор которого присоединен к другому выводу катушки промежуточного реле и коллектору второго транзистора, эмиттер которого присоединен к базе первого, транзистора, один вы­вод первого конденсатора присоединен к другому выводу первого резистора и базе второго транзи­стора, другой вывод первого конденсатора присое­динен к одному выводу второго резистора, другой вывод которого присоединен к подвижному выводу первого регулируемого резистора, другой вывод которого присоединен к другому выводу датчика тока статора, другой вывод второго конденсатора присоединен к другому выводу размыкающего контакта промежуточного реле и одному выводу второго регулируемого резистора, другой вывод которого присоединен к одному выводу третьего резистора, другой вывод которого присоединен к базе третьего транзистора, эмиттерный вывод ко­торого присоединен к другому выводу терморези­стора, коллектор третьего транзистора присоединен к другому выводу катушки реле вре­мени, один вывод по переменному току диодного моста присоединен к одному выводу третьего кон­денсатора, зашунтированного четвертым резисто­ром, другой вывод третьего конденсатора снабжен зажимом для подключения к первому фазному вы­воду статорной обмотки электродвигателя, другой вывод по переменному току диодного моста снаб­жен зажимом для подключения к третьему фазно­му выводу статорной обмотки, кнопка "Пуск" зашунтирована замыкающим контактом реле вре­мени.

Текст

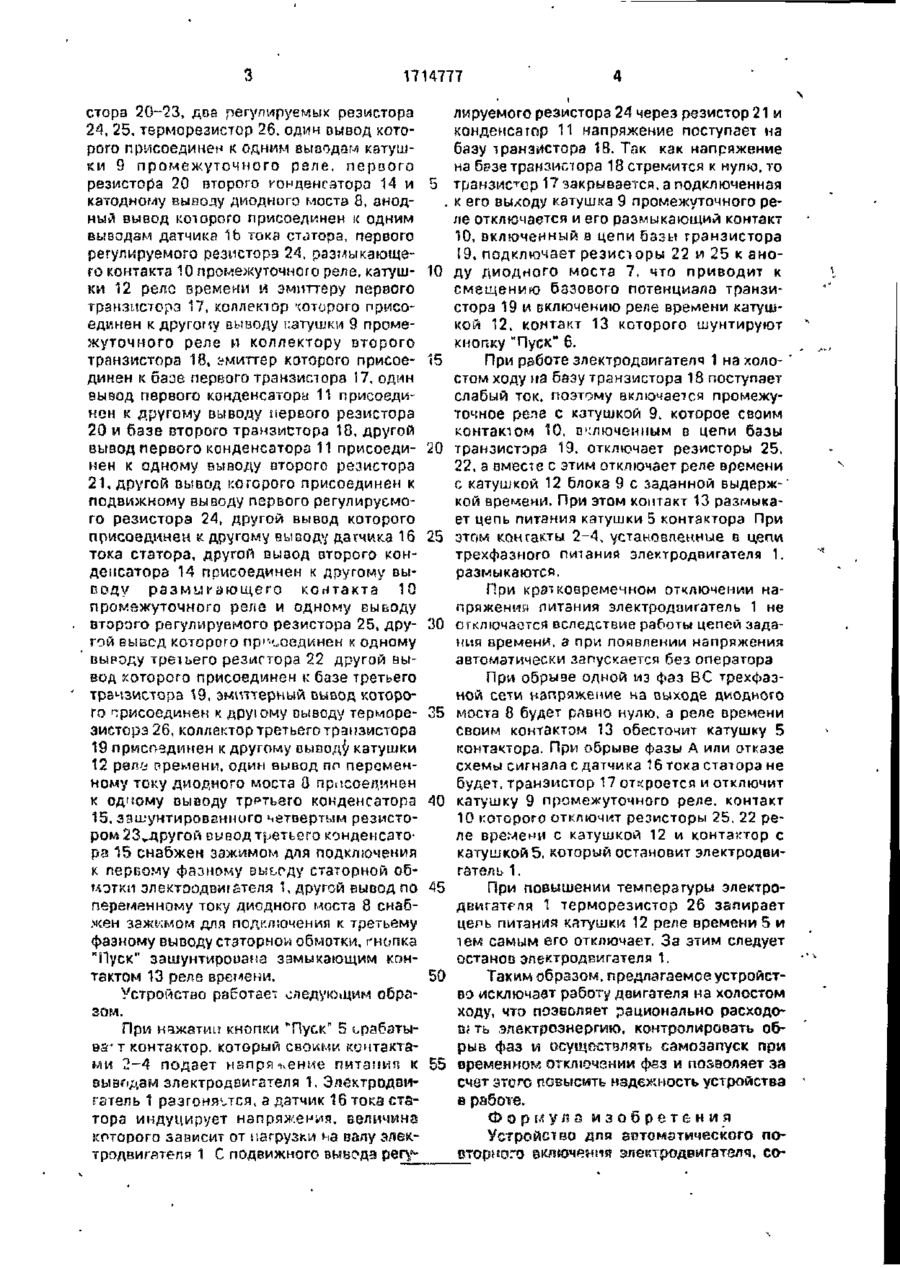

Изобретение относится к электротехнике и может быть использовано для управления электроприводами и их защиты от аварийных режимов работы. Целью изобретения является повышение надежности. Устройство содержит контактор с катушкой 5 и тремя силовыми замыкающими контактами 2-4, промежуточное реле с катушкой 9 и размыкающим контактом 10, реле времени С катушкой 12 и замыкающим контакти-л 13, шунтирующим кнопку "Пуск" 6, датчик 16 тока статора электродвигателя 1. Питание контактора производится от двух фаз сети питания через кнопки "Стоп" 7 и "Пуск" 6. Датчик 16 тока статора контролирует ток от третьей фазы сети питания. Одновременно реле времени с катушкой 12 задает выдержку времени на срабатывание защиты от исчезновения напряжения сети. Кроме того, устройство позволяет отключать электродвигатель 1 при перегреве за счет введения терморезистора 26, а также отключать его на холостом ходу за счет контроля тока двигателя. Устройство также предусматривает настройку режима его работы в зависимости от условий эксплуатации с помощью регулируемых резисторов 24-25. Все это повышает надежность- устройства в работе. 1 ил. Изобретение относится к электротехнике и может быть использовано для управления электроприводами и их защиты от аварийных режимов работы. Целью изобретения является повышение надежности. На чертеже представлена принципиальная схема предлагаемого устройства. Устройство для автоматического повторного включения электродвигателя 1, содержащее контактор с тремя силовыми контакторами 2-4, катушка 5 которого одним выводом соединена^ с одним выводом кнопки "Пуск" 6. другой вывод которой соединен с одним выводом кнопки "Стоп" 7, другой вывод которой предназначен для подключения к первой фазе источника питания, другой вывод катушки 5 контактора предназначен для подключения к второй фазе источника питания, одни выводы трех силовых контакторов 2-4 снабжены зажимами для подключения к сети питания, а другие - зажимами для подключения к фазам статорной обмотки электродвигателя 1, диодный мост 8, промежуточное реле с катушкой 9 и размыкающим контактом 10, первый конденсатор 11, отличается тем, что, с целью повышения надежности, в него введены на реле времени с катушкой 12 и замыкающим контактом 13, второй 14 и третий 15 конденсаторы, датчик 16 тока статора, три транзистора 17-19, четыре рези з 1714777 стора 20-23, доа регулируемых резистора лируемого резистора 24 через резистор 21 и 24, 25, тєрморезмстор 26, один вывод котоконденсатор 11 напряжение поступает на рого присоединен к одним выводам катушбазу транзистора 18. Так как напряжение ки 9 промежуточного реле, первого на бг?зе транзистора 18 стремится к нулю, то резистора 20 второго конденсатора 14 и 5 транзистор 17 закрывается, а подключенная катодному выводу диодного моста 8, анод. к его выходу катушка 9 промежуточного реный вывод которого присоединен к одним ле отключается и его размыкающий контакт выводам датчика 1Ь тока статора, первого 10, включенный а цепи базы транзистора регулируемого резистора 24, размыкающе19. подключает резисторы 22 и 25 к аного контакта 10 промежуточного реле, катуш- 10 ду диодного моста 7, что приводит к ки 12 рело времени и эмиттеру первого смещению базового потенциала транзитранзистора 17, коллектор -соторого присостора 19 и включению реле времени катушединен к другому выводу катушки 9 промекой 12, контакт 13 которого шунтируют жуточного реле и коллектору второго кнопку "Пуск" 6. транзистора 18, эмиттер которого присое- 15 При работе электродвигателя 1 на холодинен к базе первого транзистора І7, один стом ходу на бэзу транзистора 18 поступает вывод первого конденсатора 11 присоедислабый ток, поэтому включается промежунен к другому выводу первого резистора точное реле с катушкой 9. которое своим 20 и базе второго транзистора 18, другой контактом 10, включенным в цепи базы вывод первого конденсатора 11 присоеди- '20 транзистора 19. отключает резисторы 25. нен к одному выводу второго резистора 22, а вместе с этим отключает реле времени 21, другой вывод которого присоединен к с катушкой 12 блока 9 с заданной выдерж-' подвижному выводу первого регулируемокой времени. При этом контакт 13 размыкаго резистора 24, другой вывод которого ет цепь питания катушки 5 контактора При присоединен к другому выводу датчика 16 тока статора, другой вывод второго кон- 25 этом контакты 2-4, установленные в цепи трехфазного питания электродвигателя 1. денсатора 14 присоединен к другому выразмыкаются. воду разминающего контакта 10 При кратковременном отключении напромежуточного реле и одному выьоду пряжения питания электродвигатель 1 не второго регулируемого резистора 25, другой вывед которого присоединен к одному 30 отключается вследствие работы цепей задания времени, а при появлении напряжения БЫРЭДУ третьего резистора 22 другой выавтоматически запускается без оператора вод которого присоединен к базе третьего При обрыве одной из фаз ВС трехфазтранзистора ^9, эмиттерный вывод котороной сети напряжение на выходе диодного го присоединен к друіому выводу терморезисторэ 26, коллектор третьего транзистора 35 моста 8 будет равно нулю, а реле времени своим контактом 13 обесточит катушку 5 19 присоединен к другому выводит катушки контактора. При обрыве фазы А или отказе 12 репе времени, один вывод по переменсхемы сигнала с датчика 16 тока статора не ному току диодного моста 0 присоединен будет, транзистор 17 откроется и отключит к одному выводу третьего конденсатора 15, зашунтированниго -четвертым резисто- 40 катушку 9 промежуточного реле, контакт 10 которого отключит резисторы 25. 22 рером 23„другой вывод третьего конденсатоле времени с катушкой 12 и контактор с ра 15 снабжен зажимом для подключения катушкой 5, который остановит электродвик первому фазному выьоду статорной обгатель 1. мэткп электоодвиггтеля 1, другой выоод по 45 При повышении темперзгуры электропеременному току диодного моста 8 снабдвигателя 1 терморезистор 26 запирает жен зажимом для подключения к третьему цепь питания катушки 12 реле времени 5 и фазному выводу стзторнои обмотки, снопка лен самым его отключает. За этим следует "Пуск" зашунтироиама замыкающим коностанов электродвигателя 1. тактом 13 реле времени. 50 Таким образом, предлагаемое устройство исключает работу двигателя на холостом Устройство работает следующим обраходу, что позволяет рационально расходозом. DJ ть электроэнергию, контролировать обПри нажатии кнопки "Пуск" 5 !.рабатырыв фаз и осуществлять самозапуск при ва*т контактор, который своими контактами 2-4 подает напряжение питания к 55 временном отключении фаз и позволяет за выводам электродвигателя 1. Электродвисчет этого повысить надежность устройства гатель 1 разгоняется, а датчик 16 тока став работе. тора индуцирует напряжения, величина Формула изобретения которого зависит от нагрузки на валу элекУстройство для зетомэтического потродвигателя 1 С подвижного вывода регувторного включения электродвигателе, со 1714777 держащее контактор с тремя силовыми контактами, катушка которого одним выводом соединена с одним выводом кнопки "Пуск", другой вывод которой соединен с одним выводом кнопки "Стоп1*, другой вы- 5 вод которой предназначен для подключения к первой фазе источника питания, другой вывод катушки контактора предназначен для подключений к второй

Дивитися

Додаткова інформація

Назва патенту англійською

Device of automatic high-speed reclosing an electric motor

Автори англійською

Priakhin Viktor Yakovych

Назва патенту російською

Устройство для автоматического повторного включения электродвигателя

Автори російською

Пряхин Виктор Яковлевич

МПК / Мітки

МПК: H02P 1/00

Мітки: повторного, електродвигуна, влаштування, автоматичного, включення
