Пристрій для передпосівної електричної обробки насіння

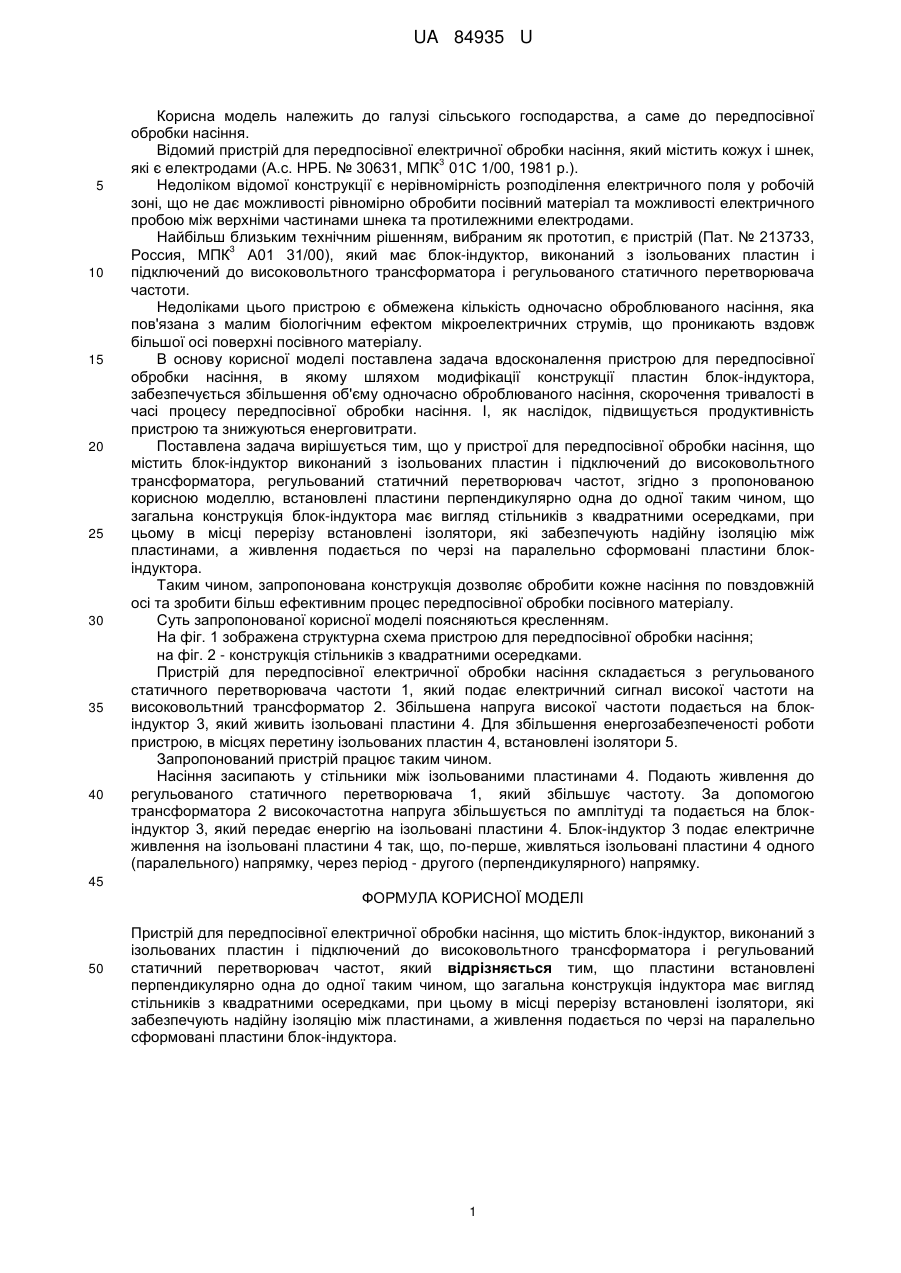

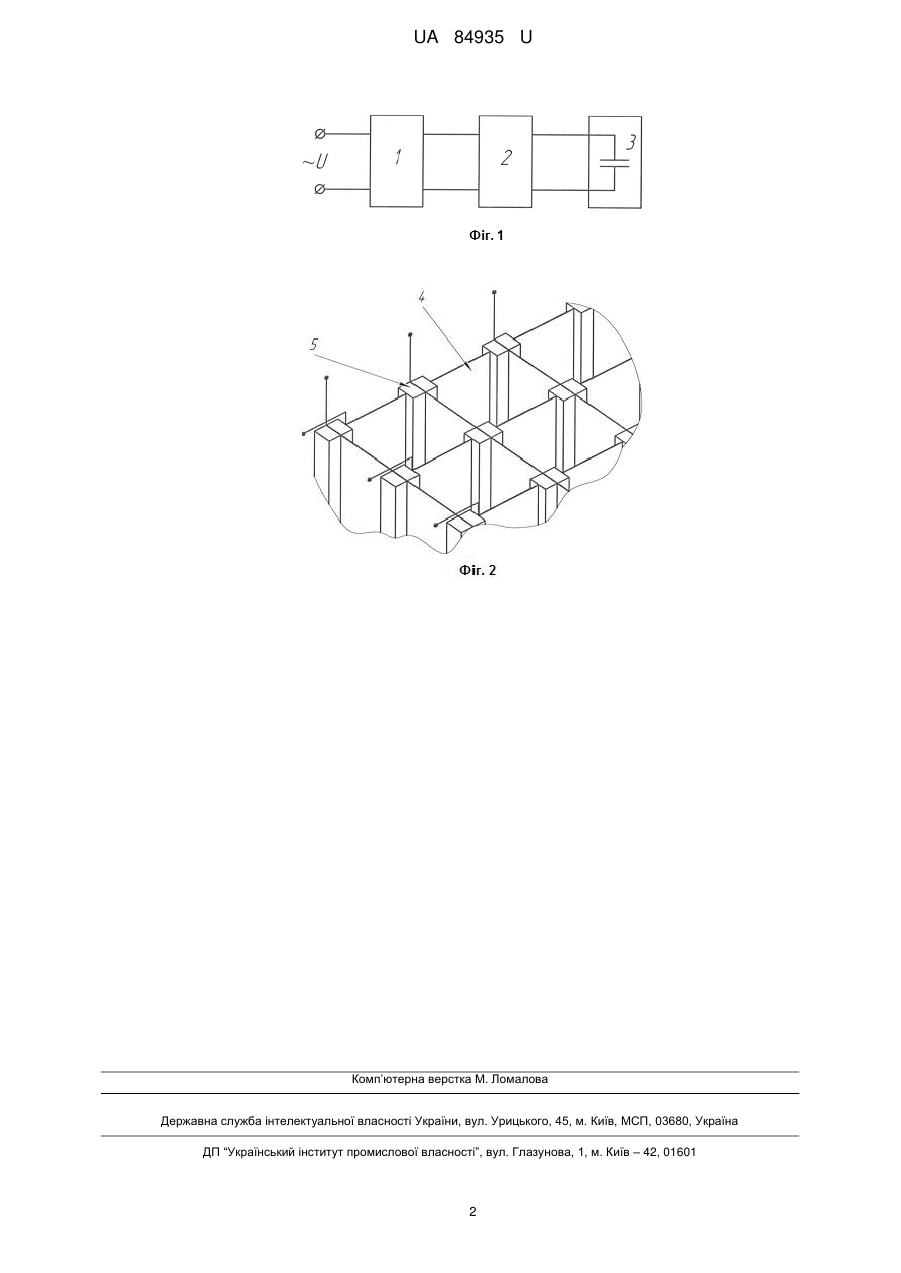

Реферат: Пристрій для передпосівної електричної обробки насіння містить блок-індуктор виконаний з ізольованих пластин і підключений до високовольтного трансформатора і регульований статичний перетворювач частот. Пластини, встановлені перпендикулярно одна до одної таким чином, що загальна конструкція індуктора має вигляд стільників з квадратними осередками, при цьому в місці перерізу встановлені ізолятори, які забезпечують надійну ізоляцію між пластинами, а живлення подається по черзі на паралельно сформовані пластини блокіндуктору. UA 84935 U (54) ПРИСТРІЙ ДЛЯ ПЕРЕДПОСІВНОЇ ЕЛЕКТРИЧНОЇ ОБРОБКИ НАСІННЯ UA 84935 U UA 84935 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільського господарства, а саме до передпосівної обробки насіння. Відомий пристрій для передпосівної електричної обробки насіння, який містить кожух і шнек, 3 які є електродами (А.с. НРБ. № 30631, МПК 01С 1/00, 1981 p.). Недоліком відомої конструкції є нерівномірність розподілення електричного поля у робочій зоні, що не дає можливості рівномірно обробити посівний матеріал та можливості електричного пробою між верхніми частинами шнека та протилежними електродами. Найбільш близьким технічним рішенням, вибраним як прототип, є пристрій (Пат. № 213733, 3 Россия, МПК А01 31/00), який має блок-індуктор, виконаний з ізольованих пластин і підключений до високовольтного трансформатора і регульованого статичного перетворювача частоти. Недоліками цього пристрою є обмежена кількість одночасно оброблюваного насіння, яка пов'язана з малим біологічним ефектом мікроелектричних струмів, що проникають вздовж більшої осі поверхні посівного матеріалу. В основу корисної моделі поставлена задача вдосконалення пристрою для передпосівної обробки насіння, в якому шляхом модифікації конструкції пластин блок-індуктора, забезпечується збільшення об'єму одночасно оброблюваного насіння, скорочення тривалості в часі процесу передпосівної обробки насіння. І, як наслідок, підвищується продуктивність пристрою та знижуються енерговитрати. Поставлена задача вирішується тим, що у пристрої для передпосівної обробки насіння, що містить блок-індуктор виконаний з ізольованих пластин і підключений до високовольтного трансформатора, регульований статичний перетворювач частот, згідно з пропонованою корисною моделлю, встановлені пластини перпендикулярно одна до одної таким чином, що загальна конструкція блок-індуктора має вигляд стільників з квадратними осередками, при цьому в місці перерізу встановлені ізолятори, які забезпечують надійну ізоляцію між пластинами, а живлення подається по черзі на паралельно сформовані пластини блокіндуктора. Таким чином, запропонована конструкція дозволяє обробити кожне насіння по повздовжній осі та зробити більш ефективним процес передпосівної обробки посівного матеріалу. Суть запропонованої корисної моделі поясняються кресленням. На фіг. 1 зображена структурна схема пристрою для передпосівної обробки насіння; на фіг. 2 - конструкція стільників з квадратними осередками. Пристрій для передпосівної електричної обробки насіння складається з регульованого статичного перетворювача частоти 1, який подає електричний сигнал високої частоти на високовольтний трансформатор 2. Збільшена напруга високої частоти подається на блокіндуктор 3, який живить ізольовані пластини 4. Для збільшення енергозабезпеченості роботи пристрою, в місцях перетину ізольованих пластин 4, встановлені ізолятори 5. Запропонований пристрій працює таким чином. Насіння засипають у стільники між ізольованими пластинами 4. Подають живлення до регульованого статичного перетворювача 1, який збільшує частоту. За допомогою трансформатора 2 високочастотна напруга збільшується по амплітуді та подається на блокіндуктор 3, який передає енергію на ізольовані пластини 4. Блок-індуктор 3 подає електричне живлення на ізольовані пластини 4 так, що, по-перше, живляться ізольовані пластини 4 одного (паралельного) напрямку, через період - другого (перпендикулярного) напрямку. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для передпосівної електричної обробки насіння, що містить блок-індуктор, виконаний з ізольованих пластин і підключений до високовольтного трансформатора і регульований статичний перетворювач частот, який відрізняється тим, що пластини встановлені перпендикулярно одна до одної таким чином, що загальна конструкція індуктора має вигляд стільників з квадратними осередками, при цьому в місці перерізу встановлені ізолятори, які забезпечують надійну ізоляцію між пластинами, а живлення подається по черзі на паралельно сформовані пластини блок-індуктора. 1 UA 84935 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
