Гвинтова секційна спіраль

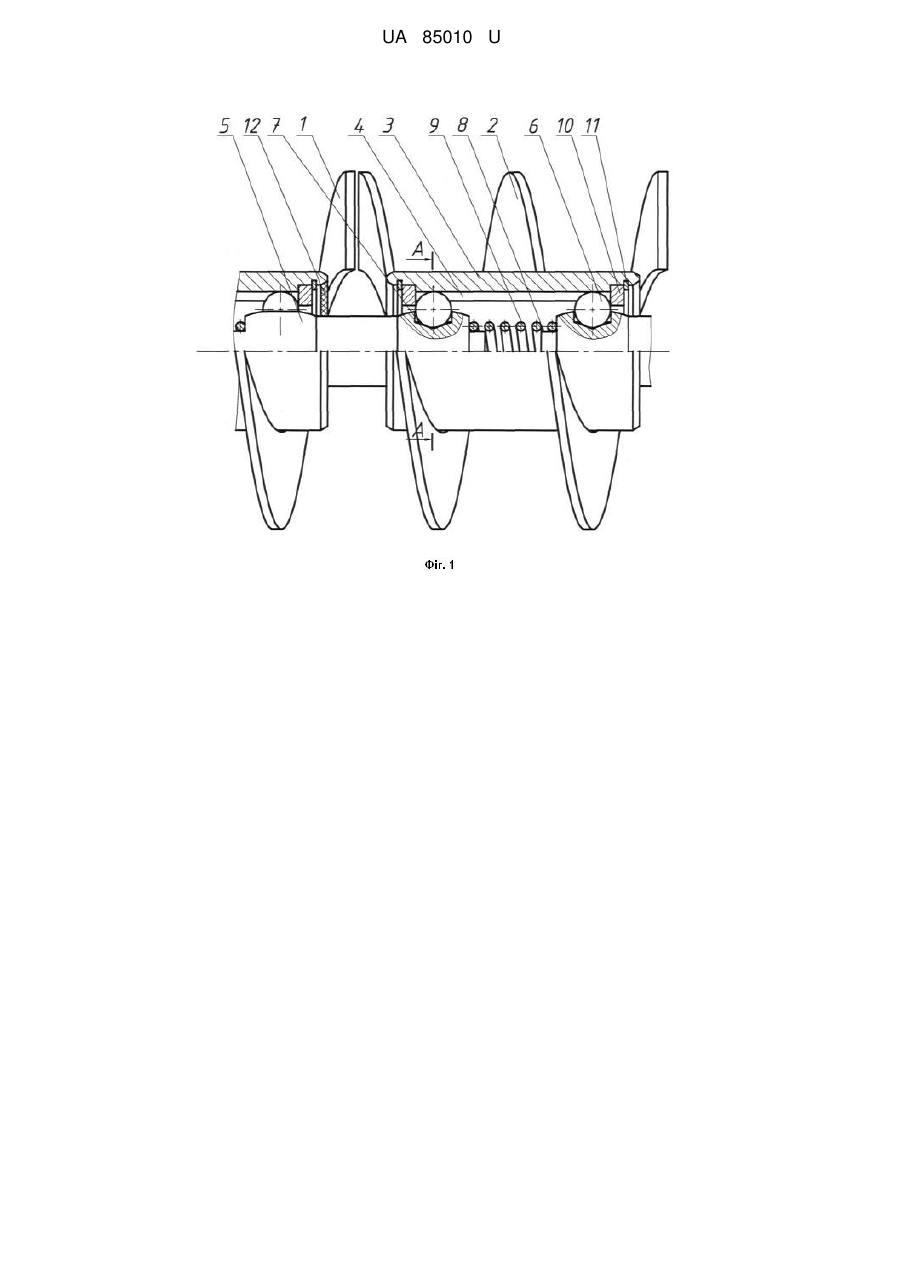

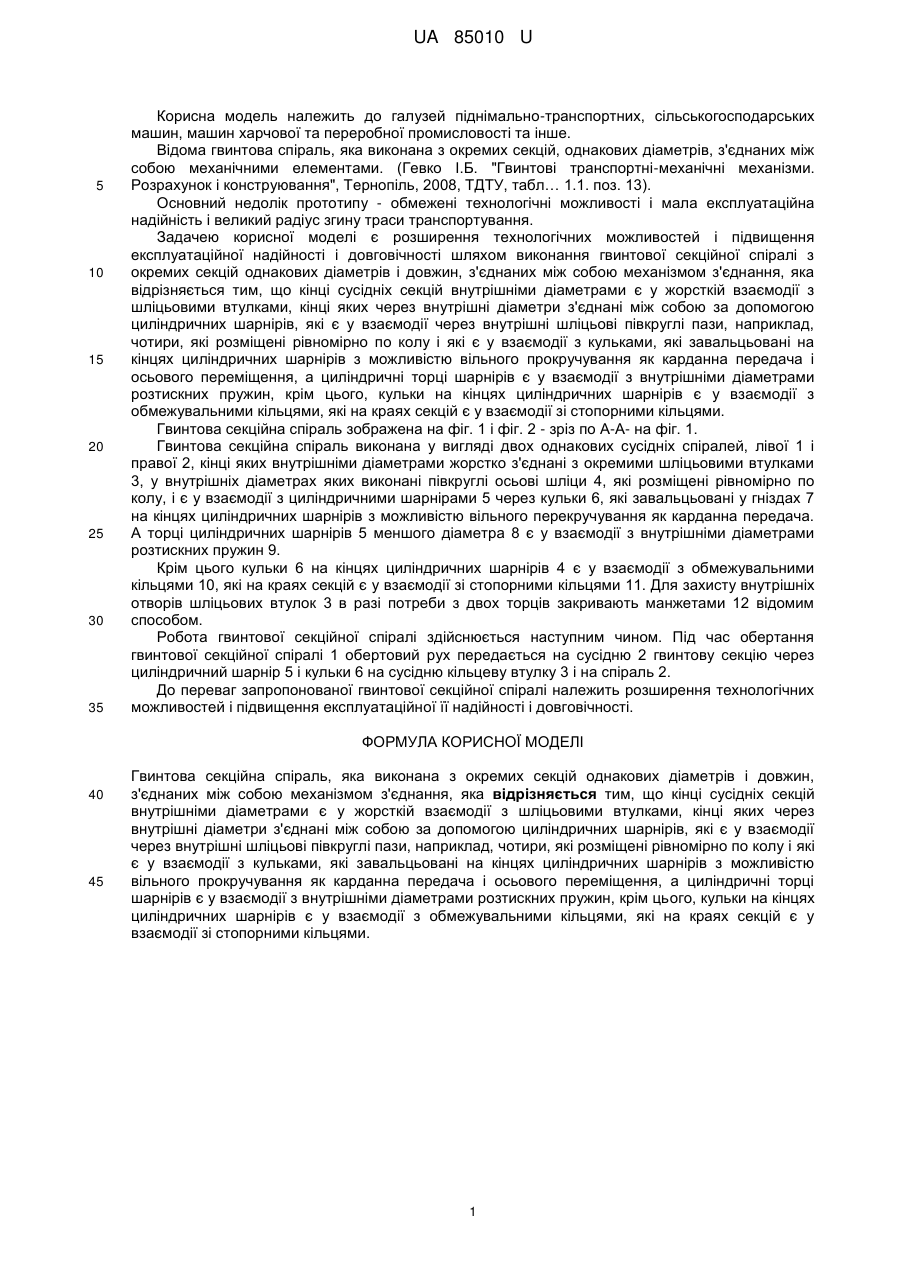

Реферат: Гвинтова секційна спіраль виконана з окремих секцій однакових діаметрів і довжин, з'єднаних між собою механізмом з'єднання. Кінці сусідніх секцій внутрішніми діаметрами є у жорсткій взаємодії з шліцьовими втулками, кінці яких через внутрішні діаметри з'єднані між собою за допомогою циліндричних шарнірів, які є у взаємодії через внутрішні шліцьові півкруглі пази, наприклад, чотири, які розміщені рівномірно по колу і які є у взаємодії з кульками, які завальцьовані на кінцях циліндричних шарнірів з можливістю вільного прокручування як карданна передача і осьового переміщення, а циліндричні торці шарнірів є у взаємодії з внутрішніми діаметрами розтискних пружин, крім цього, кульки на кінцях циліндричних шарнірів є у взаємодії з обмежувальними кільцями, які на краях секцій є у взаємодії зі стопорними кільцями. UA 85010 U (12) UA 85010 U UA 85010 U 5 10 15 20 25 30 35 Корисна модель належить до галузей піднімально-транспортних, сільськогосподарських машин, машин харчової та переробної промисловості та інше. Відома гвинтова спіраль, яка виконана з окремих секцій, однакових діаметрів, з'єднаних між собою механічними елементами. (Гевко І.Б. "Гвинтові транспортні-механічні механізми. Розрахунок і конструювання", Тернопіль, 2008, ТДТУ, табл… 1.1. поз. 13). Основний недолік прототипу - обмежені технологічні можливості і мала експлуатаційна надійність і великий радіус згину траси транспортування. Задачею корисної моделі є розширення технологічних можливостей і підвищення експлуатаційної надійності і довговічності шляхом виконання гвинтової секційної спіралі з окремих секцій однакових діаметрів і довжин, з'єднаних між собою механізмом з'єднання, яка відрізняється тим, що кінці сусідніх секцій внутрішніми діаметрами є у жорсткій взаємодії з шліцьовими втулками, кінці яких через внутрішні діаметри з'єднані між собою за допомогою циліндричних шарнірів, які є у взаємодії через внутрішні шліцьові півкруглі пази, наприклад, чотири, які розміщені рівномірно по колу і які є у взаємодії з кульками, які завальцьовані на кінцях циліндричних шарнірів з можливістю вільного прокручування як карданна передача і осьового переміщення, а циліндричні торці шарнірів є у взаємодії з внутрішніми діаметрами розтискних пружин, крім цього, кульки на кінцях циліндричних шарнірів є у взаємодії з обмежувальними кільцями, які на краях секцій є у взаємодії зі стопорними кільцями. Гвинтова секційна спіраль зображена на фіг. 1 і фіг. 2 - зріз по А-А- на фіг. 1. Гвинтова секційна спіраль виконана у вигляді двох однакових сусідніх спіралей, лівої 1 і правої 2, кінці яких внутрішніми діаметрами жорстко з'єднані з окремими шліцьовими втулками 3, у внутрішніх діаметрах яких виконані півкруглі осьові шліци 4, які розміщені рівномірно по колу, і є у взаємодії з циліндричними шарнірами 5 через кульки 6, які завальцьовані у гніздах 7 на кінцях циліндричних шарнірів з можливістю вільного перекручування як карданна передача. А торці циліндричних шарнірів 5 меншого діаметра 8 є у взаємодії з внутрішніми діаметрами розтискних пружин 9. Крім цього кульки 6 на кінцях циліндричних шарнірів 4 є у взаємодії з обмежувальними кільцями 10, які на краях секцій є у взаємодії зі стопорними кільцями 11. Для захисту внутрішніх отворів шліцьових втулок 3 в разі потреби з двох торців закривають манжетами 12 відомим способом. Робота гвинтової секційної спіралі здійснюється наступним чином. Під час обертання гвинтової секційної спіралі 1 обертовий рух передається на сусідню 2 гвинтову секцію через циліндричний шарнір 5 і кульки 6 на сусідню кільцеву втулку 3 і на спіраль 2. До переваг запропонованої гвинтової секційної спіралі належить розширення технологічних можливостей і підвищення експлуатаційної її надійності і довговічності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Гвинтова секційна спіраль, яка виконана з окремих секцій однакових діаметрів і довжин, з'єднаних між собою механізмом з'єднання, яка відрізняється тим, що кінці сусідніх секцій внутрішніми діаметрами є у жорсткій взаємодії з шліцьовими втулками, кінці яких через внутрішні діаметри з'єднані між собою за допомогою циліндричних шарнірів, які є у взаємодії через внутрішні шліцьові півкруглі пази, наприклад, чотири, які розміщені рівномірно по колу і які є у взаємодії з кульками, які завальцьовані на кінцях циліндричних шарнірів з можливістю вільного прокручування як карданна передача і осьового переміщення, а циліндричні торці шарнірів є у взаємодії з внутрішніми діаметрами розтискних пружин, крім цього, кульки на кінцях циліндричних шарнірів є у взаємодії з обмежувальними кільцями, які на краях секцій є у взаємодії зі стопорними кільцями. 1 UA 85010 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
