Секційна гвинтова спіраль

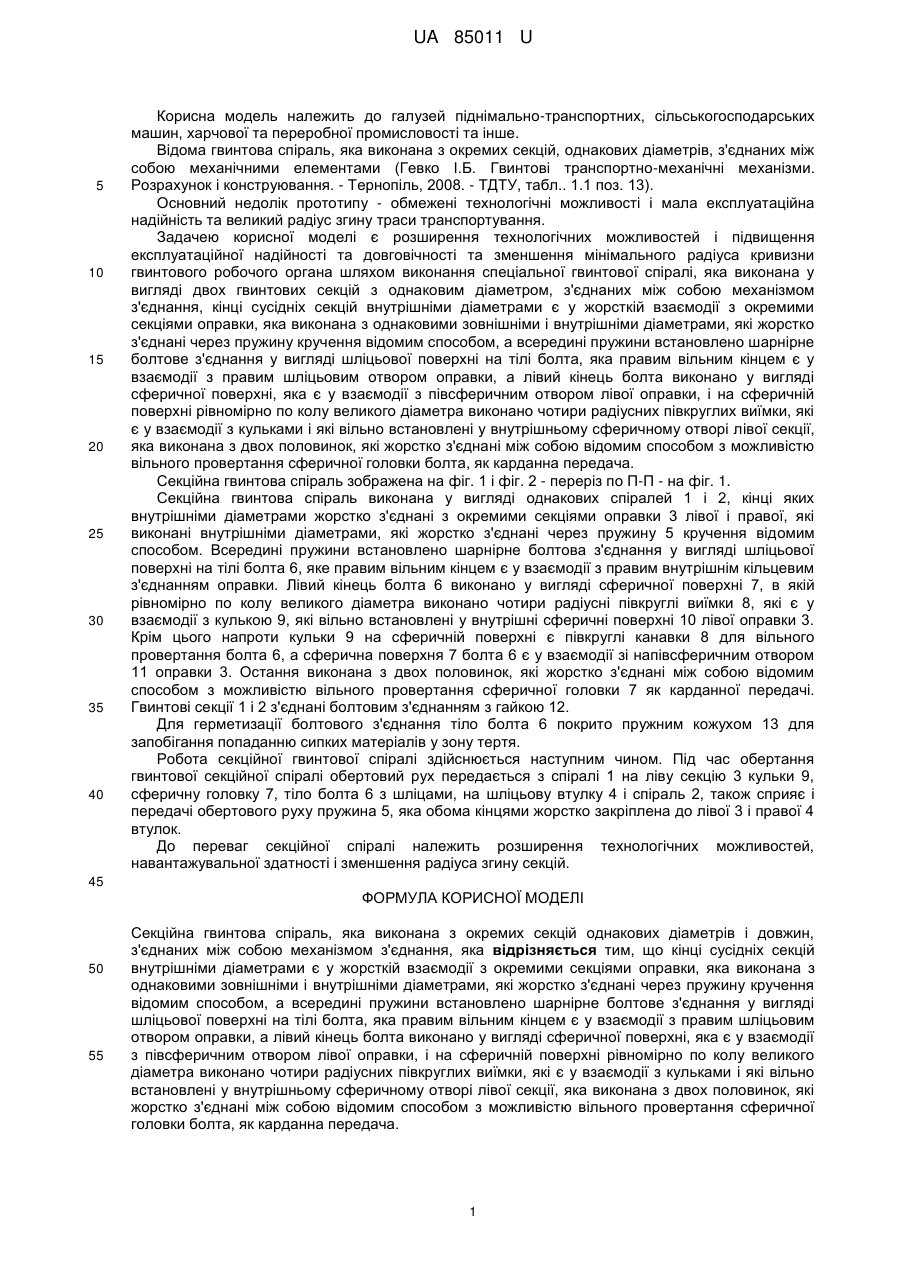

Реферат: Секційна гвинтова спіраль виконана з окремих секцій однакових діаметрів і довжин, з'єднаних між собою механізмом з'єднання. Кінці сусідніх секцій внутрішніми діаметрами є у жорсткій взаємодії з окремими секціями оправки, яка виконана з однаковими зовнішніми і внутрішніми діаметрами, які жорстко з'єднані через пружину кручення відомим способом, а всередині пружини встановлено шарнірне болтове з'єднання у вигляді шліцьової поверхні на тілі болта, яка правим вільним кінцем є у взаємодії з правим шліцьовим отвором оправки, а лівий кінець болта виконано у вигляді сферичної поверхні. UA 85011 U (12) UA 85011 U UA 85011 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузей піднімально-транспортних, сільськогосподарських машин, харчової та переробної промисловості та інше. Відома гвинтова спіраль, яка виконана з окремих секцій, однакових діаметрів, з'єднаних між собою механічними елементами (Гевко І.Б. Гвинтові транспортно-механічні механізми. Розрахунок і конструювання. - Тернопіль, 2008. - ТДТУ, табл.. 1.1 поз. 13). Основний недолік прототипу - обмежені технологічні можливості і мала експлуатаційна надійність та великий радіус згину траси транспортування. Задачею корисної моделі є розширення технологічних можливостей і підвищення експлуатаційної надійності та довговічності та зменшення мінімального радіуса кривизни гвинтового робочого органа шляхом виконання спеціальної гвинтової спіралі, яка виконана у вигляді двох гвинтових секцій з однаковим діаметром, з'єднаних між собою механізмом з'єднання, кінці сусідніх секцій внутрішніми діаметрами є у жорсткій взаємодії з окремими секціями оправки, яка виконана з однаковими зовнішніми і внутрішніми діаметрами, які жорстко з'єднані через пружину кручення відомим способом, а всередині пружини встановлено шарнірне болтове з'єднання у вигляді шліцьової поверхні на тілі болта, яка правим вільним кінцем є у взаємодії з правим шліцьовим отвором оправки, а лівий кінець болта виконано у вигляді сферичної поверхні, яка є у взаємодії з півсферичним отвором лівої оправки, і на сферичній поверхні рівномірно по колу великого діаметра виконано чотири радіусних півкруглих виїмки, які є у взаємодії з кульками і які вільно встановлені у внутрішньому сферичному отворі лівої секції, яка виконана з двох половинок, які жорстко з'єднані між собою відомим способом з можливістю вільного провертання сферичної головки болта, як карданна передача. Секційна гвинтова спіраль зображена на фіг. 1 і фіг. 2 - переріз по П-П - на фіг. 1. Секційна гвинтова спіраль виконана у вигляді однакових спіралей 1 і 2, кінці яких внутрішніми діаметрами жорстко з'єднані з окремими секціями оправки 3 лівої і правої, які виконані внутрішніми діаметрами, які жорстко з'єднані через пружину 5 кручення відомим способом. Всередині пружини встановлено шарнірне болтова з'єднання у вигляді шліцьової поверхні на тілі болта 6, яке правим вільним кінцем є у взаємодії з правим внутрішнім кільцевим з'єднанням оправки. Лівий кінець болта 6 виконано у вигляді сферичної поверхні 7, в якій рівномірно по колу великого діаметра виконано чотири радіусні півкруглі виїмки 8, які є у взаємодії з кулькою 9, які вільно встановлені у внутрішні сферичні поверхні 10 лівої оправки 3. Крім цього напроти кульки 9 на сферичній поверхні є півкруглі канавки 8 для вільного провертання болта 6, а сферична поверхня 7 болта 6 є у взаємодії зі напівсферичним отвором 11 оправки 3. Остання виконана з двох половинок, які жорстко з'єднані між собою відомим способом з можливістю вільного провертання сферичної головки 7 як карданної передачі. Гвинтові секції 1 і 2 з'єднані болтовим з'єднанням з гайкою 12. Для герметизації болтового з'єднання тіло болта 6 покрито пружним кожухом 13 для запобігання попаданню сипких матеріалів у зону тертя. Робота секційної гвинтової спіралі здійснюється наступним чином. Під час обертання гвинтової секційної спіралі обертовий рух передається з спіралі 1 на ліву секцію 3 кульки 9, сферичну головку 7, тіло болта 6 з шліцами, на шліцьову втулку 4 і спіраль 2, також сприяє і передачі обертового руху пружина 5, яка обома кінцями жорстко закріплена до лівої 3 і правої 4 втулок. До переваг секційної спіралі належить розширення технологічних можливостей, навантажувальної здатності і зменшення радіуса згину секцій. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Секційна гвинтова спіраль, яка виконана з окремих секцій однакових діаметрів і довжин, з'єднаних між собою механізмом з'єднання, яка відрізняється тим, що кінці сусідніх секцій внутрішніми діаметрами є у жорсткій взаємодії з окремими секціями оправки, яка виконана з однаковими зовнішніми і внутрішніми діаметрами, які жорстко з'єднані через пружину кручення відомим способом, а всередині пружини встановлено шарнірне болтове з'єднання у вигляді шліцьової поверхні на тілі болта, яка правим вільним кінцем є у взаємодії з правим шліцьовим отвором оправки, а лівий кінець болта виконано у вигляді сферичної поверхні, яка є у взаємодії з півсферичним отвором лівої оправки, і на сферичній поверхні рівномірно по колу великого діаметра виконано чотири радіусних півкруглих виїмки, які є у взаємодії з кульками і які вільно встановлені у внутрішньому сферичному отворі лівої секції, яка виконана з двох половинок, які жорстко з'єднані між собою відомим способом з можливістю вільного провертання сферичної головки болта, як карданна передача. 1 UA 85011 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
