Електронно-оптична система для кольорових кінескопів

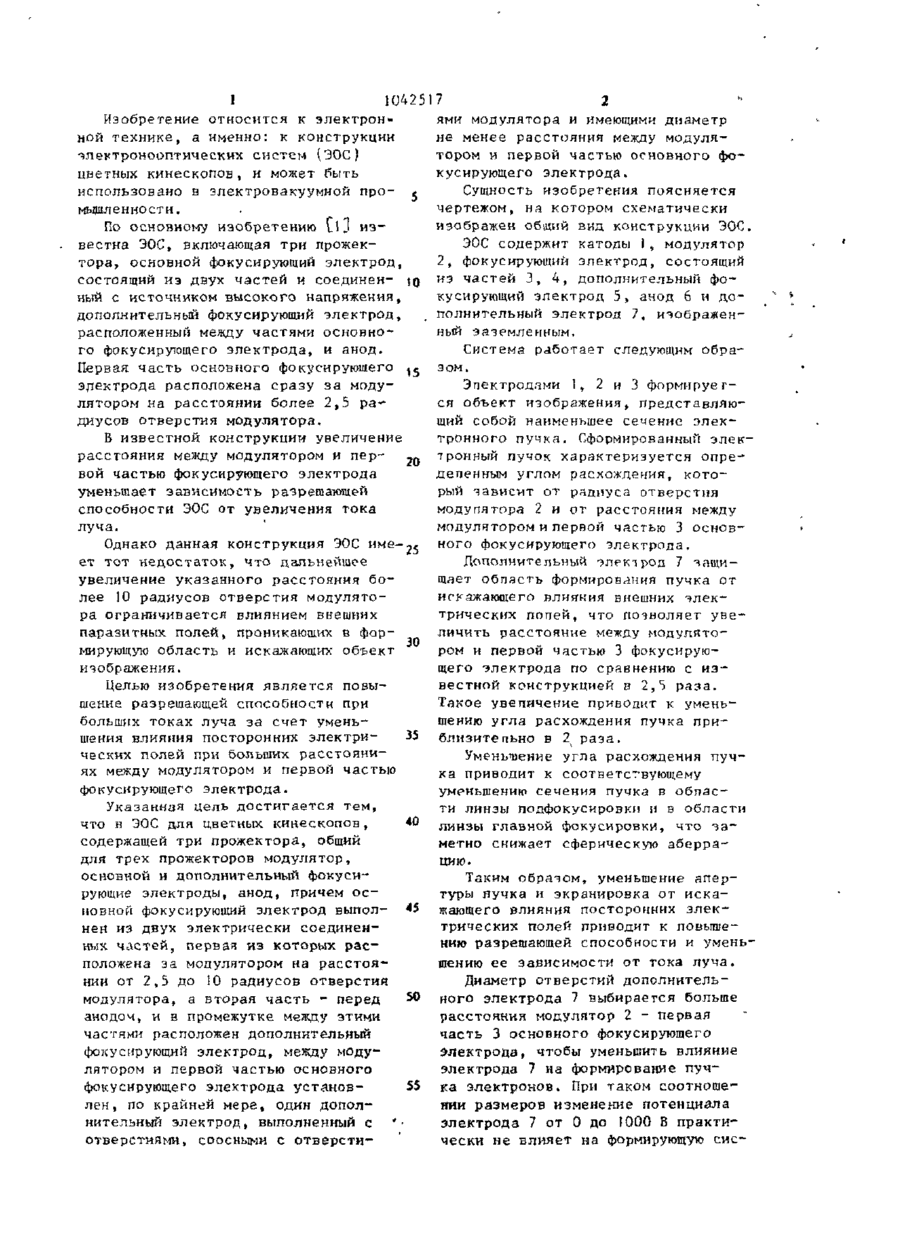

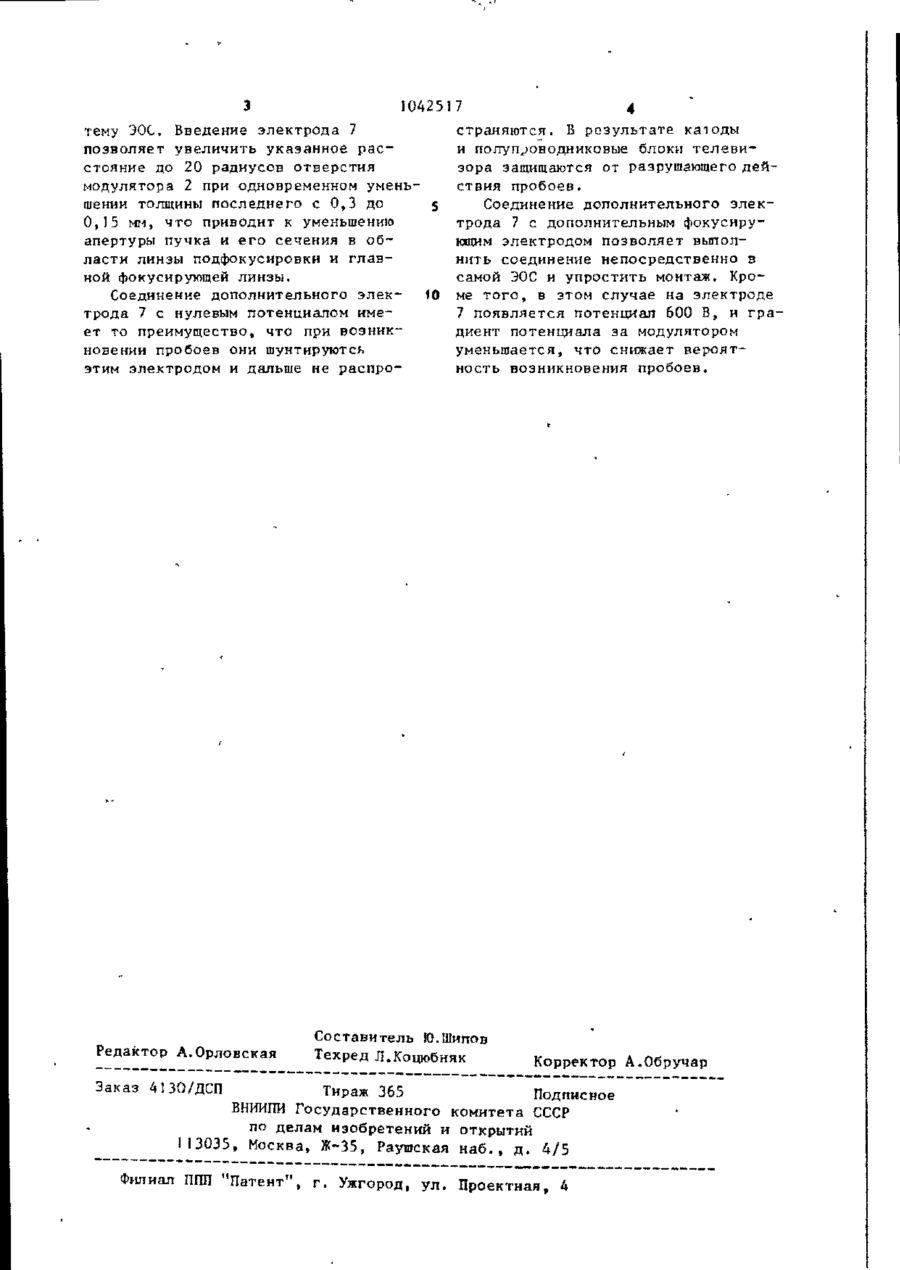

ЭЛЕКТРОННО-ОПТИЧЕСКАЯ СИСТЕМА ДЛЯ ЦВЕТНЫХ КИНЕСКОПОВ по а в т , с в . № 902621, о т л и ч а ю щ а я с я тем, ч т о , с целью повышения разрешающей способности при больших токах луча за счет уменьшения влияния посторонних электрических полей, между модулятором и п е р вой частью основного фокусирующего электрода установлен, по крайней мере, один дополнительный электрод, выполненный с отверстиями, соосными с отверстиями модулятора и имеющими диаметр не менее расстояния между модулятором и первой частью о с новного фокусирующего электрода. (Л to ел r~r: 1 10425 Изобретение относится к электронной технике, а именно: к конструкции электронооптических систем (ЭОС) цветных кинескопов, и может быть использовано в электровакуумной про- ^ мыщлениости. По основному изобретению 111 известна ЭОС, включающая три прожектора, основной фокусирующий электрод, состоящий из двух частей и соединен- JO ный с источником высокого напряжения, дополнительный фокусирующий электрод, расположенный между частями основного фокусирующего электрода, и анод. Первая часть основного фокусирующего ^ электрода расположена сразу за модулятором на расстоянии более 2,5 радиусов отверстия модулятора. В известной конструкции увеличение расстояния между модулятором и пер- JQ вой частью фокусирующего электрода уменьшает зависимость разрешающей способности ЭОС от увеличения тока луча. Однако данная конструкция ЭОС име-,5 ет тот недостаток, что дальнейшее увеличение указанного расстояния более 10 радиусов отверстия модулятора ограничивается влиянием внешних паразитных полей, проникающих в формирующую область и искажающих объект 30 изображения. Целью изобретения является повышение разрешающей способности при больших токах луча за счет уменьшения влияния посторонних электри35 ческих полей при больших расстояниях между модулятором и первой частью фокусирующего электрода. Указанная цель достигается тем, что в ЭОС для цветных кинескопов, 40 содержащей три прожектора, общий для трех прожекторов модулятор, основной и дополнительный фокусирующие электроды, анод, причем основной фокусирующий электрод выпол- *5 нен из двух электрически соединенных частей, первая из которых расположена за модулятором на расстоянии от 2,5 до 10 радиусов отверстия модулятора, а вторая часть - перед 50 анодом, и в промежутке между этими частями расположен дополнительный фокусирующий электрод, между модулятором и первой частью основного фокусирующего электрода установ55 лен, по крайней мере, один дополнительный электрод, выполненный с * • отверстиями, соосными с отверсти 1 2 ями модулятора и имеющими диаметр не менее расстояния между модулятором и первой частью основного фокусирующего электрода. Сущность изобретения поясняется чертежом, на котором схематически изображен общий вид конструкции ЭОС. ЭОС содержит катоды І, модулятор 2, фокусирующий электрод, состоящий из частей 3, 4, дополнительный фокусирующий электрод 5, анод 6 и дополнительный электрод 7, изображенный заземленным. Система работает следующим образом. Эпектродами 1, 2 и 3 формируется объект изображения, представляющий собой наименьшее сечение электронного пучка, Сформированный элект ронный пучок характеризуется опредепенным углом расхождения, который зависит от радиуса отверстия модупятора 2 и от расстояния между модулятором и первой частью 3 основного фокусирующего электрода. Дополнительный элект род 7 защищает обпэсть формирования пучка от искажающего влияния внешних электрических попей, что поэноляет увеличить расстояние между модулятором и первой частью 3 фокусирующего электрода по сравнению с известной конструкцией в 2,5 раза. Такое увепичение приводит к уменьшению угла расхождения пучка приблизительно в 2х раза. Уменьшение угла расхождения пучка приводит к соответствующему уменьшению сечения пучка в обпасти линзы подфокусировкн и в области линзы главной фокусировки, что заметно снижает сферическую аберрацию. Таким образом, уменьшение апертуры пучка и экранировка от искажающего влияния посторонних электрических полей приводит к повышению разрешающей способности и уменьшению ее зависимости от тока луча. Диаметр отверстий дополнительного электрода 7 выбирается больше расстояния модулятор 2 - первая часть 3 основного фокусирующего электрода, чтобы уменьшить влияние электрода 7 на формирование пучка электронов. При таком соотношении размеров изменение потенциала электрода 7 от 0 до 1000 В практически не влияет на формирующую сие З 104251 7 4 страняются. В результате кат оды тему ЭОС, Введение электрода 7 и полупроводниковые блоки телевипозволяет увеличить указанное расзора защищаются от разрушающего дейстояние до 20 радиусов отверстия ствия пробоев. модулятора 2 при одновременном уменьшении толщины последнего с 0,3 до s Соединение дополнительного элек0,15 мм, что приводит к уменьшению трода 7 с дополнительным фокусируапертуры пучка и его сечения в обющим электродом позволяет выполласти линзы подфокусировки и главнить соединение непосредственно в ной фокусирующей линзы. самой ЭОС и упростить монтаж. КроСоединение дополнительного элек- 10 ме того, в этом случае на электроде 7 появляется потенциал 600 В, и гратрода 7 с нулевым потенциалом имедиент потенциала за модулятором ет то преимущество, что при возникуменьшается, что снижает вероятновении пробоев они шунтируются ность возникновения пробоев. этим электродом и дальше не распро Составитель Ю.Шипов Корректор А.Обручар Заказ 4130/ДСП Тираж 365 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ПГШ "Патент", г. Ужгород, ул. Проектная, 4
