Секційний кожухотрубний теплообмінний апарат

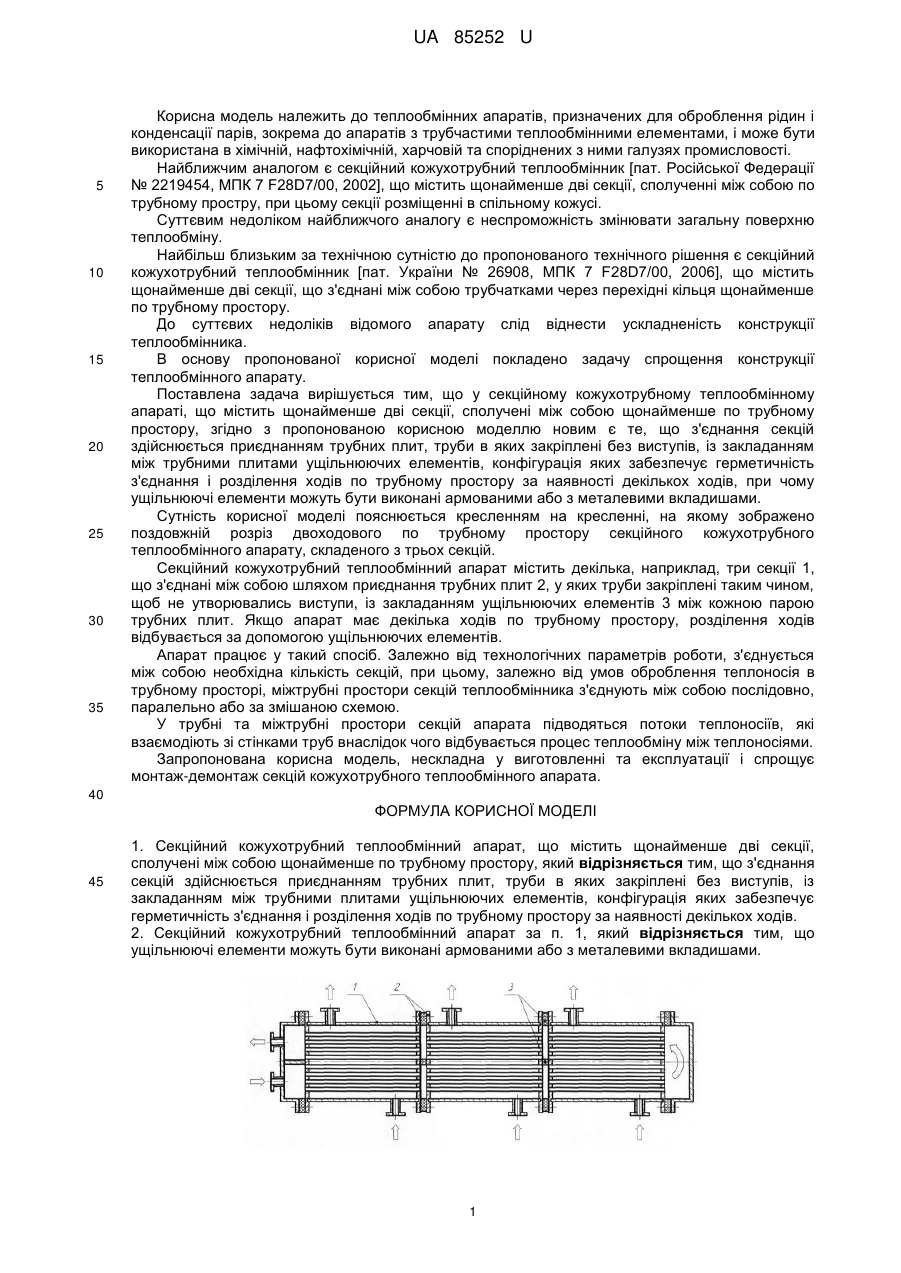

Реферат: Секційний кожухотрубний теплообмінний апарат містить секції, трубні простори, трубні плити, труби, ущільнюючі елементи. Конфігурація ущільнюючих елементів забезпечує герметичність з'єднання і розділення ходів по трубному простору за наявності декількох ходів. UA 85252 U (54) СЕКЦІЙНИЙ КОЖУХОТРУБНИЙ ТЕПЛООБМІННИЙ АПАРАТ UA 85252 U UA 85252 U 5 10 15 20 25 30 35 Корисна модель належить до теплообмінних апаратів, призначених для оброблення рідин і конденсації парів, зокрема до апаратів з трубчастими теплообмінними елементами, і може бути використана в хімічній, нафтохімічній, харчовій та споріднених з ними галузях промисловості. Найближчим аналогом є секційний кожухотрубний теплообмінник [пат. Російської Федерації № 2219454, МПК 7 F28D7/00, 2002], що містить щонайменше дві секції, сполученні між собою по трубному простру, при цьому секції розміщенні в спільному кожусі. Суттєвим недоліком найближчого аналогу є неспроможність змінювати загальну поверхню теплообміну. Найбільш близьким за технічною сутністю до пропонованого технічного рішення є секційний кожухотрубний теплообмінник [пат. України № 26908, МПК 7 F28D7/00, 2006], що містить щонайменше дві секції, що з'єднані між собою трубчатками через перехідні кільця щонайменше по трубному простору. До суттєвих недоліків відомого апарату слід віднести ускладненість конструкції теплообмінника. В основу пропонованої корисної моделі покладено задачу спрощення конструкції теплообмінного апарату. Поставлена задача вирішується тим, що у секційному кожухотрубному теплообмінному апараті, що містить щонайменше дві секції, сполучені між собою щонайменше по трубному простору, згідно з пропонованою корисною моделлю новим є те, що з'єднання секцій здійснюється приєднанням трубних плит, труби в яких закріплені без виступів, із закладанням між трубними плитами ущільнюючих елементів, конфігурація яких забезпечує герметичність з'єднання і розділення ходів по трубному простору за наявності декількох ходів, при чому ущільнюючі елементи можуть бути виконані армованими або з металевими вкладишами. Сутність корисної моделі пояснюється кресленням на кресленні, на якому зображено поздовжній розріз двоходового по трубному простору секційного кожухотрубного теплообмінного апарату, складеного з трьох секцій. Секційний кожухотрубний теплообмінний апарат містить декілька, наприклад, три секції 1, що з'єднані між собою шляхом приєднання трубних плит 2, у яких труби закріплені таким чином, щоб не утворювались виступи, із закладанням ущільнюючих елементів 3 між кожною парою трубних плит. Якщо апарат має декілька ходів по трубному простору, розділення ходів відбувається за допомогою ущільнюючих елементів. Апарат працює у такий спосіб. Залежно від технологічних параметрів роботи, з'єднується між собою необхідна кількість секцій, при цьому, залежно від умов оброблення теплоносія в трубному просторі, міжтрубні простори секцій теплообмінника з'єднують між собою послідовно, паралельно або за змішаною схемою. У трубні та міжтрубні простори секцій апарата підводяться потоки теплоносіїв, які взаємодіють зі стінками труб внаслідок чого відбувається процес теплообміну між теплоносіями. Запропонована корисна модель, нескладна у виготовленні та експлуатації і спрощує монтаж-демонтаж секцій кожухотрубного теплообмінного апарата. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 1. Секційний кожухотрубний теплообмінний апарат, що містить щонайменше дві секції, сполучені між собою щонайменше по трубному простору, який відрізняється тим, що з'єднання секцій здійснюється приєднанням трубних плит, труби в яких закріплені без виступів, із закладанням між трубними плитами ущільнюючих елементів, конфігурація яких забезпечує герметичність з'єднання і розділення ходів по трубному простору за наявності декількох ходів. 2. Секційний кожухотрубний теплообмінний апарат за п. 1, який відрізняється тим, що ущільнюючі елементи можуть бути виконані армованими або з металевими вкладишами. 1 UA 85252 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
