Планетарний генератор електричного струму/електродвигун кремінського

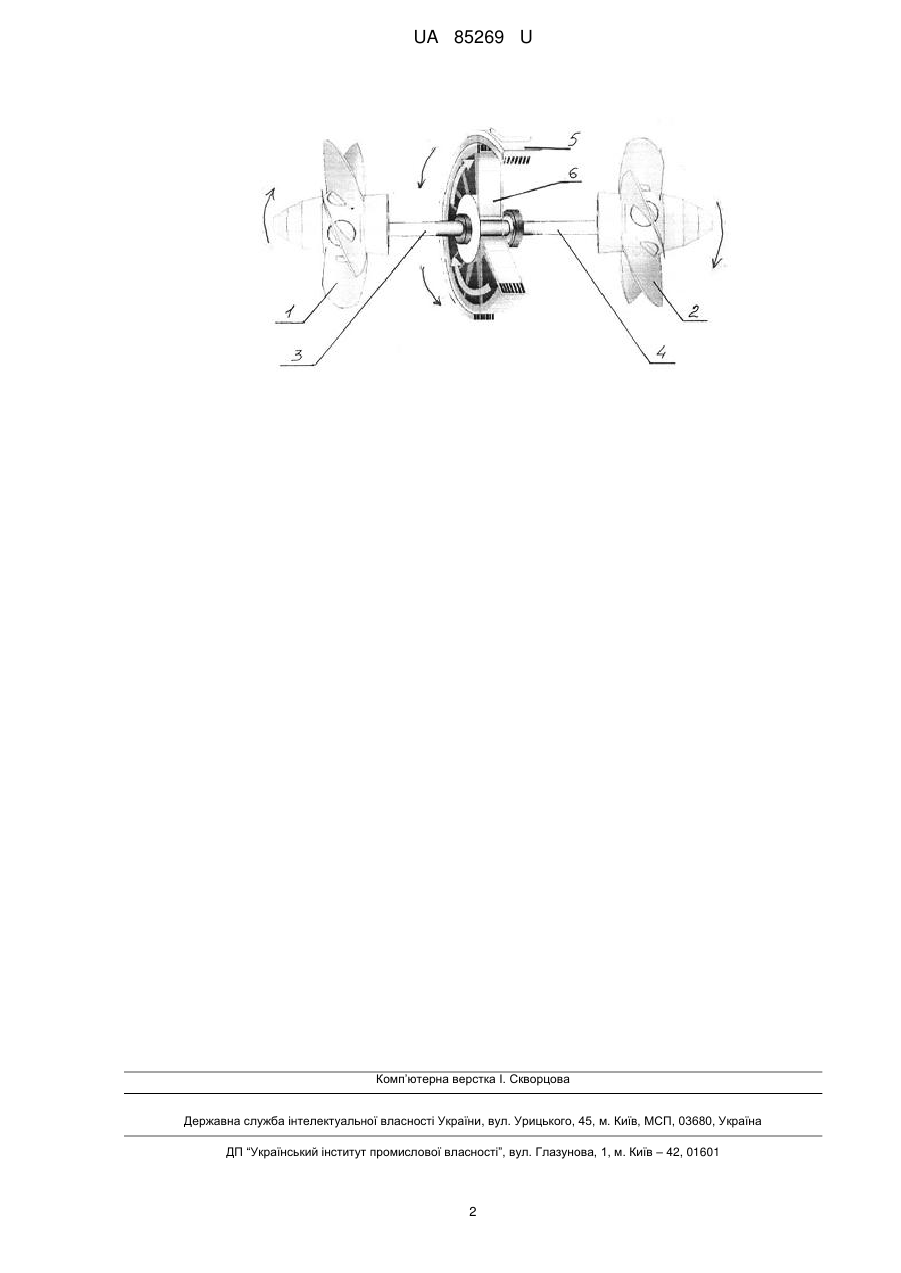

Реферат: UA 85269 U UA 85269 U 5 10 15 20 25 30 35 "Планетарний генератор електричного струму/електродвигун Кремінського", який містить "статор" (тут і надалі слово "Статор" взято в лапки, бо за визначенням у словниках - це "нерухома частина електричних машин") та ротор, встановлені з можливістю осьового обертання, систему збудження та систему, призначену для зняття виробленого струму, який відрізняється тим, що ротор та "статор" мають можливість обертання одночасно в протилежних напрямках та отримують/передають обертовий момент від/до двох окремих приводів (гідро- або вітрових турбін, коліс транспортних заходів). Пропонована корисна модель належить до галузі енергетики, а саме до генеруючих електричних машин (MПK HO2K). Корисна модель може знайти застосування в двигунах вітрових і гідроелектричних станцій, на залізничному транспорті, в автомобілебудуванні, а також в інших галузях промисловості. Відомий генератор електричного струму, в якому статор нерухомо закріплений на станині, а ротор обертається в його порожнині. Найбільш близьким аналогом до технічного рішення, що заявляється, є патент України № 3244 від 15.10.2004, який розкриває генератор електричного струму, що містить два ротори співвісно встановлені на валу і кінематично з'єднані один з одним за допомогою зубчастої планетарної трансмісії із можливістю обертання в протилежних напрямках. Такий генератор містить складний передаточний механізм, за рахунок чого зменшується ККД, збільшуються габарити. Окрім цього велика кількість зубчатих передач при роботі збільшить шумові характеристики генератора. В основу корисної модель поставлена задача вдосконалення електричного генератора. Суть корисної моделі розкривається на кресленні. Обертаючий момент від гідро- або вітрових турбін (1, 2) передається через вали (3, 4) на ротор (5) та "статор" (6). У випадку, коли дана корисна модель використовується як електродвигун для електромобіля, обертаючий момент передається у зворотному напрямку до коліс транспортного засобу. У випадку, коли немає можливості конструктивно встановити лопаті турбін для обертання в протилежних напрямках та при використанні в автомобільному транспорті, додається одна планетарна передача. Зустрічне обертання ротора і "статора" забезпечує підвищення швидкості обертів генератора у два рази. Внаслідок підвищення кількості зарядів, що переносяться по мережі, збільшується частота струму. У свою чергу, зростання числа переносимих за одиницю часу зарядів рівносильне збільшенню струму в ланцюзі та зменшенню його опору, що дозволяє передачу більших об'ємів електричної енергії на більші відстані. Крім цього використання даного пристрою як двигуна електромобіля та на залізничному транспорті, дозволить значно збільшити ефект у режимі рекуперації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Планетарний генератор електричного струму, який містить "статор" та ротор, встановлені з можливістю осьового обертання, систему збудження та систему, призначену для зняття виробленого струму, який відрізняється тим, що ротор та "статор" мають можливість обертання одночасно в протилежних напрямках та отримують/передають обертовий момент від/до двох окремих приводів - гідро- або вітрових турбін, коліс транспортних заходів. 1 UA 85269 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
