Перемішуючий пристрій

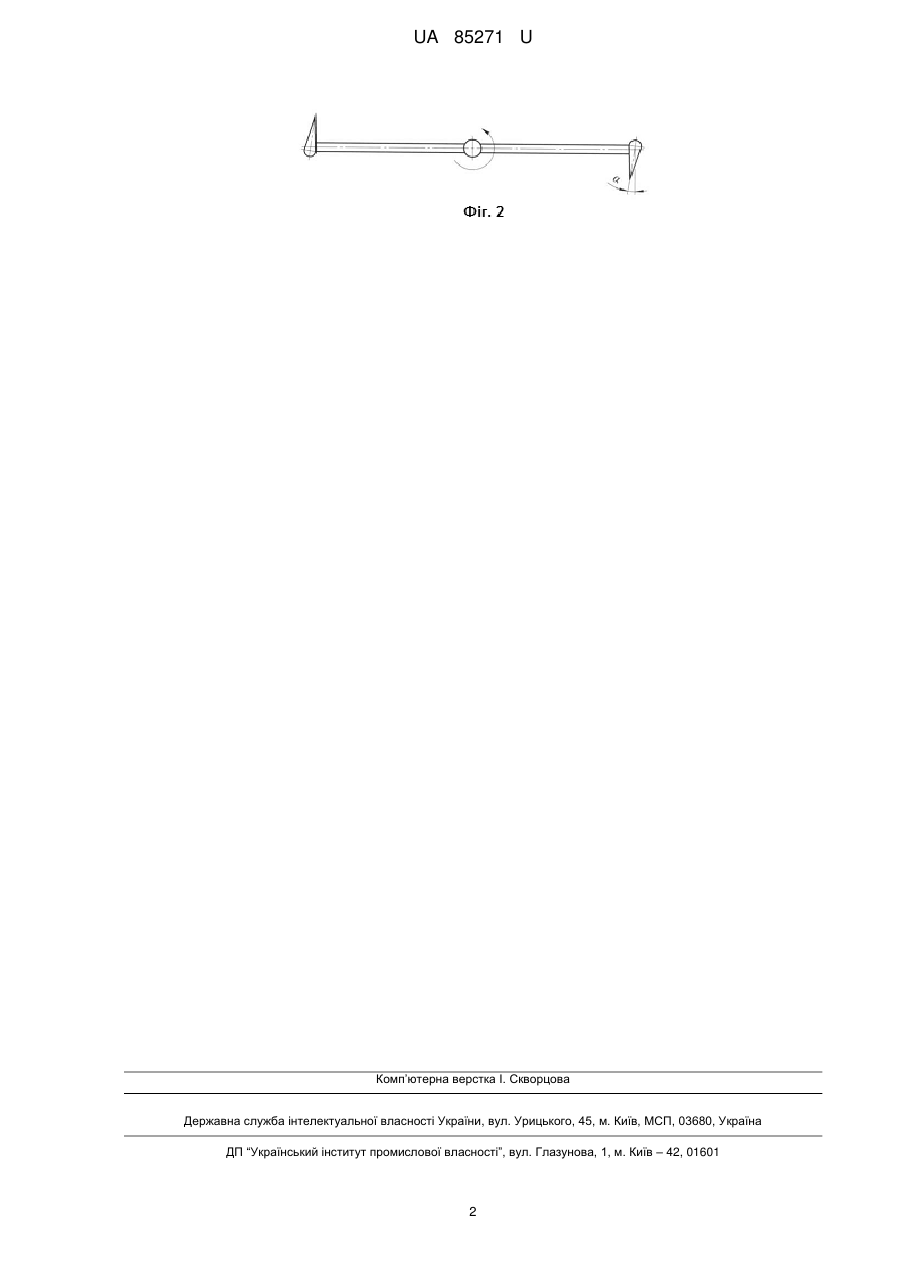

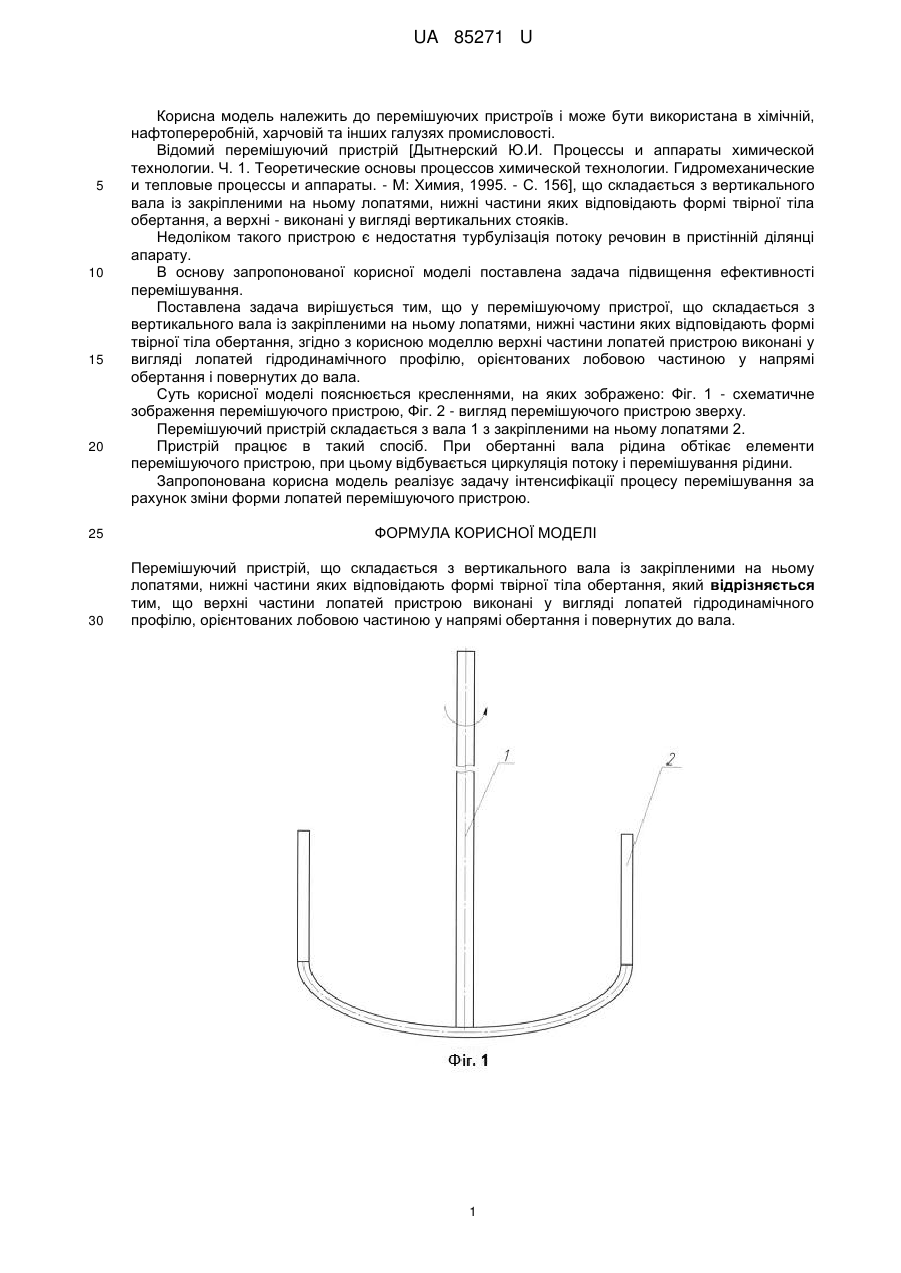

Реферат: Перемішуючий пристрій складається з вертикального вала із закріпленими на ньому лопатями, нижні частини яких відповідають формі твірної тіла обертання. Верхні частини лопатей пристрою виконані у вигляді лопатей гідродинамічного профілю, орієнтованих лобовою частиною у напрямі обертання і повернутих до вала. UA 85271 U (12) UA 85271 U UA 85271 U 5 10 15 20 25 30 Корисна модель належить до перемішуючих пристроїв і може бути використана в хімічній, нафтопереробній, харчовій та інших галузях промисловості. Відомий перемішуючий пристрій [Дытнерский Ю.И. Процессы и аппараты химической технологии. Ч. 1. Теоретические основы процессов химической технологии. Гидромеханические и тепловые процессы и аппараты. - М: Химия, 1995. - С. 156], що складається з вертикального вала із закріпленими на ньому лопатями, нижні частини яких відповідають формі твірної тіла обертання, а верхні - виконані у вигляді вертикальних стояків. Недоліком такого пристрою є недостатня турбулізація потоку речовин в пристінній ділянці апарату. В основу запропонованої корисної моделі поставлена задача підвищення ефективності перемішування. Поставлена задача вирішується тим, що у перемішуючому пристрої, що складається з вертикального вала із закріпленими на ньому лопатями, нижні частини яких відповідають формі твірної тіла обертання, згідно з корисною моделлю верхні частини лопатей пристрою виконані у вигляді лопатей гідродинамічного профілю, орієнтованих лобовою частиною у напрямі обертання і повернутих до вала. Суть корисної моделі пояснюється кресленнями, на яких зображено: Фіг. 1 - схематичне зображення перемішуючого пристрою, Фіг. 2 - вигляд перемішуючого пристрою зверху. Перемішуючий пристрій складається з вала 1 з закріпленими на ньому лопатями 2. Пристрій працює в такий спосіб. При обертанні вала рідина обтікає елементи перемішуючого пристрою, при цьому відбувається циркуляція потоку і перемішування рідини. Запропонована корисна модель реалізує задачу інтенсифікації процесу перемішування за рахунок зміни форми лопатей перемішуючого пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Перемішуючий пристрій, що складається з вертикального вала із закріпленими на ньому лопатями, нижні частини яких відповідають формі твірної тіла обертання, який відрізняється тим, що верхні частини лопатей пристрою виконані у вигляді лопатей гідродинамічного профілю, орієнтованих лобовою частиною у напрямі обертання і повернутих до вала. 1 UA 85271 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
