Перемішуючий пристрій
Номер патенту: 45226
Опубліковано: 26.10.2009
Автори: Мельник Олександр Петрович, Дзюба Микола Григорович, Рябцев Геннадій Леонідович
Формула / Реферат
Перемішуючий пристрій, що містить вал і закріплений на одному його кінці робочий орган, що має несучі лопаті і лопаті прямокутної форми, який містить втулку з встановленими на однаковій відстані від її торців і закріпленими на ній двома жорсткими дисками, які входять в прорізи хрестоподібно розташованих несучих лопатей і які слугують для фіксації їх у вертикальній площині, несучі лопаті нерухомо закріплені на втулці і мають симетрично розміщені посадочні площадки, на яких закріплені бандажні кільця, у місці розташування бандажного кільця несучі лопаті з'єднані нерухомо бандажними дугами, ззовні на бандажному кільці закріплені лопаті прямокутної форми, які розташовані радіально і рівномірно по дві лопаті між несучими лопатями, який відрізняється тим, що несучі лопаті виконані увігнутими у бік обертання мішалки.
Текст

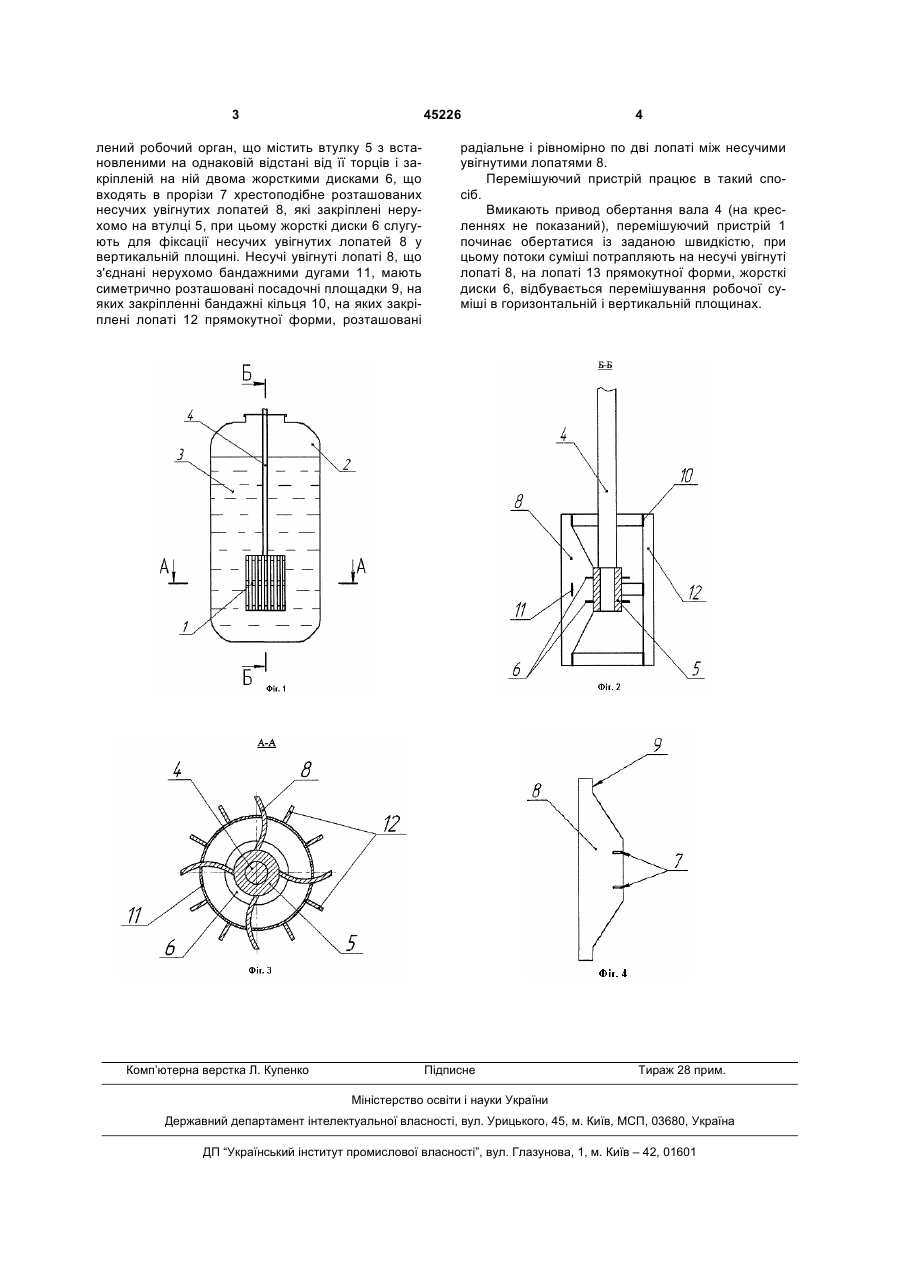

Перемішуючий пристрій, що містить вал і закріплений на одному його кінці робочий орган, що має несучі лопаті і лопаті прямокутної форми, який містить втулку з встановленими на однаковій від 3 45226 лений робочий орган, що містить втулку 5 з встановленими на однаковій відстані від її торців і закріпленій на ній двома жорсткими дисками 6, що входять в прорізи 7 хрестоподібне розташованих несучих увігнутих лопатей 8, які закріплені нерухомо на втулці 5, при цьому жорсткі диски 6 слугують для фіксації несучих увігнутих лопатей 8 у вертикальній площині. Несучі увігнуті лопаті 8, що з'єднані нерухомо бандажними дугами 11, мають симетрично розташовані посадочні площадки 9, на яких закріпленні бандажні кільця 10, на яких закріплені лопаті 12 прямокутної форми, розташовані Комп’ютерна верстка Л. Купенко 4 радіальне і рівномірно по дві лопаті між несучими увігнутими лопатями 8. Перемішуючий пристрій працює в такий спосіб. Вмикають привод обертання вала 4 (на кресленнях не показаний), перемішуючий пристрій 1 починає обертатися із заданою швидкістю, при цьому потоки суміші потрапляють на несучі увігнуті лопаті 8, на лопаті 13 прямокутної форми, жорсткі диски 6, відбувається перемішування робочої суміші в горизонтальній і вертикальній площинах. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMixing device
Автори англійськоюDziuba Mykola Hryhorovych, Riabtsev Hennadii Leonidovych, Melnyk Oleksandr Petrovych
Назва патенту російськоюПеремешивающее устройство
Автори російськоюДзюба Николай Григорьевич, Рябцев Геннадий Леонидович, Мельник Александр Петрович
МПК / Мітки
МПК: B01F 7/18
Мітки: пристрій, перемішуючий
