Дренажна система

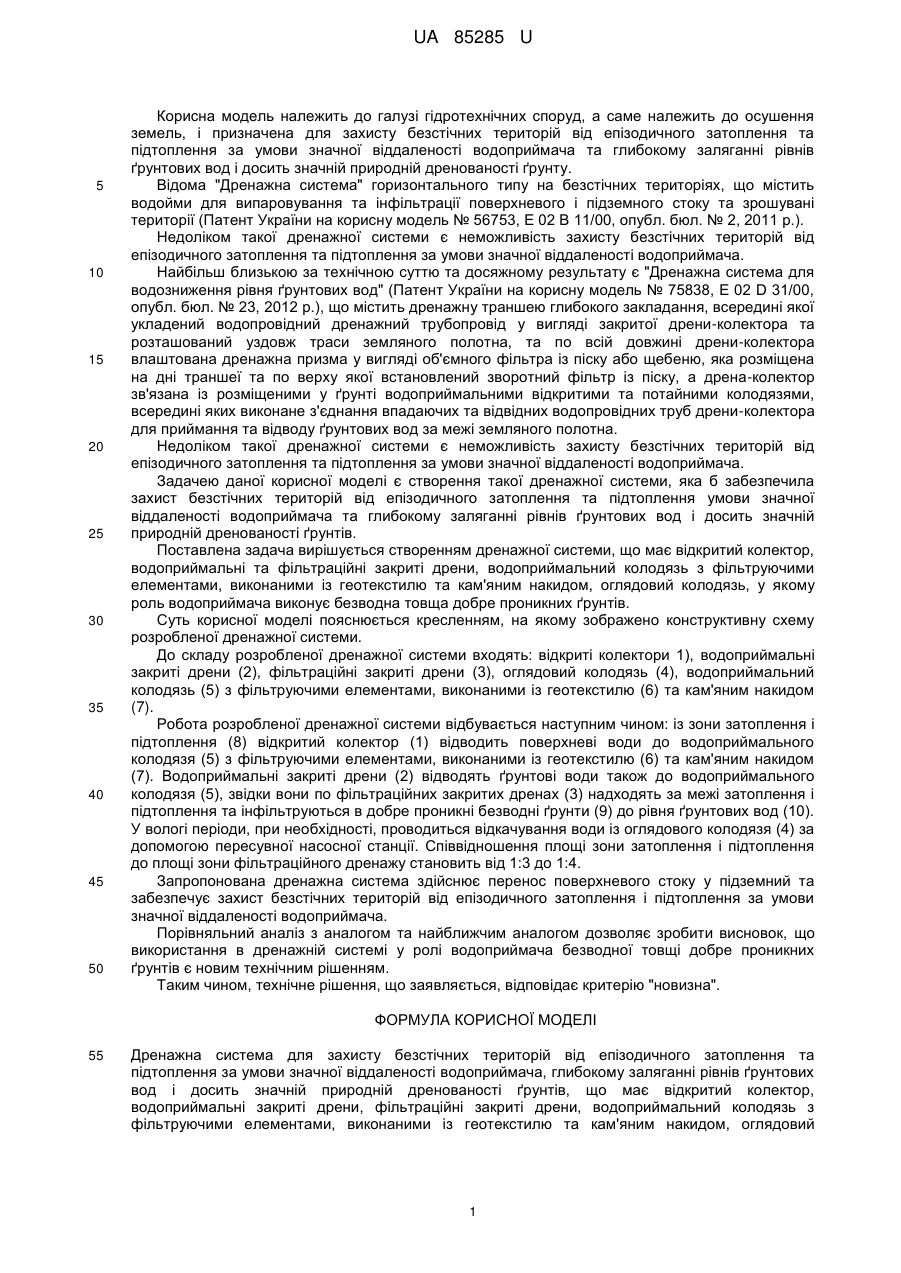

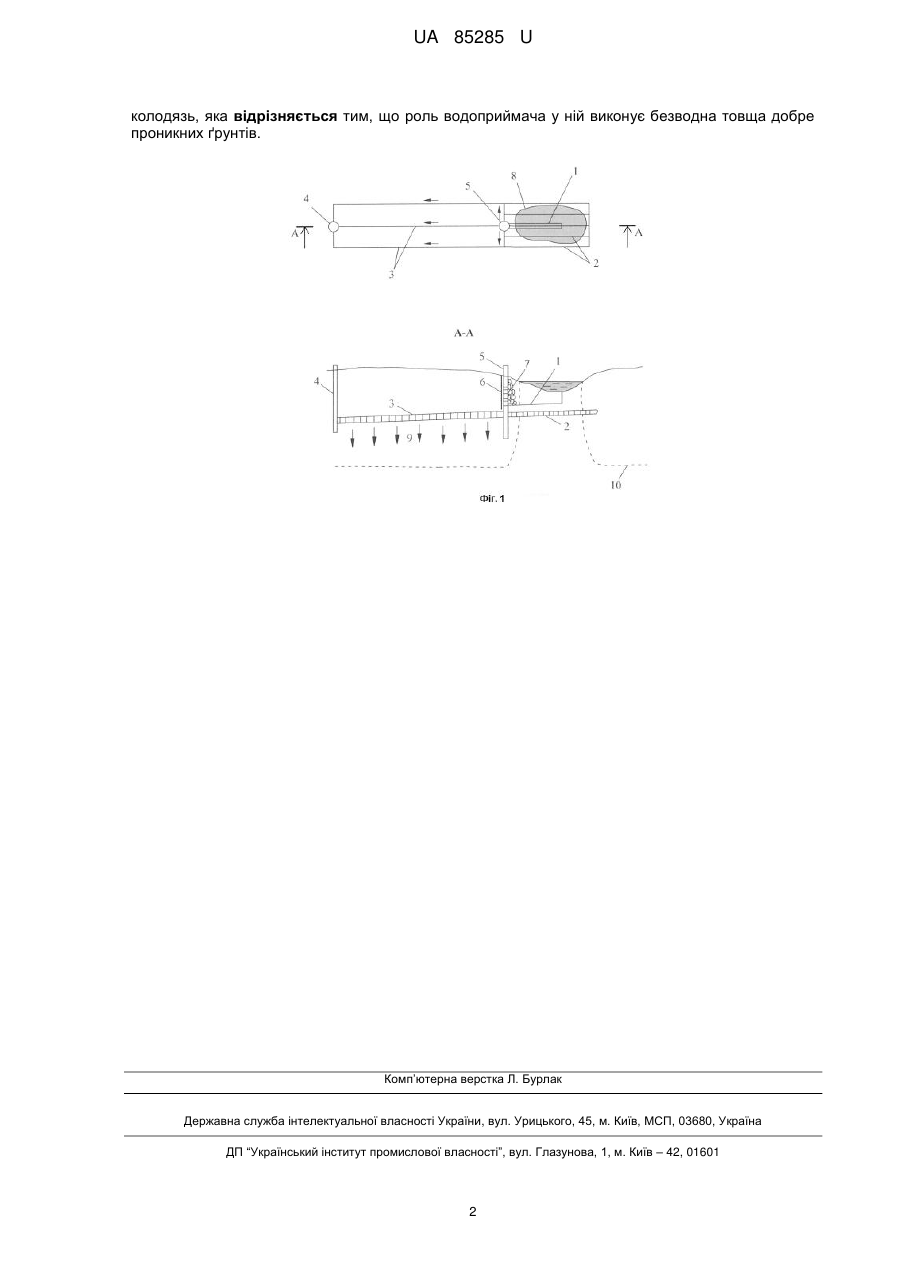

Реферат: Дренажна система для захисту безстічних територій від епізодичного затоплення та підтоплення за умови значної віддаленості водоприймача, глибокому заляганні рівнів ґрунтових вод і досить значній природній дренованості ґрунтів має відкритий колектор, водоприймальні закриті дрени, фільтраційні закриті дрени, водоприймальний колодязь з фільтруючими елементами, виконаними із геотекстилю та кам'яним накидом, оглядовий колодязь. Роль водоприймача у ній виконує безводна товща добре проникних ґрунтів. UA 85285 U (12) UA 85285 U UA 85285 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі гідротехнічних споруд, а саме належить до осушення земель, і призначена для захисту безстічних територій від епізодичного затоплення та підтоплення за умови значної віддаленості водоприймача та глибокому заляганні рівнів ґрунтових вод і досить значній природній дренованості ґрунту. Відома "Дренажна система" горизонтального типу на безстічних територіях, що містить водойми для випаровування та інфільтрації поверхневого і підземного стоку та зрошувані території (Патент України на корисну модель № 56753, Е 02 В 11/00, опубл. бюл. № 2, 2011 p.). Недоліком такої дренажної системи є неможливість захисту безстічних територій від епізодичного затоплення та підтоплення за умови значної віддаленості водоприймача. Найбільш близькою за технічною суттю та досяжному результату є "Дренажна система для водозниження рівня ґрунтових вод" (Патент України на корисну модель № 75838, Е 02 D 31/00, опубл. бюл. № 23, 2012 p.), що містить дренажну траншею глибокого закладання, всередині якої укладений водопровідний дренажний трубопровід у вигляді закритої дрени-колектора та розташований уздовж траси земляного полотна, та по всій довжині дрени-колектора влаштована дренажна призма у вигляді об'ємного фільтра із піску або щебеню, яка розміщена на дні траншеї та по верху якої встановлений зворотний фільтр із піску, а дрена-колектор зв'язана із розміщеними у ґрунті водоприймальними відкритими та потайними колодязями, всередині яких виконане з'єднання впадаючих та відвідних водопровідних труб дрени-колектора для приймання та відводу ґрунтових вод за межі земляного полотна. Недоліком такої дренажної системи є неможливість захисту безстічних територій від епізодичного затоплення та підтоплення за умови значної віддаленості водоприймача. Задачею даної корисної моделі є створення такої дренажної системи, яка б забезпечила захист безстічних територій від епізодичного затоплення та підтоплення умови значної віддаленості водоприймача та глибокому заляганні рівнів ґрунтових вод і досить значній природній дренованості ґрунтів. Поставлена задача вирішується створенням дренажної системи, що має відкритий колектор, водоприймальні та фільтраційні закриті дрени, водоприймальний колодязь з фільтруючими елементами, виконаними із геотекстилю та кам'яним накидом, оглядовий колодязь, у якому роль водоприймача виконує безводна товща добре проникних ґрунтів. Суть корисної моделі пояснюється кресленням, на якому зображено конструктивну схему розробленої дренажної системи. До складу розробленої дренажної системи входять: відкриті колектори 1), водоприймальні закриті дрени (2), фільтраційні закриті дрени (3), оглядовий колодязь (4), водоприймальний колодязь (5) з фільтруючими елементами, виконаними із геотекстилю (6) та кам'яним накидом (7). Робота розробленої дренажної системи відбувається наступним чином: із зони затоплення і підтоплення (8) відкритий колектор (1) відводить поверхневі води до водоприймального колодязя (5) з фільтруючими елементами, виконаними із геотекстилю (6) та кам'яним накидом (7). Водоприймальні закриті дрени (2) відводять ґрунтові води також до водоприймального колодязя (5), звідки вони по фільтраційних закритих дренах (3) надходять за межі затоплення і підтоплення та інфільтруються в добре проникні безводні ґрунти (9) до рівня ґрунтових вод (10). У вологі періоди, при необхідності, проводиться відкачування води із оглядового колодязя (4) за допомогою пересувної насосної станції. Співвідношення площі зони затоплення і підтоплення до площі зони фільтраційного дренажу становить від 1:3 до 1:4. Запропонована дренажна система здійснює перенос поверхневого стоку у підземний та забезпечує захист безстічних територій від епізодичного затоплення і підтоплення за умови значної віддаленості водоприймача. Порівняльний аналіз з аналогом та найближчим аналогом дозволяє зробити висновок, що використання в дренажній системі у ролі водоприймача безводної товщі добре проникних ґрунтів є новим технічним рішенням. Таким чином, технічне рішення, що заявляється, відповідає критерію "новизна". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Дренажна система для захисту безстічних територій від епізодичного затоплення та підтоплення за умови значної віддаленості водоприймача, глибокому заляганні рівнів ґрунтових вод і досить значній природній дренованості ґрунтів, що має відкритий колектор, водоприймальні закриті дрени, фільтраційні закриті дрени, водоприймальний колодязь з фільтруючими елементами, виконаними із геотекстилю та кам'яним накидом, оглядовий 1 UA 85285 U колодязь, яка відрізняється тим, що роль водоприймача у ній виконує безводна товща добре проникних ґрунтів. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
