Комплекс інженерних споруд для захисту від затоплення та підтоплення території населеного пункту

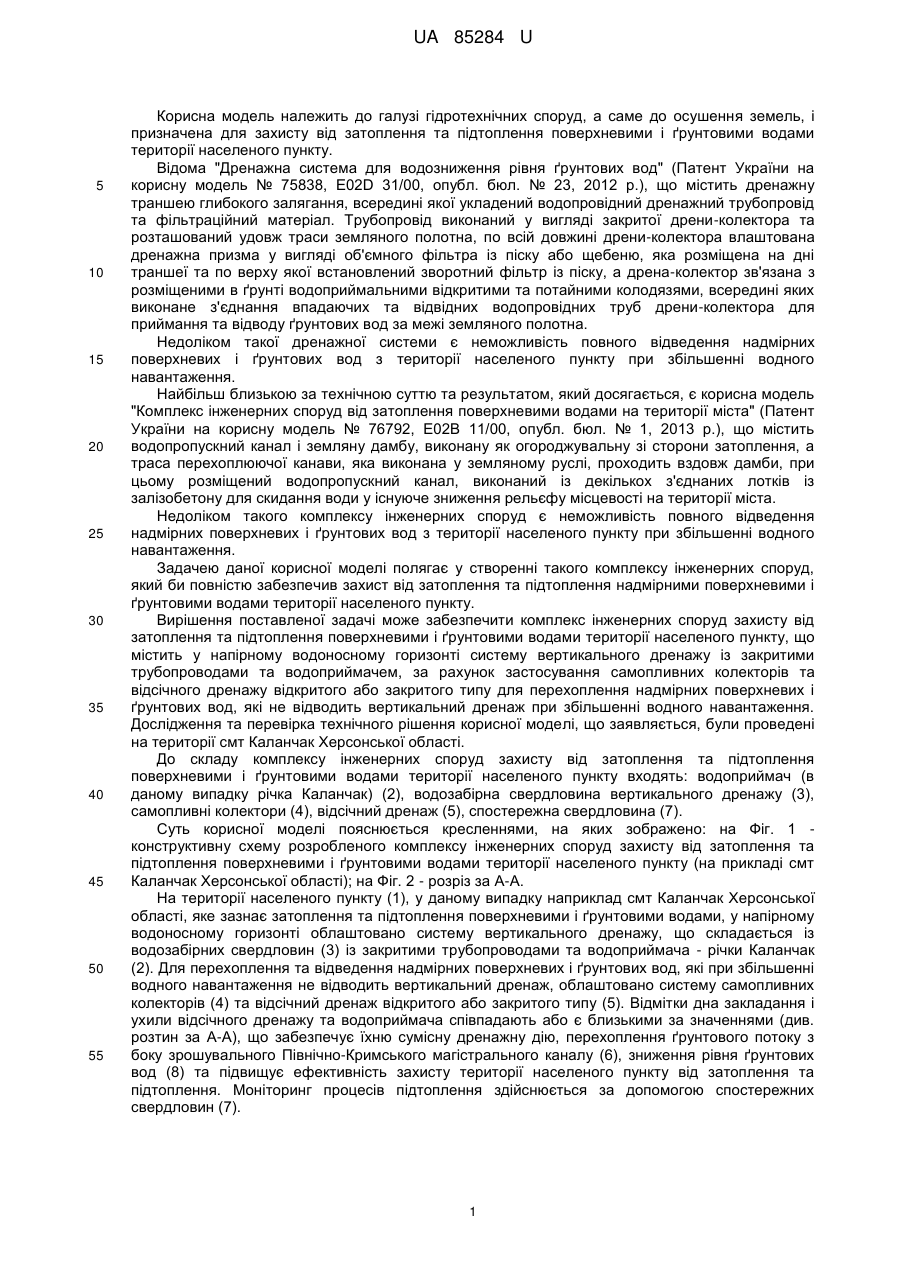

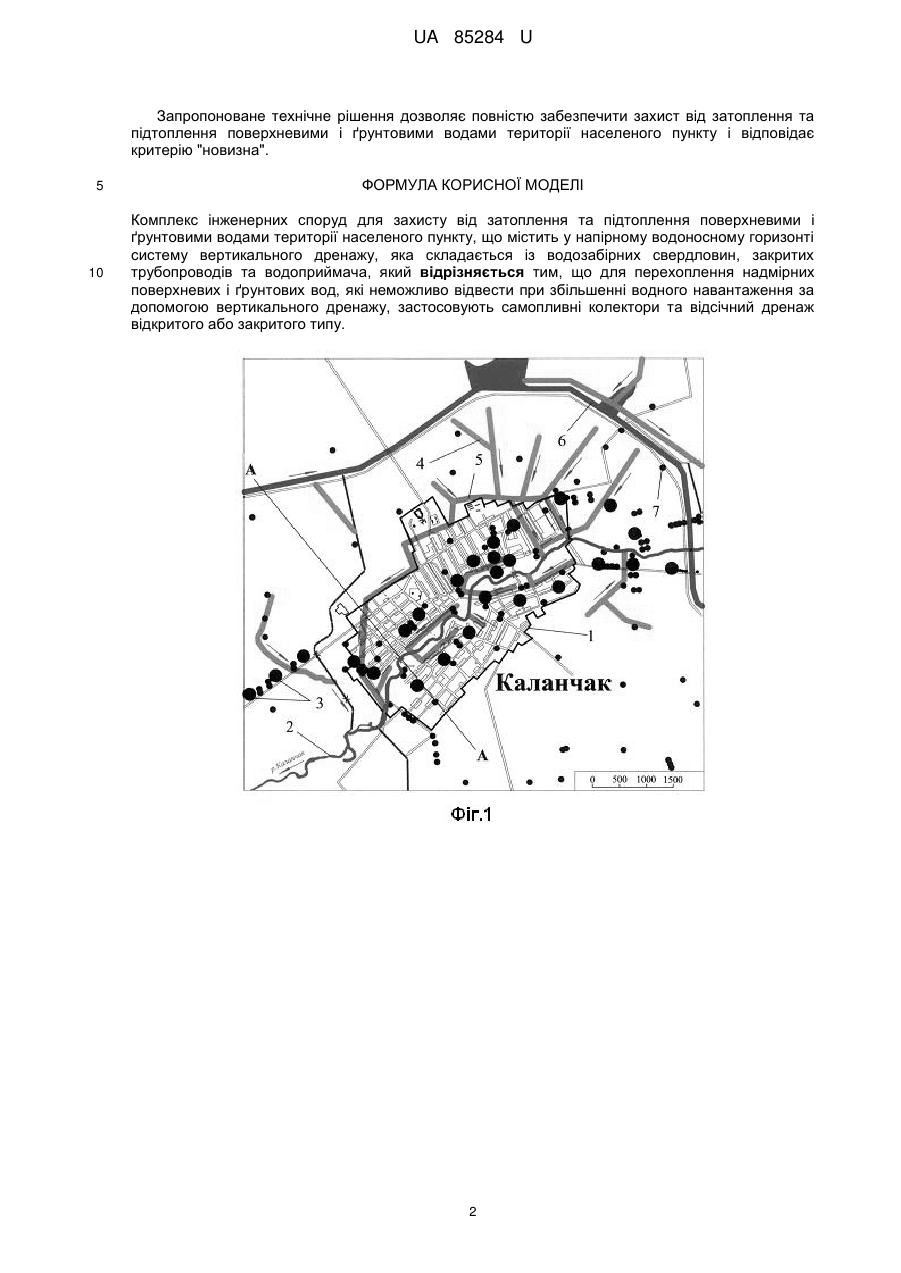

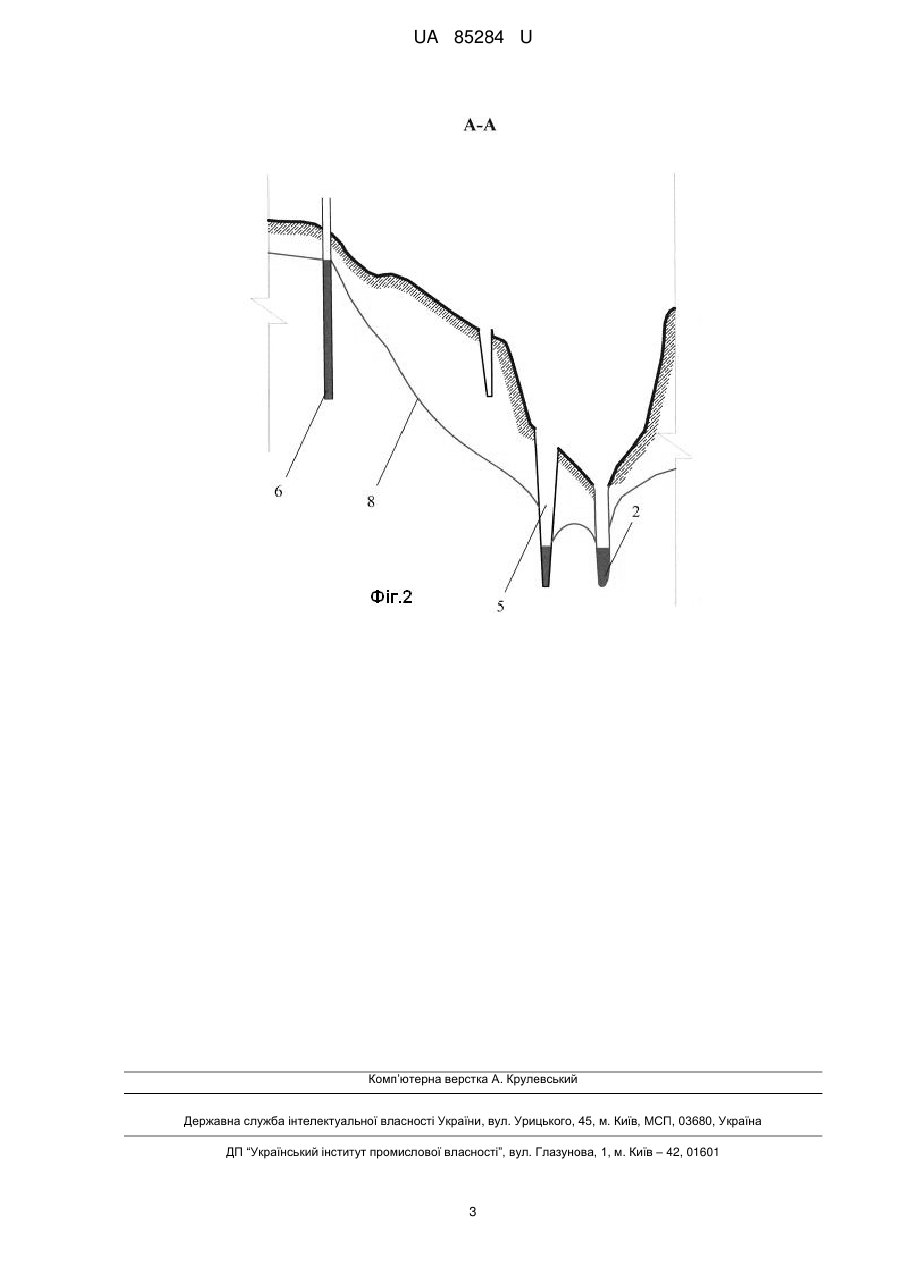

Реферат: Комплекс інженерних споруд для захисту від затоплення та підтоплення поверхневими і ґрунтовими водами території населеного пункту містить у напірному водоносному горизонті систему вертикального дренажу, яка складається із водозабірних свердловин, закритих трубопроводів та водоприймача. Для перехоплення надмірних поверхневих і ґрунтових вод, які неможливо відвести при збільшенні водного навантаження за допомогою вертикального дренажу, застосовують самопливні колектори та відсічний дренаж відкритого або закритого типу. UA 85284 U (12) UA 85284 U UA 85284 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі гідротехнічних споруд, а саме до осушення земель, і призначена для захисту від затоплення та підтоплення поверхневими і ґрунтовими водами території населеного пункту. Відома "Дренажна система для водозниження рівня ґрунтових вод" (Патент України на корисну модель № 75838, Е02D 31/00, опубл. бюл. № 23, 2012 p.), що містить дренажну траншею глибокого залягання, всередині якої укладений водопровідний дренажний трубопровід та фільтраційний матеріал. Трубопровід виконаний у вигляді закритої дрени-колектора та розташований удовж траси земляного полотна, по всій довжині дрени-колектора влаштована дренажна призма у вигляді об'ємного фільтра із піску або щебеню, яка розміщена на дні траншеї та по верху якої встановлений зворотний фільтр із піску, а дрена-колектор зв'язана з розміщеними в ґрунті водоприймальними відкритими та потайними колодязями, всередині яких виконане з'єднання впадаючих та відвідних водопровідних труб дрени-колектора для приймання та відводу ґрунтових вод за межі земляного полотна. Недоліком такої дренажної системи є неможливість повного відведення надмірних поверхневих і ґрунтових вод з території населеного пункту при збільшенні водного навантаження. Найбільш близькою за технічною суттю та результатом, який досягається, є корисна модель "Комплекс інженерних споруд від затоплення поверхневими водами на території міста" (Патент України на корисну модель № 76792, Е02В 11/00, опубл. бюл. № 1, 2013 p.), що містить водопропускний канал і земляну дамбу, виконану як огороджувальну зі сторони затоплення, а траса перехоплюючої канави, яка виконана у земляному руслі, проходить вздовж дамби, при цьому розміщений водопропускний канал, виконаний із декількох з'єднаних лотків із залізобетону для скидання води у існуюче зниження рельєфу місцевості на території міста. Недоліком такого комплексу інженерних споруд є неможливість повного відведення надмірних поверхневих і ґрунтових вод з території населеного пункту при збільшенні водного навантаження. Задачею даної корисної моделі полягає у створенні такого комплексу інженерних споруд, який би повністю забезпечив захист від затоплення та підтоплення надмірними поверхневими і ґрунтовими водами території населеного пункту. Вирішення поставленої задачі може забезпечити комплекс інженерних споруд захисту від затоплення та підтоплення поверхневими і ґрунтовими водами території населеного пункту, що містить у напірному водоносному горизонті систему вертикального дренажу із закритими трубопроводами та водоприймачем, за рахунок застосування самопливних колекторів та відсічного дренажу відкритого або закритого типу для перехоплення надмірних поверхневих і ґрунтових вод, які не відводить вертикальний дренаж при збільшенні водного навантаження. Дослідження та перевірка технічного рішення корисної моделі, що заявляється, були проведені на території смт Каланчак Херсонської області. До складу комплексу інженерних споруд захисту від затоплення та підтоплення поверхневими і ґрунтовими водами території населеного пункту входять: водоприймач (в даному випадку річка Каланчак) (2), водозабірна свердловина вертикального дренажу (3), самопливні колектори (4), відсічний дренаж (5), спостережна свердловина (7). Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 конструктивну схему розробленого комплексу інженерних споруд захисту від затоплення та підтоплення поверхневими і ґрунтовими водами території населеного пункту (на прикладі смт Каланчак Херсонської області); на Фіг. 2 - розріз за А-А. На території населеного пункту (1), у даному випадку наприклад смт Каланчак Херсонської області, яке зазнає затоплення та підтоплення поверхневими і ґрунтовими водами, у напірному водоносному горизонті облаштовано систему вертикального дренажу, що складається із водозабірних свердловин (3) із закритими трубопроводами та водоприймача - річки Каланчак (2). Для перехоплення та відведення надмірних поверхневих і ґрунтових вод, які при збільшенні водного навантаження не відводить вертикальний дренаж, облаштовано систему самопливних колекторів (4) та відсічний дренаж відкритого або закритого типу (5). Відмітки дна закладання і ухили відсічного дренажу та водоприймача співпадають або є близькими за значеннями (див. розтин за А-А), що забезпечує їхню сумісну дренажну дію, перехоплення ґрунтового потоку з боку зрошувального Північно-Кримського магістрального каналу (6), зниження рівня ґрунтових вод (8) та підвищує ефективність захисту території населеного пункту від затоплення та підтоплення. Моніторинг процесів підтоплення здійснюється за допомогою спостережних свердловин (7). 1 UA 85284 U Запропоноване технічне рішення дозволяє повністю забезпечити захист від затоплення та підтоплення поверхневими і ґрунтовими водами території населеного пункту і відповідає критерію "новизна". 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Комплекс інженерних споруд для захисту від затоплення та підтоплення поверхневими і ґрунтовими водами території населеного пункту, що містить у напірному водоносному горизонті систему вертикального дренажу, яка складається із водозабірних свердловин, закритих трубопроводів та водоприймача, який відрізняється тим, що для перехоплення надмірних поверхневих і ґрунтових вод, які неможливо відвести при збільшенні водного навантаження за допомогою вертикального дренажу, застосовують самопливні колектори та відсічний дренаж відкритого або закритого типу. 2 UA 85284 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
