Спосіб підвищення ефективності хвильової гідроелектростанції

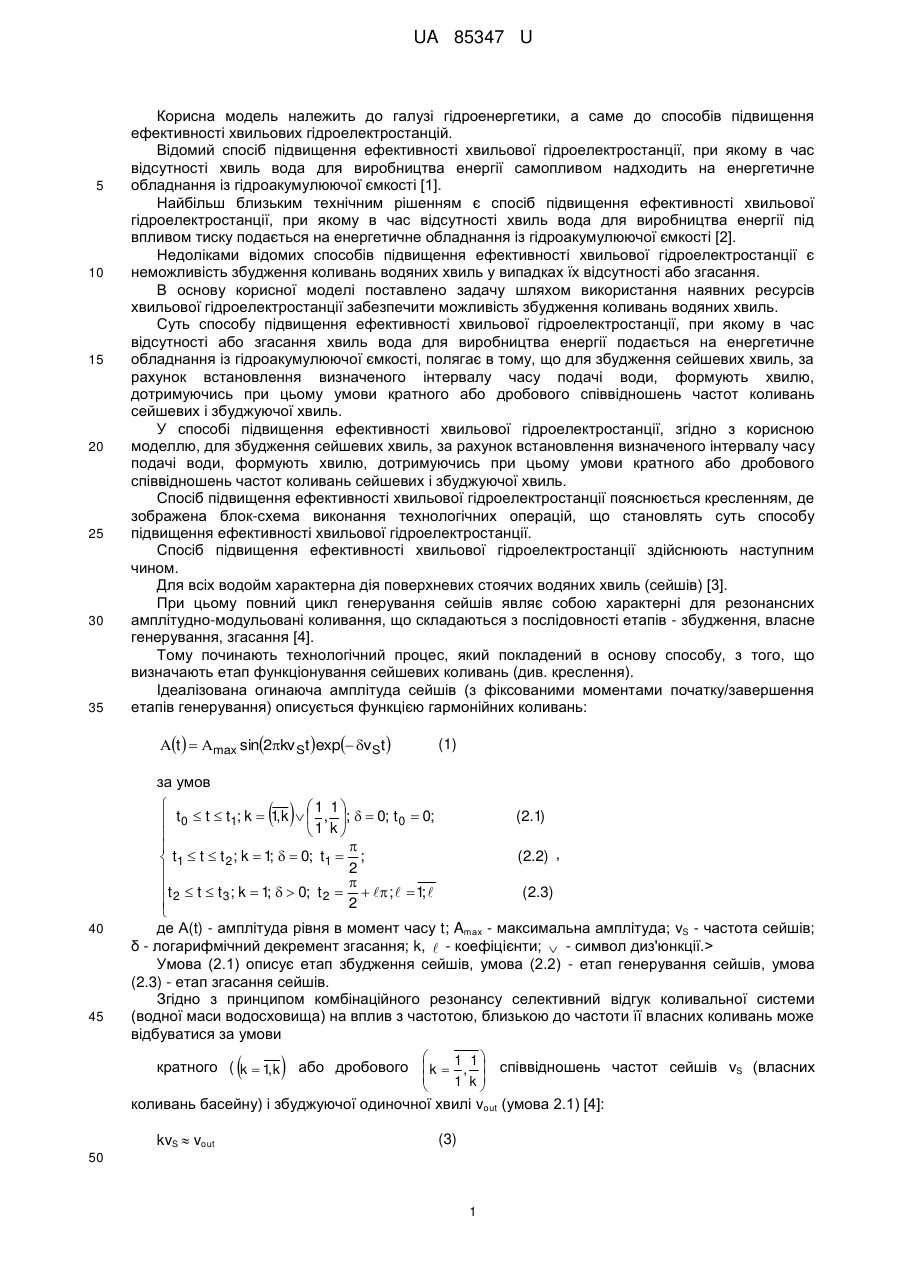

Реферат: Спосіб підвищення ефективності хвильової гідроелектростанції включає подачу води для виробництва енергії на енергетичне обладнання із гідроакумулюючої ємкості в час відсутності або згасання хвиль. Для збудження сейшевих хвиль, за рахунок встановлення визначеного інтервалу часу подачі води, формують хвилю, дотримуючись при цьому умови кратного або дробового співвідношень частот коливань сейшевих і збуджуючої хвиль. UA 85347 U (54) СПОСІБ ПІДВИЩЕННЯ ЕФЕКТИВНОСТІ ХВИЛЬОВОЇ ГІДРОЕЛЕКТРОСТАНЦІЇ UA 85347 U UA 85347 U 5 10 15 20 25 30 35 Корисна модель належить до галузі гідроенергетики, а саме до способів підвищення ефективності хвильових гідроелектростанцій. Відомий спосіб підвищення ефективності хвильової гідроелектростанції, при якому в час відсутності хвиль вода для виробництва енергії самопливом надходить на енергетичне обладнання із гідроакумулюючої ємкості [1]. Найбільш близьким технічним рішенням є спосіб підвищення ефективності хвильової гідроелектростанції, при якому в час відсутності хвиль вода для виробництва енергії під впливом тиску подається на енергетичне обладнання із гідроакумулюючої ємкості [2]. Недоліками відомих способів підвищення ефективності хвильової гідроелектростанції є неможливість збудження коливань водяних хвиль у випадках їх відсутності або згасання. В основу корисної моделі поставлено задачу шляхом використання наявних ресурсів хвильової гідроелектростанції забезпечити можливість збудження коливань водяних хвиль. Суть способу підвищення ефективності хвильової гідроелектростанції, при якому в час відсутності або згасання хвиль вода для виробництва енергії подається на енергетичне обладнання із гідроакумулюючої ємкості, полягає в тому, що для збудження сейшевих хвиль, за рахунок встановлення визначеного інтервалу часу подачі води, формують хвилю, дотримуючись при цьому умови кратного або дробового співвідношень частот коливань сейшевих і збуджуючої хвиль. У способі підвищення ефективності хвильової гідроелектростанції, згідно з корисною моделлю, для збудження сейшевих хвиль, за рахунок встановлення визначеного інтервалу часу подачі води, формують хвилю, дотримуючись при цьому умови кратного або дробового співвідношень частот коливань сейшевих і збуджуючої хвиль. Спосіб підвищення ефективності хвильової гідроелектростанції пояснюється кресленням, де зображена блок-схема виконання технологічних операцій, що становлять суть способу підвищення ефективності хвильової гідроелектростанції. Спосіб підвищення ефективності хвильової гідроелектростанції здійснюють наступним чином. Для всіх водойм характерна дія поверхневих стоячих водяних хвиль (сейшів) [3]. При цьому повний цикл генерування сейшів являє собою характерні для резонансних амплітудно-модульовані коливання, що складаються з послідовності етапів - збудження, власне генерування, згасання [4]. Тому починають технологічний процес, який покладений в основу способу, з того, що визначають етап функціонування сейшевих коливань (див. креслення). Ідеалізована огинаюча амплітуда сейшів (з фіксованими моментами початку/завершення етапів генерування) описується функцією гармонійних коливань: t   max sin2kv St exp v St  (1) за умов   40 45  1 1 (2.1)  t 0  t  t1; k  1, k   , ;   0; t 0  0; 1 k     (2.2) ,  t1  t  t 2 ; k  1;   0; t1  ; 2  t  t  t ; k  1;   0; t     ;   1;  (2.3) 3 2 2 2  де А(t) - амплітуда рівня в момент часу t; Amах - максимальна амплітуда; vS - частота сейшів; δ - логарифмічний декремент згасання; k,  - коефіцієнти;  - символ диз'юнкції.> Умова (2.1) описує етап збудження сейшів, умова (2.2) - етап генерування сейшів, умова (2.3) - етап згасання сейшів. Згідно з принципом комбінаційного резонансу селективний відгук коливальної системи (водної маси водосховища) на вплив з частотою, близькою до частоти її власних коливань може відбуватися за умови     або дробового  k  1 , 1  співвідношень частот сейшів vS (власних  1 k   коливань басейну) і збуджуючої одиночної хвилі vout (умова 2.1) [4]: кратного ( k  1, k kvS  vout (3) 50 1 UA 85347 U 5 10 15 20 Тому завершують технологічний процес, який покладений в основу способу підвищення ефективності хвильової гідроелектростанції тим, що у випадках відсутності або згасання сейшів для збудження сейшевих хвиль, за рахунок встановлення визначеного інтервалу часу подачі (скидання або підйому) води Tout=1/vout при керуванні водопропускними гідроспорудами, формують хвилю, дотримуючись при цьому умови кратного або дробового співвідношень частот коливань сейшевих і збуджуючої хвиль (див. креслення). Підвищення ефективності застосування способу підвищення ефективності хвильової гідроелектростанції, який заявляється, порівняно з найближчим аналогом, полягає в тому, що у випадку відсутності або згасання хвиль, за pахунок встановлення визначеного інтервалу часу подачі води на енергетичне обладнання із гідроакумулюючої ємкості, збуджуються сейші. Джерела інформації: 1. Пат. 12469 України, МПК F 03 В 13/12. Хвильова гідроелектростанція / Скороходов Л. І., Шило Л. Я. - № 94022269; заявл. 14.02.1994; опубл. 28.02.1997. Бюл. №1 -аналог. 2. Пат. 90949 України, МПК (2009) F 03 В 13/00. Хвильова пневмогідроакумулююча електростанція / Савченко А. В., Осадчук В. О.; власник патенту ПАТ "УКРПДРОПРОЕКТ". № а200813145; заявл. 12.11.2008; опубл. 10.06.2010. Бюл. №11 -прототип. 3. Азерникова О. А. Поверхностные и внутренние сейши озера Севан / О. А. Азерникова // Известия АН Армянской ССР. Науки о Земле.-1975. - №1.-С. 97-101. 4. Анахов П. В. Визначення умов збудження сейшів: Materialy IX Mi^dzynarodowej naukowipraktycznej konferencji "Naukowa mysl informacyjnej powieki-2013" / Vol. 21: Ekologia. Geografia і geologia. Rolnictwo. - Przemysl: Nauka і studia, 2013. - Pp. 45-47. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Спосіб підвищення ефективності хвильової гідроелектростанції, що включає подачу води для виробництва енергії на енергетичне обладнання із гідроакумулюючої ємкості в час відсутності або згасання хвиль, який відрізняється тим, що для збудження сейшевих хвиль, за рахунок встановлення визначеного інтервалу часу подачі води, формують хвилю, дотримуючись при цьому умови кратного або дробового співвідношень частот коливань сейшевих і збуджуючої хвиль. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
