Автономний прилад з визначення теплового потоку та оповіщення про досягнення його граничних значень на поверхні захисного одягу пожежного-рятувальника в умовах пожежі

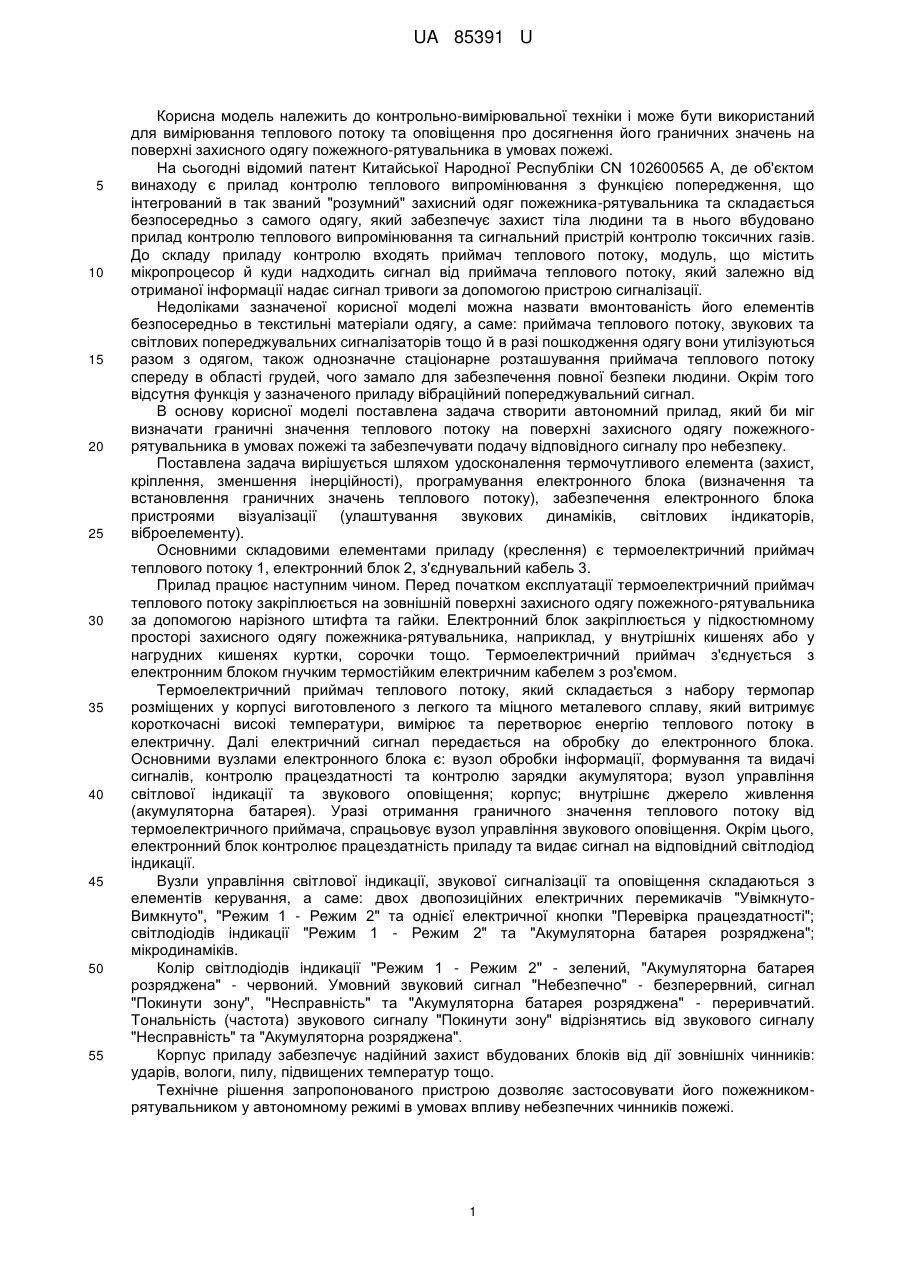

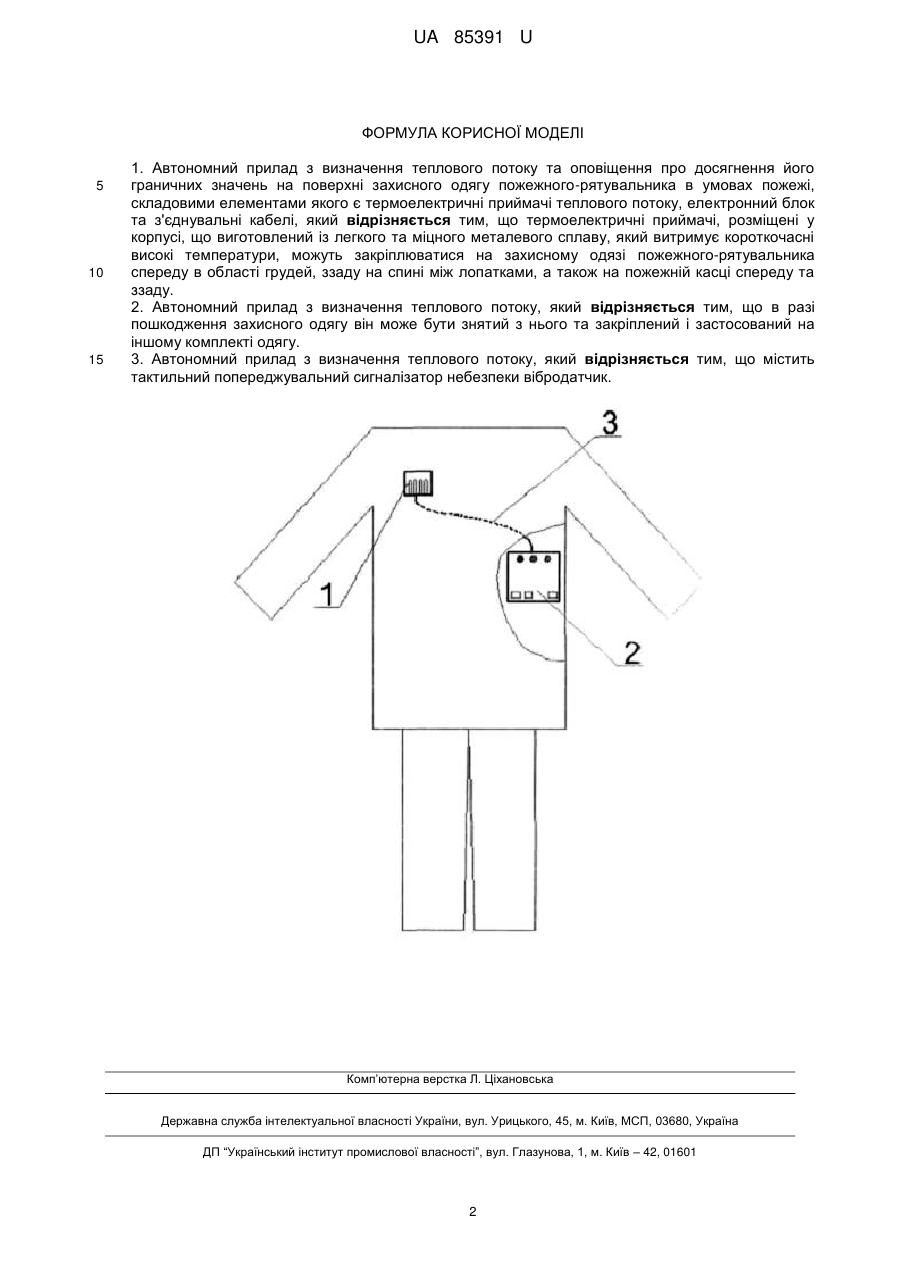

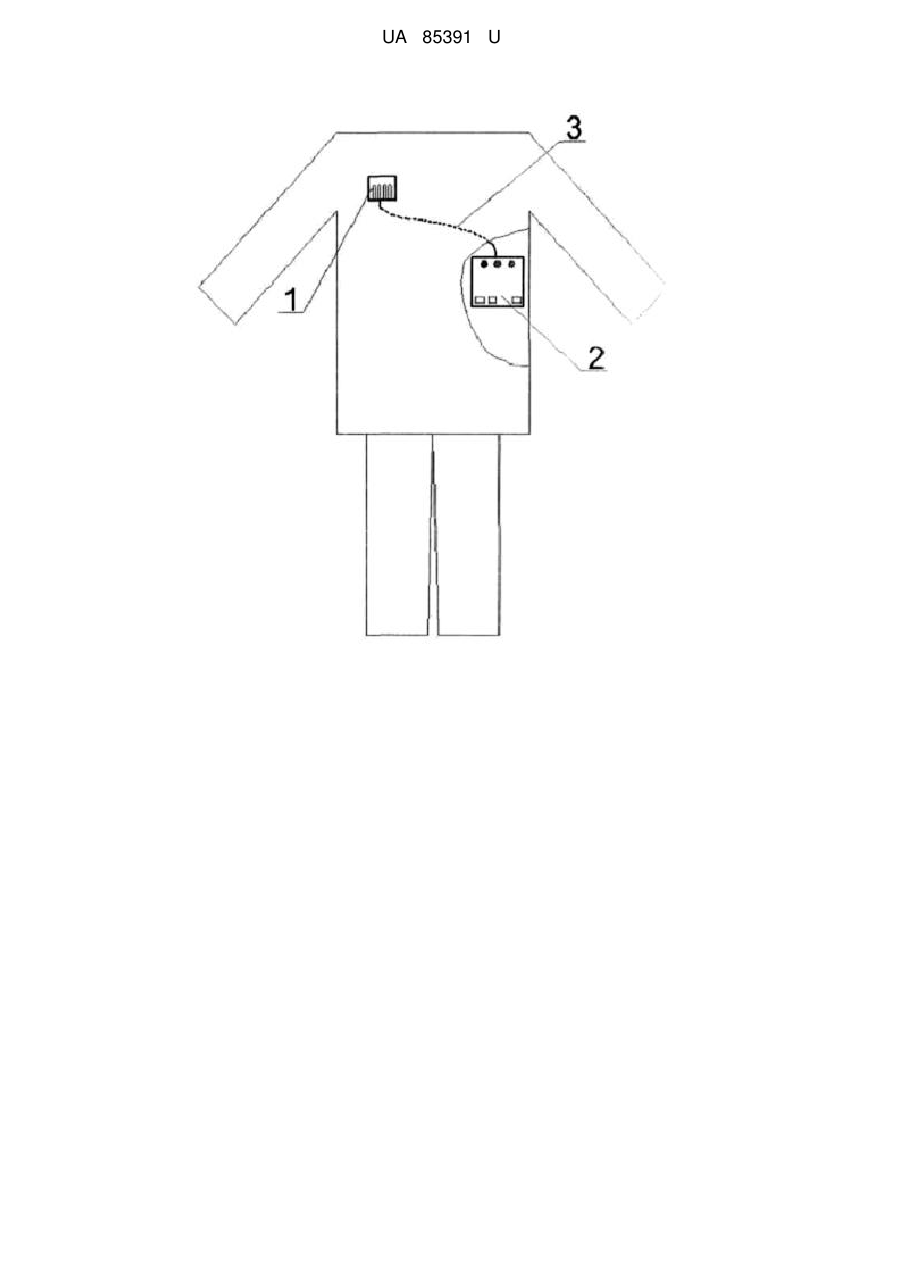

Реферат: Автономний прилад з визначення теплового потоку та оповіщення про досягнення його граничних значень на поверхні захисного одягу пожежного-рятувальника в умовах пожежі, складовими елементами якого є термоелектричні приймачі теплового потоку, електронний блок та з'єднувальні кабелі. Крім того, термоелектричні приймачі, розміщені у корпусі, що виготовлений із легкого та міцного металевого сплаву, який витримує короткочасні високі температури, можуть закріплюватися на захисному одязі пожежного-рятувальника спереду в області грудей, ззаду на спині між лопатками, а також на пожежній касці спереду та ззаду. UA 85391 U (54) АВТОНОМНИЙ ПРИЛАД З ВИЗНАЧЕННЯ ТЕПЛОВОГО ПОТОКУ ТА ОПОВІЩЕННЯ ПРО ДОСЯГНЕННЯ ЙОГО ГРАНИЧНИХ ЗНАЧЕНЬ НА ПОВЕРХНІ ЗАХИСНОГО ОДЯГУ ПОЖЕЖНОГОРЯТУВАЛЬНИКА В УМОВАХ ПОЖЕЖІ UA 85391 U UA 85391 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до контрольно-вимірювальної техніки і може бути використаний для вимірювання теплового потоку та оповіщення про досягнення його граничних значень на поверхні захисного одягу пожежного-рятувальника в умовах пожежі. На сьогодні відомий патент Китайської Народної Республіки CN 102600565 А, де об'єктом винаходу є прилад контролю теплового випромінювання з функцією попередження, що інтегрований в так званий "розумний" захисний одяг пожежника-рятувальника та складається безпосередньо з самого одягу, який забезпечує захист тіла людини та в нього вбудовано прилад контролю теплового випромінювання та сигнальний пристрій контролю токсичних газів. До складу приладу контролю входять приймач теплового потоку, модуль, що містить мікропроцесор й куди надходить сигнал від приймача теплового потоку, який залежно від отриманої інформації надає сигнал тривоги за допомогою пристрою сигналізації. Недоліками зазначеної корисної моделі можна назвати вмонтованість його елементів безпосередньо в текстильні матеріали одягу, а саме: приймача теплового потоку, звукових та світлових попереджувальних сигналізаторів тощо й в разі пошкодження одягу вони утилізуються разом з одягом, також однозначне стаціонарне розташування приймача теплового потоку спереду в області грудей, чого замало для забезпечення повної безпеки людини. Окрім того відсутня функція у зазначеного приладу вібраційний попереджувальний сигнал. В основу корисної моделі поставлена задача створити автономний прилад, який би міг визначати граничні значення теплового потоку на поверхні захисного одягу пожежногорятувальника в умовах пожежі та забезпечувати подачу відповідного сигналу про небезпеку. Поставлена задача вирішується шляхом удосконалення термочутливого елемента (захист, кріплення, зменшення інерційності), програмування електронного блока (визначення та встановлення граничних значень теплового потоку), забезпечення електронного блока пристроями візуалізації (улаштування звукових динаміків, світлових індикаторів, віброелементу). Основними складовими елементами приладу (креслення) є термоелектричний приймач теплового потоку 1, електронний блок 2, з'єднувальний кабель 3. Прилад працює наступним чином. Перед початком експлуатації термоелектричний приймач теплового потоку закріплюється на зовнішній поверхні захисного одягу пожежного-рятувальника за допомогою нарізного штифта та гайки. Електронний блок закріплюється у підкостюмному просторі захисного одягу пожежника-рятувальника, наприклад, у внутрішніх кишенях або у нагрудних кишенях куртки, сорочки тощо. Термоелектричний приймач з'єднується з електронним блоком гнучким термостійким електричним кабелем з роз'ємом. Термоелектричний приймач теплового потоку, який складається з набору термопар розміщених у корпусі виготовленого з легкого та міцного металевого сплаву, який витримує короткочасні високі температури, вимірює та перетворює енергію теплового потоку в електричну. Далі електричний сигнал передається на обробку до електронного блока. Основними вузлами електронного блока є: вузол обробки інформації, формування та видачі сигналів, контролю працездатності та контролю зарядки акумулятора; вузол управління світлової індикації та звукового оповіщення; корпус; внутрішнє джерело живлення (акумуляторна батарея). Уразі отримання граничного значення теплового потоку від термоелектричного приймача, спрацьовує вузол управління звукового оповіщення. Окрім цього, електронний блок контролює працездатність приладу та видає сигнал на відповідний світлодіод індикації. Вузли управління світлової індикації, звукової сигналізації та оповіщення складаються з елементів керування, а саме: двох двопозиційних електричних перемикачів "УвімкнутоВимкнуто", "Режим 1 - Режим 2" та однієї електричної кнопки "Перевірка працездатності"; світлодіодів індикації "Режим 1 - Режим 2" та "Акумуляторна батарея розряджена"; мікродинаміків. Колір світлодіодів індикації "Режим 1 - Режим 2" - зелений, "Акумуляторна батарея розряджена" - червоний. Умовний звуковий сигнал "Небезпечно" - безперервний, сигнал "Покинути зону", "Несправність" та "Акумуляторна батарея розряджена" - переривчатий. Тональність (частота) звукового сигналу "Покинути зону" відрізнятись від звукового сигналу "Несправність" та "Акумуляторна розряджена". Корпус приладу забезпечує надійний захист вбудованих блоків від дії зовнішніх чинників: ударів, вологи, пилу, підвищених температур тощо. Технічне рішення запропонованого пристрою дозволяє застосовувати його пожежникомрятувальником у автономному режимі в умовах впливу небезпечних чинників пожежі. 1 UA 85391 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Автономний прилад з визначення теплового потоку та оповіщення про досягнення його граничних значень на поверхні захисного одягу пожежного-рятувальника в умовах пожежі, складовими елементами якого є термоелектричні приймачі теплового потоку, електронний блок та з'єднувальні кабелі, який відрізняється тим, що термоелектричні приймачі, розміщені у корпусі, що виготовлений із легкого та міцного металевого сплаву, який витримує короткочасні високі температури, можуть закріплюватися на захисному одязі пожежного-рятувальника спереду в області грудей, ззаду на спині між лопатками, а також на пожежній касці спереду та ззаду. 2. Автономний прилад з визначення теплового потоку, який відрізняється тим, що в разі пошкодження захисного одягу він може бути знятий з нього та закріплений і застосований на іншому комплекті одягу. 3. Автономний прилад з визначення теплового потоку, який відрізняється тим, що містить тактильний попереджувальний сигналізатор небезпеки вібродатчик. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
