Кухонна витяжка

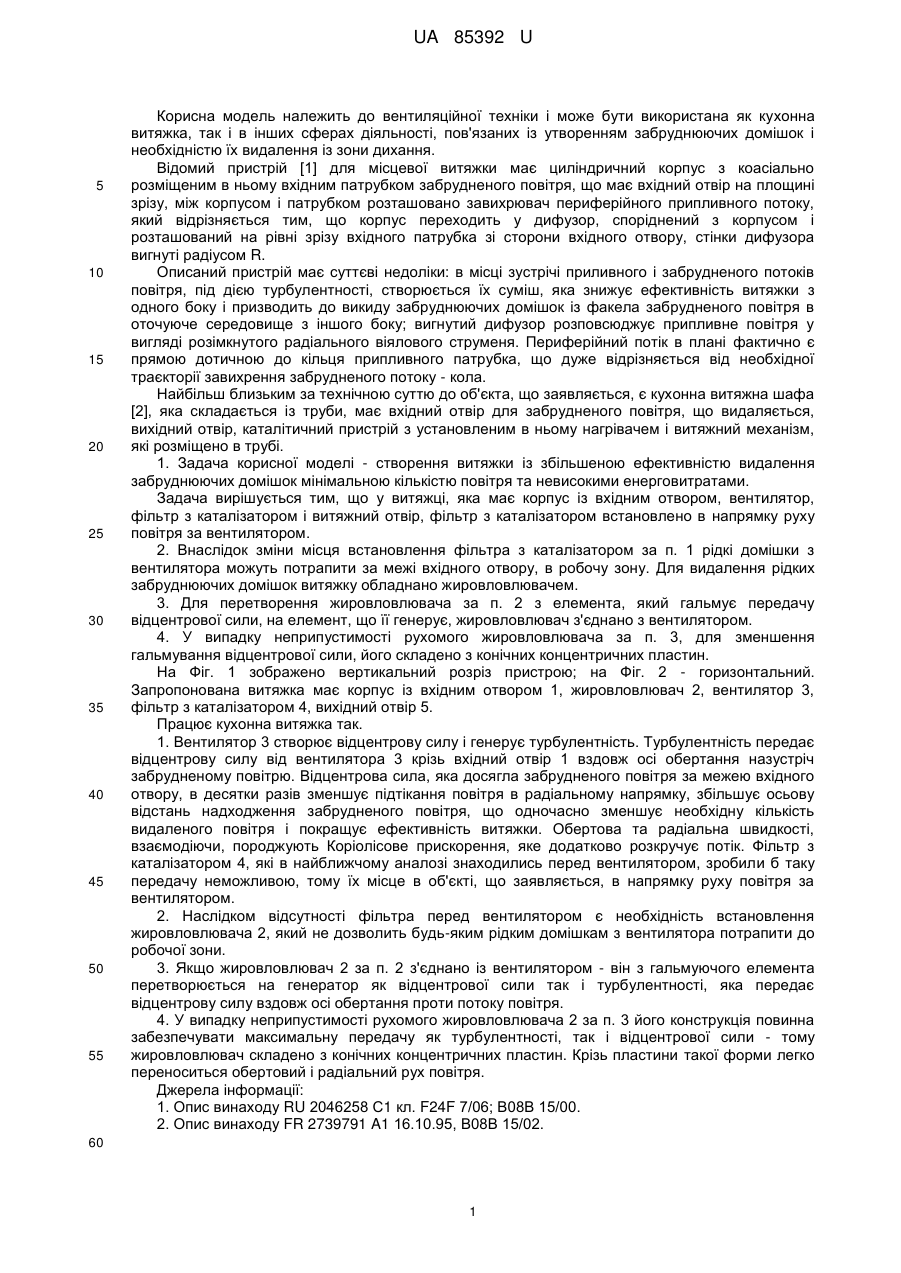

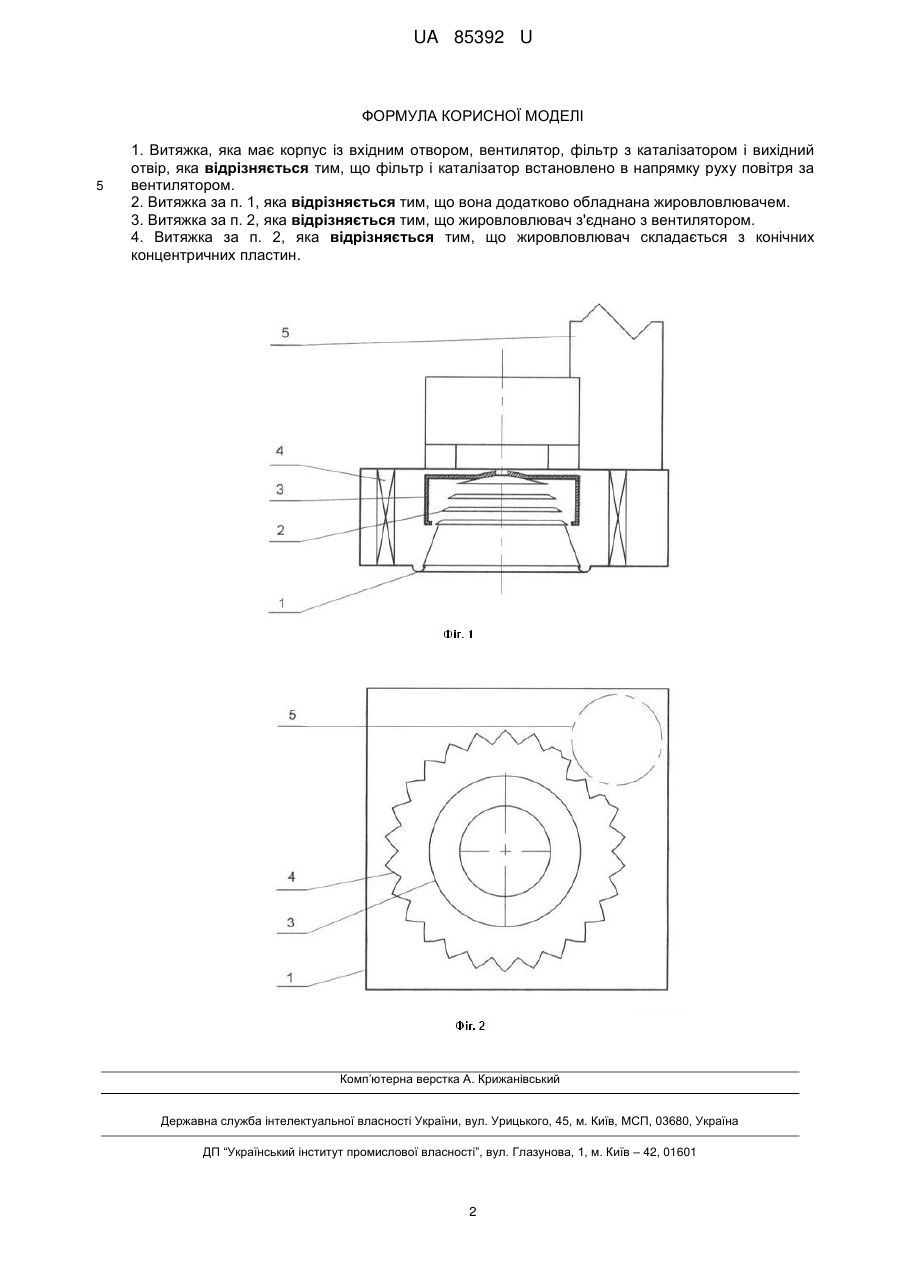

Реферат: Витяжка кухонна містить корпус із вхідним отвором, вентилятор, фільтр з каталізатором і вихідний отвір. При цьому фільтр і каталізатор встановлено в напрямку руху повітря за вентилятором. UA 85392 U (54) КУХОННА ВИТЯЖКА UA 85392 U UA 85392 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вентиляційної техніки і може бути використана як кухонна витяжка, так і в інших сферах діяльності, пов'язаних із утворенням забруднюючих домішок і необхідністю їх видалення із зони дихання. Відомий пристрій [1] для місцевої витяжки має циліндричний корпус з коасіально розміщеним в ньому вхідним патрубком забрудненого повітря, що має вхідний отвір на площині зрізу, між корпусом і патрубком розташовано завихрювач периферійного припливного потоку, який відрізняється тим, що корпус переходить у дифузор, споріднений з корпусом і розташований на рівні зрізу вхідного патрубка зі сторони вхідного отвору, стінки дифузора вигнуті радіусом R. Описаний пристрій має суттєві недоліки: в місці зустрічі приливного і забрудненого потоків повітря, під дією турбулентності, створюється їх суміш, яка знижує ефективність витяжки з одного боку і призводить до викиду забруднюючих домішок із факела забрудненого повітря в оточуюче середовище з іншого боку; вигнутий дифузор розповсюджує припливне повітря у вигляді розімкнутого радіального віялового струменя. Периферійний потік в плані фактично є прямою дотичною до кільця припливного патрубка, що дуже відрізняється від необхідної траєкторії завихрення забрудненого потоку - кола. Найбільш близьким за технічною суттю до об'єкта, що заявляється, є кухонна витяжна шафа [2], яка складається із труби, має вхідний отвір для забрудненого повітря, що видаляється, вихідний отвір, каталітичний пристрій з установленим в ньому нагрівачем і витяжний механізм, які розміщено в трубі. 1. Задача корисної моделі - створення витяжки із збільшеною ефективністю видалення забруднюючих домішок мінімальною кількістю повітря та невисокими енерговитратами. Задача вирішується тим, що у витяжці, яка має корпус із вхідним отвором, вентилятор, фільтр з каталізатором і витяжний отвір, фільтр з каталізатором встановлено в напрямку руху повітря за вентилятором. 2. Внаслідок зміни місця встановлення фільтра з каталізатором за п. 1 рідкі домішки з вентилятора можуть потрапити за межі вхідного отвору, в робочу зону. Для видалення рідких забруднюючих домішок витяжку обладнано жировловлювачем. 3. Для перетворення жировловлювача за п. 2 з елемента, який гальмує передачу відцентрової сили, на елемент, що її генерує, жировловлювач з'єднано з вентилятором. 4. У випадку неприпустимості рухомого жировловлювача за п. 3, для зменшення гальмування відцентрової сили, його складено з конічних концентричних пластин. На Фіг. 1 зображено вертикальний розріз пристрою; на Фіг. 2 - горизонтальний. Запропонована витяжка має корпус із вхідним отвором 1, жировловлювач 2, вентилятор 3, фільтр з каталізатором 4, вихідний отвір 5. Працює кухонна витяжка так. 1. Вентилятор 3 створює відцентрову силу і генерує турбулентність. Турбулентність передає відцентрову силу від вентилятора 3 крізь вхідний отвір 1 вздовж осі обертання назустріч забрудненому повітрю. Відцентрова сила, яка досягла забрудненого повітря за межею вхідного отвору, в десятки разів зменшує підтікання повітря в радіальному напрямку, збільшує осьову відстань надходження забрудненого повітря, що одночасно зменшує необхідну кількість видаленого повітря і покращує ефективність витяжки. Обертова та радіальна швидкості, взаємодіючи, породжують Коріолісове прискорення, яке додатково розкручує потік. Фільтр з каталізатором 4, які в найближчому аналозі знаходились перед вентилятором, зробили б таку передачу неможливою, тому їх місце в об'єкті, що заявляється, в напрямку руху повітря за вентилятором. 2. Наслідком відсутності фільтра перед вентилятором є необхідність встановлення жировловлювача 2, який не дозволить будь-яким рідким домішкам з вентилятора потрапити до робочої зони. 3. Якщо жировловлювач 2 за п. 2 з'єднано із вентилятором - він з гальмуючого елемента перетворюється на генератор як відцентрової сили так і турбулентності, яка передає відцентрову силу вздовж осі обертання проти потоку повітря. 4. У випадку неприпустимості рухомого жировловлювача 2 за п. 3 його конструкція повинна забезпечувати максимальну передачу як турбулентності, так і відцентрової сили - тому жировловлювач складено з конічних концентричних пластин. Крізь пластини такої форми легко переноситься обертовий і радіальний рух повітря. Джерела інформації: 1. Опис винаходу RU 2046258 С1 кл. F24F 7/06; В08В 15/00. 2. Опис винаходу FR 2739791 A1 16.10.95, В08В 15/02. 60 1 UA 85392 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Витяжка, яка має корпус із вхідним отвором, вентилятор, фільтр з каталізатором і вихідний отвір, яка відрізняється тим, що фільтр і каталізатор встановлено в напрямку руху повітря за вентилятором. 2. Витяжка за п. 1, яка відрізняється тим, що вона додатково обладнана жировловлювачем. 3. Витяжка за п. 2, яка відрізняється тим, що жировловлювач з'єднано з вентилятором. 4. Витяжка за п. 2, яка відрізняється тим, що жировловлювач складається з конічних концентричних пластин. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
