Спосіб визначення водопроникності плівкових матеріалів

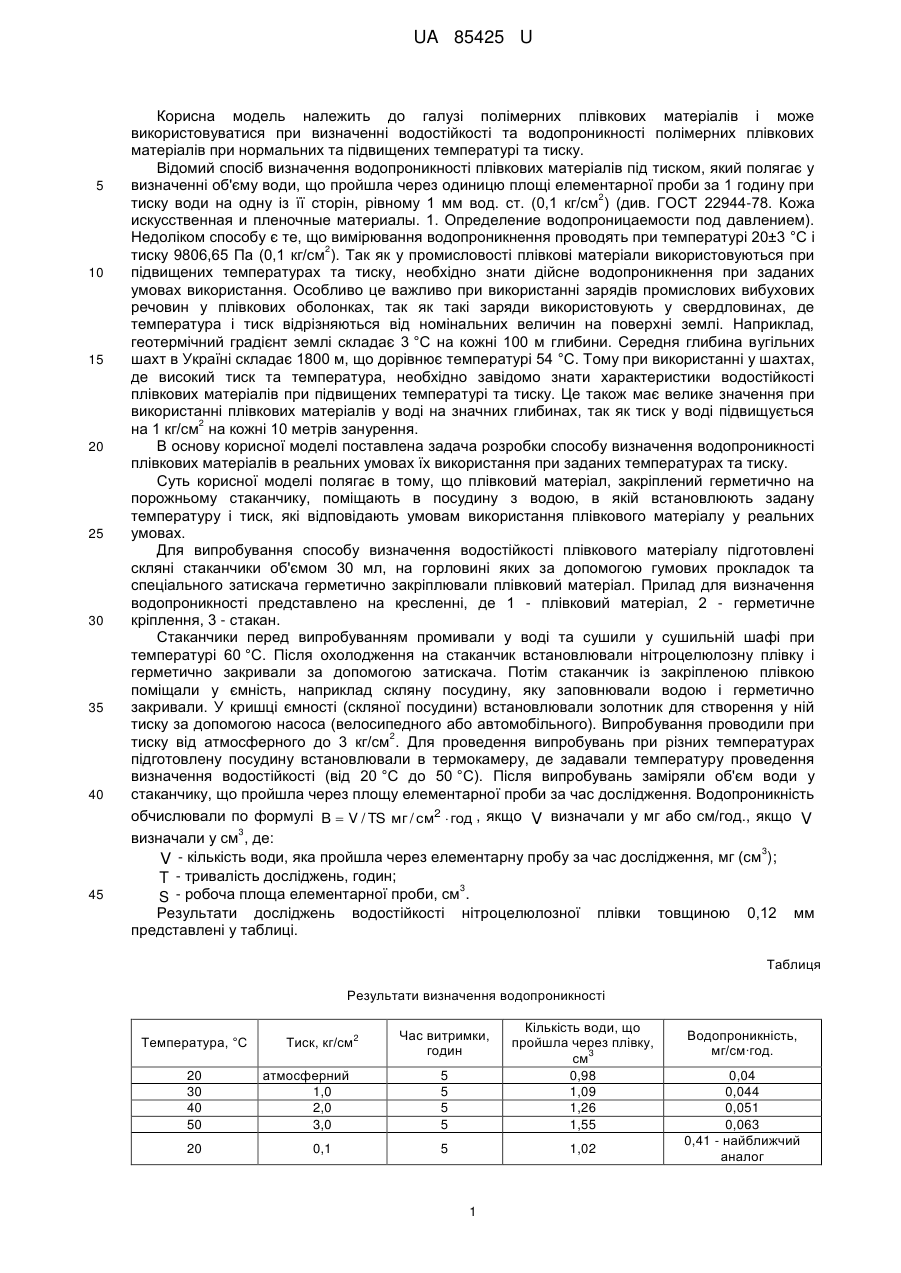

Реферат: UA 85425 U UA 85425 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі полімерних плівкових матеріалів і може використовуватися при визначенні водостійкості та водопроникності полімерних плівкових матеріалів при нормальних та підвищених температурі та тиску. Відомий спосіб визначення водопроникності плівкових матеріалів під тиском, який полягає у визначенні об'єму води, що пройшла через одиницю площі елементарної проби за 1 годину при 2 тиску води на одну із її сторін, рівному 1 мм вод. ст. (0,1 кг/см ) (див. ГОСТ 22944-78. Кожа искусственная и пленочные материалы. 1. Определение водопроницаемости под давлением). Недоліком способу є те, що вимірювання водопроникнення проводять при температурі 20±3 °C і 2 тиску 9806,65 Па (0,1 кг/см ). Так як у промисловості плівкові матеріали використовуються при підвищених температурах та тиску, необхідно знати дійсне водопроникнення при заданих умовах використання. Особливо це важливо при використанні зарядів промислових вибухових речовин у плівкових оболонках, так як такі заряди використовують у свердловинах, де температура і тиск відрізняються від номінальних величин на поверхні землі. Наприклад, геотермічний градієнт землі складає 3 °C на кожні 100 м глибини. Середня глибина вугільних шахт в Україні складає 1800 м, що дорівнює температурі 54 °C. Тому при використанні у шахтах, де високий тиск та температура, необхідно завідомо знати характеристики водостійкості плівкових матеріалів при підвищених температурі та тиску. Це також має велике значення при використанні плівкових матеріалів у воді на значних глибинах, так як тиск у воді підвищується 2 на 1 кг/см на кожні 10 метрів занурення. В основу корисної моделі поставлена задача розробки способу визначення водопроникності плівкових матеріалів в реальних умовах їх використання при заданих температурах та тиску. Суть корисної моделі полягає в тому, що плівковий матеріал, закріплений герметично на порожньому стаканчику, поміщають в посудину з водою, в якій встановлюють задану температуру і тиск, які відповідають умовам використання плівкового матеріалу у реальних умовах. Для випробування способу визначення водостійкості плівкового матеріалу підготовлені скляні стаканчики об'ємом 30 мл, на горловині яких за допомогою гумових прокладок та спеціального затискача герметично закріплювали плівковий матеріал. Прилад для визначення водопроникності представлено на кресленні, де 1 - плівковий матеріал, 2 - герметичне кріплення, 3 - стакан. Стаканчики перед випробуванням промивали у воді та сушили у сушильній шафі при температурі 60 °C. Після охолодження на стаканчик встановлювали нітроцелюлозну плівку і герметично закривали за допомогою затискача. Потім стаканчик із закріпленою плівкою поміщали у ємність, наприклад скляну посудину, яку заповнювали водою і герметично закривали. У кришці ємності (скляної посудини) встановлювали золотник для створення у ній тиску за допомогою насоса (велосипедного або автомобільного). Випробування проводили при 2 тиску від атмосферного до 3 кг/см . Для проведення випробувань при різних температурах підготовлену посудину встановлювали в термокамеру, де задавали температуру проведення визначення водостійкості (від 20 °C до 50 °C). Після випробувань заміряли об'єм води у стаканчику, що пройшла через площу елементарної проби за час дослідження. Водопроникність обчислювали по формулі B  V / TS мг / см2  год , якщо V визначали у мг або см/год., якщо V 3 визначали у см , де: 3 V - кількість води, яка пройшла через елементарну пробу за час дослідження, мг (см ); T - тривалість досліджень, годин; 3 S - робоча площа елементарної проби, см . Результати досліджень водостійкості нітроцелюлозної плівки товщиною 0,12 мм представлені у таблиці. Таблиця Результати визначення водопроникності Температура, °С 20 30 40 50 20 Тиск, кг/см атмосферний 1,0 2,0 3,0 0,1 2 5 5 5 5 Кількість води, що пройшла через плівку, 3 см 0,98 1,09 1,26 1,55 5 1,02 Час витримки, годин 1 Водопроникність, мг/см∙год. 0,04 0,044 0,051 0,063 0,41 - найближчий аналог UA 85425 U 3 5 Робоча площа елементарної проби при визначенні складала 4,9 см . Таким чином із результатів визначення водопроникності нітроцелюлозних плівок видно, що залежно від температури та тиску проведення визначень, водопроникність залежить від температури та тиску проведення дослідження. Це підтверджує те, що заявлений спосіб дозволяє визначити водопроникність плівкових матеріалів в реальних умовах експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб визначення водопроникності полімерних плівкових матеріалів, що включає визначення об'єму води, що пройшла через одиницю площі елементарної проби за одиницю часу, який відрізняється тим, що плівковий матеріал закріпляють герметично на порожній стаканчик, який поміщають у посудину з водою, в якій встановлюють температуру від 20 °C до 50 °C, а також 2 тиск - від атмосферного до 3 кг/см . Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
