Пристрій для очищання каналізаційних і подібних каналів

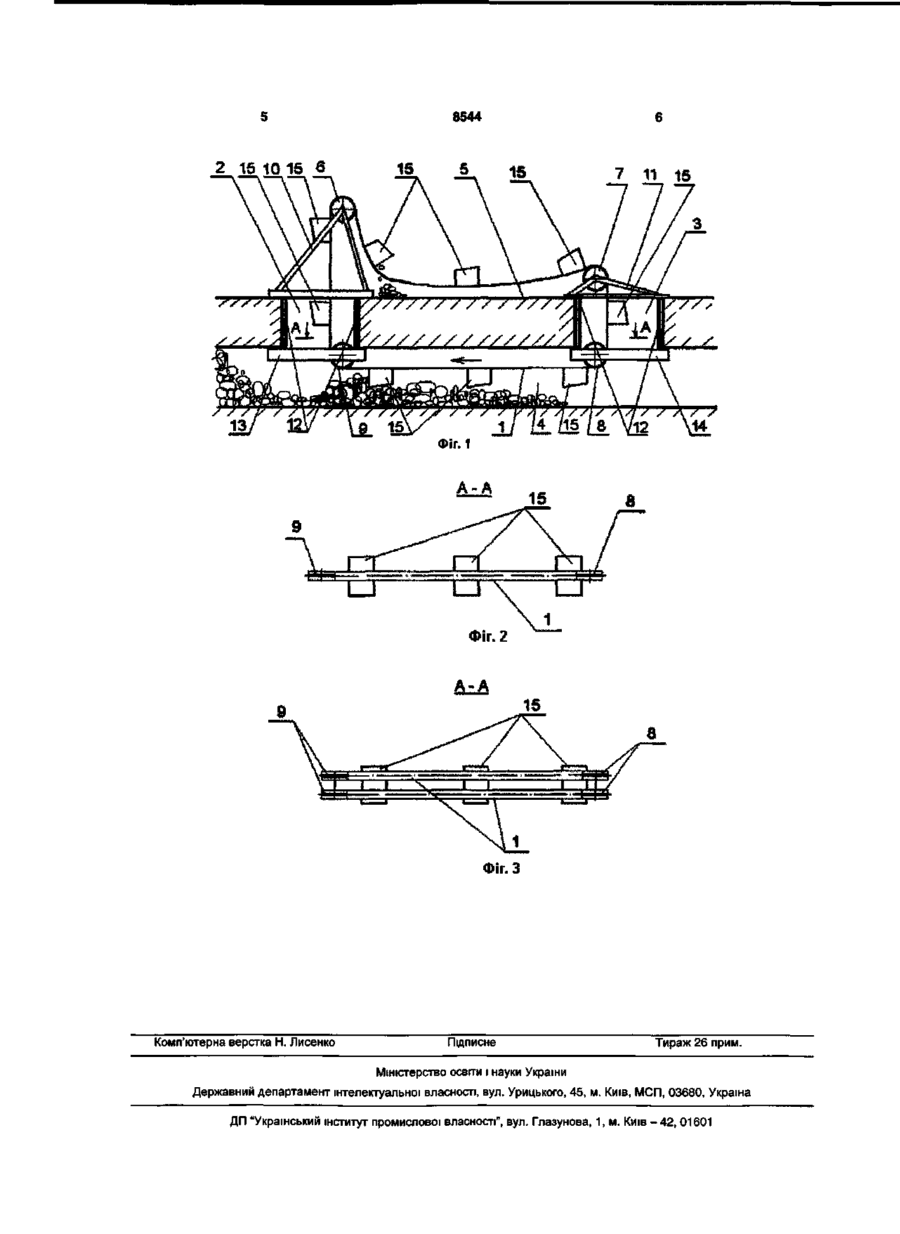

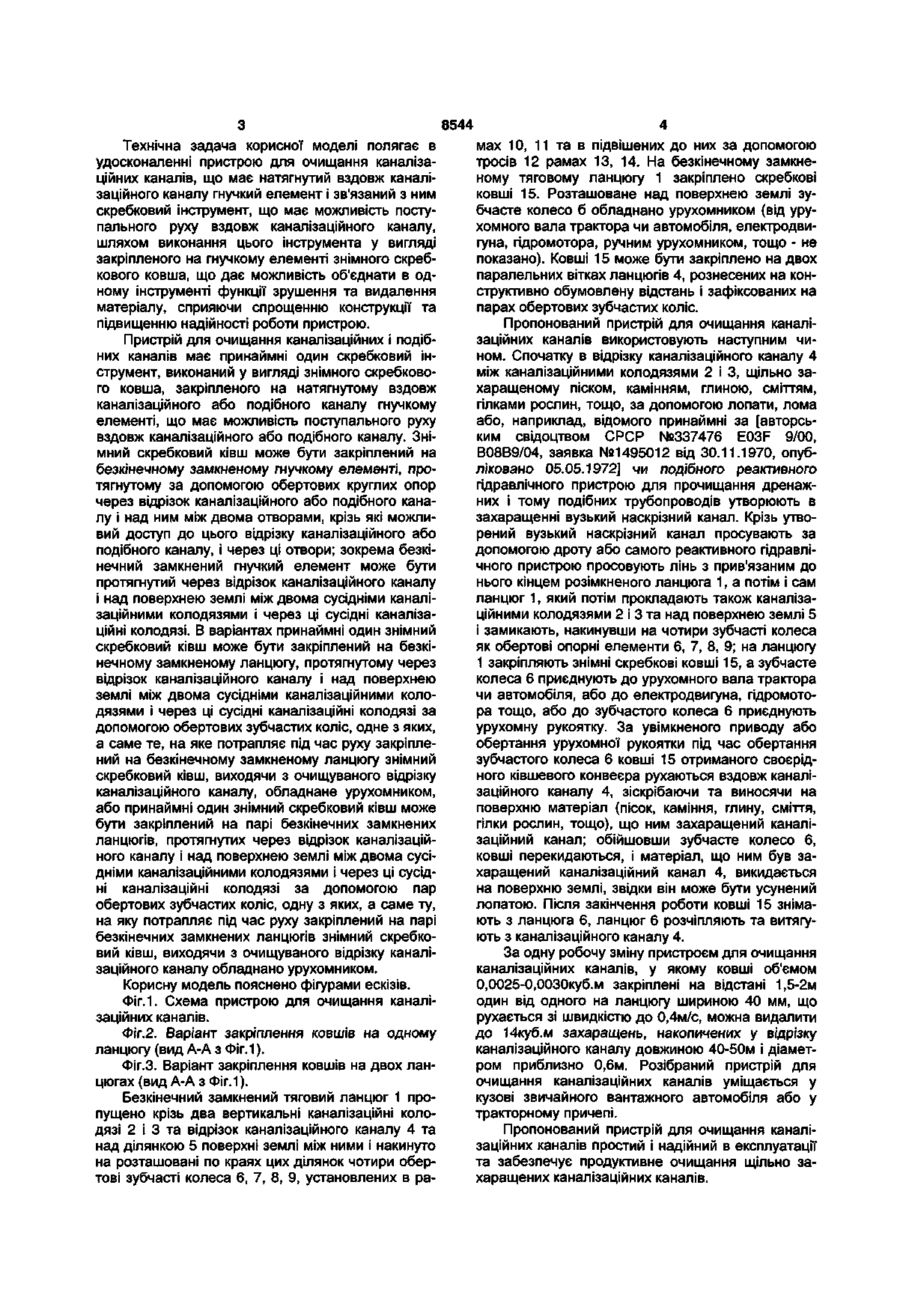

1. Пристрій для очищання каналізаційних і подібних каналів, що має натягнутий вздовж каналізаційного або подібного каналу гнучкий елемент і зв'язаний з ним скребковий інструмент, що має можливість руху вздовж каналізаційного або подібного каналу, який відрізняється тим, що він має як скребковий інструмент принаймні один скребковий ківш, закріплений на натягнутому вздовж каналізаційного або подібного каналу гнучкому елементі, що має можливість руху вздовж каналізаційного або подібного каналу. 2. Пристрій за п.1, який відрізняється тим, що принаймні один знімний скребковий ківш закріплений на безкінечному замкненому гнучкому елементі, протягнутому за допомогою обертових круглих опор через відрізок каналізаційного або подібного каналу і над ним між двома отворами, крізь які можливий доступ до цього відрізку каналізаційного або подібного каналу, і через ці отвори. 3. Пристрій за п.2, який відрізняється тим, що принаймні один знімний скребковий ківш закріплений на безкінечному замкненому гнучкому елементі, протягнутому за допомогою обертових круглих опор через відрізок каналізаційного каналу і над поверхнею землі між двома сусідніми каналізацій ними колодязями і через ці сусідні каналізаційні колодязі. 4. Пристрій за п.З, який відрізняється тим, що принаймні один знімний скребковий ківш закріплений на безкінечному замкненому ланцюгу, протягнутому через відрізок каналізаційного каналу і над поверхнею землі між двома сусідніми каналізаційними колодязями і через ці сусідні каналізаційні колодязі за допомогою обертових зубчастих коліс, одне з яких обладнане приводом. 5. Пристрій за п.4, який відрізняється тим, що приводом обладнане перше розташоване над поверхнею землі обертове зубчасте колесо, на яке потрапляє під час руху закріплений на безкінечному замкненому ланцюгу знімний скребковий ківш, виходячи з очищуваного відрізку каналізаційного каналу. 6. Пристрій за п.З, який відрізняється тим, що принаймні один знімний скребковий ківш закріплений на парі безкінечних замкнених ланцюгів, протягнутих через відрізок каналізаційного каналу і над поверхнею землі між двома сусідніми каналізаційними колодязями і через ці сусідні каналізаційні колодязі за допомогою пар обертових зубчастих коліс, одну з яких обладнано приводом. 7. Пристрій за п.6, який відрізняється тим, що приводом обладнано першу розташовану над поверхнею землі пару обертових зубчастих коліс, на яку потрапляє під час руху закріплений на парі безкінечних замкнених ланцюгів знімний скребковий ківш, виходячи з очищуваного відрізку каналізаційного каналу. Корисна модель стосується очищання каналізаційних трубопроводів і подібних каналів і може бути застосованою, наприклад, під час очищання каналізаційних каналів, щільно захаращених нерідкими відкладеннями (піском, камінням, глиною, сміттям, гілками рослин, тощо). Відомий пристрій для очищання каналізаційних каналів, переріз яких закритий нерідкими відкладеннями, що має скребковий інструмент, що має можливість поступального руху вздовж натяг нутого в каналізаційному каналі гнучкого елемента [Європейський патент ЕР0052270, E03F9/00, опубліковано 26.05.1982]. Проте відомий пристрій має складну конструкцію, оскільки передбачає обладнання скребкового інструмента ухуромником для взаємодії з натягнутим в каналізаційному канапі гнучким елементом та наявність приймальної камеру під тиском та гідравлічної системи для видалення зрушеного матеріалу, що захаращує каналізаційний канал. ю 00 8544 Технічна задача корисної моделі полягає в удосконаленні пристрою для очищання каналізаційних каналів, що має натягнутий вздовж каналізаційного каналу гнучкий елемент і зв'язаний з ним скребковий інструмент, що має можливість поступального руху вздовж каналізаційного каналу, шляхом виконання цього інструмента у вигляді закріпленого на гнучкому елементі знімного скребкового ковша, що дає можливість об'єднати в одному інструменті функції зрушення та видалення матеріалу, сприяючи спрощенню конструкції та підвищенню надійності роботи пристрою. Пристрій для очищання каналізаційних і подібних каналів має принаймні один скребковий інструмент, виконаний у вигляді знімного скребкового ковша, закріпленого на натягнутому вздовж каналізаційного або подібного каналу гнучкому елементі, що має можливість поступального руху вздовж каналізаційного або подібного каналу. Знімний скребковий ківш може бути закріплений на безкінечному замкненому гнучкому елементі, протягнутому за допомогою обертових круглих опор через відрізок каналізаційного або подібного каналу і над ним між двома отворами, крізь які можливий доступ до цього відрізку каналізаційного або подібного каналу, і через ці отвори; зокрема безкінечний замкнений гнучкий елемент може бути протягнутий через відрізок каналізаційного каналу і над поверхнею землі між двома сусідніми каналізаційними колодязями і через ці сусідні каналізаційні колодязі. В варіантах принаймні один знімний скребковий ківш може бути закріплений на безкінечному замкненому ланцюгу, протягнутому через відрізок каналізаційного каналу і над поверхнею землі між двома сусідніми каналізаційними колодязями і через ці сусідні каналізаційні колодязі за допомогою обертових зубчастих коліс, одне з яких, а саме те, на яке потрапляє під час руху закріплений на безкінечному замкненому ланцюгу знімний скребковий ківш, виходячи з очищуваного відрізку каналізаційного каналу, обладнане урухомником, або принаймні один знімний скребковий ківш може бути закріплений на парі безкінечних замкнених ланцюгів, протягнутих через відрізок каналізаційного каналу і над поверхнею землі між двома сусідніми каналізаційними колодязями і через ці сусідні каналізаційні колодязі за допомогою пар обертових зубчастих коліс, одну з яких, а саме ту, на яку потрапляє під час руху закріплений на парі безкінечних замкнених ланцюгів знімний скребковий ківш, виходячи з очищуваного відрізку каналізаційного каналу обладнано урухомником. Корисну модель пояснено фігурами ескізів. Фіг.1. Схема пристрою для очищання каналізаційних каналів. Фіг.2. Варіант закріплення ковшів на одному ланцюгу (вид А-А з Фіг.1). Фіг.З. Варіант закріплення ковшів на двох ланцюгах (вид А-А з Фіг.1). Безкінечний замкнений тяговий ланцюг 1 пропущено крізь два вертикальні каналізаційні колодязі 2 і 3 та відрізок каналізаційного каналу 4 та над ділянкою 5 поверхні землі між ними і накинуто на розташовані по краях цих ділянок чотири обертові зубчасті колеса 6, 7, 8, 9, установлених в ра мах 10, 11 та в підвішених до них за допомогою тросів 12 рамах 13, 14. На безкінечному замкненому тяговому ланцюгу 1 закріплено скребкові ковші 15. Розташоване над поверхнею землі зубчасте колесо б обладнано урухомником (від урухомного вала трактора чи автомобіля, електродвигуна, гідромотора, ручним урухомником, тощо - не показано). Ковші 15 може бути закріплено на двох паралельних вітках ланцюгів 4, рознесених на конструктивно обумовлену відстань і зафіксованих на парах обертових зубчастих коліс. Пропонований пристрій для очищання каналізаційних каналів використовують наступним чином. Спочатку в відрізку каналізаційного каналу 4 між каналізаційними колодязями 2 і 3, щільно захаращеному піском, камінням, глиною, сміттям, гілками рослин, тощо, за допомогою лопати, лома або, наприклад, відомого принаймні за [авторським свідоцтвом СРСР №337476 E03F 9/00, В08В9/04, заявка №1495012 від 30.11.1970, опубліковано 05.05.1972] чи подібного реактивного гідравлічного пристрою для прочищання дренажних і тому подібних трубопроводів утворюють в захаращенні вузький наскрізний канал. Крізь утворений вузький наскрізний канал просувають за допомогою дроту або самого реактивного гідравлічного пристрою просовують лінь з прив'язаним до нього кінцем розімкненого ланцюга 1, а потім і сам ланцюг 1, який потім прокладають також каналізаційними колодязями 2 і 3 та над поверхнею землі 5 і замикають, накинувши на чотири зубчасті колеса як обертові опорні елементи 6, 7, 8, 9; на ланцюгу 1 закріпляють знімні скребкові ковші 15, а зубчасте колеса 6 приєднують до урухомного вала трактора чи автомобіля, або до електродвигуна, гідромотора тощо, або до зубчастого колеса 6 приєднують урухомну рукоятку. За увімкненого приводу або обертання урухомної рукоятки під час обертання зубчастого колеса 6 ковші 15 отриманого своєрідного ківшевого конвеєра рухаються вздовж каналізаційного каналу 4, зіскрібаючи та виносячи на поверхню матеріал (пісок, каміння, глину, сміття, гілки рослин, тощо), що ним захаращений каналізаційний канал; обійшовши зубчасте колесо 6, ковші перекидаються, і матеріал, що ним був захаращений каналізаційний канал 4, викидається на поверхню землі, звідки він може бути усунений лопатою. Після закінчення роботи ковші 15 знімають з ланцюга 6, ланцюг 6 розчіпляють та витягують з каналізаційного каналу 4. За одну робочу зміну пристроєм для очищання каналізаційних каналів, у якому ковші об'ємом 0,0025-0,0030куб.м закріплені на відстані 1,5-2м один від одного на ланцюгу шириною 40 мм, що рухається зі швидкістю до 0,4м/с, можна видалити до 14куб.м захаращень, накопичених у відрізку каналізаційного каналу довжиною 40-50м і діаметром приблизно 0,6м. Розібраний пристрій для очищання каналізаційних каналів уміщається у кузові звичайного вантажного автомобіля або у тракторному причепі. Пропонований пристрій для очищання каналізаційних каналів простий і надійний в експлуатації та забезпечує продуктивне очищання щільно захаращених каналізаційних каналів. 8544 2 15 10 15 6 7 11 15 Фіг. З Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
