Спосіб очищення каналізаційних і подібних каналів

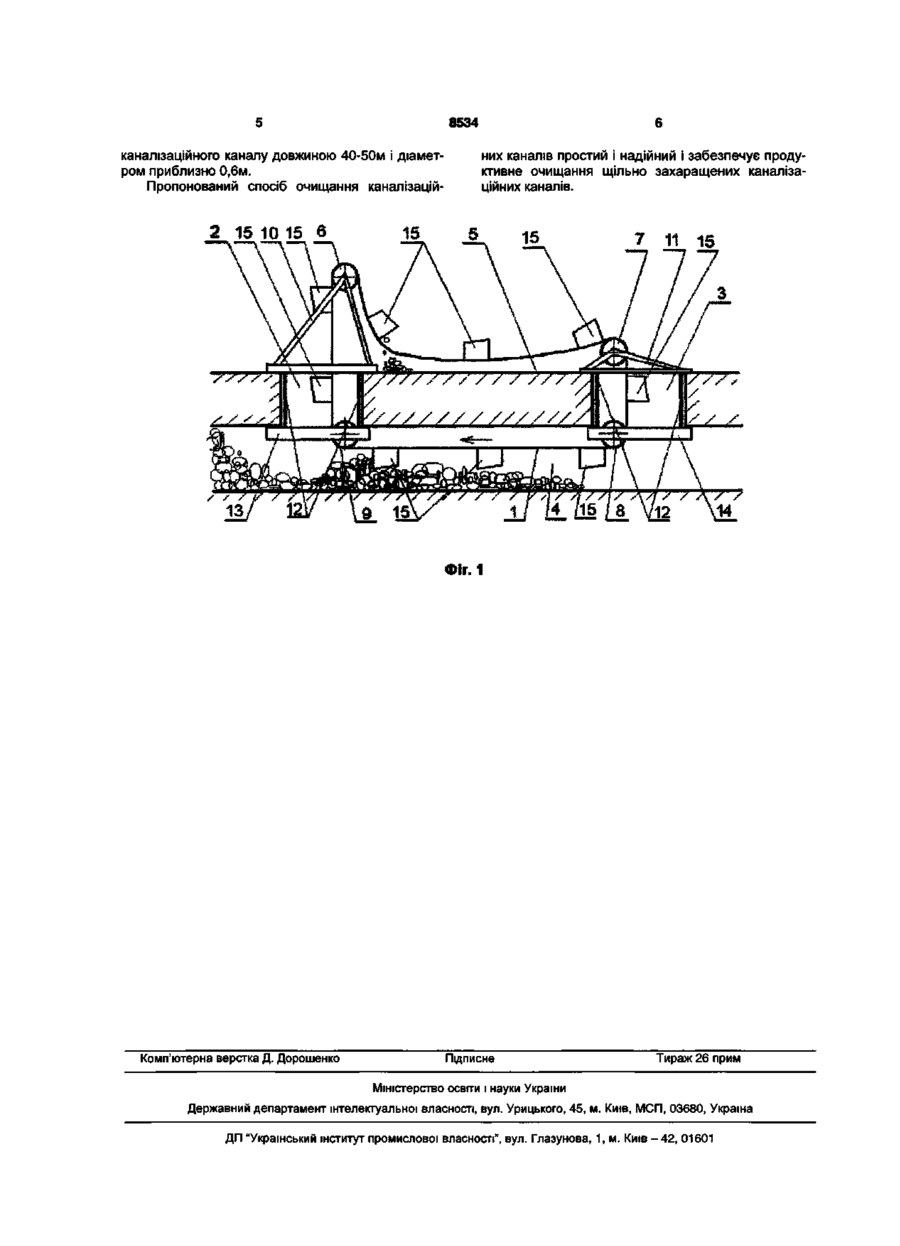

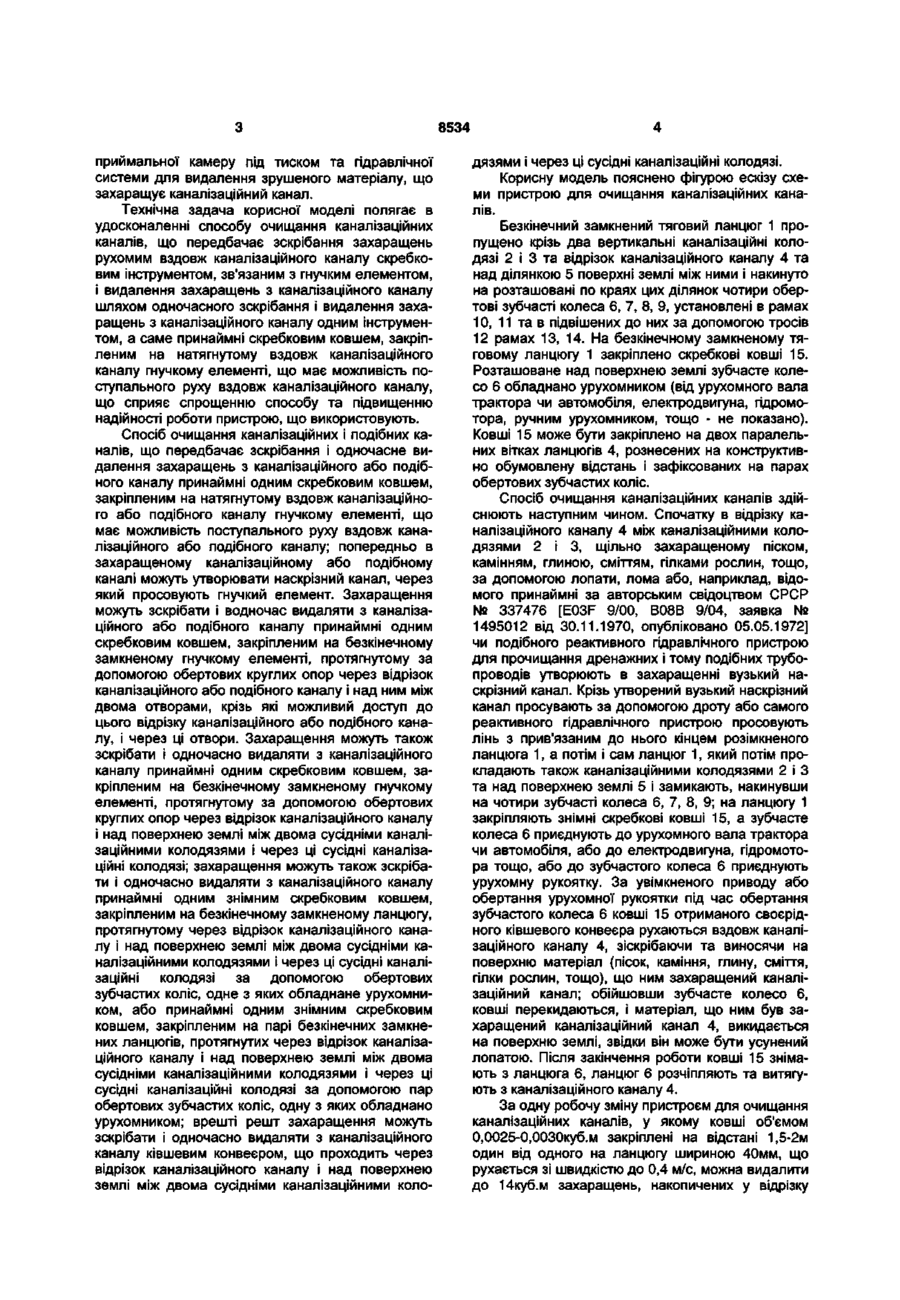

1 Спосіб очищення каналізаційних і подібних каналів, що передбачає зскрібання захаращень рухомим вздовж каналізаційного або подібного каналу скребковим інструментом, зв'язаним з гнучким елементом, і видалення захаращень з каналізаційного або подібного каналу, який відрізняється тим, що захаращення зскрібають і одночасно видаляють з каналізаційного або подібного каналу принаймні одним скребковим ковшем, закріпленим на натягнутому вздовж каналізаційного або подібного каналу гнучкому елементі, що має можливість поступального руху вздовж каналізаційного або подібного каналу 2 Спосіб за п 1, який відрізняється тим, що попередньо в захаращеному каналізаційному або подібному каналі утворюють наскрізний канал, через який просовують гнучкий елемент 3 Спосіб за п 1 або п 2, який відрізняється тим, що захаращення зскрібають і видаляють з каналізаційного або подібного каналу принаймні одним скребковим ковшем, закріпленим на безкінечному замкненому гнучкому елементі, протягнутому за допомогою обертових круглих опор через відрізок каналізаційного або подібного каналу і над ним між двома отворами, крізь які можливий доступ до цього відрізку каналу, і через ці отвори 4 Спосіб за п 3, який відрізняється тим, що захаращення зскрібають і видаляють з каналізаційного каналу принаймні одним скребковим ковшем, закріпленим на безкінечному замкненому гнучкому елементі, протягнутому за допомогою обертових круглих опор через відрізок каналізаційного каналу і над поверхнею землі між двома сусідніми каналізаційними колодязями і через ці сусідні каналізаційні колодязі 5 Спосіб за п 4, який відрізняється тим, що захаращення зскрібають і видаляють з каналізаційного каналу принаймні одним скребковим ковшем, закріпленим на безкінечному замкненому ланцюгу, протягнутому через відрізок каналізаційного каналу і над поверхнею землі між двома сусідніми каналізаційними колодязями і через ці сусідні каналізаційні колодязі за допомогою обертових зубчастих колю, одне з яких обладнане приводом 6 Спосіб за п 4, який відрізняється тим, що захаращення зскрібають і видаляють з каналізаційного каналу принаймні одним скребковим ковшем, закріпленим на парі безкінечних замкнених ланцюгів, протягнутих через відрізок каналізаційного каналу і над поверхнею землі між двома сусідніми каналізаційними колодязями і через ці сусідні каналізаційні колодязі за допомогою пар обертових зубчастих коліс, одну з яких обладнано приводом 7 Спосіб за п 5 або п 6, який відрізняється тим, що захаращення зскрібають і видаляють з каналізаційного каналу ківшевим конвеєром, що проходить через відрізок каналізаційного каналу і над поверхнею землі між двома сусідніми каналізаційними колодязями і через ці сусідні каналізаційні колодязі Корисна модель стосується очищання каналізаційних трубопроводів і подібних каналів і може бути застосованою під час очищання, наприклад, каналізаційних каналів, щільно захаращених нерідкими відкладеннями (піском, камінням, глиною, сміттям, гілками рослин, тощо) Відомий спосіб очищання каналізаційних каналів, переріз яких закритий нерідкими відкладеннями, що передбачає зскрібання захаращень ру хомим вздовж каналізаційного каналу скребковим інструментом, зв'язаним з гнучким елементом, і видалення захаращень з каналізаційного каналу [Європейський патент ЕР0052270, E03F 9/00, опубліковано 26 05 1982] Проте відомий спосіб ускладнений тим, що передбачає обладнання скребкового інструмента ухуромником для взаємодії з натягнутим в каналізаційному каналі гнучким елементом та наявність CO ю 00 о? 8534 приймальної камеру під тиском та гідравлічної системи для видалення зрушеного матеріалу, що захаращує каналізаційний канал. Технічна задача корисної моделі полягає в удосконаленні способу очищання каналізаційних каналів, що передбачає зскрібання захаращень рухомим вздовж каналізаційного каналу скребковим інструментом, зв'язаним з гнучким елементом, і видалення захаращень з каналізаційного каналу шляхом одночасного зскрібання і видалення захаращень з каналізаційного каналу одним інструментом, а саме принаймні скребковим ковшем, закріпленим на натягнутому вздовж каналізаційного каналу гнучкому елементі, що має можливість поступального руху вздовж каналізаційного каналу, що сприяє спрощенню способу та підвищенню надійності роботи пристрою, що використовують. Спосіб очищання каналізаційних і подібних каналів, що передбачає зскрібання і одночасне видалення захаращень з каналізаційного або подібного каналу принаймні одним скребковим ковшем, закріпленим на натягнутому вздовж каналізаційного або подібного каналу гнучкому елементі, що має можливість поступального руху вздовж каналізаційного або подібного каналу; попередньо в захаращеному каналізаційному або подібному каналі можуть утворювати наскрізний канал, через який просовують гнучкий елемент. Захаращення можуть зскрібати і водночас видаляти з каналізаційного або подібного каналу принаймні одним скребковим ковшем, закріпленим на безкінечному замкненому гнучкому елементі, протягнутому за допомогою обертових круглих опор через відрізок каналізаційного або подібного каналу і над ним між двома отворами, крізь які можливий доступ до цього відрізку каналізаційного або подібного каналу, і через ці отвори. Захаращення можуть також зскрібати і одночасно видаляти з каналізаційного каналу принаймні одним скребковим ковшем, закріпленим на безкінечному замкненому гнучкому елементі, протягнутому за допомогою обертових круглих опор через відрізок каналізаційного каналу і над поверхнею землі між двома сусідніми каналізаційними колодязями і через ці сусідні каналізаційні колодязі; захаращення можуть також зскрібати і одночасно видаляти з каналізаційного каналу принаймні одним знімним скребковим ковшем, закріпленим на безкінечному замкненому ланцюгу, протягнутому через відрізок каналізаційного каналу і над поверхнею землі між двома сусідніми каналізаційними колодязями і через ці сусідні каналізаційні колодязі за допомогою обертових зубчастих коліс, одне з яких обладнане урухомником, або принаймні одним знімним скребковим ковшем, закріпленим на парі безкінечних замкнених ланцюгів, протягнутих через відрізок каналізаційного каналу і над поверхнею землі між двома сусідніми каналізаційними колодязями і через ці сусідні каналізаційні колодязі за допомогою пар обертових зубчастих коліс, одну з яких обладнано урухомником; врешті решт захаращення можуть зскрібати і одночасно видаляти з каналізаційного каналу ківшевим конвеєром, що проходить через відрізок каналізаційного каналу і над поверхнею землі між двома сусідніми каналізаційними коло дязями і через ці сусідні каналізаційні колодязі. Корисну модель пояснено фігурою ескізу схеми пристрою для очищання каналізаційних каналів. Безкінечний замкнений тяговий ланцюг 1 пропущено крізь два вертикальні каналізаційні колодязі 2 і 3 та відрізок каналізаційного каналу 4 та над ділянкою 5 поверхні землі між ними і накинуто на розташовані по краях цих ділянок чотири обертові зубчасті колеса 6, 7, 8, 9, установлені в рамах 10, 11 та в підвішених до них за допомогою тросів 12 рамах 13, 14. На безкінечному замкненому тяговому ланцюгу 1 закріплено скребкові ковші 15. Розташоване над поверхнею землі зубчасте колесо 6 обладнано урухомником (від урухомного вала трактора чи автомобіля, електродвигуна, гідромотора, ручним урухомником, тощо - не показано). Ковші 15 може бути закріплено на двох паралельних вітках ланцюгів 4, рознесених на конструктивно обумовлену відстань і зафіксованих на парах обертових зубчастих коліс. Спосіб очищання каналізаційних каналів здійснюють наступним чином. Спочатку в відрізку каналізаційного каналу 4 між каналізаційними колодязями 2 і 3, щільно захаращеному піском, камінням, глиною, сміттям, гілками рослин, тощо, за допомогою лопати, лома або, наприклад, відомого принаймні за авторським свідоцтвом СРСР № 337476 [E03F 9/00, В08В 9/04, заявка № 1495012 від 30.11.1970, опубліковано 05.05.1972] чи подібного реактивного гідравлічного пристрою для прочищання дренажних і тому подібних трубопроводів утворюють в захаращенні вузький наскрізний канал. Крізь утворений вузький наскрізний канал просувають за допомогою дроту або самого реактивного гідравлічного пристрою просовують лінь з прив'язаним до нього кінцем розімкненого ланцюга 1, а потім і сам ланцюг 1, який потім прокладають також каналізаційними колодязями 2 і З та над поверхнею землі 5 і замикають, накинувши на чотири зубчасті колеса 6, 7, 8, 9; на ланцюгу 1 закріпляють знімні скребкові ковші 15, а зубчасте колеса 6 приєднують до урухомного вала трактора чи автомобіля, або до електродвигуна, гідромотора тощо, або до зубчастого колеса 6 приєднують урухомну рукоятку. За увімкненого приводу або обертання урухомної рукоятки під час обертання зубчастого колеса 6 ковші 15 отриманого своєрідного ківшевого конвеєра рухаються вздовж каналізаційного каналу 4, зіскрібаючи та виносячи на поверхню матеріал (пісок, каміння, глину, сміття, гілки рослин, тощо), що ним захаращений каналізаційний канал; обійшовши зубчасте колесо 6, ковші перекидаються, і матеріал, що ним був захаращений каналізаційний канал 4, викидається на поверхню землі, звідки він може бути усунений лопатою. Після закінчення роботи ковші 15 знімають з ланцюга 6, ланцюг 6 розчіпляють та витягують з каналізаційного каналу 4. За одну робочу зміну пристроєм для очищання каналізаційних каналів, у якому ковші об'ємом 0,0025-0,0030куб.м закріплені на відстані 1,5-2м один від одного на ланцюгу шириною 40мм, що рухається зі швидкістю до 0,4 м/с, можна видалити до 14куб.м захаращень, накопичених у відрізку 8534 каналізаційного каналу довжиною 40-50м і діаметром приблизно 0,6м. Пропонований спосіб очищання каналізацій них каналів простий і надійний і забезпечує продуктивне очищання щільно захаращених каналізаційних каналів. 2 15 10 15 в 11 15 Фіг. 1 Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
