Зразок для визначення межі міцності вогнетривких теплоізоляційних виробів при стиску

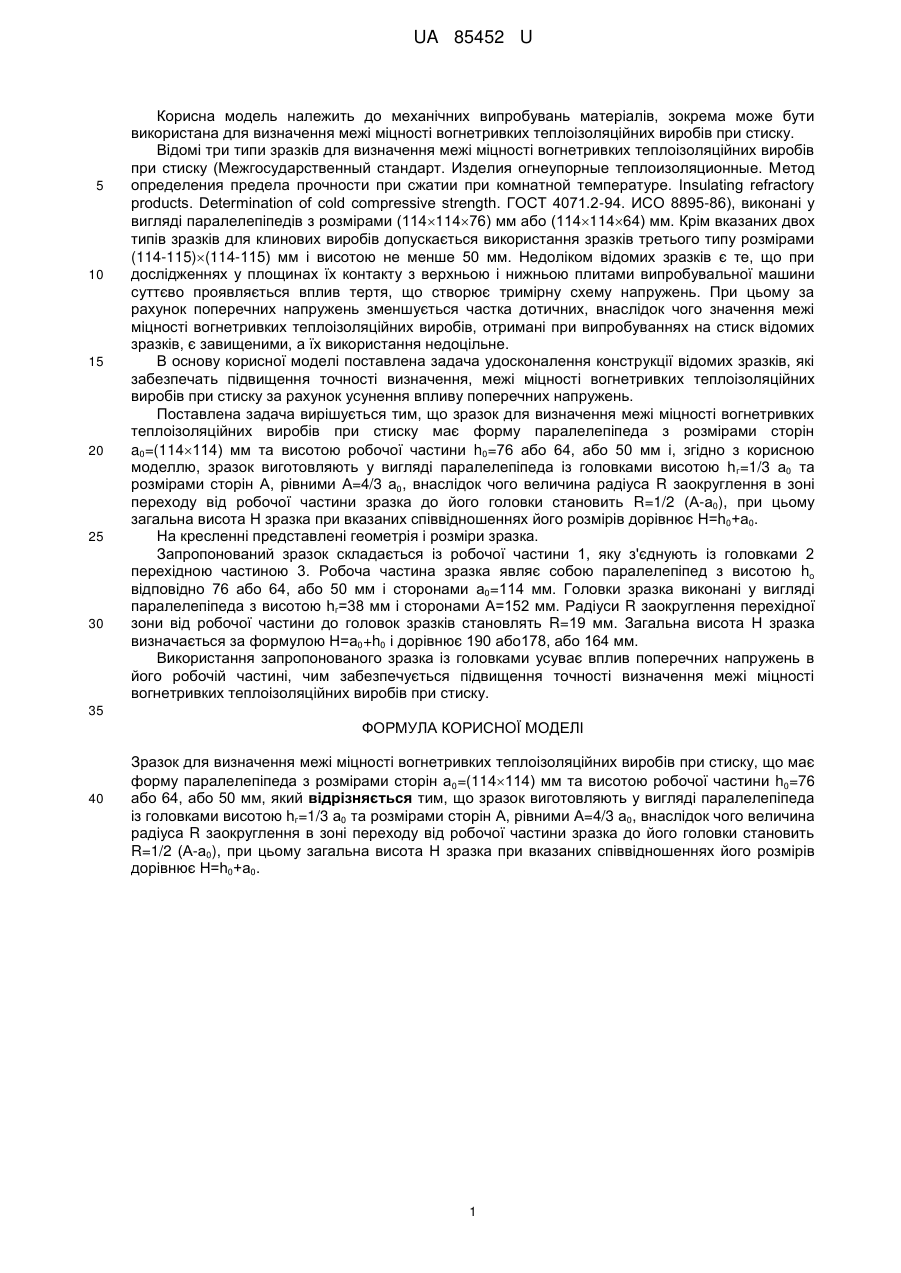

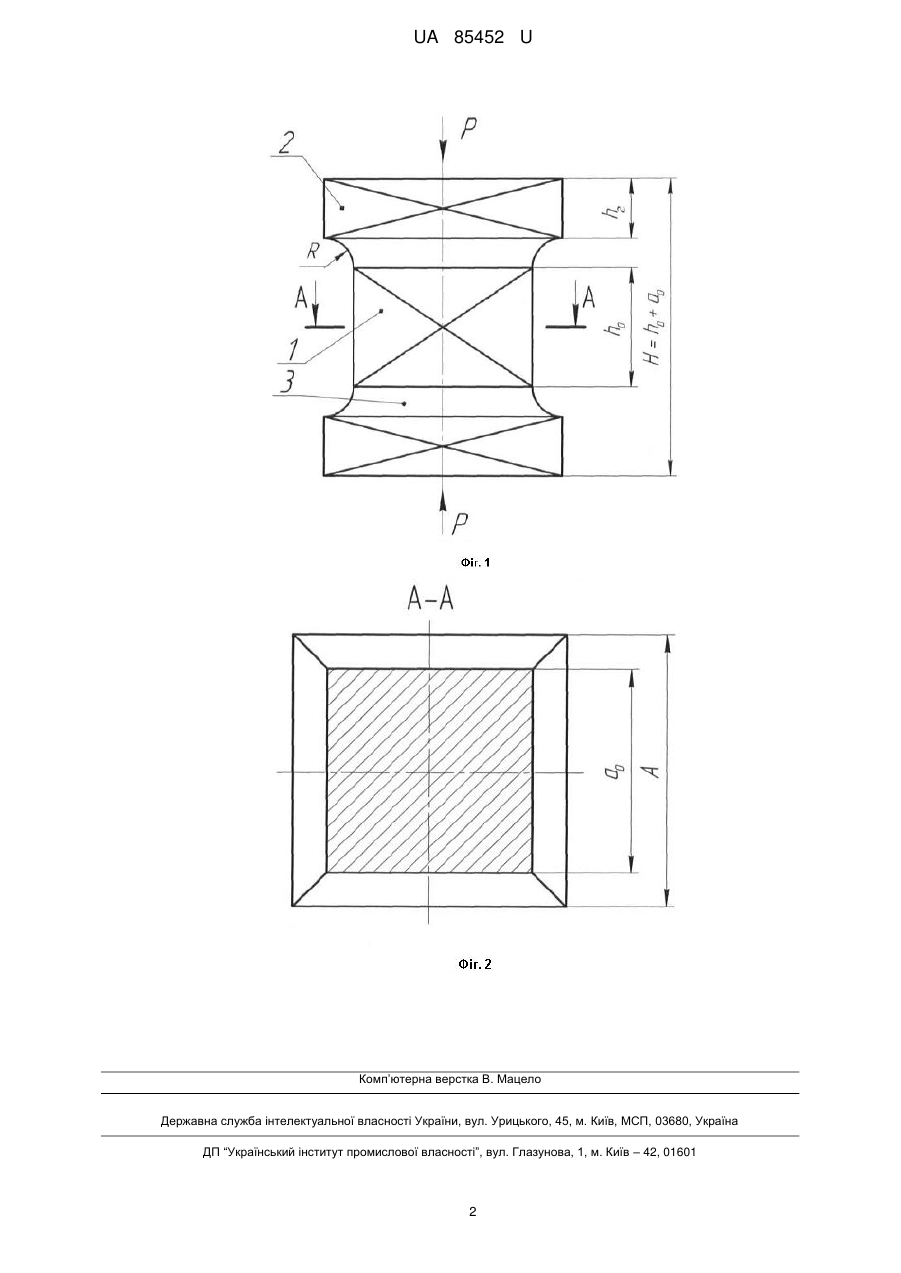

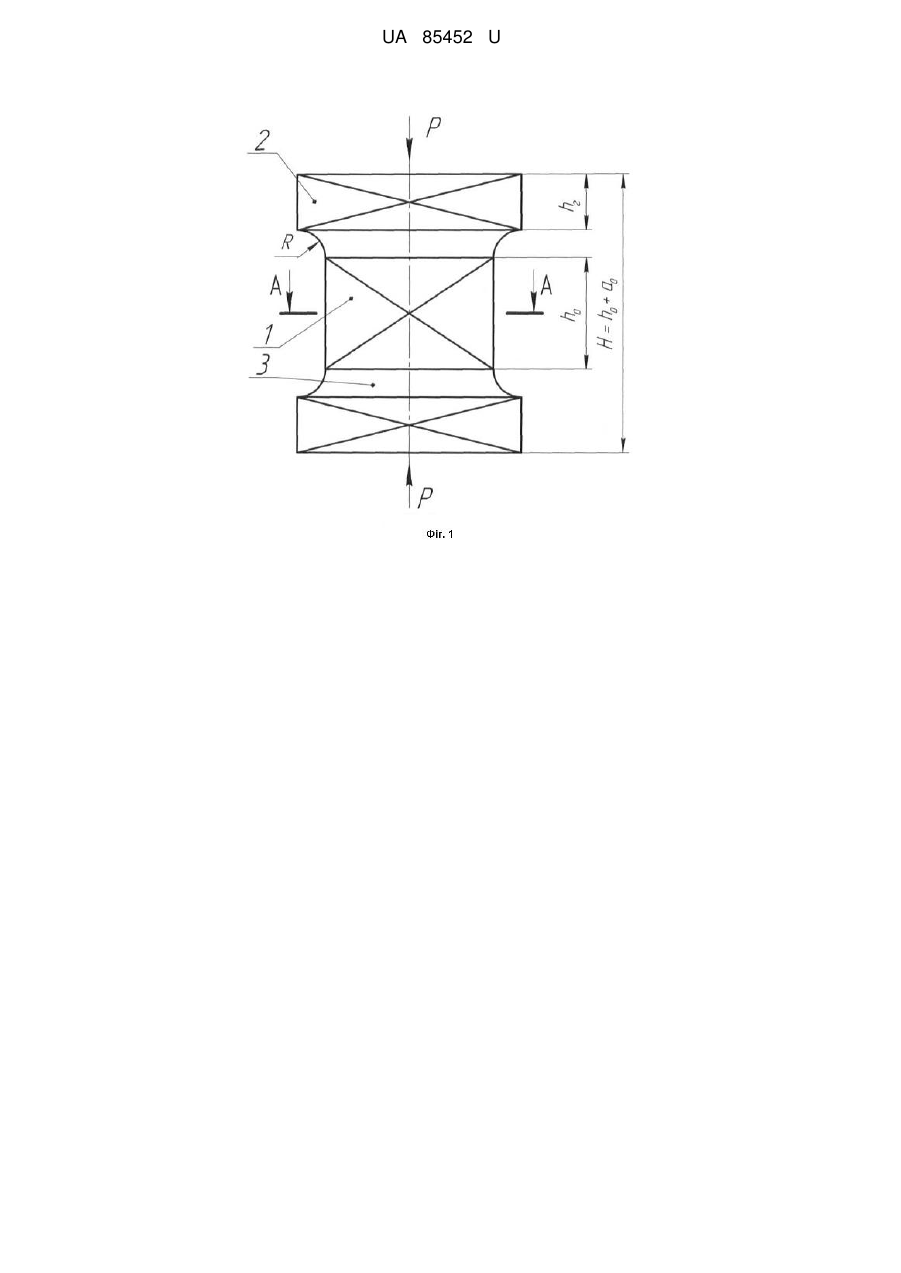

Реферат: Зразок для визначення межі міцності вогнетривких теплоізоляційних виробів при стиску має форму паралелепіпеда з розмірами сторін a0=(114114) мм та висотою робочої частини h0=76 або 64, або 50 мм. Зразок виготовляють у вигляді паралелепіпеда із головками висотою h г=1/3 а0 та розмірами сторін А, рівними А=4/3 а0, внаслідок чого величина радіуса R заокруглення в зоні переходу від робочої частини зразка до його головки становить R=1/2 (А-а0). При цьому загальна висота Η зразка при вказаних співвідношеннях його розмірів дорівнює Н=h0+а0. UA 85452 U (54) ЗРАЗОК ДЛЯ ВИЗНАЧЕННЯ МЕЖІ МІЦНОСТІ ВОГНЕТРИВКИХ ТЕПЛОІЗОЛЯЦІЙНИХ ВИРОБІВ ПРИ СТИСКУ UA 85452 U UA 85452 U 5 10 15 20 25 30 Корисна модель належить до механічних випробувань матеріалів, зокрема може бути використана для визначення межі міцності вогнетривких теплоізоляційних виробів при стиску. Відомі три типи зразків для визначення межі міцності вогнетривких теплоізоляційних виробів при стиску (Межгосударственный стандарт. Изделия огнеупорные теплоизоляционные. Метод определения предела прочности при сжатии при комнатной температуре. Insulating refractory products. Determination of cold compressive strength. ГОСТ 4071.2-94. ИСО 8895-86), виконані у вигляді паралелепіпедів з розмірами (11411476) мм або (11411464) мм. Крім вказаних двох типів зразків для клинових виробів допускається використання зразків третього типу розмірами (114-115)(114-115) мм і висотою не менше 50 мм. Недоліком відомих зразків є те, що при дослідженнях у площинах їх контакту з верхньою і нижньою плитами випробувальної машини суттєво проявляється вплив тертя, що створює тримірну схему напружень. При цьому за рахунок поперечних напружень зменшується частка дотичних, внаслідок чого значення межі міцності вогнетривких теплоізоляційних виробів, отримані при випробуваннях на стиск відомих зразків, є завищеними, а їх використання недоцільне. В основу корисної моделі поставлена задача удосконалення конструкції відомих зразків, які забезпечать підвищення точності визначення, межі міцності вогнетривких теплоізоляційних виробів при стиску за рахунок усунення впливу поперечних напружень. Поставлена задача вирішується тим, що зразок для визначення межі міцності вогнетривких теплоізоляційних виробів при стиску має форму паралелепіпеда з розмірами сторін a0=(114114) мм та висотою робочої частини h0=76 або 64, або 50 мм і, згідно з корисною моделлю, зразок виготовляють у вигляді паралелепіпеда із головками висотою h г=1/3 а0 та розмірами сторін А, рівними А=4/3 а0, внаслідок чого величина радіуса R заокруглення в зоні переходу від робочої частини зразка до його головки становить R=1/2 (А-а0), при цьому загальна висота Η зразка при вказаних співвідношеннях його розмірів дорівнює Н=h0+а0. На кресленні представлені геометрія і розміри зразка. Запропонований зразок складається із робочої частини 1, яку з'єднують із головками 2 перехідною частиною 3. Робоча частина зразка являє собою паралелепіпед з висотою hо відповідно 76 або 64, або 50 мм і сторонами а0=114 мм. Головки зразка виконані у вигляді паралелепіпеда з висотою hг=38 мм і сторонами А=152 мм. Радіуси R заокруглення перехідної зони від робочої частини до головок зразків становлять R=19 мм. Загальна висота Η зразка визначається за формулою H=а0+h0 і дорівнює 190 або178, або 164 мм. Використання запропонованого зразка із головками усуває вплив поперечних напружень в його робочій частині, чим забезпечується підвищення точності визначення межі міцності вогнетривких теплоізоляційних виробів при стиску. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Зразок для визначення межі міцності вогнетривких теплоізоляційних виробів при стиску, що має форму паралелепіпеда з розмірами сторін a0=(114114) мм та висотою робочої частини h0=76 або 64, або 50 мм, який відрізняється тим, що зразок виготовляють у вигляді паралелепіпеда із головками висотою hг=1/3 а0 та розмірами сторін А, рівними А=4/3 а0, внаслідок чого величина радіуса R заокруглення в зоні переходу від робочої частини зразка до його головки становить R=1/2 (А-а0), при цьому загальна висота Η зразка при вказаних співвідношеннях його розмірів дорівнює Н=h0+а0. 1 UA 85452 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
