Спосіб діагностики кілець литої короткозамкненої обмотки ротора асинхронного двигуна

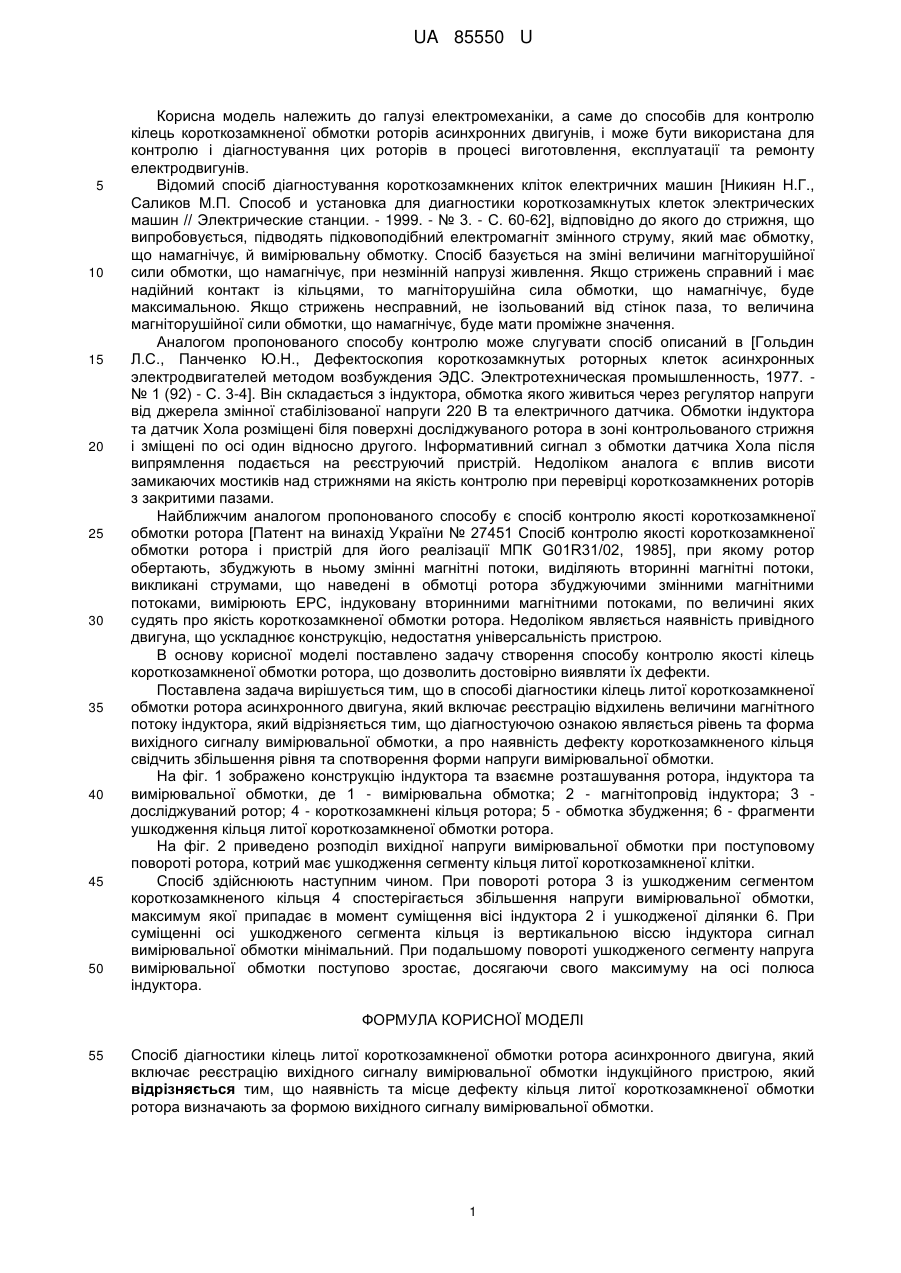

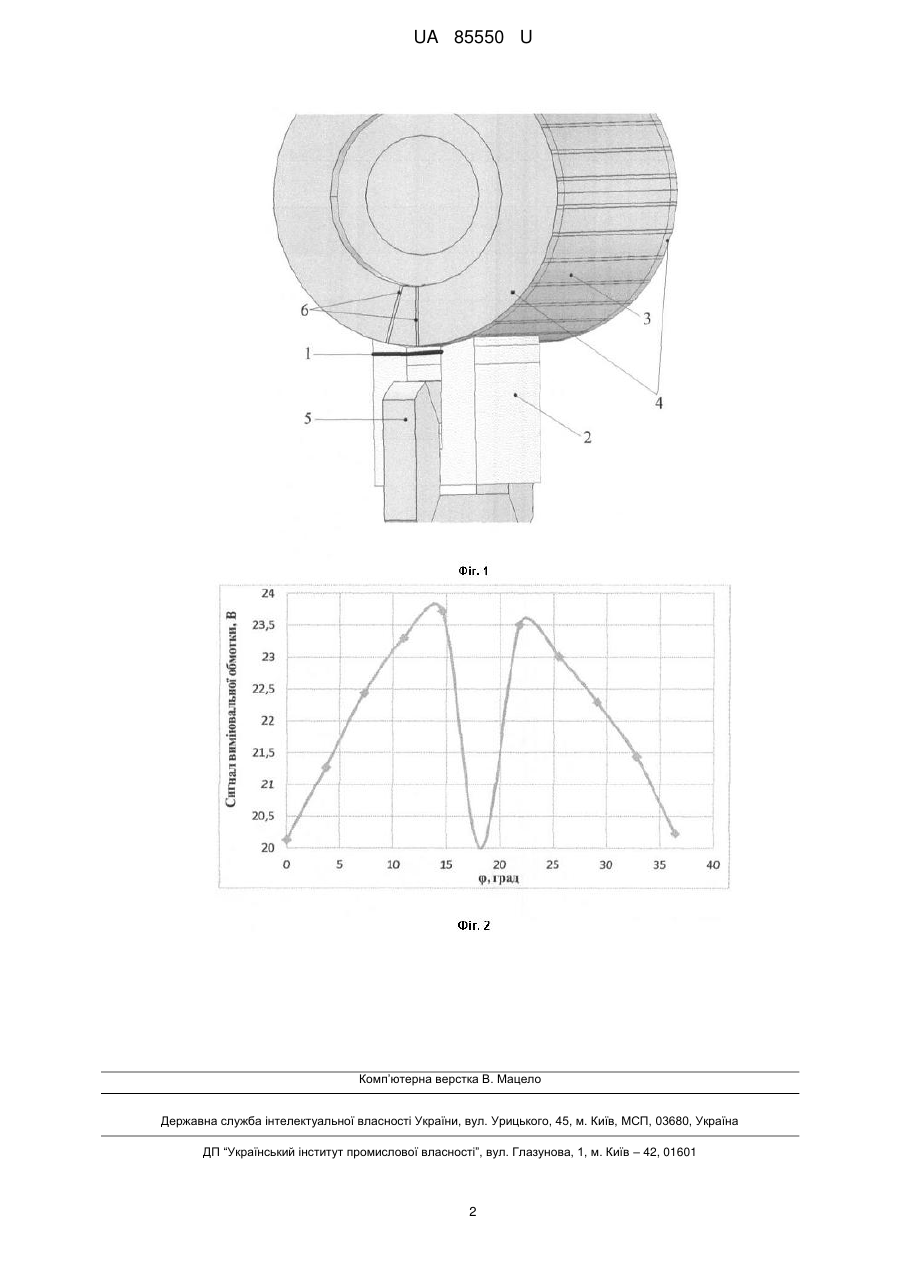

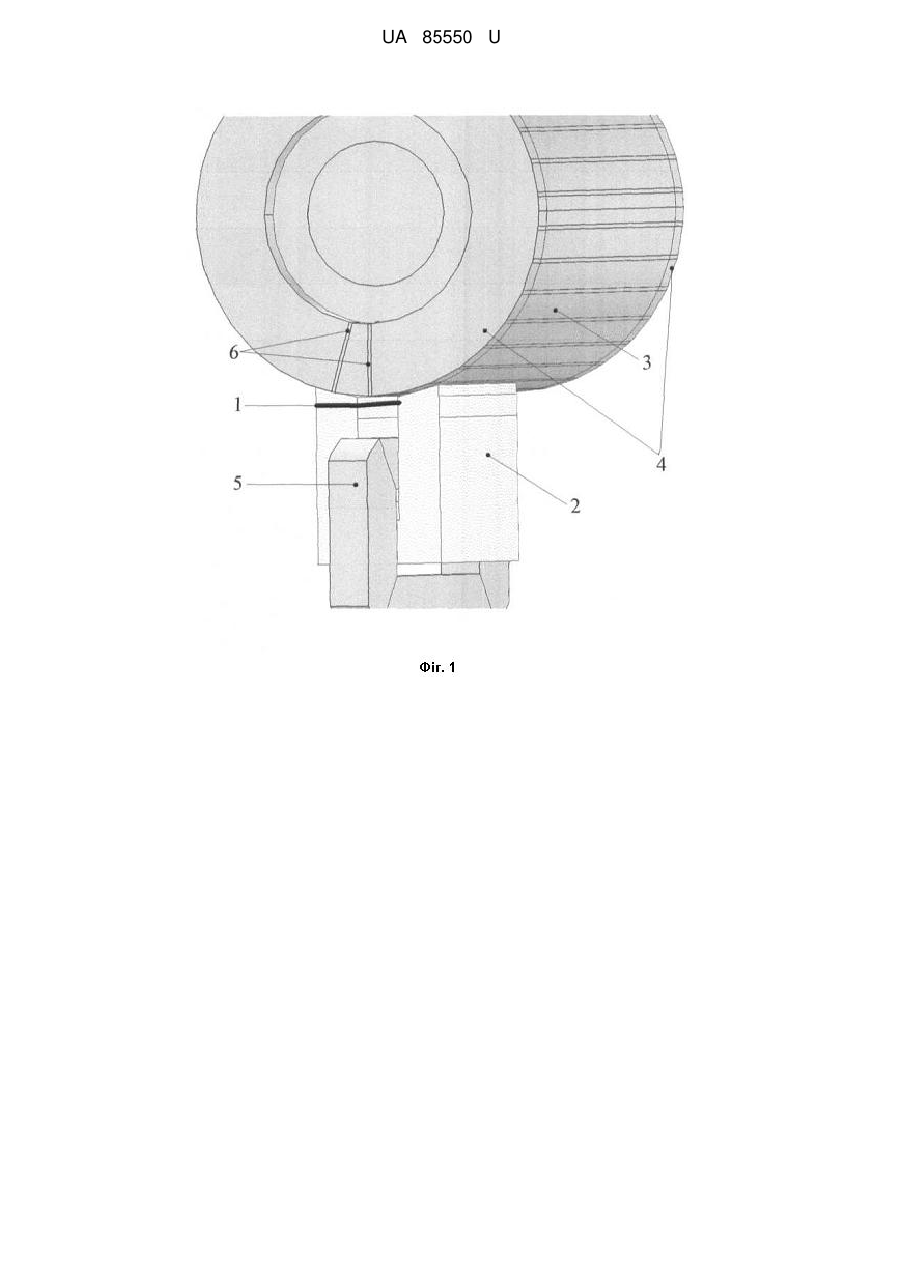

Реферат: UA 85550 U UA 85550 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі електромеханіки, а саме до способів для контролю кілець короткозамкненої обмотки роторів асинхронних двигунів, і може бути використана для контролю і діагностування цих роторів в процесі виготовлення, експлуатації та ремонту електродвигунів. Відомий спосіб діагностування короткозамкнених кліток електричних машин [Никиян Н.Г., Саликов М.П. Способ и установка для диагностики короткозамкнутых клеток электрических машин // Электрические станции. - 1999. - № 3. - С. 60-62], відповідно до якого до стрижня, що випробовується, підводять підковоподібний електромагніт змінного струму, який має обмотку, що намагнічує, й вимірювальну обмотку. Спосіб базується на зміні величини магніторушійної сили обмотки, що намагнічує, при незмінній напрузі живлення. Якщо стрижень справний і має надійний контакт із кільцями, то магніторушійна сила обмотки, що намагнічує, буде максимальною. Якщо стрижень несправний, не ізольований від стінок паза, то величина магніторушійної сили обмотки, що намагнічує, буде мати проміжне значення. Аналогом пропонованого способу контролю може слугувати спосіб описаний в [Гольдин Л.С., Панченко Ю.Н., Дефектоскопия короткозамкнутых роторных клеток асинхронных электродвигателей методом возбуждения ЭДС. Электротехническая промышленность, 1977. № 1 (92) - С. 3-4]. Він складається з індуктора, обмотка якого живиться через регулятор напруги від джерела змінної стабілізованої напруги 220 В та електричного датчика. Обмотки індуктора та датчик Хола розміщені біля поверхні досліджуваного ротора в зоні контрольованого стрижня і зміщені по осі один відносно другого. Інформативний сигнал з обмотки датчика Хола після випрямлення подається на реєструючий пристрій. Недоліком аналога є вплив висоти замикаючих мостиків над стрижнями на якість контролю при перевірці короткозамкнених роторів з закритими пазами. Найближчим аналогом пропонованого способу є спосіб контролю якості короткозамкненої обмотки ротора [Патент на винахід України № 27451 Спосіб контролю якості короткозамкненої обмотки ротора і пристрій для його реалізації МПК G01R31/02, 1985], при якому ротор обертають, збуджують в ньому змінні магнітні потоки, виділяють вторинні магнітні потоки, викликані струмами, що наведені в обмотці ротора збуджуючими змінними магнітними потоками, вимірюють ЕРС, індуковану вторинними магнітними потоками, по величині яких судять про якість короткозамкненої обмотки ротора. Недоліком являється наявність привідного двигуна, що ускладнює конструкцію, недостатня універсальність пристрою. В основу корисної моделі поставлено задачу створення способу контролю якості кілець короткозамкненої обмотки ротора, що дозволить достовірно виявляти їх дефекти. Поставлена задача вирішується тим, що в способі діагностики кілець литої короткозамкненої обмотки ротора асинхронного двигуна, який включає реєстрацію відхилень величини магнітного потоку індуктора, який відрізняється тим, що діагностуючою ознакою являється рівень та форма вихідного сигналу вимірювальної обмотки, а про наявність дефекту короткозамкненого кільця свідчить збільшення рівня та спотворення форми напруги вимірювальної обмотки. На фіг. 1 зображено конструкцію індуктора та взаємне розташування ротора, індуктора та вимірювальної обмотки, де 1 - вимірювальна обмотка; 2 - магнітопровід індуктора; 3 досліджуваний ротор; 4 - короткозамкнені кільця ротора; 5 - обмотка збудження; 6 - фрагменти ушкодження кільця литої короткозамкненої обмотки ротора. На фіг. 2 приведено розподіл вихідної напруги вимірювальної обмотки при поступовому повороті ротора, котрий має ушкодження сегменту кільця литої короткозамкненої клітки. Спосіб здійснюють наступним чином. При повороті ротора 3 із ушкодженим сегментом короткозамкненого кільця 4 спостерігається збільшення напруги вимірювальної обмотки, максимум якої припадає в момент суміщення вісі індуктора 2 і ушкодженої ділянки 6. При суміщенні осі ушкодженого сегмента кільця із вертикальною віссю індуктора сигнал вимірювальної обмотки мінімальний. При подальшому повороті ушкодженого сегменту напруга вимірювальної обмотки поступово зростає, досягаючи свого максимуму на осі полюса індуктора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб діагностики кілець литої короткозамкненої обмотки ротора асинхронного двигуна, який включає реєстрацію вихідного сигналу вимірювальної обмотки індукційного пристрою, який відрізняється тим, що наявність та місце дефекту кільця литої короткозамкненої обмотки ротора визначають за формою вихідного сигналу вимірювальної обмотки. 1 UA 85550 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
