Високовольтне джерело постійної напруги

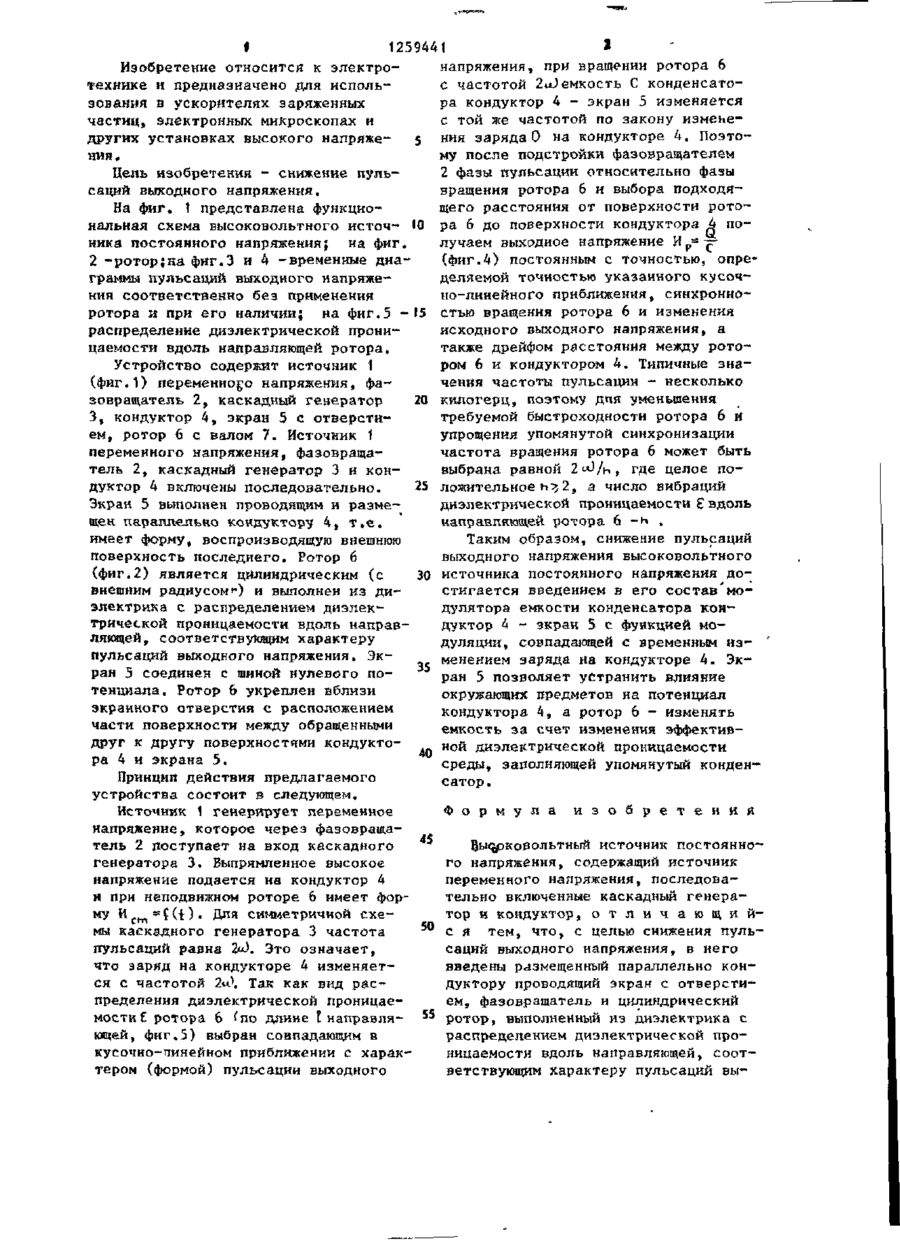

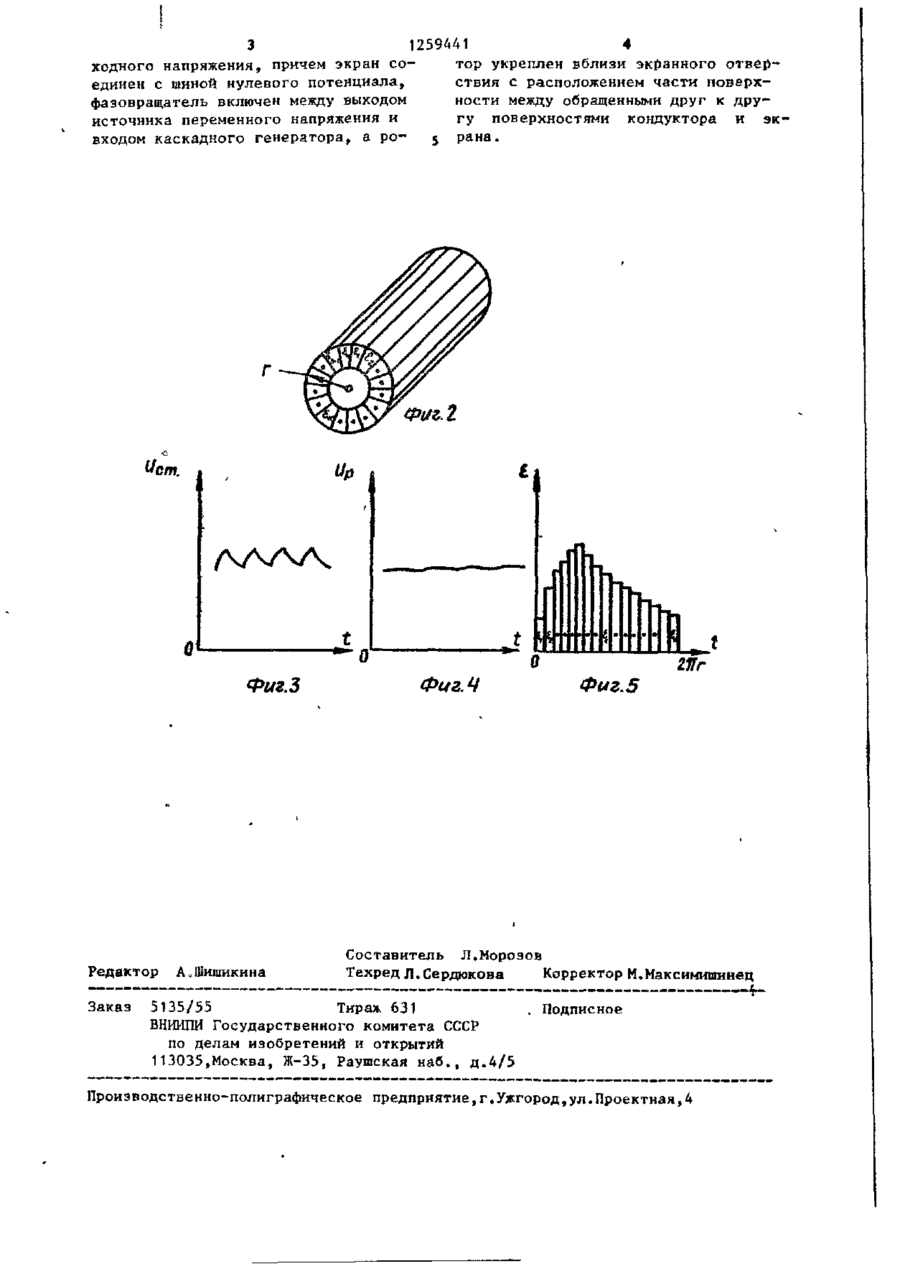

СОЮЗ СОВЕТСНИХ СОиИАЛИСТЖЕСНИХ РЕСПУБЛИК (191 SU(11,1259441 C5D 4 А1 Н 02 М 7/04 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3855147/24-07 (22) 13.02.85 * • (46) 23.09.86. Бюл. W 35 (71) Специальное конструкторско-технологическое бюро с экспериментальным производством Института ядерных исследований АН УССР (72) А.А.Козарь, А.А.Ключников, В.В.Михайлов и В.Н.Щербин (53) 621.316.722.1(088,8) • (56) Авторское свидетельство СССР * 546128, кл. Н 05 Н 5/00, 1976. Бугринов Е.И. и др. Каскадный генератор на полупроводниковых приборах, Дубка: ОИЯИ, РЛЗ-9823, 1976. г 1 " ' • ' • (54) ВЫСОКОВОЛЬТНЫЙ ИСТОЧНИК ПОСТОЯННОГО НАПРЯЖЕНИЯ (57) Изобретение относится к источникам электропитания установок высокого напряжения и обеспечивает снижение пульсаций выходного напряжения путем введения в устройство емкости конденсатора кондуктор 4 экран 5 с функцией модуляции» совпадающей с временным изменением заряда на кондукторе 4. Экран 5 устраняет влияние окружающих предметов на потенциал кондуктора 4. Ротор 6 позволяет изменять емкость путем изменения эффективной диэлектрической о проницаемости среды, заполняющей 9 конденсатор. 5 ил. ,.> ,=. • ' ! Фиг.1 і 125944 1 * напряжения, при вращении ротора 6 Изобретение относится к электрос частотой 2»xJемкость С конденсатотехнике и предназначено для использования в ускорителях заряженных ра кондуктор 4 - экран 5 изменяется частиц, электронных микроскопах н с той же частотой по закону измеьедругих установках высокого напряже- 5 ния заряда 0 на кондукторе 4. Поэтония. му после подстройки фазовращателем 2 фазы пульсации относительно фазы Цепь изобретения - снижение пульвращения ротора 6 и выбора подходясаций выходного напряжения. щего расстояния от поверхности ротоНа фиг. 1 представлена функциональная схема высоковольтного источ- *0 ра 6 до поверхности кондуктора & получаем выходное напряжение Ир= ^г ника постоянного напряжения; на фиг. (фиг.4) постоянным с точностью, опре2 ~ротор;на фиг.Э и 4 -временные диаграммы пульсаций выходного напряжеделяемой точностью указанного кусочния соответственно без применения но-линейного приближения, синхронноротора и при его наличии; на фиг.5 -15 стью вращения ротора 6 и изменения распределение диэлектрической прониисходного выходного напряжения, а цаемости вдоль направляющей ротора, также дрейфом расстояния между ротором 6 и кондуктором 4. Типичные знаУстройство содержит источник 1 чения частоты пульсации - несколько (фиг.1) переменного напряжения, фазовращатель 2, каскадный генератор 20 килогерц, поэтому дня уменьшения требуемой быстроходности ротора 6 и 3, кондуктор 4, экран 5 с отверстиупрощения упомянутой синхронизации ем, ротор 6 с валом 7. Источник 1 частота вращения ротора 6 может быть переменного напряжения, фазовращавыбрана равной 2
