G05F 1/565 — чутливі до стану системи або її навантаження додатково до засобів, що реагує на відхилення вихідного сигналу системи, наприклад струму, напруги, коефіцієнта потужності

Номер патенту: 73218

Опубліковано: 15.06.2005

Автор: Ведер Уве

МПК: G05F 1/565, G06F 1/26, G05F 1/56 ...

Мітки: регулятора, напруги, інтегральних, мікросхем, чіп-карток, схема

Формула / Реферат:

1. Схема регулятора напруги для інтегральних мікросхем чіп-карток, що містить виконану як послідовний регулятор (L) схему для формування внутрішньої напруги живлення (VDDint) із зовнішньої напруги живлення (VDDext), в якій послідовний регулятор (L) містить послідовний регулювальний транзистор (М1), виводи витоку і стоку якого під'єднані між виводами внутрішньої напруги живлення (VDDint) і зовнішньої напруги живлення (VDDext), а також...

Номер патенту: 7601

Опубліковано: 29.09.1995

Автори: Куришко Валерій Іванович, Кириченко Борис Мефодієвич, Густилін Володимир Григорович

МПК: G05F 1/565, H02M 3/04

Мітки: напруги, іскробезпечного, джерела, стабілізатор, навантаження, живлення

Формула / Реферат:

Стабилизатор напряжения искробезопасного источника питания нагрузки, содержащий регули­рующий первый транзистор, коллектором подклю­ченный к первому выводу источника питания, а эмиттером - к первому выводу нагрузки, измери­тельную первую цепочку, состоящую из последова­тельно соединенных диода и первого резистора, включенную между вторым выводом источника пи­тания и вторым выводом нагрузки, вторую цепочку, состоящую из последовательно...

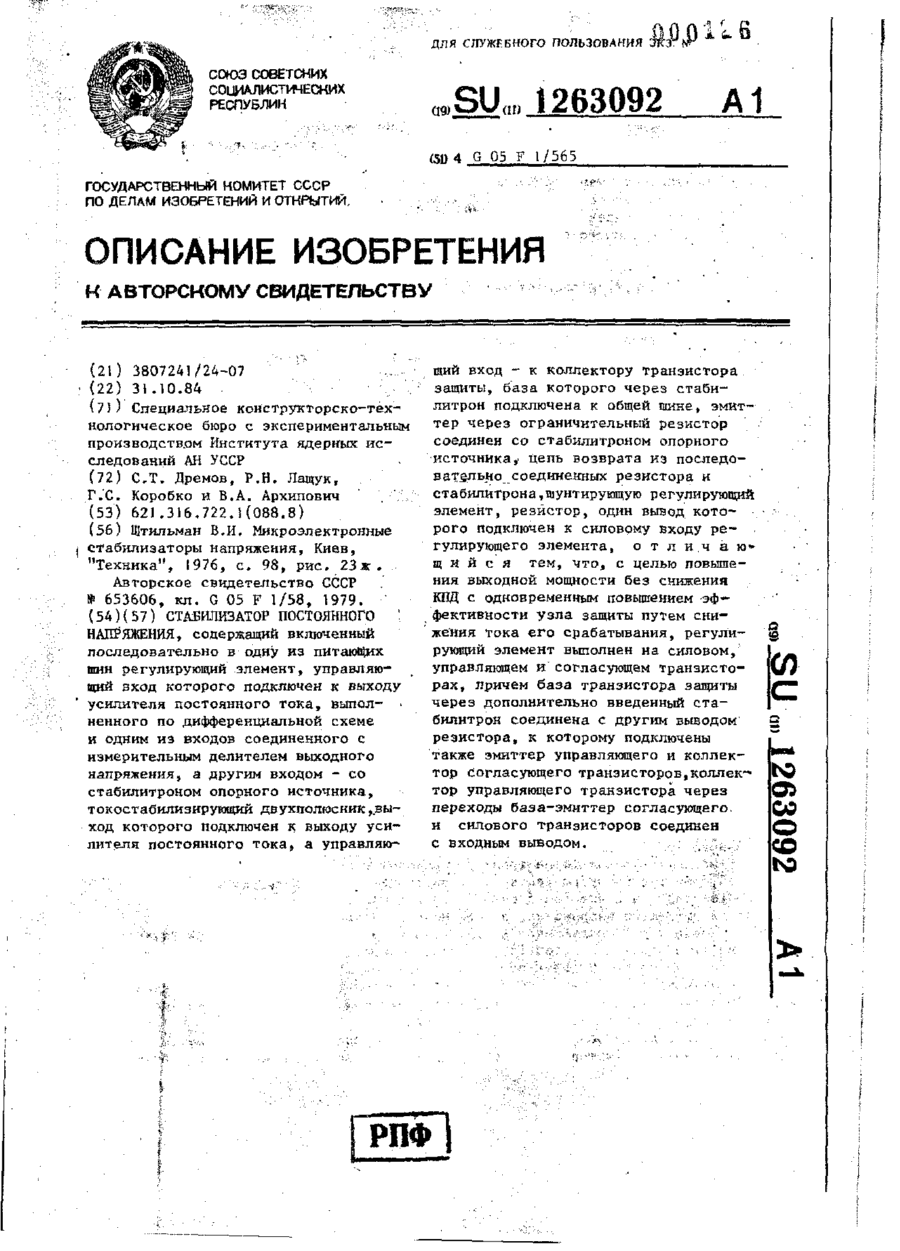

Номер патенту: 7445

Опубліковано: 29.09.1995

Автори: Дрьомов Сергій Тимофійович, Коробко Георгій Самуілович, Лащук Роман Навтулович, Архипович Вадим Авраамович

МПК: G05F 1/565

Мітки: постійної, стабілізатор, напруги

Формула / Реферат:

Стабилизатор постоянного напряжения, со­держащий включенный последовательно в одну из питающих шин регулирующий элемент, управляю­щий вход которого подключен к выходу усилителя постоянного тока, выполненного по дифференциаль­ной схеме и одним из входов соединенного с измери­тельным делителем выходного напряжения, а другим входом - со стабилитроном опорного источ­ника, токостабилизирующий двухполюсник, выход которого подключен к выходу...
