Переносний пожежний скомбінований ствол

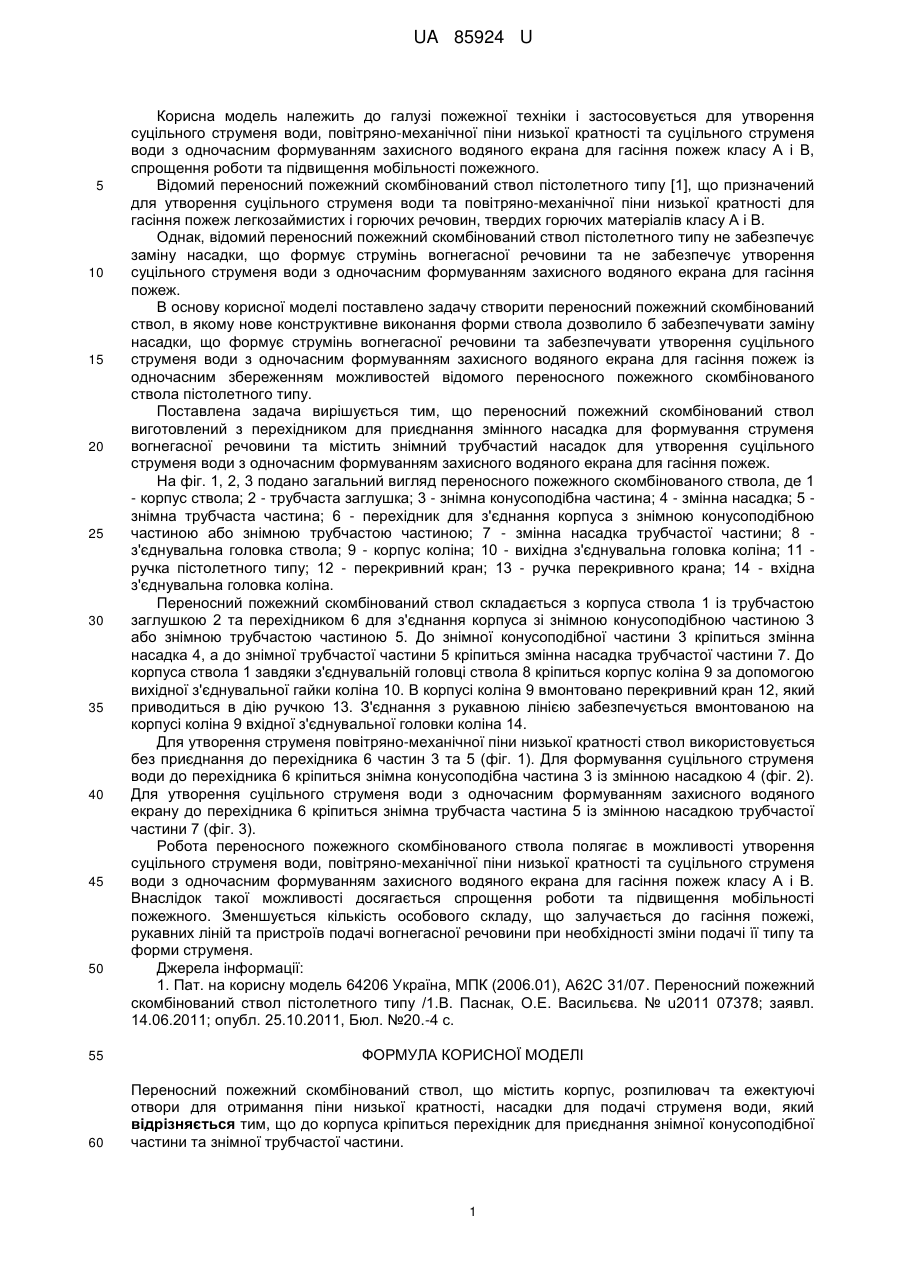

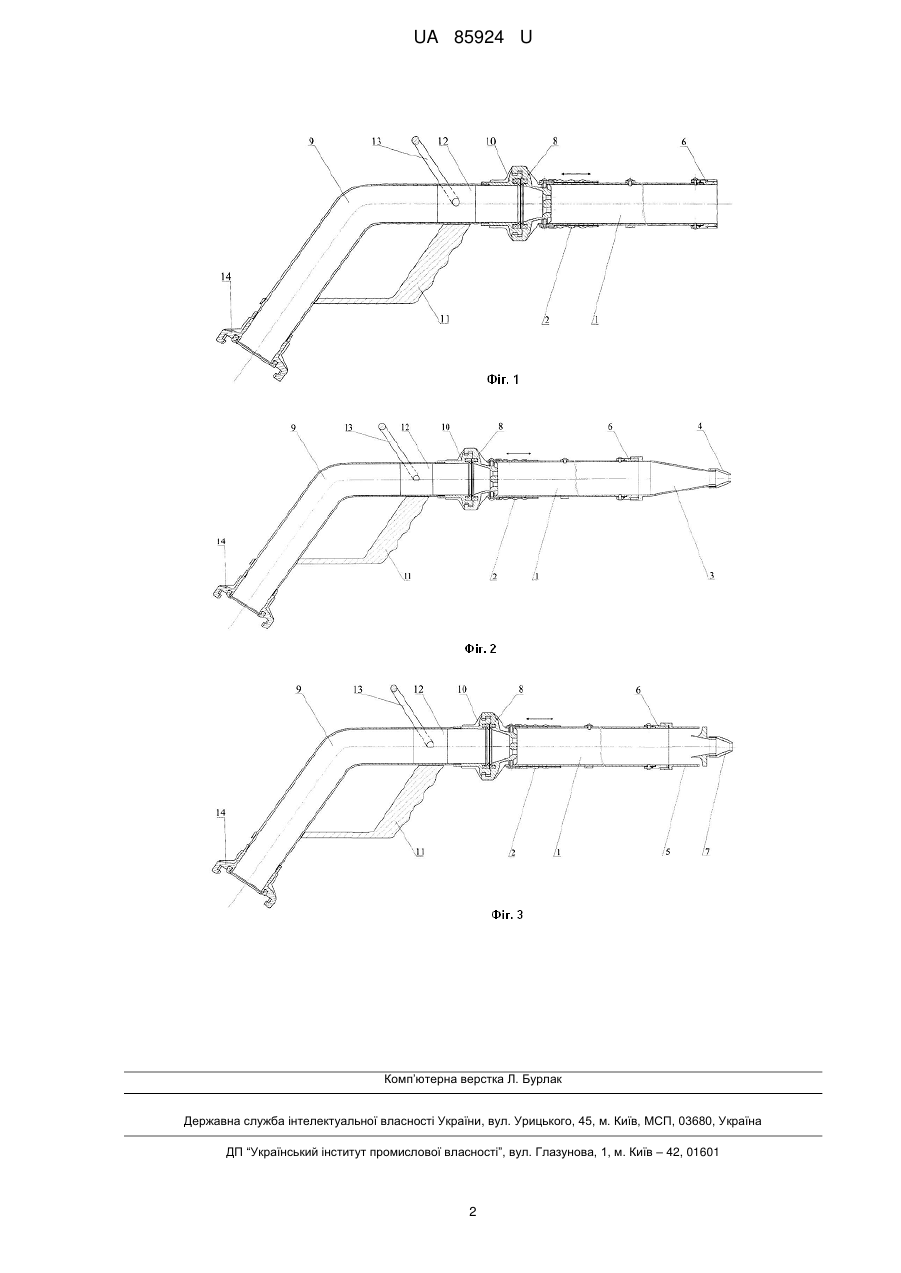

Реферат: Переносний пожежний скомбінований ствол, містить корпус, розпилювач та ежектуючі отвори для отримання піни низької кратності, насадки для подачі струменя води. До корпуса кріпиться перехідник для приєднання знімної конусоподібної частини та знімної трубчастої частини. UA 85924 U (54) ПЕРЕНОСНИЙ ПОЖЕЖНИЙ СКОМБІНОВАНИЙ СТВОЛ UA 85924 U UA 85924 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі пожежної техніки і застосовується для утворення суцільного струменя води, повітряно-механічної піни низької кратності та суцільного струменя води з одночасним формуванням захисного водяного екрана для гасіння пожеж класу А і В, спрощення роботи та підвищення мобільності пожежного. Відомий переносний пожежний скомбінований ствол пістолетного типу [1], що призначений для утворення суцільного струменя води та повітряно-механічної піни низької кратності для гасіння пожеж легкозаймистих і горючих речовин, твердих горючих матеріалів класу А і В. Однак, відомий переносний пожежний скомбінований ствол пістолетного типу не забезпечує заміну насадки, що формує струмінь вогнегасної речовини та не забезпечує утворення суцільного струменя води з одночасним формуванням захисного водяного екрана для гасіння пожеж. В основу корисної моделі поставлено задачу створити переносний пожежний скомбінований ствол, в якому нове конструктивне виконання форми ствола дозволило б забезпечувати заміну насадки, що формує струмінь вогнегасної речовини та забезпечувати утворення суцільного струменя води з одночасним формуванням захисного водяного екрана для гасіння пожеж із одночасним збереженням можливостей відомого переносного пожежного скомбінованого ствола пістолетного типу. Поставлена задача вирішується тим, що переносний пожежний скомбінований ствол виготовлений з перехідником для приєднання змінного насадка для формування струменя вогнегасної речовини та містить знімний трубчастий насадок для утворення суцільного струменя води з одночасним формуванням захисного водяного екрана для гасіння пожеж. На фіг. 1, 2, 3 подано загальний вигляд переносного пожежного скомбінованого ствола, де 1 - корпус ствола; 2 - трубчаста заглушка; 3 - знімна конусоподібна частина; 4 - змінна насадка; 5 знімна трубчаста частина; 6 - перехідник для з'єднання корпуса з знімною конусоподібною частиною або знімною трубчастою частиною; 7 - змінна насадка трубчастої частини; 8 з'єднувальна головка ствола; 9 - корпус коліна; 10 - вихідна з'єднувальна головка коліна; 11 ручка пістолетного типу; 12 - перекривний кран; 13 - ручка перекривного крана; 14 - вхідна з'єднувальна головка коліна. Переносний пожежний скомбінований ствол складається з корпуса ствола 1 із трубчастою заглушкою 2 та перехідником 6 для з'єднання корпуса зі знімною конусоподібною частиною 3 або знімною трубчастою частиною 5. До знімної конусоподібної частини 3 кріпиться змінна насадка 4, а до знімної трубчастої частини 5 кріпиться змінна насадка трубчастої частини 7. До корпуса ствола 1 завдяки з'єднувальній головці ствола 8 кріпиться корпус коліна 9 за допомогою вихідної з'єднувальної гайки коліна 10. В корпусі коліна 9 вмонтовано перекривний кран 12, який приводиться в дію ручкою 13. З'єднання з рукавною лінією забезпечується вмонтованою на корпусі коліна 9 вхідної з'єднувальної головки коліна 14. Для утворення струменя повітряно-механічної піни низької кратності ствол використовується без приєднання до перехідника 6 частин 3 та 5 (фіг. 1). Для формування суцільного струменя води до перехідника 6 кріпиться знімна конусоподібна частина 3 із змінною насадкою 4 (фіг. 2). Для утворення суцільного струменя води з одночасним формуванням захисного водяного екрану до перехідника 6 кріпиться знімна трубчаста частина 5 із змінною насадкою трубчастої частини 7 (фіг. 3). Робота переносного пожежного скомбінованого ствола полягає в можливості утворення суцільного струменя води, повітряно-механічної піни низької кратності та суцільного струменя води з одночасним формуванням захисного водяного екрана для гасіння пожеж класу А і В. Внаслідок такої можливості досягається спрощення роботи та підвищення мобільності пожежного. Зменшується кількість особового складу, що залучається до гасіння пожежі, рукавних ліній та пристроїв подачі вогнегасної речовини при необхідності зміни подачі її типу та форми струменя. Джерела інформації: 1. Пат. на корисну модель 64206 Україна, МПК (2006.01), А62С 31/07. Переносний пожежний скомбінований ствол пістолетного типу /1.В. Паснак, О.Е. Васильєва. № u2011 07378; заявл. 14.06.2011; опубл. 25.10.2011, Бюл. №20.-4 с. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Переносний пожежний скомбінований ствол, що містить корпус, розпилювач та ежектуючі отвори для отримання піни низької кратності, насадки для подачі струменя води, який відрізняється тим, що до корпуса кріпиться перехідник для приєднання знімної конусоподібної частини та знімної трубчастої частини. 1 UA 85924 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
