П’єзоелектричний керамічний матеріал

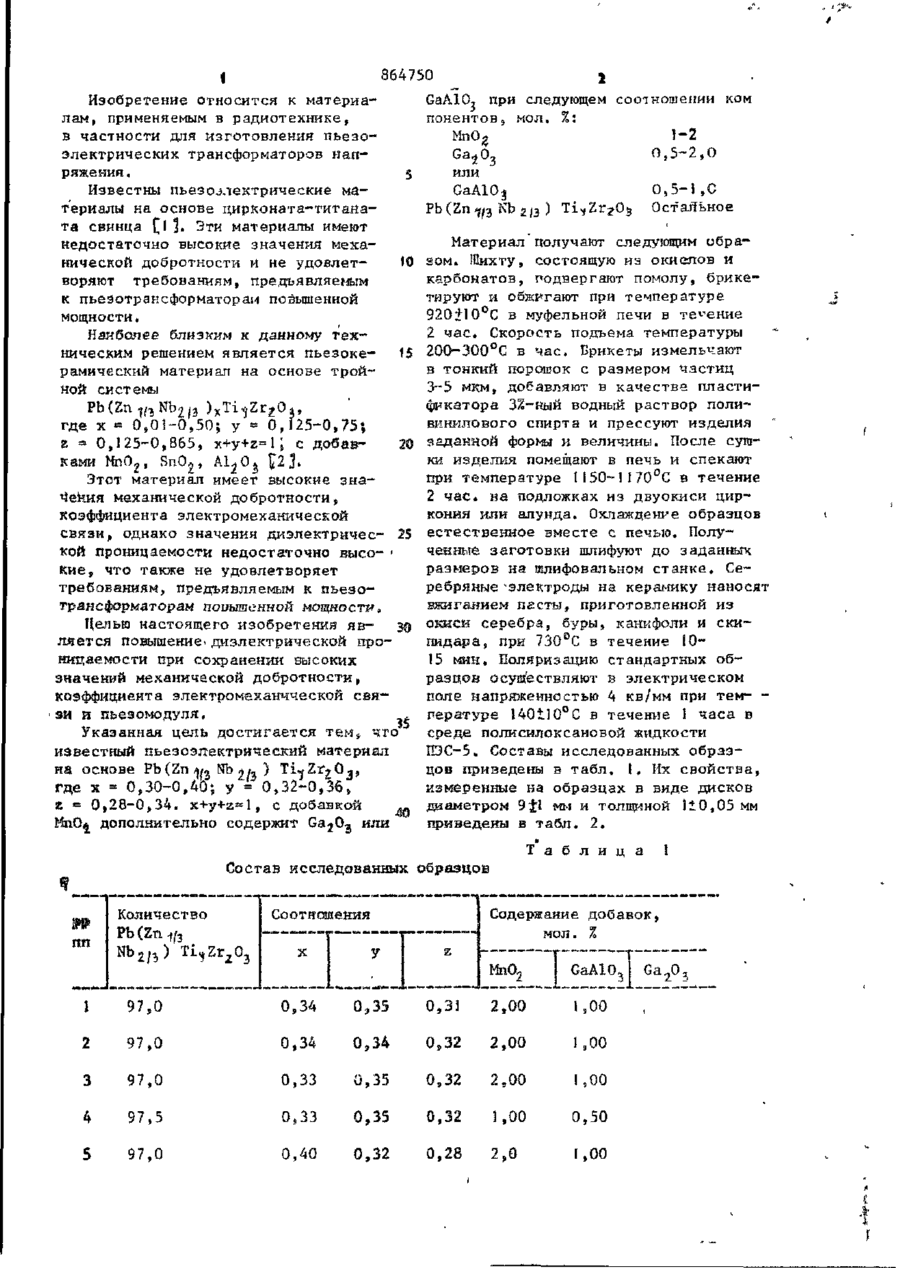

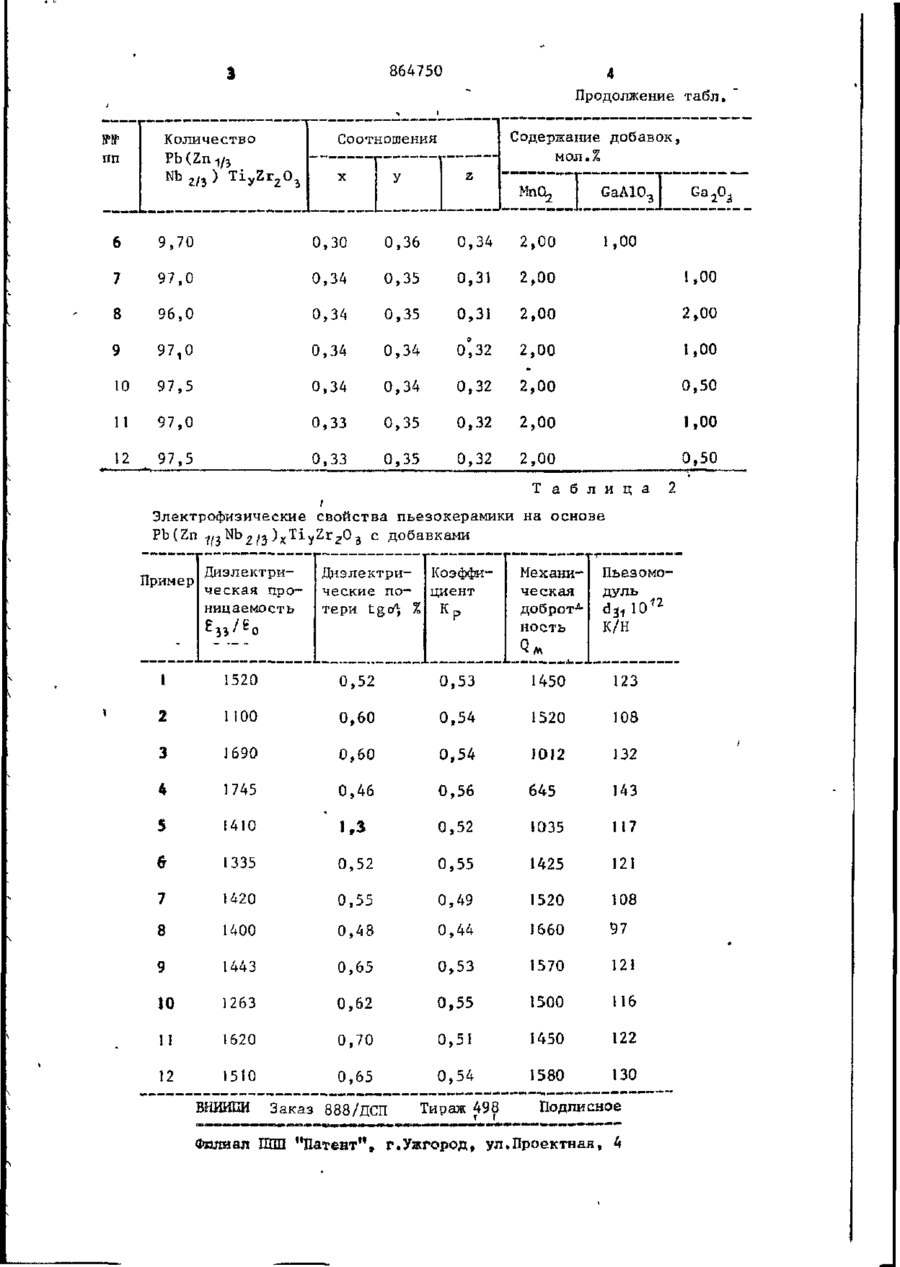

ПЬЕЗОЭЛЕКТРИЧЕСКИЙ КЕРАМИЧЕСКИЙ МАТЕРИАЛ на основе Pb(Zn 1(ъ W b 2 / j ) x T i y Z r ^ , где х » 0,30-0,40, у = 0,32-0,36, г = 0,28-0,34, :-1 с добавкой MnO-j, о т л и ч а ю щ и й с я тем, что, с целью повышения диэлектрической проницаемо сти при сохранении высоких значений механической добротности, коэффициента электромеханической связи и пьезомодуля он дополнительно содержит G&jOу или GaAlO, при следующем соотношении компонентов, мол. Z: МпО2 1-2 &Я2^3 0 , 5 - 2 , 0 или GaAlO, 0,5-1 Остальное оо сд 1 г- і I 864750 Изобретение относится к материалам, применяемым в радиотехнике, в частности для изготовления пьеэоэлектрических трансформаторов иапряжения, Известны пьезоэлектрические материалы на основе цирконата-титаната свинца £l ] . Эти материалы имеют недостаточно высокие значения механической добротности и не удовлетворягот требованиям, предъявляемым к пьеэотраисформатораи повышенной мощности. Наиболее близким к данному техническим решением является пьезокерамический материал на основе тройной системы GaAlO, при следующем соотношении ком понентов, мол. %: 1-2 О Ga^O, 5 5-2 5 или 0,5-1 ,С GaAlOi Pb(Zn^i 3 Nt 2/з ) T i l * Z r 2 0 3 Остальное Материал получают следующим обра10 зом» Шихту, состоящую из окиелов и карбонатов, подвергают помолу, брикетируют и обжигают при температуре 920+10°С в муфельной лечи в течение 2 ч а с . Скорость подъема температуры 200-300°С в ч а с . Брикеты измельчают (5 в тонкий порошок с размером частиц 3-5 мкм, добавляют в качестве пластификатора 3%~ный водный раствор поливинилового спирта и прессуют изделия где х = 0 , 0 1 - 0 , 5 0 ; у = 0,125-0,751 заданной форьы и величины. После сугаг * 0,125-0,865, x+y+z=i; с добав20 ки изделия помещают в печь и спекают ками Мп0«, SnO*, А Ь 0 4 Г 2 ] . при температуре 1150-1170°С в течение Этот материал имеет высокие з н а 2 ч а с . на подложках из двуокиси цирчения механической добротности, кония или алунда. Охлаждение образцов коэффициента электромеханической связир однако значения диэлектричес- 25 естественное вместе с печыо. Полученные заготовки шлифуют до заданных кой проницаемости недостаточно высо- ' размеров на шлифовальном станке. СеКие, что также не удовлетворяет ребряные ^электроды на керамику наносят требованиям, предъявляемым к пьезовжиганием ПЕСТЫ, приготовленной из трансформаторам поиытенной мощности* окиси серебра, буры» канифоли и скиЦелью настоящего изобретения яв™ 30 пидара, при 73О°С в течение 10ляется повышение- диэлектрической про15 мин. Поляризацию стандартных обницаемости при сохранении высоких разцов осуществляют в электрическом значений механической добротности, поле напряженностью А кв/мм при тем- коэффициента электромеханической с в я пературе 140110°С в течение 1 часа в зи и пьезомодуля. среде полисилоксановой жидкости Указанная цель достигается тем* что ПЭС-5. Составы исследованных образизвестный пьезоэлектрический материал цов приведены в табл, 1, Их свойства, на основе Pb(Zn fy5 Nb 2/з-^ ^%^ r Z^3» измеренные на образцах в виде дисков где х - 0 , 3 0 - 0 , 4 0 ; у » 0 , 3 2 - 0 , 3 6 , диаметром 9£1 мм и толщиной ІІО.,05 мм £ = 0 , 2 8 - 0 , 3 4 . к+у+а*1 § с добавкой »_ приведены в табл. 2. дополнительно содержит Ga 2 O, или Т а б л и ц а 1 Состав исследованных образцов m Количество ПП Содержание добавок, мол. % Соотношения X У к МпО2 GaAlO, 97,0 0,34 0,35 0,31 2,00 1,00 97,0 0,34 0,34 0 e 32 2,00 1,00 97,0 0,33 0,35 0,32 2 9 00 1,00 97,5 0 s 33 0,35 0,32 1,00 0,50 97,0 0,40 0,32 0,28 2,0 1,00 і Ga.0, __ 864750 Продолжение табл, пп Количество Pb(Zn 1 / 3 ^ Содержание добавок, мол.% Соотношения У X Z MnOj G GaA103 a203 1,00 6 9.70 0,30 0,36 0,34 2,00 7 97,0 0,34 0,35 0,31 2,00 1,00 8 96,0 0,34 0,35 0,31 2,00 2,00 9 97,0 0,34 0,34 0°,32 2,00 1,00 Ю 97,5 0,34 0,34 0,32 2,00 0,50 II 97,0 0,33 0,35 0,32 2,00 1,00 12 97,5 0,33 0,35 0,32 2,00 0,50 Т а б л и ц а 2 Электрофизические свойства пьезокерамики на основе PbfZn щNb^/g)xTiyZrz0a с добавками Диэлектрическая проницаемость Диэлектри- Коэффические по- циент тери tgc/!j % к р Механическая доброт-*ность ПьезомоДУЛЬ d3i10n К/Н 1 1520 0,52 0,53 1450 123 2 1100 0,60 0,54 1520 108 3 1690 0,60 0,54 1012 132 4 1745 0,46 0,56 645 143 5 1410 1,3 0,52 1035 117 6 1335 0.52 0,55 1425 121 7 1420 0,55 0,49 1520 108 8 1400 0,48 0,44 1660 97 9 1443 0,65 0,53 1570 121 10 1263 0,62 0,55 1500 116 11 1620 0,70 0,51 1450 122 12 1510 0,65 0,54 1580 130 ]ЗНИИПИ * Заказ 888/ДСП Тираж 498 Подписное Филиал Ш "Патент", г.Ужгород, ул.Проектная, 4 Ш
