Вібраційний конвеєр із східчастим робочим органом

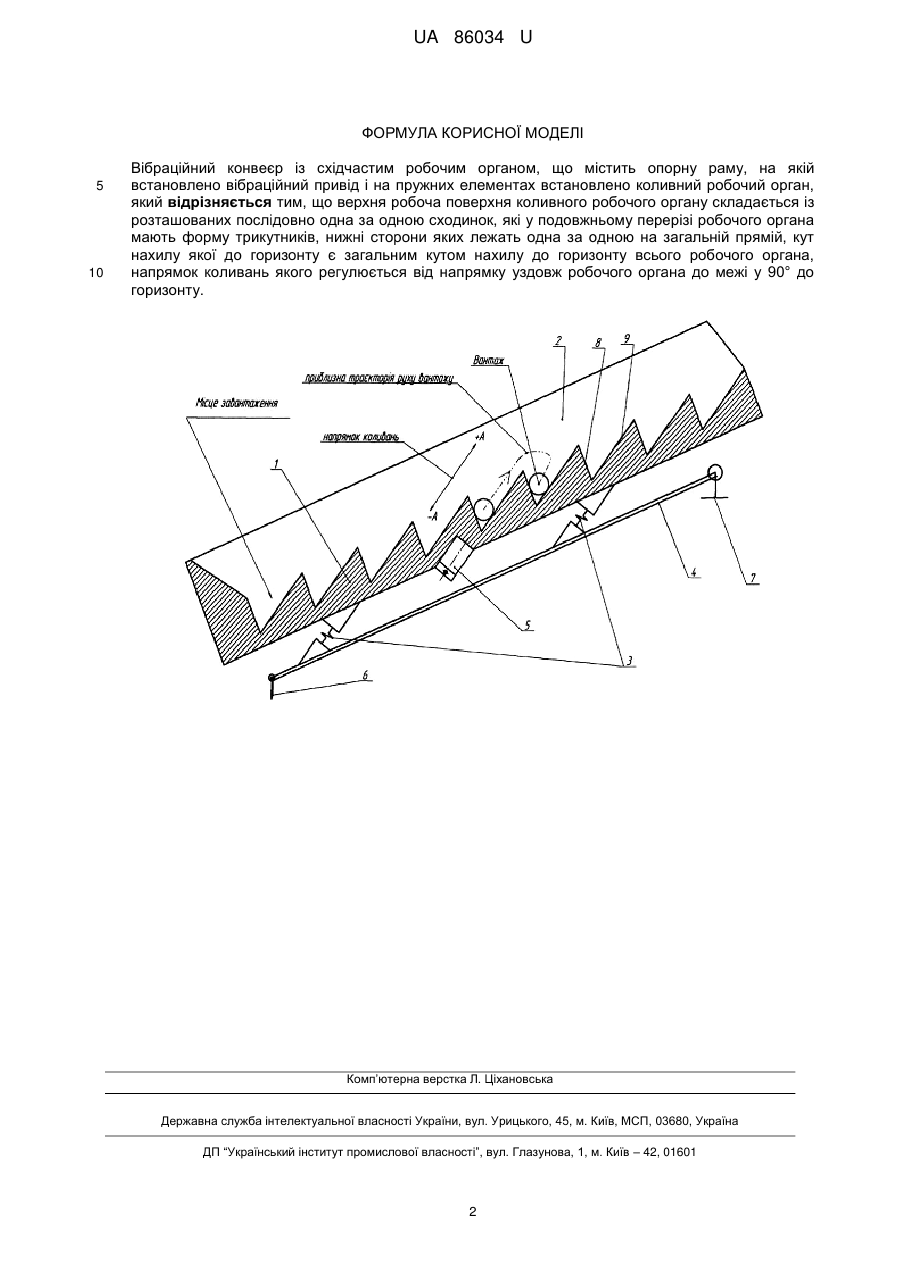

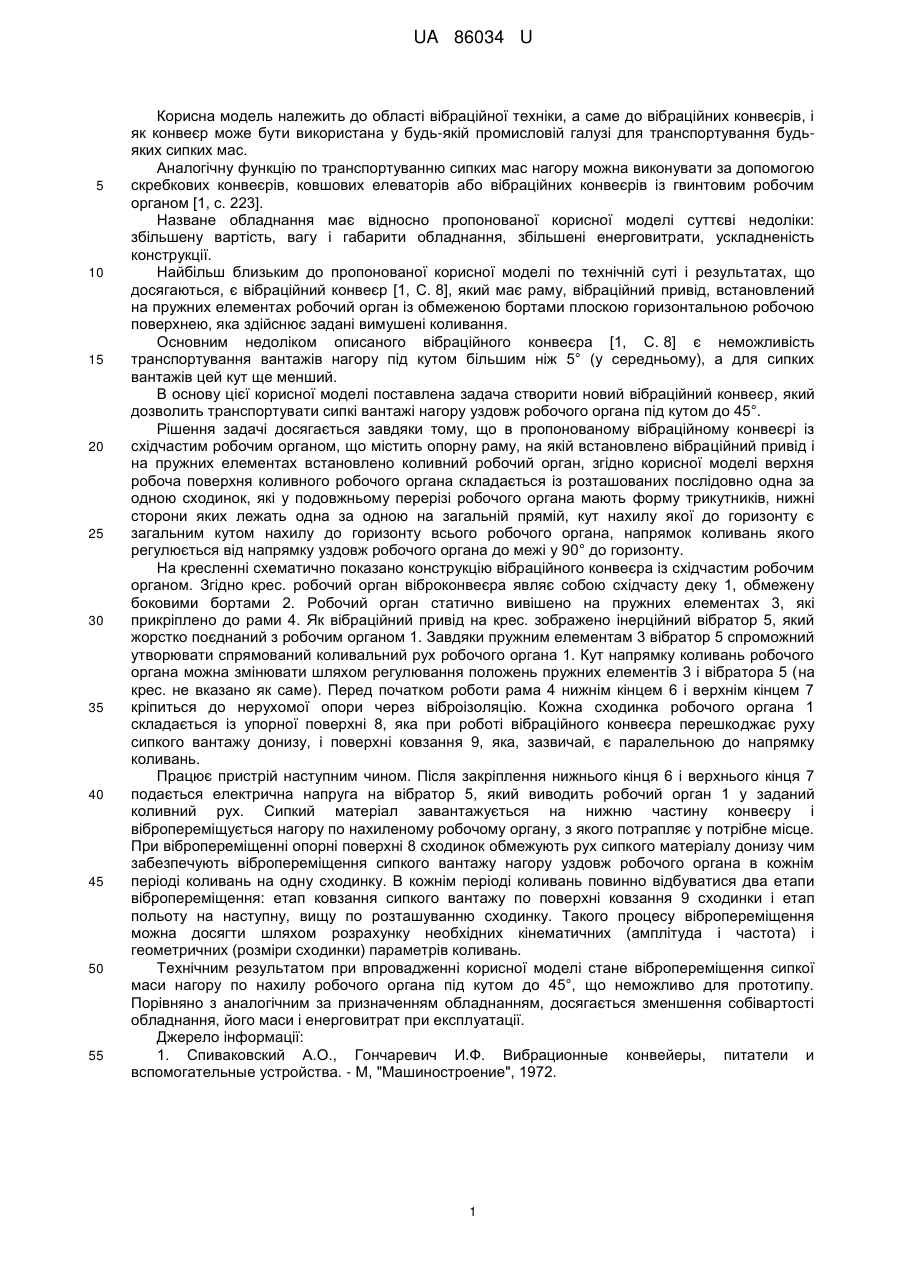

Реферат: UA 86034 U UA 86034 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області вібраційної техніки, а саме до вібраційних конвеєрів, і як конвеєр може бути використана у будь-якій промисловій галузі для транспортування будьяких сипких мас. Аналогічну функцію по транспортуванню сипких мас нагору можна виконувати за допомогою скребкових конвеєрів, ковшових елеваторів або вібраційних конвеєрів із гвинтовим робочим органом [1, с. 223]. Назване обладнання має відносно пропонованої корисної моделі суттєві недоліки: збільшену вартість, вагу і габарити обладнання, збільшені енерговитрати, ускладненість конструкції. Найбільш близьким до пропонованої корисної моделі по технічній суті і результатах, що досягаються, є вібраційний конвеєр [1, С. 8], який має раму, вібраційний привід, встановлений на пружних елементах робочий орган із обмеженою бортами плоскою горизонтальною робочою поверхнею, яка здійснює задані вимушені коливання. Основним недоліком описаного вібраційного конвеєра [1, С. 8] є неможливість транспортування вантажів нагору під кутом більшим ніж 5° (у середньому), а для сипких вантажів цей кут ще менший. В основу цієї корисної моделі поставлена задача створити новий вібраційний конвеєр, який дозволить транспортувати сипкі вантажі нагору уздовж робочого органа під кутом до 45°. Рішення задачі досягається завдяки тому, що в пропонованому вібраційному конвеєрі із східчастим робочим органом, що містить опорну раму, на якій встановлено вібраційний привід і на пружних елементах встановлено коливний робочий орган, згідно корисної моделі верхня робоча поверхня коливного робочого органа складається із розташованих послідовно одна за одною сходинок, які у подовжньому перерізі робочого органа мають форму трикутників, нижні сторони яких лежать одна за одною на загальній прямій, кут нахилу якої до горизонту є загальним кутом нахилу до горизонту всього робочого органа, напрямок коливань якого регулюється від напрямку уздовж робочого органа до межі у 90° до горизонту. На кресленні схематично показано конструкцію вібраційного конвеєра із східчастим робочим органом. Згідно крес. робочий орган віброконвеєра являє собою східчасту деку 1, обмежену боковими бортами 2. Робочий орган статично вивішено на пружних елементах 3, які прикріплено до рами 4. Як вібраційний привід на крес. зображено інерційний вібратор 5, який жорстко поєднаний з робочим органом 1. Завдяки пружним елементам 3 вібратор 5 спроможний утворювати спрямований коливальний рух робочого органа 1. Кут напрямку коливань робочого органа можна змінювати шляхом регулювання положень пружних елементів 3 і вібратора 5 (на крес. не вказано як саме). Перед початком роботи рама 4 нижнім кінцем 6 і верхнім кінцем 7 кріпиться до нерухомої опори через віброізоляцію. Кожна сходинка робочого органа 1 складається із упорної поверхні 8, яка при роботі вібраційного конвеєра перешкоджає руху сипкого вантажу донизу, і поверхні ковзання 9, яка, зазвичай, є паралельною до напрямку коливань. Працює пристрій наступним чином. Після закріплення нижнього кінця 6 і верхнього кінця 7 подається електрична напруга на вібратор 5, який виводить робочий орган 1 у заданий коливний рух. Сипкий матеріал завантажується на нижню частину конвеєру і вібропереміщується нагору по нахиленому робочому органу, з якого потрапляє у потрібне місце. При вібропереміщенні опорні поверхні 8 сходинок обмежують рух сипкого матеріалу донизу чим забезпечують вібропереміщення сипкого вантажу нагору уздовж робочого органа в кожнім періоді коливань на одну сходинку. В кожнім періоді коливань повинно відбуватися два етапи вібропереміщення: етап ковзання сипкого вантажу по поверхні ковзання 9 сходинки і етап польоту на наступну, вищу по розташуванню сходинку. Такого процесу вібропереміщення можна досягти шляхом розрахунку необхідних кінематичних (амплітуда і частота) і геометричних (розміри сходинки) параметрів коливань. Технічним результатом при впровадженні корисної моделі стане вібропереміщення сипкої маси нагору по нахилу робочого органа під кутом до 45°, що неможливо для прототипу. Порівняно з аналогічним за призначенням обладнанням, досягається зменшення собівартості обладнання, його маси і енерговитрат при експлуатації. Джерело інформації: 1. Спиваковский А.О., Гончаревич И.Ф. Вибрационные конвейеры, питатели и вспомогательные устройства. - М, "Машиностроение", 1972. 1 UA 86034 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Вібраційний конвеєр із східчастим робочим органом, що містить опорну раму, на якій встановлено вібраційний привід і на пружних елементах встановлено коливний робочий орган, який відрізняється тим, що верхня робоча поверхня коливного робочого органу складається із розташованих послідовно одна за одною сходинок, які у подовжньому перерізі робочого органа мають форму трикутників, нижні сторони яких лежать одна за одною на загальній прямій, кут нахилу якої до горизонту є загальним кутом нахилу до горизонту всього робочого органа, напрямок коливань якого регулюється від напрямку уздовж робочого органа до межі у 90° до горизонту. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
