Футерівка

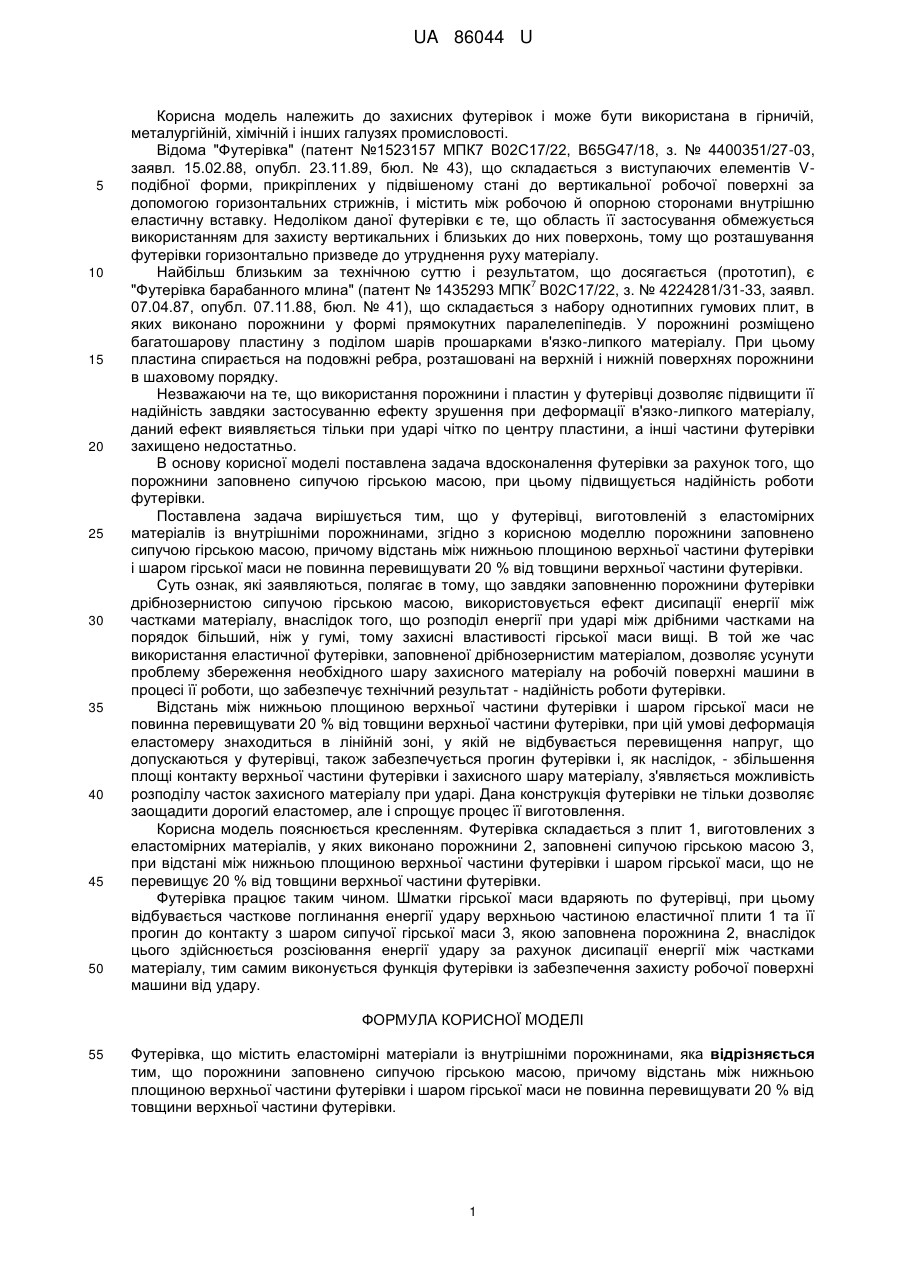

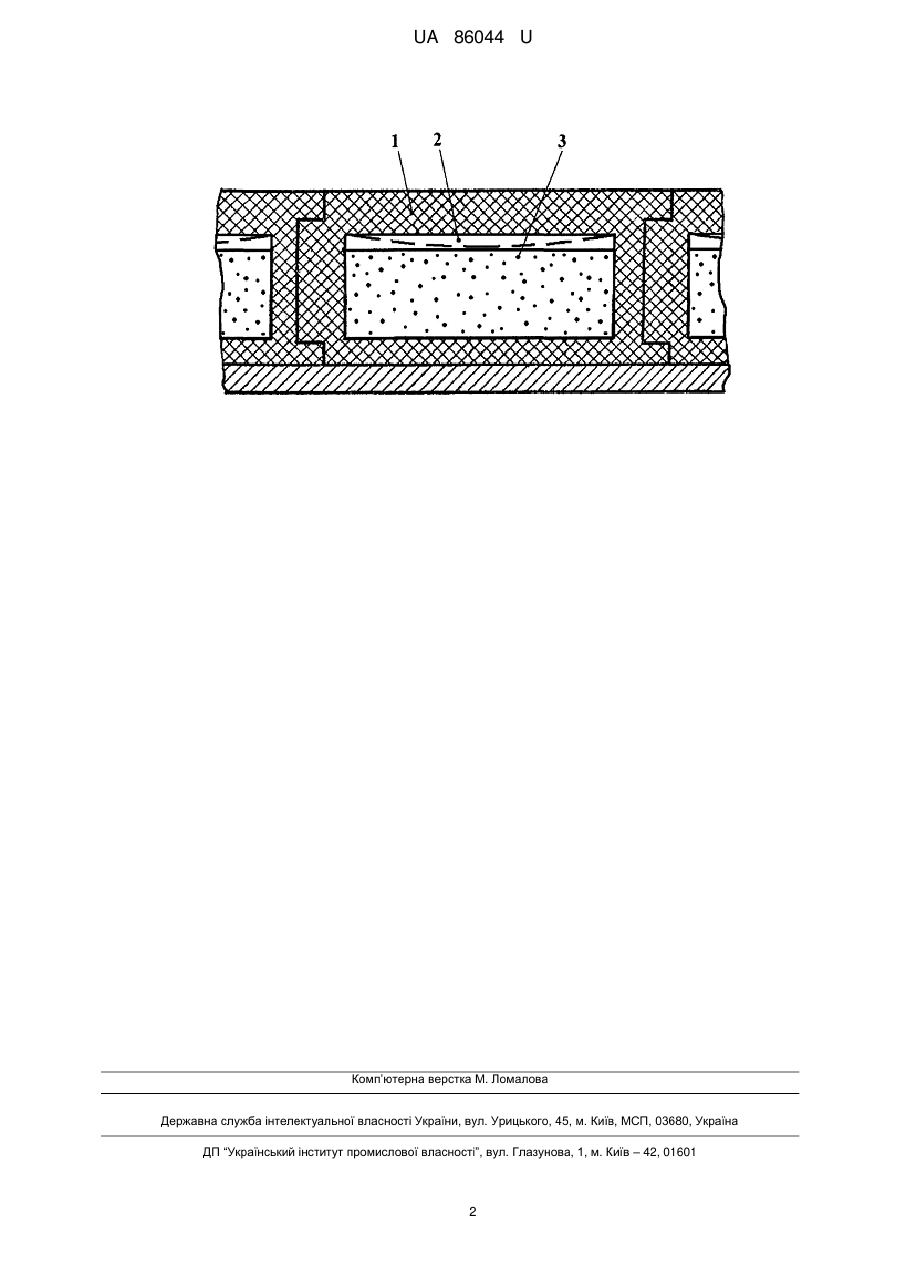

Реферат: UA 86044 U UA 86044 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до захисних футерівок і може бути використана в гірничій, металургійній, хімічній і інших галузях промисловості. Відома "Футерівка" (патент №1523157 МПК7 В02С17/22, B65G47/18, з. № 4400351/27-03, заявл. 15.02.88, опубл. 23.11.89, бюл. № 43), що складається з виступаючих елементів Vподібної форми, прикріплених у підвішеному стані до вертикальної робочої поверхні за допомогою горизонтальних стрижнів, і містить між робочою й опорною сторонами внутрішню еластичну вставку. Недоліком даної футерівки є те, що область її застосування обмежується використанням для захисту вертикальних і близьких до них поверхонь, тому що розташування футерівки горизонтально призведе до утруднення руху матеріалу. Найбільш близьким за технічною суттю і результатом, що досягається (прототип), є 7 "Футерівка барабанного млина" (патент № 1435293 МПК В02С17/22, з. № 4224281/31-33, заявл. 07.04.87, опубл. 07.11.88, бюл. № 41), що складається з набору однотипних гумових плит, в яких виконано порожнини у формі прямокутних паралелепіпедів. У порожнині розміщено багатошарову пластину з поділом шарів прошарками в'язко-липкого матеріалу. При цьому пластина спирається на подовжні ребра, розташовані на верхній і нижній поверхнях порожнини в шаховому порядку. Незважаючи на те, що використання порожнини і пластин у футерівці дозволяє підвищити її надійність завдяки застосуванню ефекту зрушення при деформації в'язко-липкого матеріалу, даний ефект виявляється тільки при ударі чітко по центру пластини, а інші частини футерівки захищено недостатньо. В основу корисної моделі поставлена задача вдосконалення футерівки за рахунок того, що порожнини заповнено сипучою гірською масою, при цьому підвищується надійність роботи футерівки. Поставлена задача вирішується тим, що у футерівці, виготовленій з еластомірних матеріалів із внутрішніми порожнинами, згідно з корисною моделлю порожнини заповнено сипучою гірською масою, причому відстань між нижньою площиною верхньої частини футерівки і шаром гірської маси не повинна перевищувати 20 % від товщини верхньої частини футерівки. Суть ознак, які заявляються, полягає в тому, що завдяки заповненню порожнини футерівки дрібнозернистою сипучою гірською масою, використовується ефект дисипації енергії між частками матеріалу, внаслідок того, що розподіл енергії при ударі між дрібними частками на порядок більший, ніж у гумі, тому захисні властивості гірської маси вищі. В той же час використання еластичної футерівки, заповненої дрібнозернистим матеріалом, дозволяє усунути проблему збереження необхідного шару захисного матеріалу на робочій поверхні машини в процесі її роботи, що забезпечує технічний результат - надійність роботи футерівки. Відстань між нижньою площиною верхньої частини футерівки і шаром гірської маси не повинна перевищувати 20 % від товщини верхньої частини футерівки, при цій умові деформація еластомеру знаходиться в лінійній зоні, у якій не відбувається перевищення напруг, що допускаються у футерівці, також забезпечується прогин футерівки і, як наслідок, - збільшення площі контакту верхньої частини футерівки і захисного шару матеріалу, з'являється можливість розподілу часток захисного матеріалу при ударі. Дана конструкція футерівки не тільки дозволяє заощадити дорогий еластомер, але і спрощує процес її виготовлення. Корисна модель пояснюється кресленням. Футерівка складається з плит 1, виготовлених з еластомірних матеріалів, у яких виконано порожнини 2, заповнені сипучою гірською масою 3, при відстані між нижньою площиною верхньої частини футерівки і шаром гірської маси, що не перевищує 20 % від товщини верхньої частини футерівки. Футерівка працює таким чином. Шматки гірської маси вдаряють по футерівці, при цьому відбувається часткове поглинання енергії удару верхньою частиною еластичної плити 1 та її прогин до контакту з шаром сипучої гірської маси 3, якою заповнена порожнина 2, внаслідок цього здійснюється розсіювання енергії удару за рахунок дисипації енергії між частками матеріалу, тим самим виконується функція футерівки із забезпечення захисту робочої поверхні машини від удару. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Футерівка, що містить еластомірні матеріали із внутрішніми порожнинами, яка відрізняється тим, що порожнини заповнено сипучою гірською масою, причому відстань між нижньою площиною верхньої частини футерівки і шаром гірської маси не повинна перевищувати 20 % від товщини верхньої частини футерівки. 1 UA 86044 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
