Футерівка барабанного млина
Номер патенту: 53549
Опубліковано: 11.10.2010
Автори: Пугач Андрій Миколайович, Дирда Віталій Іларіонович, Маркелов Анатолій Євгенович
Формула / Реферат
Футерівка барабанного млина, що містить з'єднані вздовж барабана плити, виконані з еластомерного матеріалу, верхня частина яких має форму трапеції, передня, середня і задня грані якої утворюють синусоїдальну хвильову робочу поверхню футерівки, металеві шипи завулканізовані у верхні грані плит і розташовані під гострим кутом до осі барабана, до того ж по периметру завулканізованої частини шипів виконані пази, заповнені еластомерним матеріалом плит, а в основі шипів виконані по два циліндричних пальці, що пропущені в отвори арматури, простір між основою шипів і арматурою заповнено еластомерним матеріалом плит, яка відрізняється тим, що робоча поверхня шипів виконана криволінійною, що описується алгебраїчною кривою типу Локон Аньєзі з рівнянням (х2-а2)у-а3 = 0.
Текст

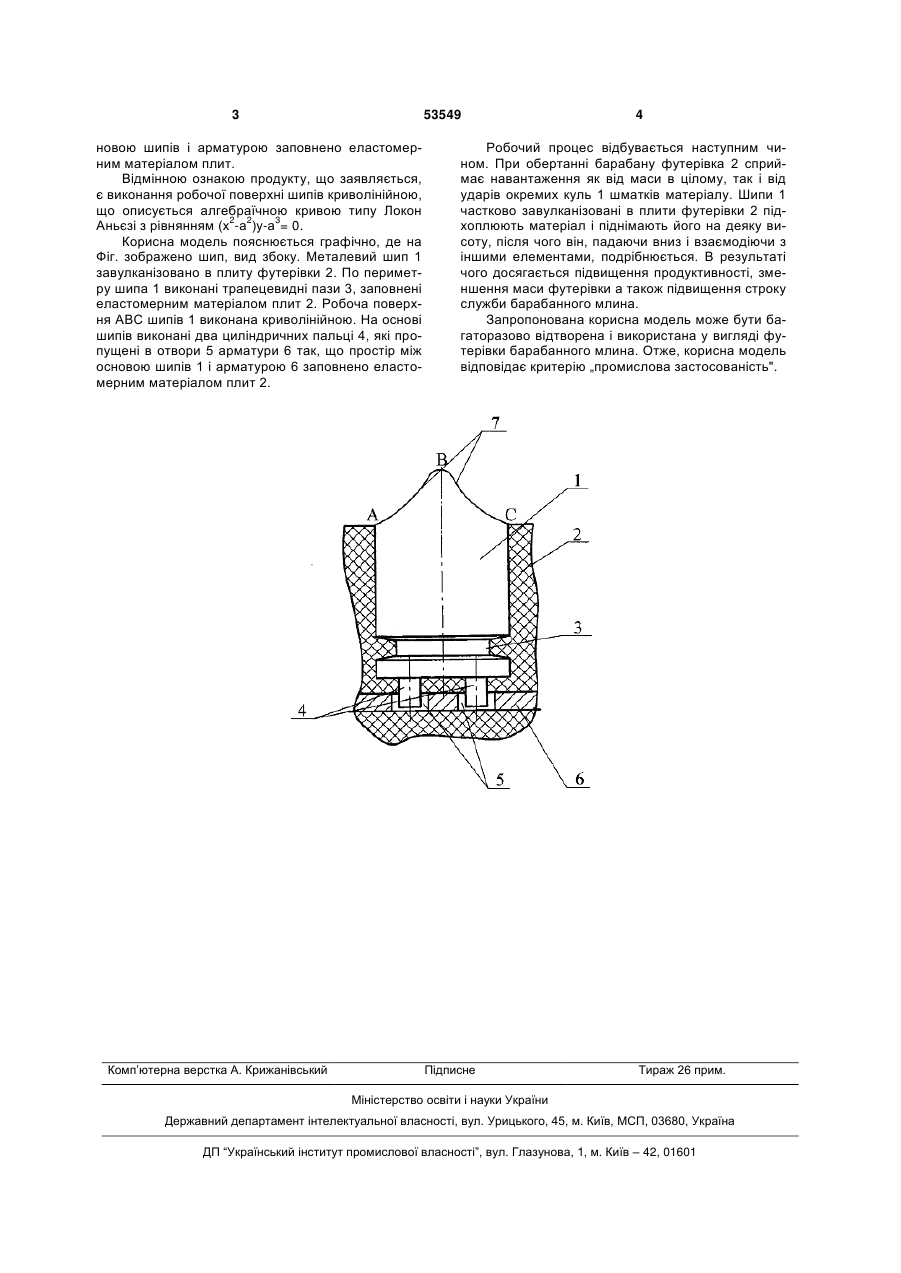

Футерівка барабанного млина, що містить з'єднані вздовж барабана плити, виконані з еластомерного матеріалу, верхня частина яких має форму трапеції, передня, середня і задня грані 3 53549 новою шипів і арматурою заповнено еластомерним матеріалом плит. Відмінною ознакою продукту, що заявляється, є виконання робочої поверхні шипів криволінійною, що описується алгебраїчною кривою типу Локон Аньєзі з рівнянням (х2-а2)у-а3= 0. Корисна модель пояснюється графічно, де на Фіг. зображено шип, вид збоку. Металевий шип 1 завулканізовано в плиту футерівки 2. По периметру шипа 1 виконані трапецевидні пази 3, заповнені еластомерним матеріалом плит 2. Робоча поверхня АВС шипів 1 виконана криволінійною. На основі шипів виконані два циліндричних пальці 4, які пропущені в отвори 5 арматури 6 так, що простір між основою шипів 1 і арматурою 6 заповнено еластомерним матеріалом плит 2. Комп’ютерна верстка А. Крижанівський 4 Робочий процес відбувається наступним чином. При обертанні барабану футерівка 2 сприймає навантаження як від маси в цілому, так і від ударів окремих куль 1 шматків матеріалу. Шипи 1 частково завулканізовані в плити футерівки 2 підхоплюють матеріал і піднімають його на деяку висоту, після чого він, падаючи вниз і взаємодіючи з іншими елементами, подрібнюється. В результаті чого досягається підвищення продуктивності, зменшення маси футерівки а також підвищення строку служби барабанного млина. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді футерівки барабанного млина. Отже, корисна модель відповідає критерію „промислова застосованість". Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLining of rattler
Автори англійськоюMarkelov Anatolii Yevhenovych, Dyrda Vitalii Ilarionovych, Puhach Andrii Mykolaiovych
Назва патенту російськоюФутеровка барабанной мельницы
Автори російськоюМаркелов Анатолий Евгеньевич, Дырда Виталий Илларионович, Пугач Андрей Николаевич
МПК / Мітки
МПК: B02C 17/16
Мітки: млина, барабанного, футерівка
