Спосіб просторової сейсморозвідки

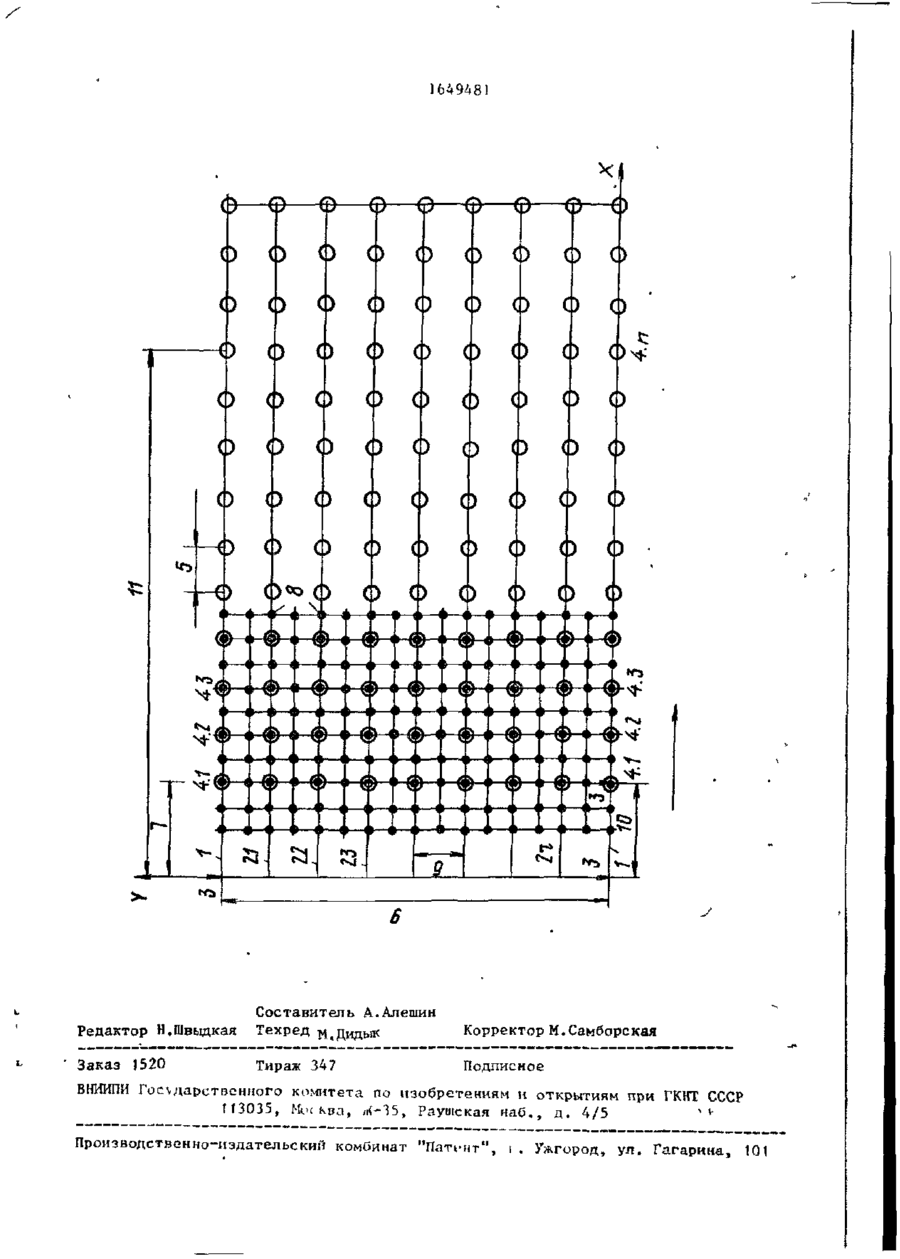

Изобретение относится к прост ранственной сейсморазведке, а именно к способам разведки нефти и газа, а •также других полезных ископаемых. Цель изобретения - повышение производительности труда и снижение затрат при неблагоприятных условиях работы. Цель достигается тем,что размещают в интервале между опорными профилями вместо источников сейсмических колебаний (г - 2) дополнительных расстановок приемников, параллельных опорным профилям, на расстояниях Д у друг от друга с соблюдением условий, приведенных в описании. Применение способа обеспечивает проведение наблюдений в трудных наземных условиях. 1 ил. Изобретение относится к пространственной сейсмической разведке на нефть и газ и другие полезные ископаемые. Целью изобретения является повышение производительности труда и снижение затрат на генерацию сейсмических волн в районах со сложными условиями возбуждения колебаний. На чертеже изображена система наблюдений , На чертеже обозначено: опорные приемные профили 1; дополнительные приемные профили 2.1,..., 2, , источники 3, сейсмоприемники 4.1,..., ..., 4,п, расстояние 5 между сейсмоприемникамн, расстояние 6 между соседними приемными профилями, вынос 7 источников от приемной уста новки на опорных профилях, общие средние точки 8, ширина 9 полосы наблюдений, расстояние )0 между соседними положениями источников на опорных профилях, размер 11 блока системы наблюдений от источника 1 до крайнего сейсмоприемника 4.п расстановки. Способ реализуют следующим образом. На исследуемом участке разбивают систему параллельных опорных профилей 1, расположенных друг от друга на расстояниях h, значительно превышающих длину волны *\ (h>? ^ )t и на J q из них (например, на двух) располагают по одному (групповому) источнику 3, а также по п/п - число точек приема колебаний на профиле (при З 1649481 емников/групп приемников) и подключают их с учетом выноса 7 к ряду n-канальных сейсмических станций, В промежутке между опорными профилями 1 размещают по г дополнительных расстановок сеисмоприемников 2.t - 2,г, расположенных параллельно опорным профилям 1 на расстояниях Ду порядка длины волны ^ друг от друга и подклю- JQ чают к свободным каналам тех же станций. При этом получается блок системы наблюдений шириной h(8) и длиной 10 t *-(п-1) Д х (£ - вынос). равного L j , аналогичны соответствующим операциям способа по известному способут и поэтому здесь не рассматриваются. По результатам наблюдений формируется поле общих средних точек 8 размером Ly- Ьц, равномерно покрывающее всю исследуемую площадь. Способ пространственной сейсморазведки обеспечивает повышение > производительности труда и снижение затрат на полевые наблюдения на участках со сложными условиями возРазместив источники, а также ос- J5 буждения колебаний, а также дает возновные и дополнительные расстановки можность проводить наблюдения на терприемников на исходных позициях, приритории населенных пунктов и других ступают к регистрации сейсмограмм пообъектов, требующих вынесения источследовательно от первого и второго ников за их пределы. источников на всех расстановках при- 20 Ф о р м у л а и з о б р е т е н и я емников одновременно. При использовании невзрывных источников первый источник 3, завершив цикл возбуждения колебаний в точке, где он был установлен, начинает перемещаться вдоль 25 опорного профиля 1 в следующую точку возбуждения, находящуюся на удалении Ю / Д х - К-их от первой. В это время свой цикл возбуждения колебаний осуществляет источник 3, расположенный на втором опорном профиле 1, а затем 30 также перемещается в следующую точку После этого весь блок системы наблюдений смещается на один шаг Дх вдоль оси х, и весь процесс повторяется снова, и т.д. В результате получа- 35 ется полоса общих средних точек шириной 9, равной h f и длиной 11, равной Ly. Последующие операции способа, связанные с расширением приемной апертуры вдоль оси у до размера 9, 40 Способ пространственной сейсморазведки, включающий разбивку на исследуемой геологической структуре системы параллельных опорных профилей на расстояниях h друг от друга, превышающих длину волны /\ сейсмических колебаний, и установку на q из них по одному источнику или группе источников и по п групп приемников, о тл и ч а ю щ и й с я тем, что, с целью повышения производительности и снижения затрат на генерацию сейсмических волн в районах со сложными условиями возбуждения колебаний, между каждой парой опорных профилей на расстояниях друг от друга порядка длины волны ^ размещают параллельноим г = Lh/byJ ~ 1 дополнительных приемных профилей, где С /&УЗ - целая часть от величины h/ду. П 164948 О О С) () < Редактор Н.Швыдкая Составитель А.Алешин Техред ^.Дидык Корректор М.Самборская Заказ 1520 Тираж 347 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР t13035, Москва, /К-35, Раушская н а б . , д . 4/5 " *• Производственно-издательский комбинат "Патгнт", і . Ужгород, ул. Гагарина, 101
