Пристрій для вимірювання динамічного тиску водовугільної суспензії (ввс)

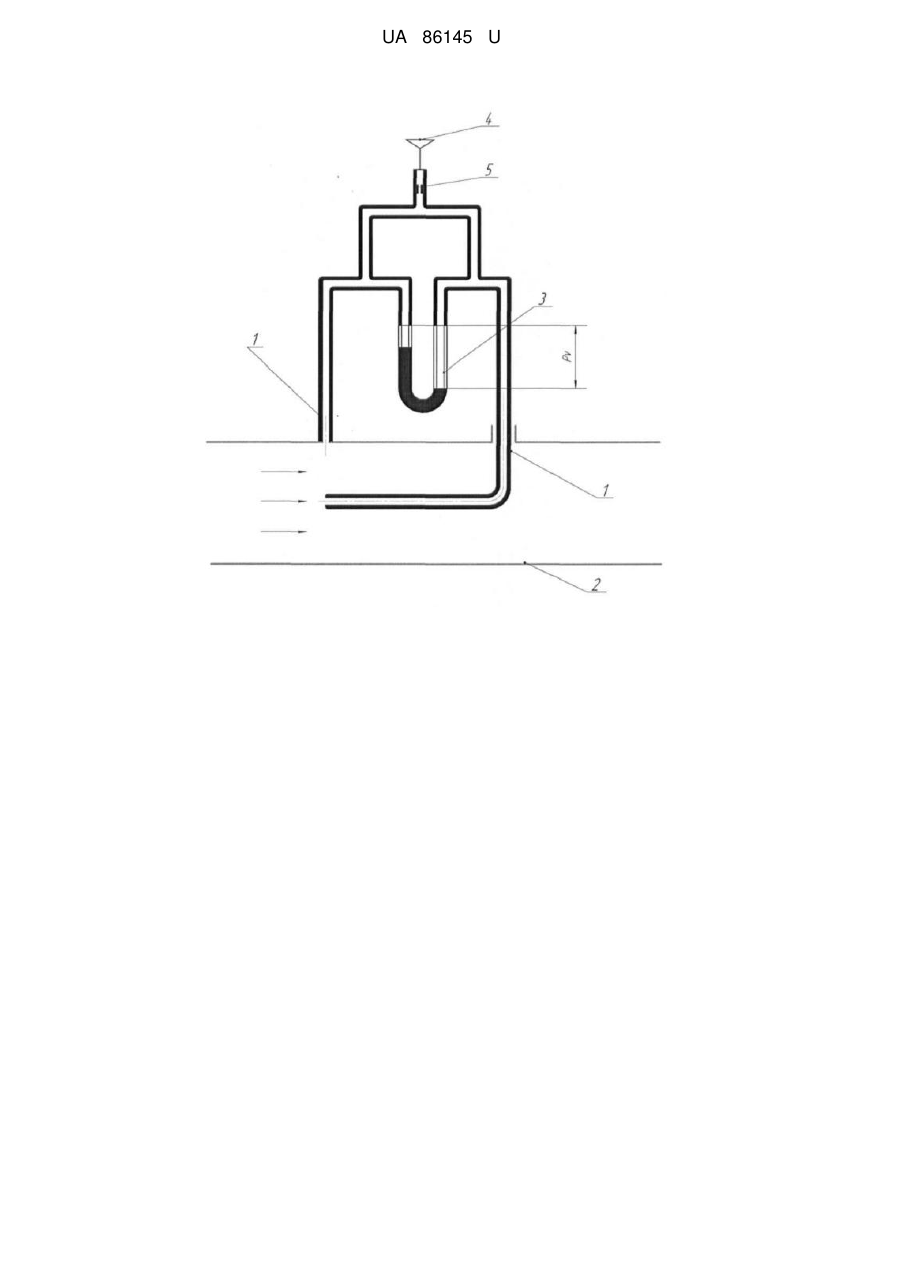

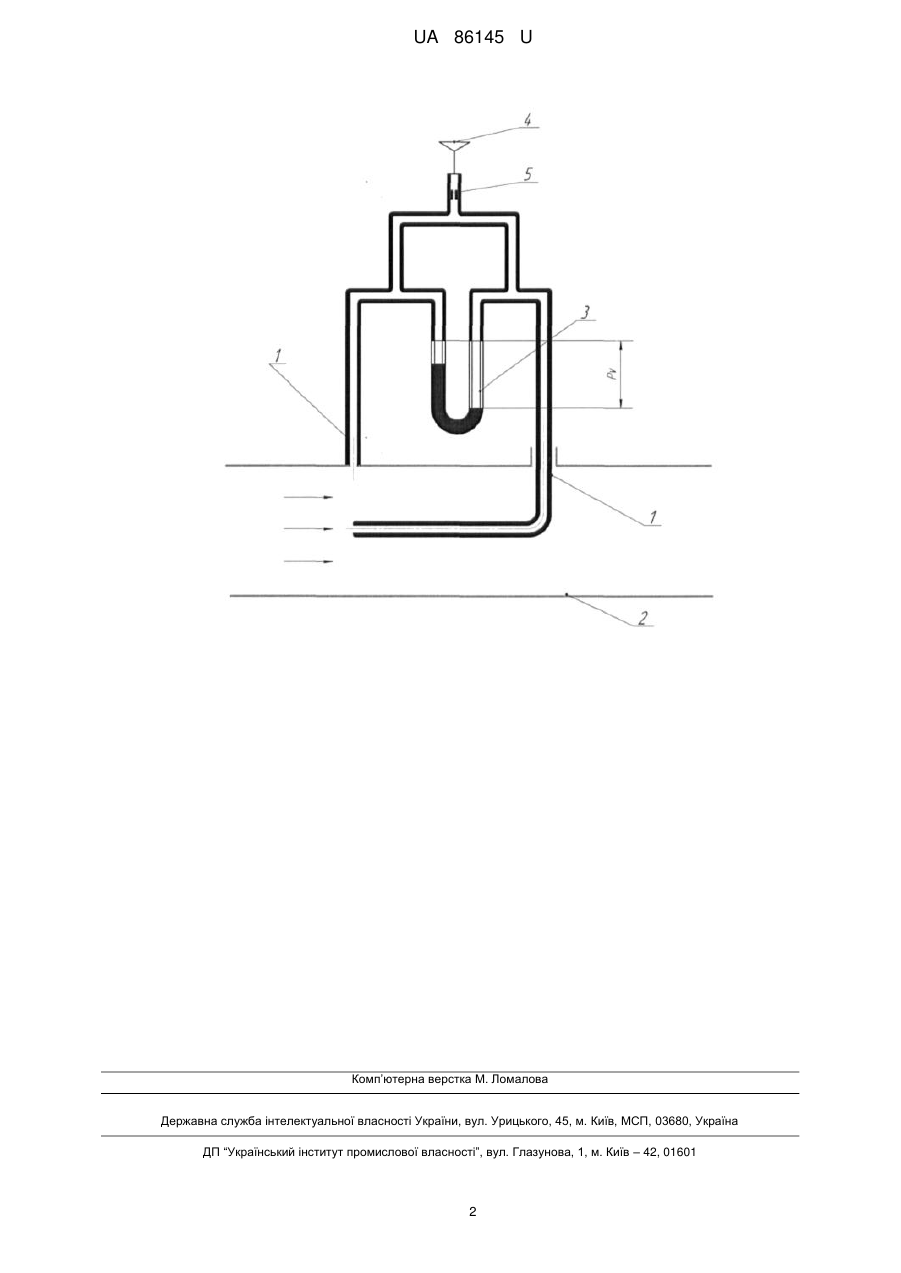

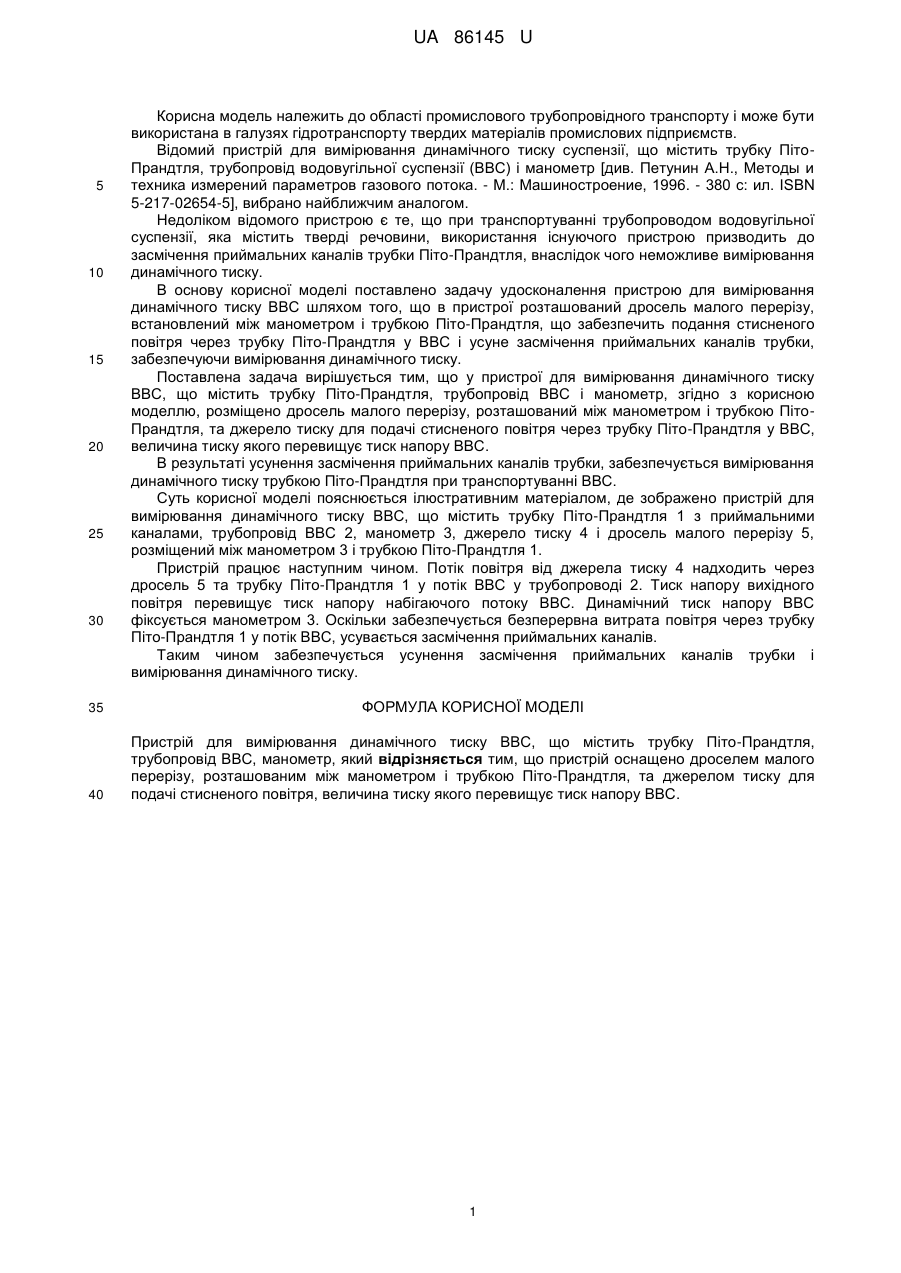

Реферат: Пристрій для вимірювання динамічного тиску ВВС містить трубку Піто-Прандтля, трубопровід ВВС, манометр, дросель малого перерізу, джерело тиску для подачі стисненого повітря. UA 86145 U (12) UA 86145 U UA 86145 U 5 10 15 20 25 30 Корисна модель належить до області промислового трубопровідного транспорту і може бути використана в галузях гідротранспорту твердих матеріалів промислових підприємств. Відомий пристрій для вимірювання динамічного тиску суспензії, що містить трубку ПітоПрандтля, трубопровід водовугільної суспензії (ВВС) і манометр [див. Петунин А.Н., Методы и техника измерений параметров газового потока. - М.: Машиностроение, 1996. - 380 с: ил. ISBN 5-217-02654-5], вибрано найближчим аналогом. Недоліком відомого пристрою є те, що при транспортуванні трубопроводом водовугільної суспензії, яка містить тверді речовини, використання існуючого пристрою призводить до засмічення приймальних каналів трубки Піто-Прандтля, внаслідок чого неможливе вимірювання динамічного тиску. В основу корисної моделі поставлено задачу удосконалення пристрою для вимірювання динамічного тиску ВВС шляхом того, що в пристрої розташований дросель малого перерізу, встановлений між манометром і трубкою Піто-Прандтля, що забезпечить подання стисненого повітря через трубку Піто-Прандтля у ВВС і усуне засмічення приймальних каналів трубки, забезпечуючи вимірювання динамічного тиску. Поставлена задача вирішується тим, що у пристрої для вимірювання динамічного тиску ВВС, що містить трубку Піто-Прандтля, трубопровід ВВС і манометр, згідно з корисною моделлю, розміщено дросель малого перерізу, розташований між манометром і трубкою ПітоПрандтля, та джерело тиску для подачі стисненого повітря через трубку Піто-Прандтля у ВВС, величина тиску якого перевищує тиск напору ВВС. В результаті усунення засмічення приймальних каналів трубки, забезпечується вимірювання динамічного тиску трубкою Піто-Прандтля при транспортуванні ВВС. Суть корисної моделі пояснюється ілюстративним матеріалом, де зображено пристрій для вимірювання динамічного тиску ВВС, що містить трубку Піто-Прандтля 1 з приймальними каналами, трубопровід ВВС 2, манометр 3, джерело тиску 4 і дросель малого перерізу 5, розміщений між манометром 3 і трубкою Піто-Прандтля 1. Пристрій працює наступним чином. Потік повітря від джерела тиску 4 надходить через дросель 5 та трубку Піто-Прандтля 1 у потік ВВС у трубопроводі 2. Тиск напору вихідного повітря перевищує тиск напору набігаючого потоку ВВС. Динамічний тиск напору ВВС фіксується манометром 3. Оскільки забезпечується безперервна витрата повітря через трубку Піто-Прандтля 1 у потік ВВС, усувається засмічення приймальних каналів. Таким чином забезпечується усунення засмічення приймальних каналів трубки і вимірювання динамічного тиску. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пристрій для вимірювання динамічного тиску ВВС, що містить трубку Піто-Прандтля, трубопровід ВВС, манометр, який відрізняється тим, що пристрій оснащено дроселем малого перерізу, розташованим між манометром і трубкою Піто-Прандтля, та джерелом тиску для подачі стисненого повітря, величина тиску якого перевищує тиск напору ВВС. 1 UA 86145 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
