Пристрій для вимірювання повного напору водовугільної суспензії (ввс)

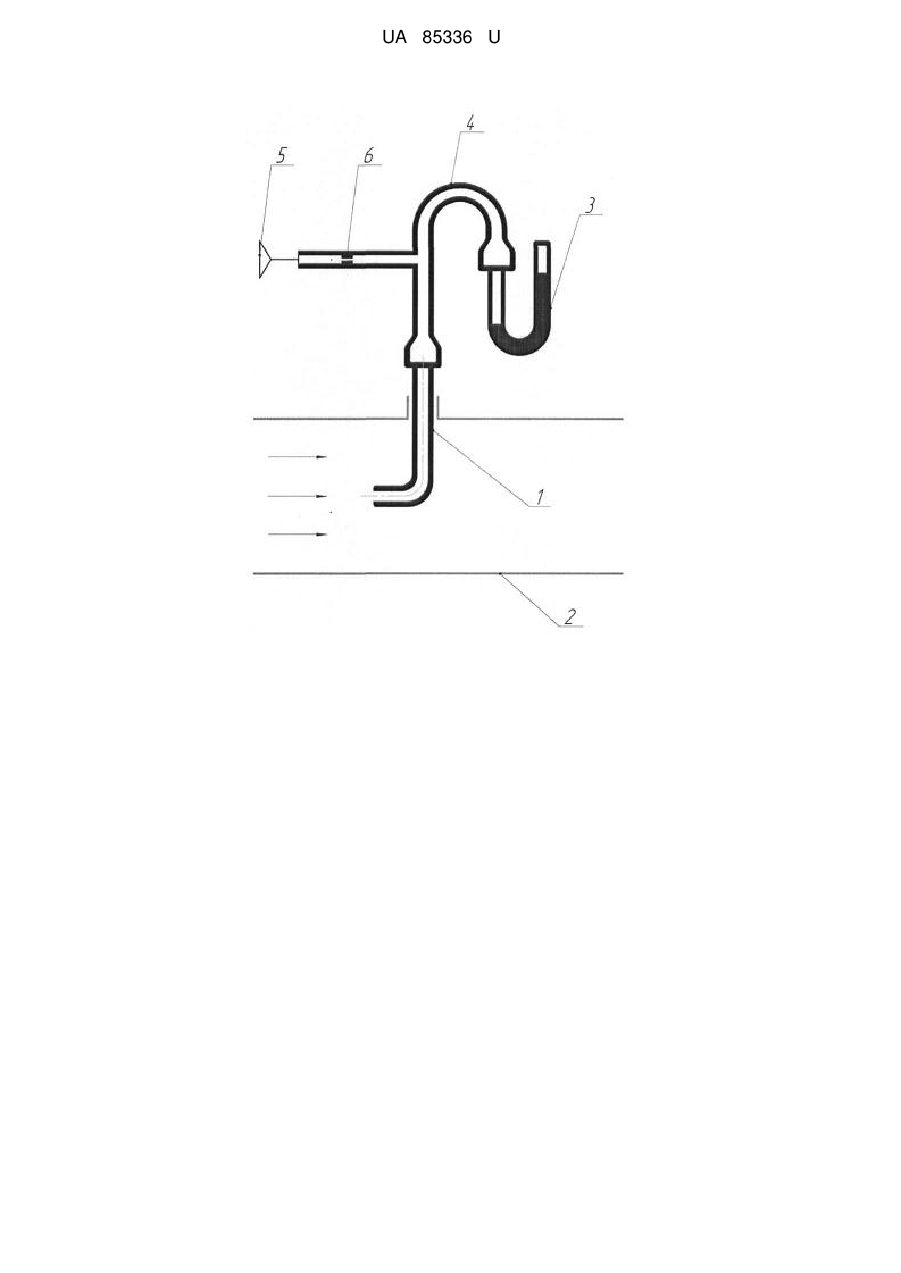

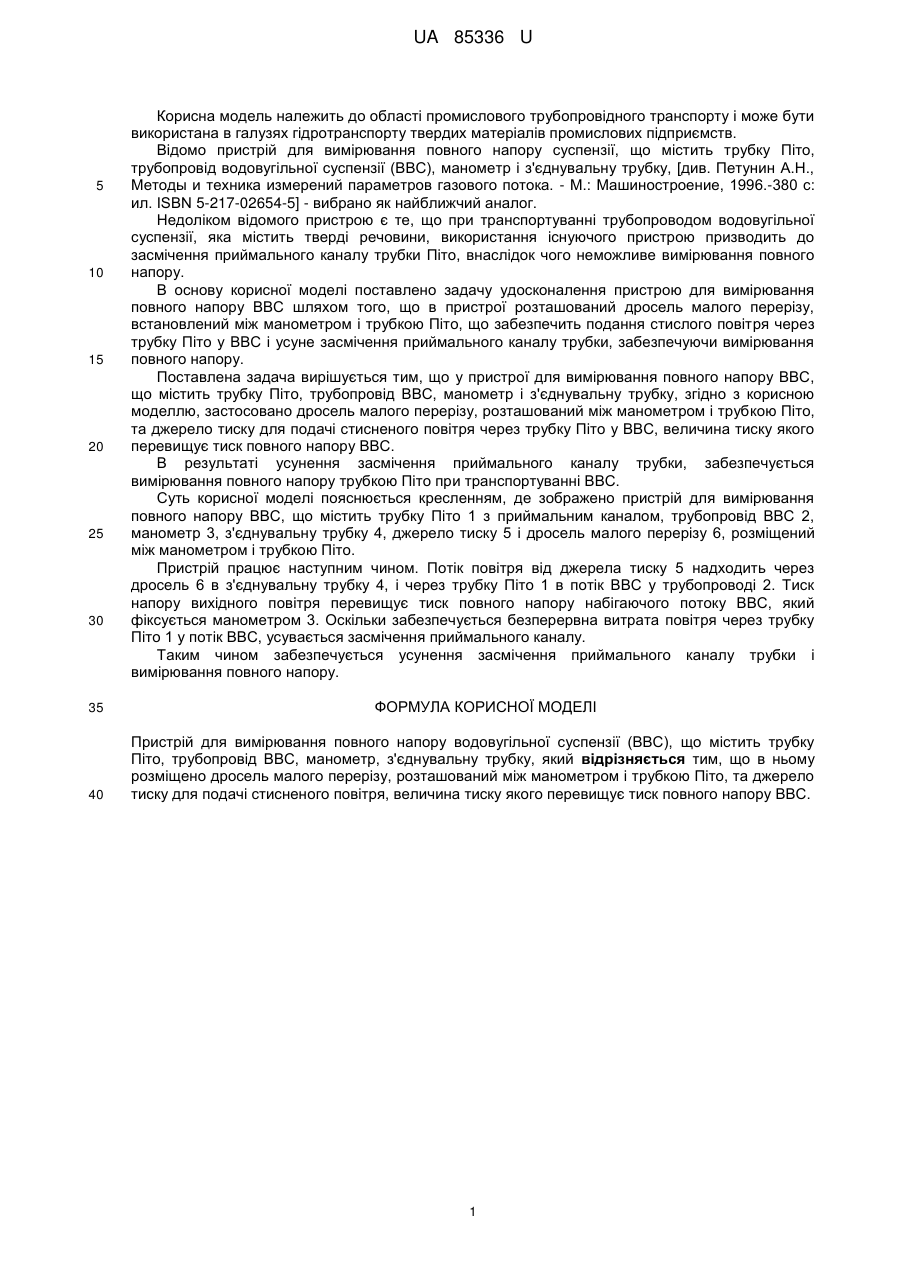

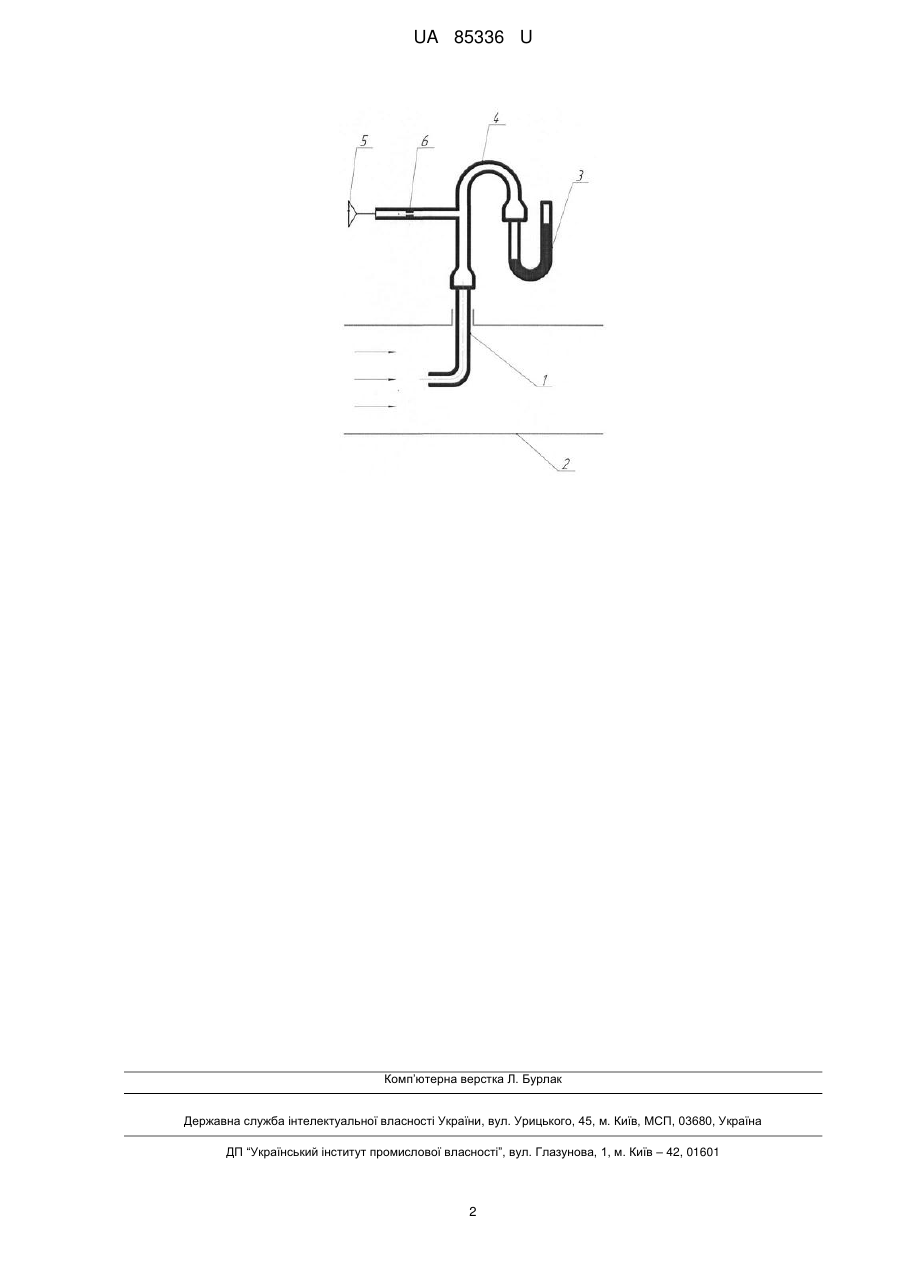

Реферат: Пристрій для вимірювання повного напору водовугільної суспензії (ВВС) містить трубку Піто, трубопровід ВВС, манометр та з'єднувальну трубку. Додатково в пристрої розміщено дросель малого перерізу, розташований між манометром і трубкою Піто, та джерело тиску для подачі стисненого повітря, величина тиску якого перевищує тиск повного напору ВВС. UA 85336 U (12) UA 85336 U UA 85336 U 5 10 15 20 25 30 35 40 Корисна модель належить до області промислового трубопровідного транспорту і може бути використана в галузях гідротранспорту твердих матеріалів промислових підприємств. Відомо пристрій для вимірювання повного напору суспензії, що містить трубку Піто, трубопровід водовугільної суспензії (ВВС), манометр і з'єднувальну трубку, [див. Петунин А.Н., Методы и техника измерений параметров газового потока. - М.: Машиностроение, 1996.-380 с: ил. ISBN 5-217-02654-5] - вибрано як найближчий аналог. Недоліком відомого пристрою є те, що при транспортуванні трубопроводом водовугільної суспензії, яка містить тверді речовини, використання існуючого пристрою призводить до засмічення приймального каналу трубки Піто, внаслідок чого неможливе вимірювання повного напору. В основу корисної моделі поставлено задачу удосконалення пристрою для вимірювання повного напору ВВС шляхом того, що в пристрої розташований дросель малого перерізу, встановлений між манометром і трубкою Піто, що забезпечить подання стислого повітря через трубку Піто у ВВС і усуне засмічення приймального каналу трубки, забезпечуючи вимірювання повного напору. Поставлена задача вирішується тим, що у пристрої для вимірювання повного напору ВВС, що містить трубку Піто, трубопровід ВВС, манометр і з'єднувальну трубку, згідно з корисною моделлю, застосовано дросель малого перерізу, розташований між манометром і трубкою Піто, та джерело тиску для подачі стисненого повітря через трубку Піто у ВВС, величина тиску якого перевищує тиск повного напору ВВС. В результаті усунення засмічення приймального каналу трубки, забезпечується вимірювання повного напору трубкою Піто при транспортуванні ВВС. Суть корисної моделі пояснюється кресленням, де зображено пристрій для вимірювання повного напору ВВС, що містить трубку Піто 1 з приймальним каналом, трубопровід ВВС 2, манометр 3, з'єднувальну трубку 4, джерело тиску 5 і дросель малого перерізу 6, розміщений між манометром і трубкою Піто. Пристрій працює наступним чином. Потік повітря від джерела тиску 5 надходить через дросель 6 в з'єднувальну трубку 4, і через трубку Піто 1 в потік ВВС у трубопроводі 2. Тиск напору вихідного повітря перевищує тиск повного напору набігаючого потоку ВВС, який фіксується манометром 3. Оскільки забезпечується безперервна витрата повітря через трубку Піто 1 у потік ВВС, усувається засмічення приймального каналу. Таким чином забезпечується усунення засмічення приймального каналу трубки і вимірювання повного напору. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для вимірювання повного напору водовугільної суспензії (ВВС), що містить трубку Піто, трубопровід ВВС, манометр, з'єднувальну трубку, який відрізняється тим, що в ньому розміщено дросель малого перерізу, розташований між манометром і трубкою Піто, та джерело тиску для подачі стисненого повітря, величина тиску якого перевищує тиск повного напору ВВС. 1 UA 85336 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
