Спосіб виготовлення екологічно чистих паливних пелет під дією ультразвуку

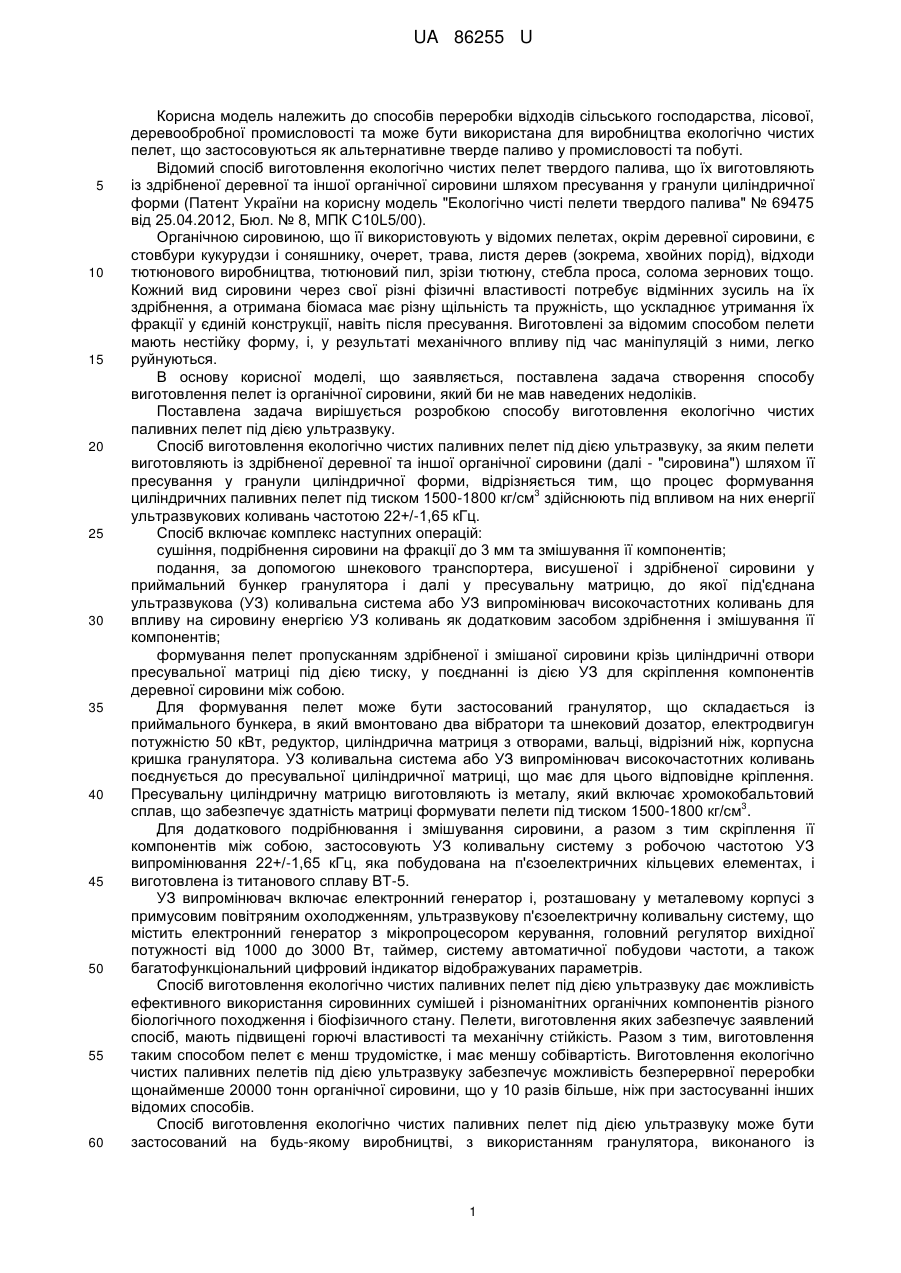

Реферат: Спосіб виготовлення екологічно чистих паливних пелет під дією ультразвуку, за яким пелети виготовляють із здрібненої деревної та іншої органічної сировини шляхом її пресування у гранули циліндричної форми. Процес формування циліндричних паливних пелет під тиском 3 1500-1800 кг/см здійснюють під впливом на них енергії ультразвукових коливань частотою 22+/-1,65 кГц. UA 86255 U (12) UA 86255 U UA 86255 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів переробки відходів сільського господарства, лісової, деревообробної промисловості та може бути використана для виробництва екологічно чистих пелет, що застосовуються як альтернативне тверде паливо у промисловості та побуті. Відомий спосіб виготовлення екологічно чистих пелет твердого палива, що їх виготовляють із здрібненої деревної та іншої органічної сировини шляхом пресування у гранули циліндричної форми (Патент України на корисну модель "Екологічно чисті пелети твердого палива" № 69475 від 25.04.2012, Бюл. № 8, МПК C10L5/00). Органічною сировиною, що її використовують у відомих пелетах, окрім деревної сировини, є стовбури кукурудзи і соняшнику, очерет, трава, листя дерев (зокрема, хвойних порід), відходи тютюнового виробництва, тютюновий пил, зрізи тютюну, стебла проса, солома зернових тощо. Кожний вид сировини через свої різні фізичні властивості потребує відмінних зусиль на їх здрібнення, а отримана біомаса має різну щільність та пружність, що ускладнює утримання їх фракції у єдиній конструкції, навіть після пресування. Виготовлені за відомим способом пелети мають нестійку форму, і, у результаті механічного впливу під час маніпуляцій з ними, легко руйнуються. В основу корисної моделі, що заявляється, поставлена задача створення способу виготовлення пелет із органічної сировини, який би не мав наведених недоліків. Поставлена задача вирішується розробкою способу виготовлення екологічно чистих паливних пелет під дією ультразвуку. Спосіб виготовлення екологічно чистих паливних пелет під дією ультразвуку, за яким пелети виготовляють із здрібненої деревної та іншої органічної сировини (далі - "сировина") шляхом її пресування у гранули циліндричної форми, відрізняється тим, що процес формування 3 циліндричних паливних пелет під тиском 1500-1800 кг/см здійснюють під впливом на них енергії ультразвукових коливань частотою 22+/-1,65 кГц. Спосіб включає комплекс наступних операцій: сушіння, подрібнення сировини на фракції до 3 мм та змішування її компонентів; подання, за допомогою шнекового транспортера, висушеної і здрібненої сировини у приймальний бункер гранулятора і далі у пресувальну матрицю, до якої під'єднана ультразвукова (УЗ) коливальна система або УЗ випромінювач високочастотних коливань для впливу на сировину енергією УЗ коливань як додатковим засобом здрібнення і змішування її компонентів; формування пелет пропусканням здрібненої і змішаної сировини крізь циліндричні отвори пресувальної матриці під дією тиску, у поєднанні із дією УЗ для скріплення компонентів деревної сировини між собою. Для формування пелет може бути застосований гранулятор, що складається із приймального бункера, в який вмонтовано два вібратори та шнековий дозатор, електродвигун потужністю 50 кВт, редуктор, циліндрична матриця з отворами, вальці, відрізний ніж, корпусна кришка гранулятора. УЗ коливальна система або УЗ випромінювач високочастотних коливань поєднується до пресувальної циліндричної матриці, що має для цього відповідне кріплення. Пресувальну циліндричну матрицю виготовляють із металу, який включає хромокобальтовий 3 сплав, що забезпечує здатність матриці формувати пелети під тиском 1500-1800 кг/см . Для додаткового подрібнювання і змішування сировини, а разом з тим скріплення її компонентів між собою, застосовують УЗ коливальну систему з робочою частотою УЗ випромінювання 22+/-1,65 кГц, яка побудована на п'єзоелектричних кільцевих елементах, і виготовлена із титанового сплаву ВТ-5. УЗ випромінювач включає електронний генератор і, розташовану у металевому корпусі з примусовим повітряним охолодженням, ультразвукову п'єзоелектричну коливальну систему, що містить електронний генератор з мікропроцесором керування, головний регулятор вихідної потужності від 1000 до 3000 Вт, таймер, систему автоматичної побудови частоти, а також багатофункціональний цифровий індикатор відображуваних параметрів. Спосіб виготовлення екологічно чистих паливних пелет під дією ультразвуку дає можливість ефективного використання сировинних сумішей і різноманітних органічних компонентів різного біологічного походження і біофізичного стану. Пелети, виготовлення яких забезпечує заявлений спосіб, мають підвищені горючі властивості та механічну стійкість. Разом з тим, виготовлення таким способом пелет є менш трудомістке, і має меншу собівартість. Виготовлення екологічно чистих паливних пелетів під дією ультразвуку забезпечує можливість безперервної переробки щонайменше 20000 тонн органічної сировини, що у 10 разів більше, ніж при застосуванні інших відомих способів. Спосіб виготовлення екологічно чистих паливних пелет під дією ультразвуку може бути застосований на будь-якому виробництві, з використанням гранулятора, виконаного із 1 UA 86255 U застосуванням стандартних матеріалів та механізмів. З використанням невеликого за розміром гранулятора, спосіб може застосовуватися у малих господарствах, у тому числі може використовуватися окремими особами, що мають потребу в альтернативних видах палива, і, відповідну для виготовлення паливних пелет, сировину. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб виготовлення екологічно чистих паливних пелет під дією ультразвуку, за яким пелети виготовляють із здрібненої деревної та іншої органічної сировини шляхом її пресування у гранули циліндричної форми, який відрізняється тим, що процес формування циліндричних 3 паливних пелет під тиском 1500-1800 кг/см здійснюють під впливом на них енергії ультразвукових коливань частотою 22+/-1,65 кГц. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
