Гранована конічна опора для зовнішнього освітлення

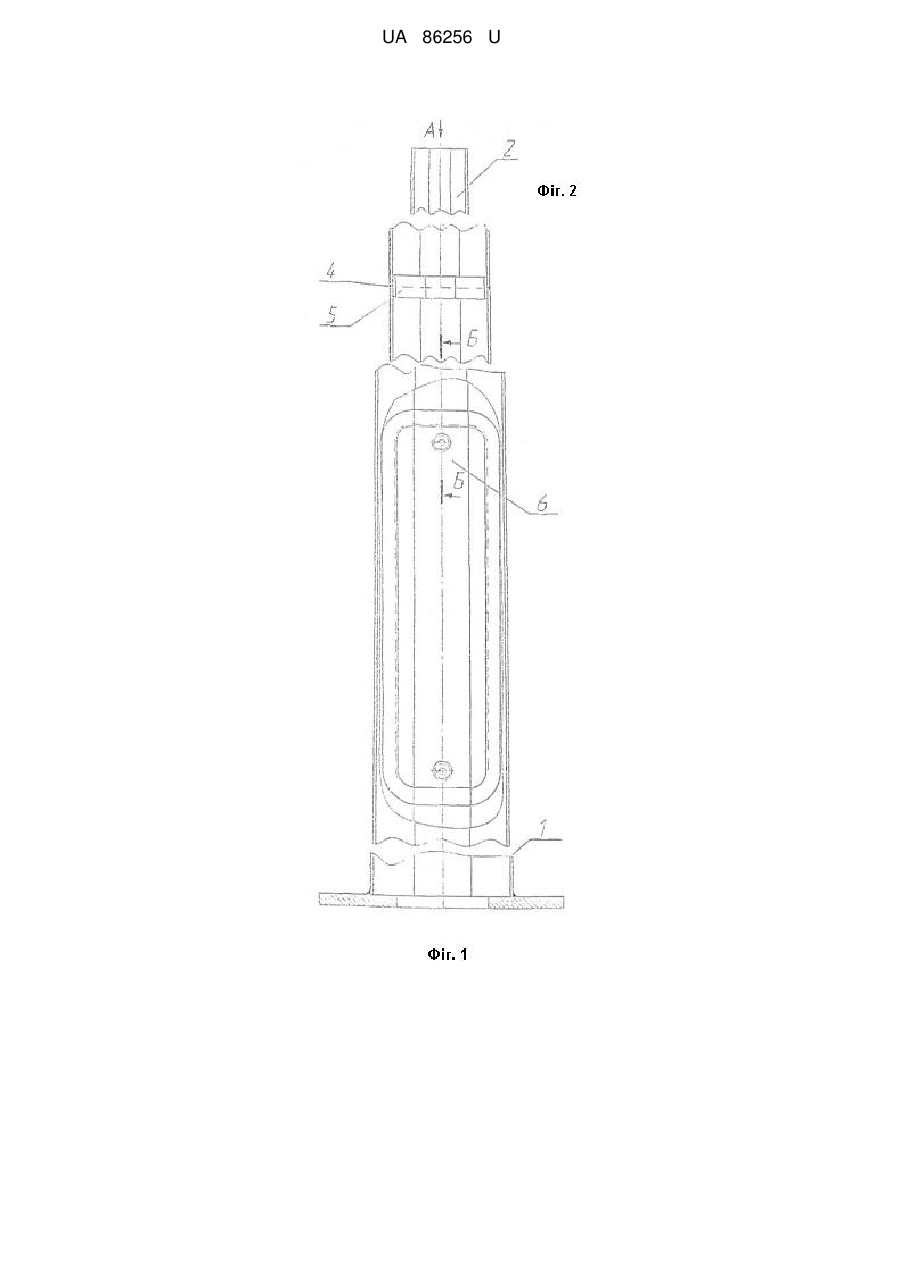

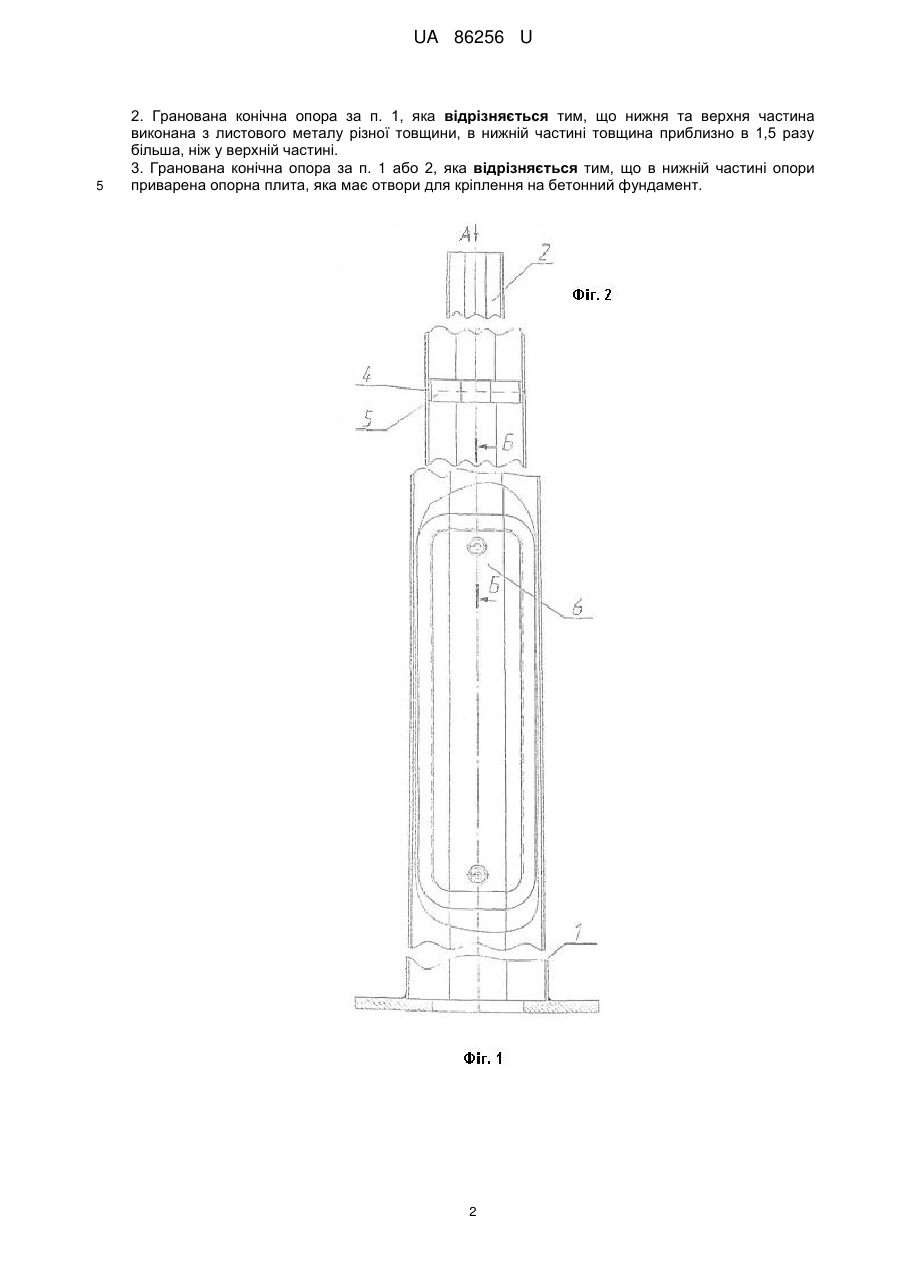

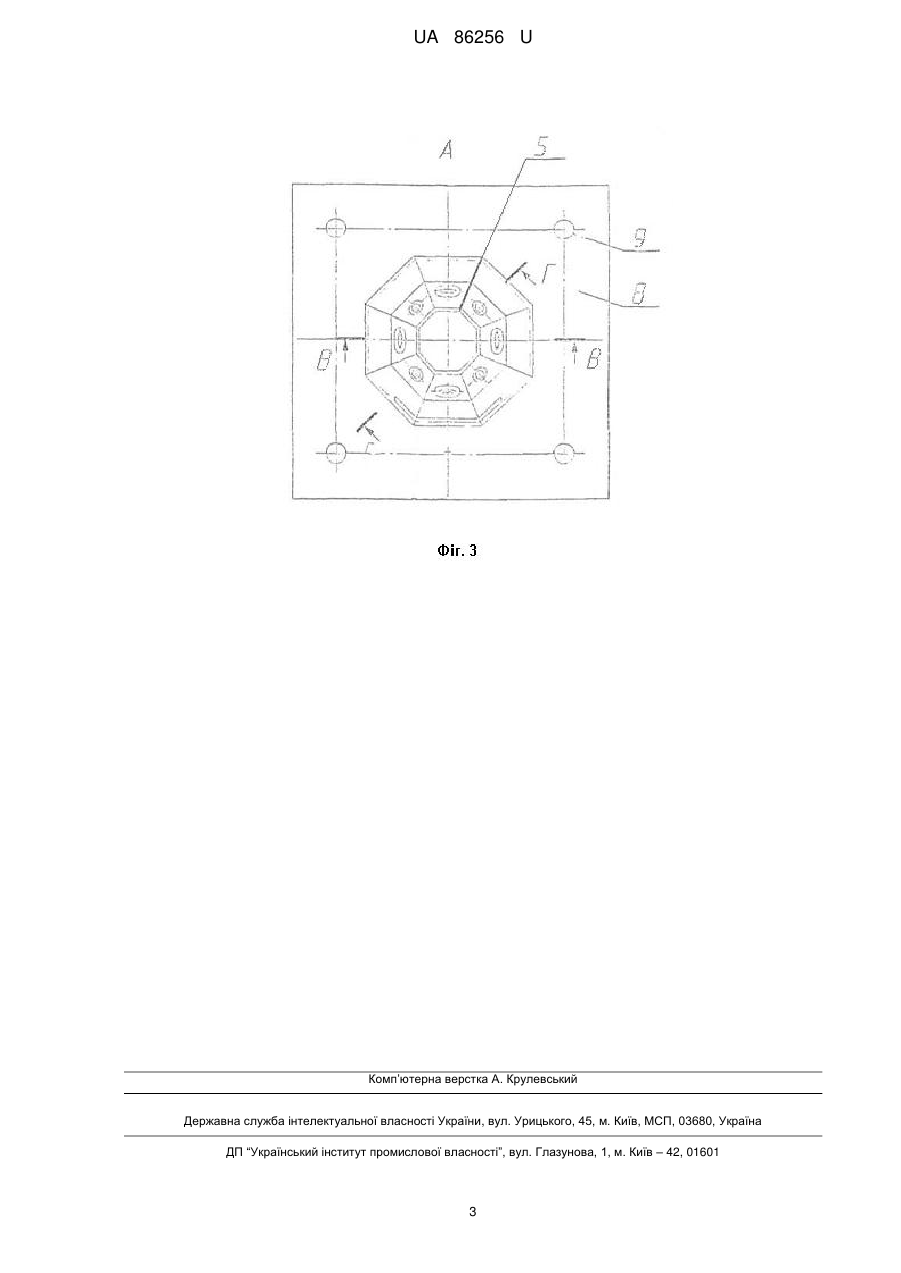

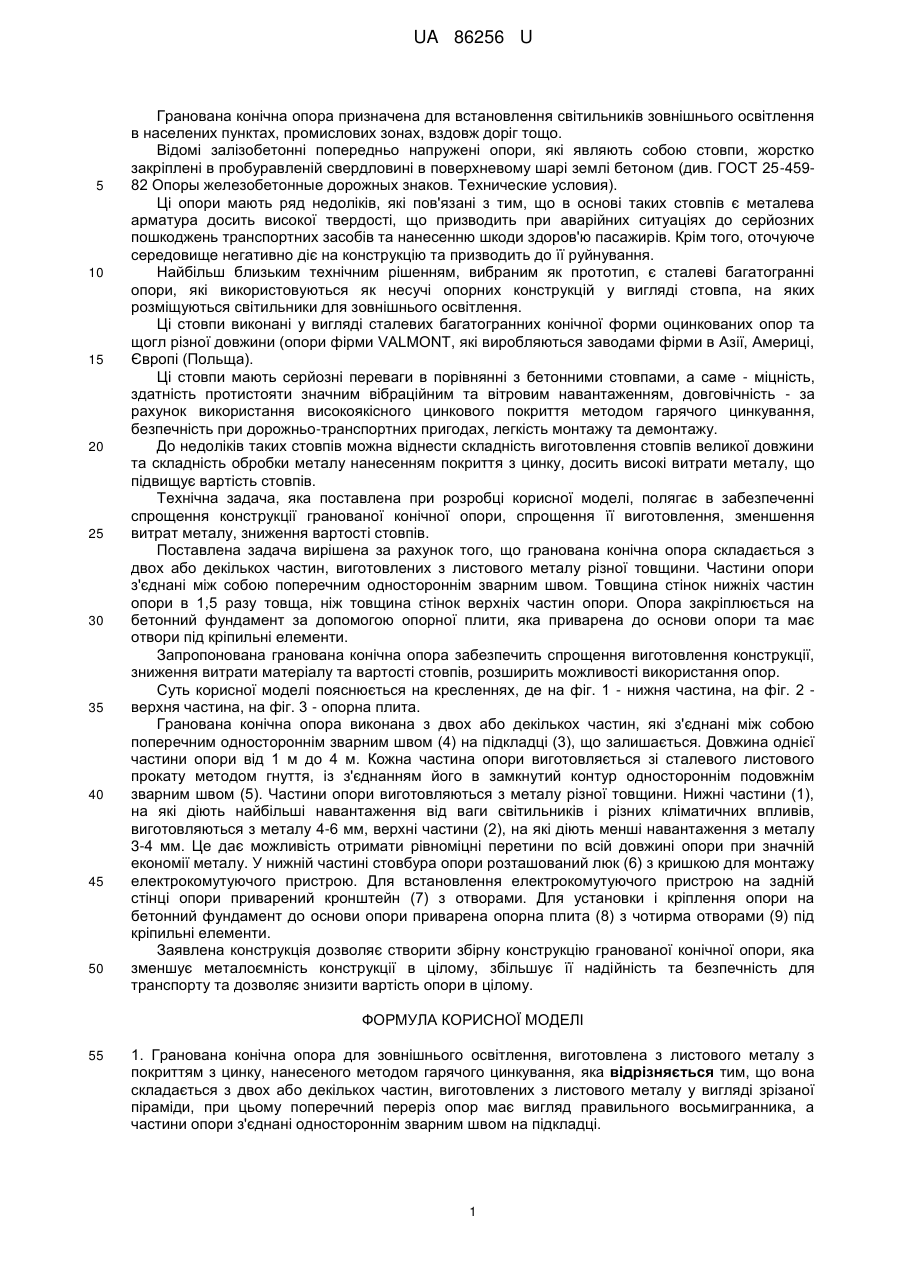

Реферат: UA 86256 U UA 86256 U 5 10 15 20 25 30 35 40 45 50 Гранована конічна опора призначена для встановлення світильників зовнішнього освітлення в населених пунктах, промислових зонах, вздовж доріг тощо. Відомі залізобетонні попередньо напружені опори, які являють собою стовпи, жорстко закріплені в пробуравленій свердловині в поверхневому шарі землі бетоном (див. ГОСТ 25-45982 Опоры железобетонные дорожных знаков. Технические условия). Ці опори мають ряд недоліків, які пов'язані з тим, що в основі таких стовпів є металева арматура досить високої твердості, що призводить при аварійних ситуаціях до серйозних пошкоджень транспортних засобів та нанесенню шкоди здоров'ю пасажирів. Крім того, оточуюче середовище негативно діє на конструкцію та призводить до її руйнування. Найбільш близьким технічним рішенням, вибраним як прототип, є сталеві багатогранні опори, які використовуються як несучі опорних конструкцій у вигляді стовпа, на яких розміщуються світильники для зовнішнього освітлення. Ці стовпи виконані у вигляді сталевих багатогранних конічної форми оцинкованих опор та щогл різної довжини (опори фірми VALMONT, які виробляються заводами фірми в Азії, Америці, Європі (Польща). Ці стовпи мають серйозні переваги в порівнянні з бетонними стовпами, а саме - міцність, здатність протистояти значним вібраційним та вітровим навантаженням, довговічність - за рахунок використання високоякісного цинкового покриття методом гарячого цинкування, безпечність при дорожньо-транспортних пригодах, легкість монтажу та демонтажу. До недоліків таких стовпів можна віднести складність виготовлення стовпів великої довжини та складність обробки металу нанесенням покриття з цинку, досить високі витрати металу, що підвищує вартість стовпів. Технічна задача, яка поставлена при розробці корисної моделі, полягає в забезпеченні спрощення конструкції гранованої конічної опори, спрощення її виготовлення, зменшення витрат металу, зниження вартості стовпів. Поставлена задача вирішена за рахунок того, що гранована конічна опора складається з двох або декількох частин, виготовлених з листового металу різної товщини. Частини опори з'єднані між собою поперечним одностороннім зварним швом. Товщина стінок нижніх частин опори в 1,5 разу товща, ніж товщина стінок верхніх частин опори. Опора закріплюється на бетонний фундамент за допомогою опорної плити, яка приварена до основи опори та має отвори під кріпильні елементи. Запропонована гранована конічна опора забезпечить спрощення виготовлення конструкції, зниження витрати матеріалу та вартості стовпів, розширить можливості використання опор. Суть корисної моделі пояснюється на кресленнях, де на фіг. 1 - нижня частина, на фіг. 2 верхня частина, на фіг. 3 - опорна плита. Гранована конічна опора виконана з двох або декількох частин, які з'єднані між собою поперечним одностороннім зварним швом (4) на підкладці (3), що залишається. Довжина однієї частини опори від 1 м до 4 м. Кожна частина опори виготовляється зі сталевого листового прокату методом гнуття, із з'єднанням його в замкнутий контур одностороннім подовжнім зварним швом (5). Частини опори виготовляються з металу різної товщини. Нижні частини (1), на які діють найбільші навантаження від ваги світильників і різних кліматичних впливів, виготовляються з металу 4-6 мм, верхні частини (2), на які діють менші навантаження з металу 3-4 мм. Це дає можливість отримати рівноміцні перетини по всій довжині опори при значній економії металу. У нижній частині стовбура опори розташований люк (6) з кришкою для монтажу електрокомутуючого пристрою. Для встановлення електрокомутуючого пристрою на задній стінці опори приварений кронштейн (7) з отворами. Для установки і кріплення опори на бетонний фундамент до основи опори приварена опорна плита (8) з чотирма отворами (9) під кріпильні елементи. Заявлена конструкція дозволяє створити збірну конструкцію гранованої конічної опори, яка зменшує металоємність конструкції в цілому, збільшує її надійність та безпечність для транспорту та дозволяє знизити вартість опори в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Гранована конічна опора для зовнішнього освітлення, виготовлена з листового металу з покриттям з цинку, нанесеного методом гарячого цинкування, яка відрізняється тим, що вона складається з двох або декількох частин, виготовлених з листового металу у вигляді зрізаної піраміди, при цьому поперечний переріз опор має вигляд правильного восьмигранника, а частини опори з'єднані одностороннім зварним швом на підкладці. 1 UA 86256 U 5 2. Гранована конічна опора за п. 1, яка відрізняється тим, що нижня та верхня частина виконана з листового металу різної товщини, в нижній частині товщина приблизно в 1,5 разу більша, ніж у верхній частині. 3. Гранована конічна опора за п. 1 або 2, яка відрізняється тим, що в нижній частині опори приварена опорна плита, яка має отвори для кріплення на бетонний фундамент. 2 UA 86256 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
