Пристрій для визначення зносу ізоляції

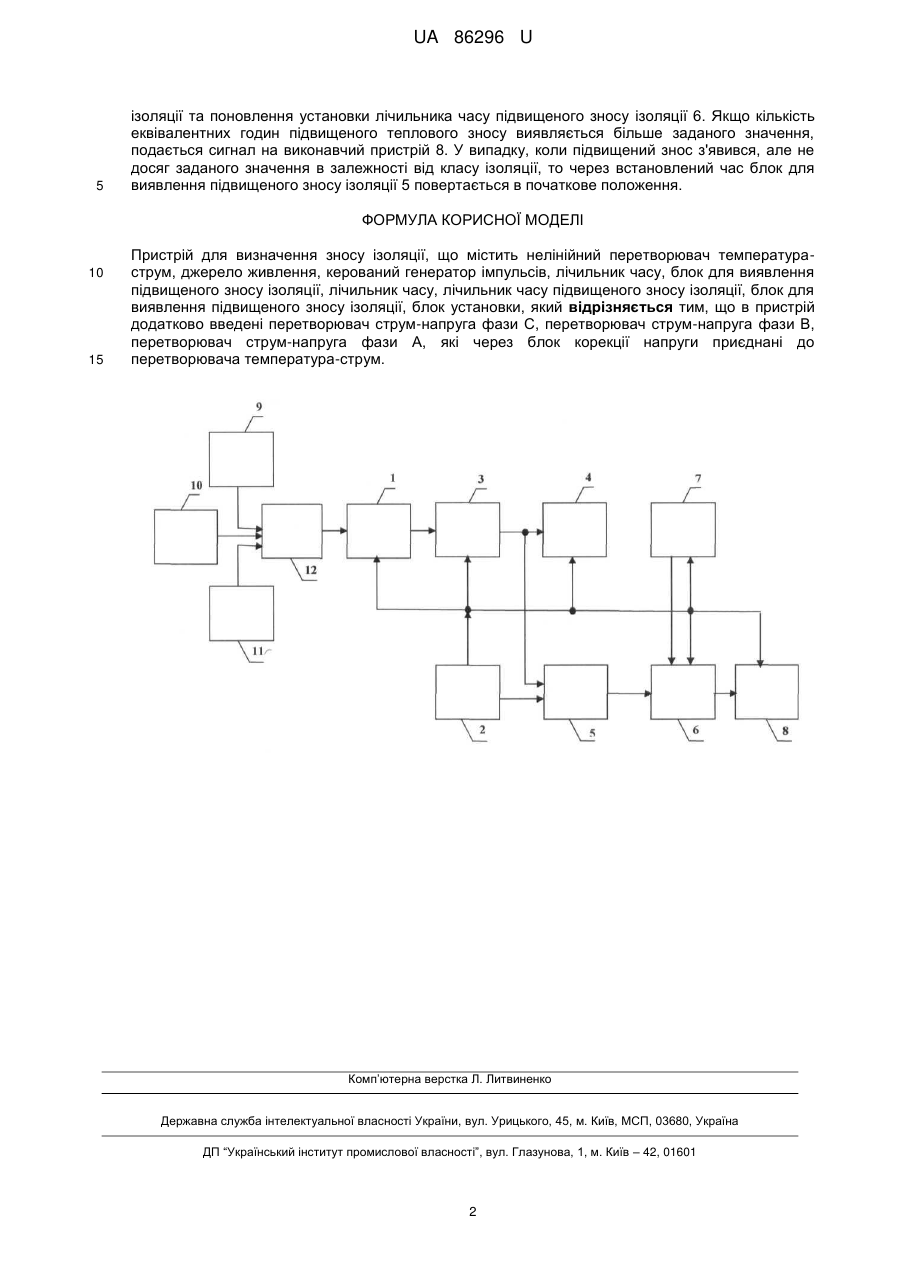

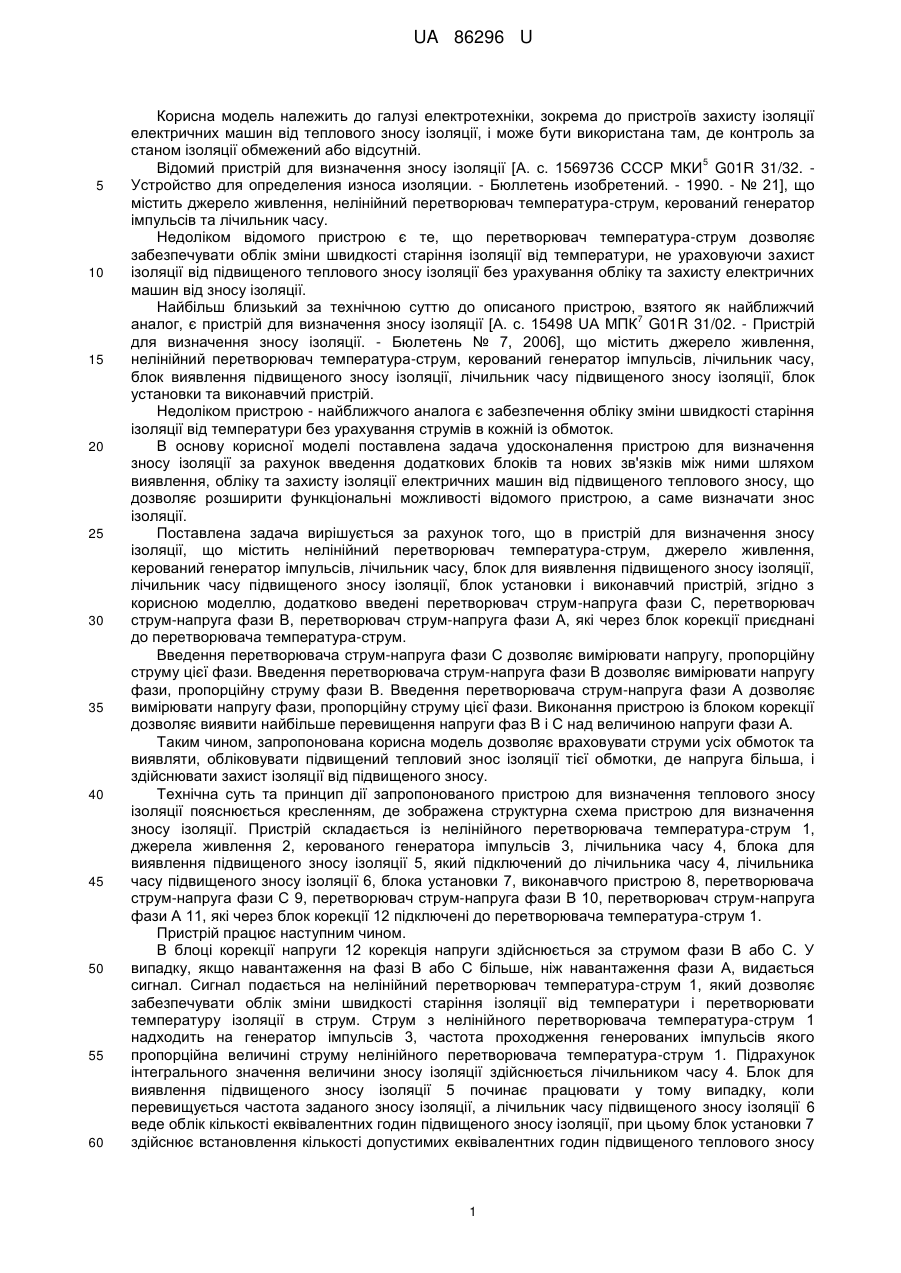

Реферат: UA 86296 U UA 86296 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі електротехніки, зокрема до пристроїв захисту ізоляції електричних машин від теплового зносу ізоляції, і може бути використана там, де контроль за станом ізоляції обмежений або відсутній. 5 Відомий пристрій для визначення зносу ізоляції [А. с. 1569736 СССР МКИ G01R 31/32. Устройство для определения износа изоляции. - Бюллетень изобретений. - 1990. - № 21], що містить джерело живлення, нелінійний перетворювач температура-струм, керований генератор імпульсів та лічильник часу. Недоліком відомого пристрою є те, що перетворювач температура-струм дозволяє забезпечувати облік зміни швидкості старіння ізоляції від температури, не ураховуючи захист ізоляції від підвищеного теплового зносу ізоляції без урахування обліку та захисту електричних машин від зносу ізоляції. Найбільш близький за технічною суттю до описаного пристрою, взятого як найближчий 7 аналог, є пристрій для визначення зносу ізоляції [А. с. 15498 UA МПК G01R 31/02. - Пристрій для визначення зносу ізоляції. - Бюлетень № 7, 2006], що містить джерело живлення, нелінійний перетворювач температура-струм, керований генератор імпульсів, лічильник часу, блок виявлення підвищеного зносу ізоляції, лічильник часу підвищеного зносу ізоляції, блок установки та виконавчий пристрій. Недоліком пристрою - найближчого аналога є забезпечення обліку зміни швидкості старіння ізоляції від температури без урахування струмів в кожній із обмоток. В основу корисної моделі поставлена задача удосконалення пристрою для визначення зносу ізоляції за рахунок введення додаткових блоків та нових зв'язків між ними шляхом виявлення, обліку та захисту ізоляції електричних машин від підвищеного теплового зносу, що дозволяє розширити функціональні можливості відомого пристрою, а саме визначати знос ізоляції. Поставлена задача вирішується за рахунок того, що в пристрій для визначення зносу ізоляції, що містить нелінійний перетворювач температура-струм, джерело живлення, керований генератор імпульсів, лічильник часу, блок для виявлення підвищеного зносу ізоляції, лічильник часу підвищеного зносу ізоляції, блок установки і виконавчий пристрій, згідно з корисною моделлю, додатково введені перетворювач струм-напруга фази С, перетворювач струм-напруга фази В, перетворювач струм-напруга фази А, які через блок корекції приєднані до перетворювача температура-струм. Введення перетворювача струм-напруга фази С дозволяє вимірювати напругу, пропорційну струму цієї фази. Введення перетворювача струм-напруга фази В дозволяє вимірювати напругу фази, пропорційну струму фази В. Введення перетворювача струм-напруга фази А дозволяє вимірювати напругу фази, пропорційну струму цієї фази. Виконання пристрою із блоком корекції дозволяє виявити найбільше перевищення напруги фаз В і С над величиною напруги фази А. Таким чином, запропонована корисна модель дозволяє враховувати струми усіх обмоток та виявляти, обліковувати підвищений тепловий знос ізоляції тієї обмотки, де напруга більша, і здійснювати захист ізоляції від підвищеного зносу. Технічна суть та принцип дії запропонованого пристрою для визначення теплового зносу ізоляції пояснюється кресленням, де зображена структурна схема пристрою для визначення зносу ізоляції. Пристрій складається із нелінійного перетворювача температура-струм 1, джерела живлення 2, керованого генератора імпульсів 3, лічильника часу 4, блока для виявлення підвищеного зносу ізоляції 5, який підключений до лічильника часу 4, лічильника часу підвищеного зносу ізоляції 6, блока установки 7, виконавчого пристрою 8, перетворювача струм-напруга фази С 9, перетворювач струм-напруга фази В 10, перетворювач струм-напруга фази A 11, які через блок корекції 12 підключені до перетворювача температура-струм 1. Пристрій працює наступним чином. В блоці корекції напруги 12 корекція напруги здійснюється за струмом фази В або С. У випадку, якщо навантаження на фазі В або С більше, ніж навантаження фази А, видається сигнал. Сигнал подається на нелінійний перетворювач температура-струм 1, який дозволяє забезпечувати облік зміни швидкості старіння ізоляції від температури і перетворювати температуру ізоляції в струм. Струм з нелінійного перетворювача температура-струм 1 надходить на генератор імпульсів 3, частота проходження генерованих імпульсів якого пропорційна величині струму нелінійного перетворювача температура-струм 1. Підрахунок інтегрального значення величини зносу ізоляції здійснюється лічильником часу 4. Блок для виявлення підвищеного зносу ізоляції 5 починає працювати у тому випадку, коли перевищується частота заданого зносу ізоляції, а лічильник часу підвищеного зносу ізоляції 6 веде облік кількості еквівалентних годин підвищеного зносу ізоляції, при цьому блок установки 7 здійснює встановлення кількості допустимих еквівалентних годин підвищеного теплового зносу 1 UA 86296 U 5 ізоляції та поновлення установки лічильника часу підвищеного зносу ізоляції 6. Якщо кількість еквівалентних годин підвищеного теплового зносу виявляється більше заданого значення, подається сигнал на виконавчий пристрій 8. У випадку, коли підвищений знос з'явився, але не досяг заданого значення в залежності від класу ізоляції, то через встановлений час блок для виявлення підвищеного зносу ізоляції 5 повертається в початкове положення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для визначення зносу ізоляції, що містить нелінійний перетворювач температураструм, джерело живлення, керований генератор імпульсів, лічильник часу, блок для виявлення підвищеного зносу ізоляції, лічильник часу, лічильник часу підвищеного зносу ізоляції, блок для виявлення підвищеного зносу ізоляції, блок установки, який відрізняється тим, що в пристрій додатково введені перетворювач струм-напруга фази С, перетворювач струм-напруга фази В, перетворювач струм-напруга фази А, які через блок корекції напруги приєднані до перетворювача температура-струм. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
