Спосіб визначення дефектності двошарової ізоляції емальдроту

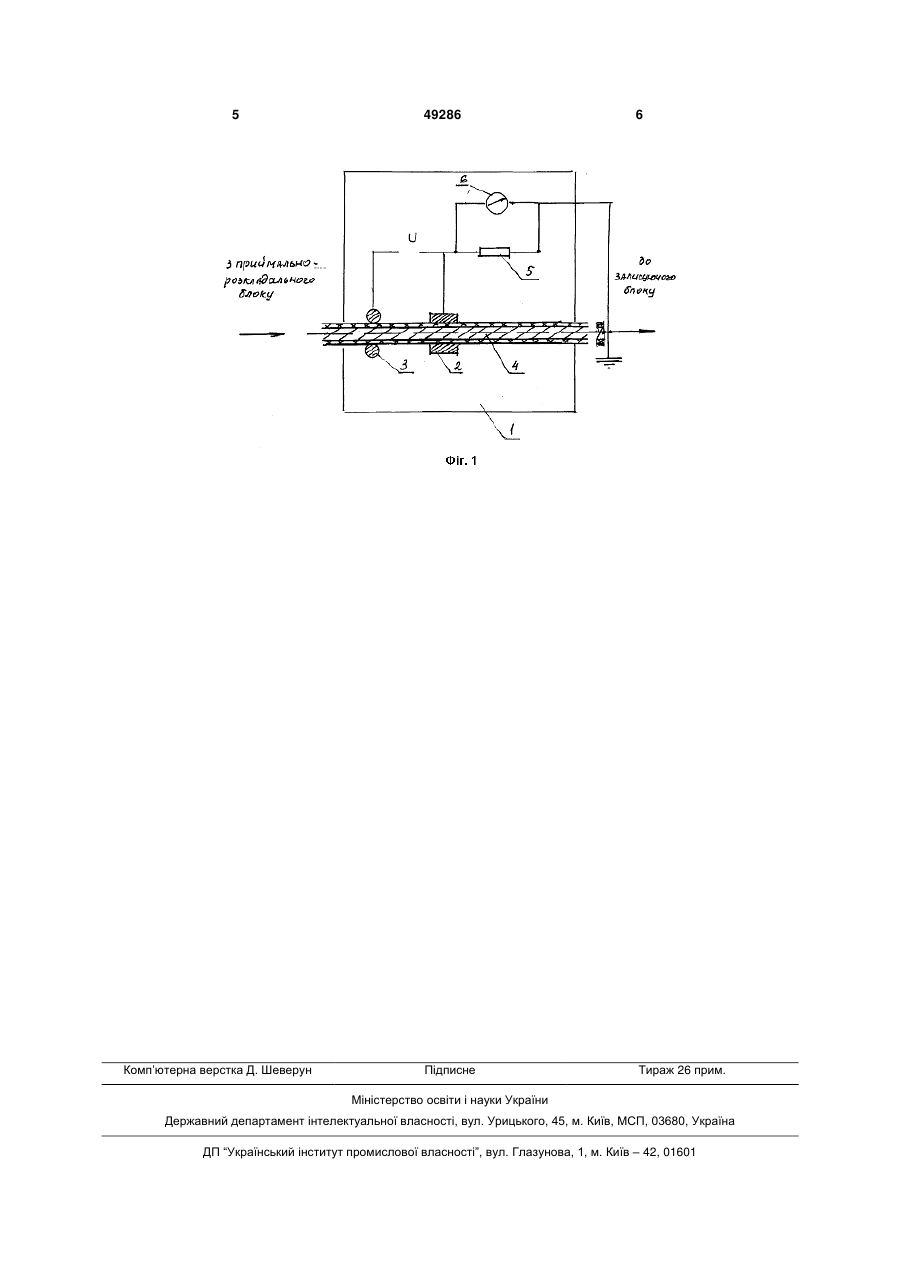

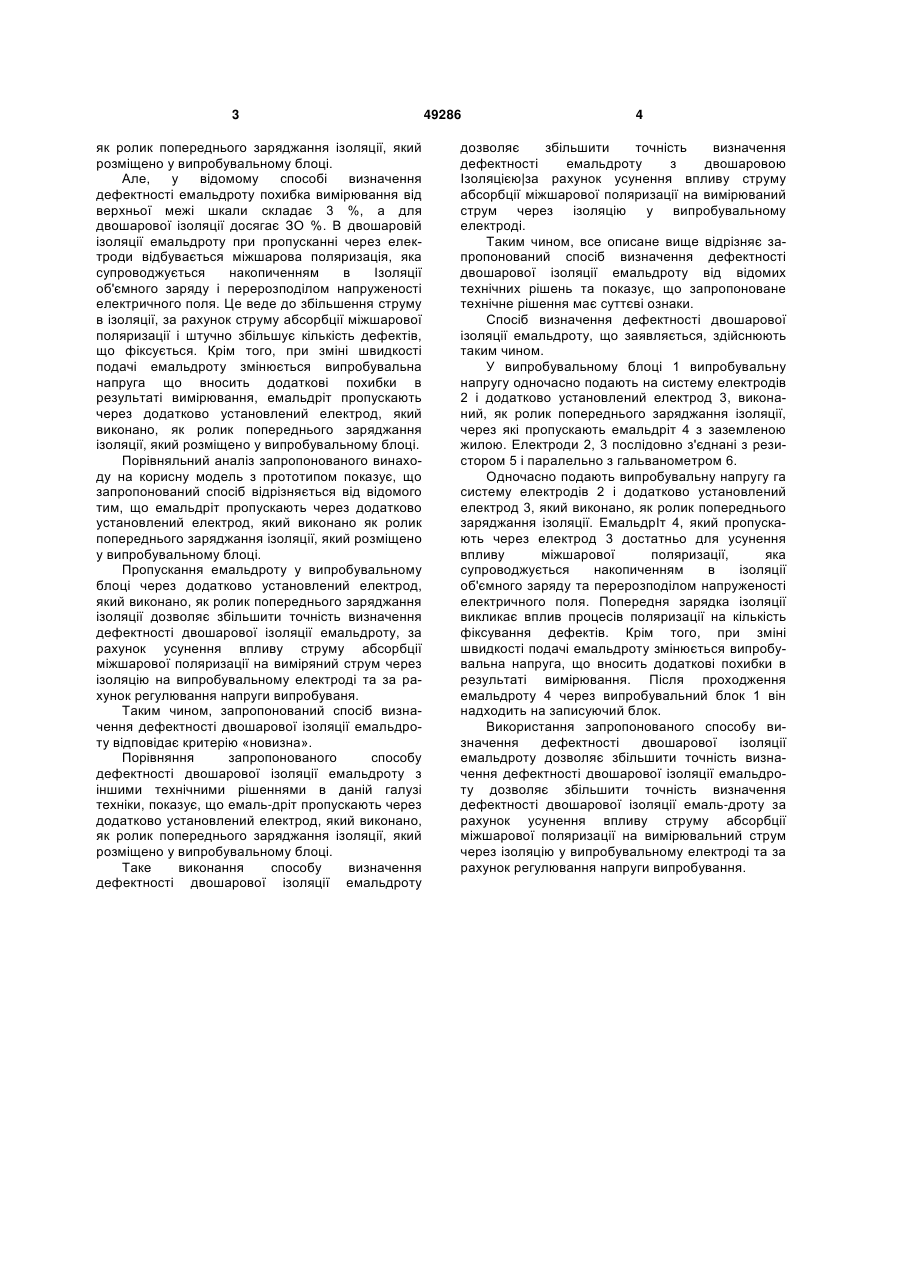

Спосіб визначення дефектності двошарової ізоляції емальдроту, який включає в себе те, що емальдріт пропускають через пристрій, який має приймально-розкладальний блок, ролики, електроди випробувального блока, записуючий блок, який відрізняється тим, що емальдріт пропускають через додатково установлений електрод, який виконано як ролик попереднього заряджання ізоляції, який розміщено у випробувальному блоці. (19) (21) u200911124 (22) 02.11.2009 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) ГУРИН АНАТОЛІЙ ГРИГОРОВИЧ, ГОЛИК ОКСАНА В'ЯЧЕСЛАВІВНА (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ "ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 як ролик попереднього заряджання ізоляції, який розміщено у випробувальному блоці. Але, у відомому способі визначення дефектності емальдроту похибка вимірювання від верхньої межі шкали складає 3 %, а для двошарової ізоляції досягає ЗО %. В двошаровій ізоляції емальдроту при пропусканні через електроди відбувається міжшарова поляризація, яка супроводжується накопиченням в Ізоляції об'ємного заряду і перерозподілом напруженості електричного поля. Це веде до збільшення струму в ізоляції, за рахунок струму абсорбції міжшарової поляризації і штучно збільшує кількість дефектів, що фіксується. Крім того, при зміні швидкості подачі емальдроту змінюється випробувальна напруга що вносить додаткові похибки в результаті вимірювання, емальдріт пропускають через додатково установлений електрод, який виконано, як ролик попереднього заряджання ізоляції, який розміщено у випробувальному блоці. Порівняльний аналіз запропонованого винаходу на корисну модель з прототипом показує, що запропонований спосіб відрізняється від відомого тим, що емальдріт пропускають через додатково установлений електрод, який виконано як ролик попереднього заряджання ізоляції, який розміщено у випробувальному блоці. Пропускання емальдроту у випробувальному блоці через додатково установлений електрод, який виконано, як ролик попереднього заряджання ізоляції дозволяє збільшити точність визначення дефектності двошарової ізоляції емальдроту, за рахунок усунення впливу струму абсорбції міжшарової поляризації на виміряний струм через ізоляцію на випробувальному електроді та за рахунок регулювання напруги випробуваня. Таким чином, запропонований спосіб визначення дефектності двошарової ізоляції емальдроту відповідає критерію «новизна». Порівняння запропонованого способу дефектності двошарової ізоляції емальдроту з іншими технічними рішеннями в даній галузі техніки, показує, що емаль-дріт пропускають через додатково установлений електрод, який виконано, як ролик попереднього заряджання ізоляції, який розміщено у випробувальному блоці. Таке виконання способу визначення дефектності двошарової ізоляції емальдроту 49286 4 дозволяє збільшити точність визначення дефектності емальдроту з двошаровою Ізоляцією|за рахунок усунення впливу струму абсорбції міжшарової поляризації на вимірюваний струм через ізоляцію у випробувальному електроді. Таким чином, все описане вище відрізняє запропонований спосіб визначення дефектності двошарової ізоляції емальдроту від відомих технічних рішень та показує, що запропоноване технічне рішення має суттєві ознаки. Спосіб визначення дефектності двошарової ізоляції емальдроту, що заявляється, здійснюють таким чином. У випробувальному блоці 1 випробувальну напругу одночасно подають на систему електродів 2 і додатково установлений електрод 3, виконаний, як ролик попереднього заряджання ізоляції, через які пропускають емальдріт 4 з заземленою жилою. Електроди 2, 3 послідовно з'єднані з резистором 5 і паралельно з гальванометром 6. Одночасно подають випробувальну напругу га систему електродів 2 і додатково установлений електрод 3, який виконано, як ролик попереднього заряджання ізоляції. ЕмальдрІт 4, який пропускають через електрод 3 достатньо для усунення впливу міжшарової поляризації, яка супроводжується накопиченням в ізоляції об'ємного заряду та перерозподілом напруженості електричного поля. Попередня зарядка ізоляції викликає вплив процесів поляризації на кількість фіксування дефектів. Крім того, при зміні швидкості подачі емальдроту змінюється випробувальна напруга, що вносить додаткові похибки в результаті вимірювання. Після проходження емальдроту 4 через випробувальний блок 1 він надходить на записуючий блок. Використання запропонованого способу визначення дефектності двошарової ізоляції емальдроту дозволяє збільшити точність визначення дефектності двошарової ізоляції емальдроту дозволяє збільшити точність визначення дефектності двошарової ізоляції емаль-дроту за рахунок усунення впливу струму абсорбції міжшарової поляризації на вимірювальний струм через ізоляцію у випробувальному електроді та за рахунок регулювання напруги випробування. 5 Комп’ютерна верстка Д. Шеверун 49286 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
