Аеродинамічний сепаратор для насіння

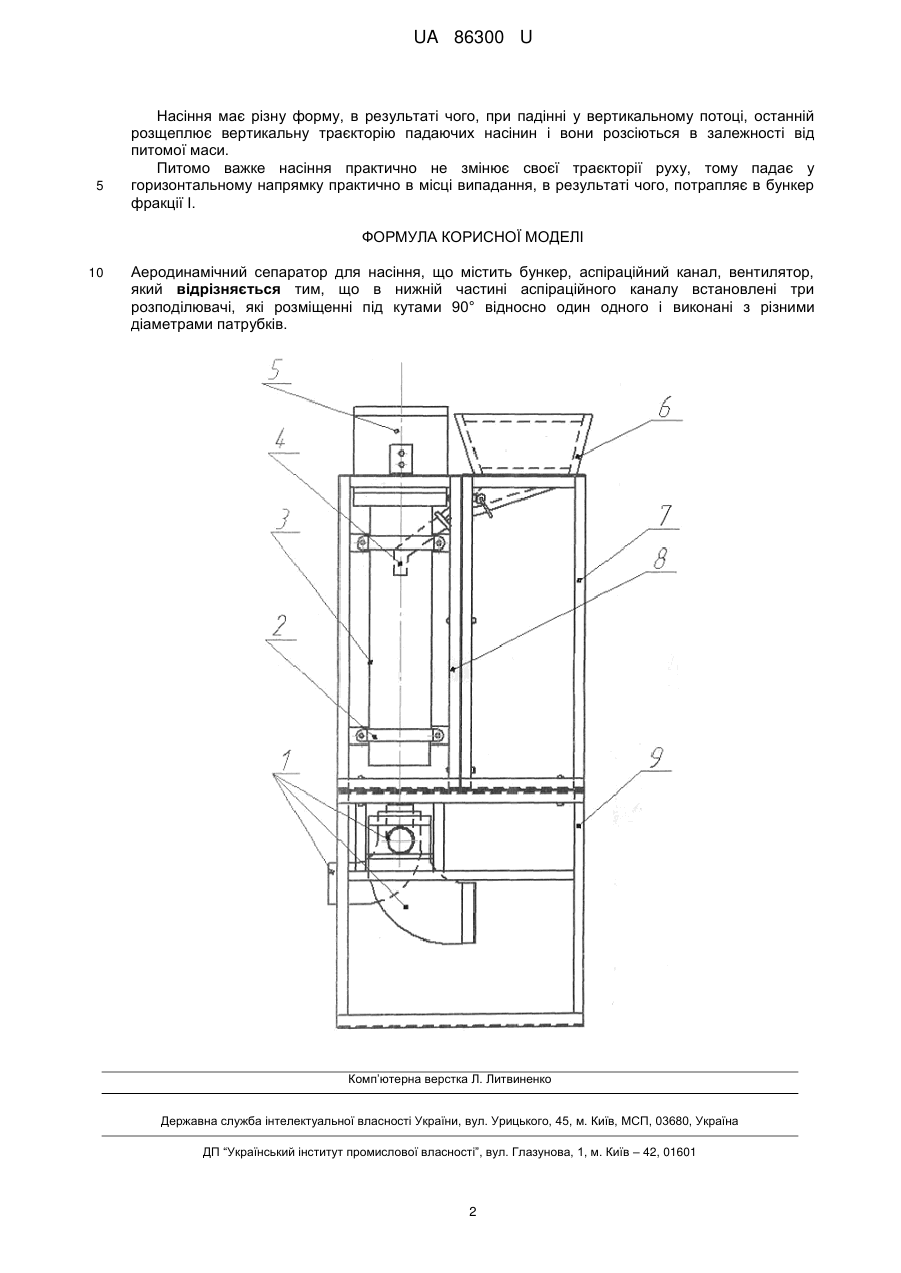

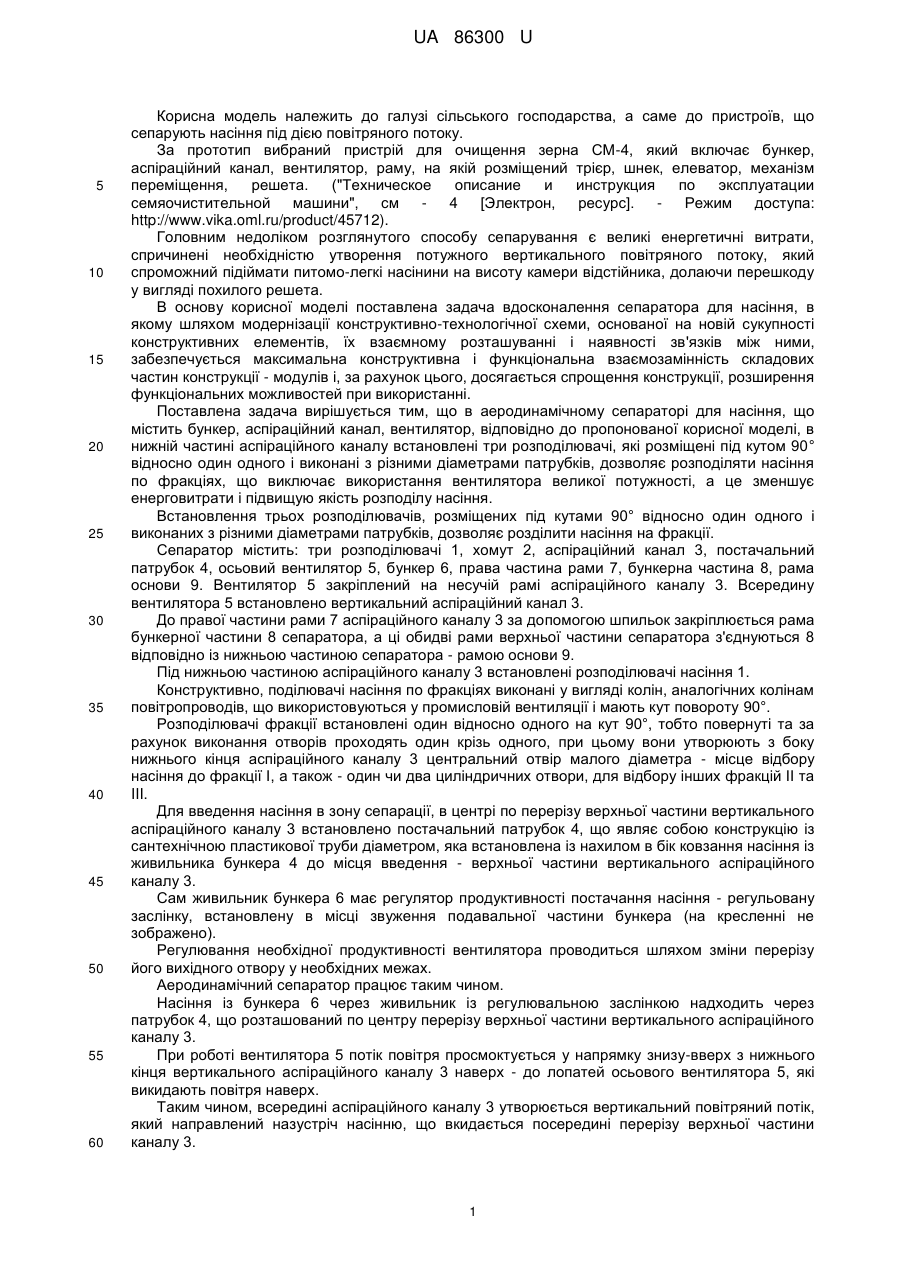

Реферат: UA 86300 U UA 86300 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільського господарства, а саме до пристроїв, що сепарують насіння під дією повітряного потоку. За прототип вибраний пристрій для очищення зерна СМ-4, який включає бункер, аспіраційний канал, вентилятор, раму, на якій розміщений трієр, шнек, елеватор, механізм переміщення, решета. ("Техническое описание и инструкция по эксплуатации семяочистительной машини", см 4 [Электрон, ресурс]. Режим доступа: http://www.vika.oml.ru/product/45712). Головним недоліком розглянутого способу сепарування є великі енергетичні витрати, спричинені необхідністю утворення потужного вертикального повітряного потоку, який спроможний підіймати питомо-легкі насінини на висоту камери відстійника, долаючи перешкоду у вигляді похилого решета. В основу корисної моделі поставлена задача вдосконалення сепаратора для насіння, в якому шляхом модернізації конструктивно-технологічної схеми, основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними, забезпечується максимальна конструктивна і функціональна взаємозамінність складових частин конструкції - модулів і, за рахунок цього, досягається спрощення конструкції, розширення функціональних можливостей при використанні. Поставлена задача вирішується тим, що в аеродинамічному сепараторі для насіння, що містить бункер, аспіраційний канал, вентилятор, відповідно до пропонованої корисної моделі, в нижній частині аспіраційного каналу встановлені три розподілювачі, які розміщені під кутом 90° відносно один одного і виконані з різними діаметрами патрубків, дозволяє розподіляти насіння по фракціях, що виключає використання вентилятора великої потужності, а це зменшує енерговитрати і підвищую якість розподілу насіння. Встановлення трьох розподілювачів, розміщених під кутами 90° відносно один одного і виконаних з різними діаметрами патрубків, дозволяє розділити насіння на фракції. Сепаратор містить: три розподілювачі 1, хомут 2, аспіраційний канал 3, постачальний патрубок 4, осьовий вентилятор 5, бункер 6, права частина рами 7, бункерна частина 8, рама основи 9. Вентилятор 5 закріплений на несучій рамі аспіраційного каналу 3. Всередину вентилятора 5 встановлено вертикальний аспіраційний канал 3. До правої частини рами 7 аспіраційного каналу 3 за допомогою шпильок закріплюється рама бункерної частини 8 сепаратора, а ці обидві рами верхньої частини сепаратора з'єднуються 8 відповідно із нижньою частиною сепаратора - рамою основи 9. Під нижньою частиною аспіраційного каналу 3 встановлені розподілювачі насіння 1. Конструктивно, поділювачі насіння по фракціях виконані у вигляді колін, аналогічних колінам повітропроводів, що використовуються у промисловій вентиляції і мають кут повороту 90°. Розподілювачі фракції встановлені один відносно одного на кут 90°, тобто повернуті та за рахунок виконання отворів проходять один крізь одного, при цьому вони утворюють з боку нижнього кінця аспіраційного каналу 3 центральний отвір малого діаметра - місце відбору насіння до фракції І, а також - один чи два циліндричних отвори, для відбору інших фракцій II та III. Для введення насіння в зону сепарації, в центрі по перерізу верхньої частини вертикального аспіраційного каналу 3 встановлено постачальний патрубок 4, що являє собою конструкцію із сантехнічною пластикової труби діаметром, яка встановлена із нахилом в бік ковзання насіння із живильника бункера 4 до місця введення - верхньої частини вертикального аспіраційного каналу 3. Сам живильник бункера 6 має регулятор продуктивності постачання насіння - регульовану заслінку, встановлену в місці звуження подавальної частини бункера (на кресленні не зображено). Регулювання необхідної продуктивності вентилятора проводиться шляхом зміни перерізу його вихідного отвору у необхідних межах. Аеродинамічний сепаратор працює таким чином. Насіння із бункера 6 через живильник із регулювальною заслінкою надходить через патрубок 4, що розташований по центру перерізу верхньої частини вертикального аспіраційного каналу 3. При роботі вентилятора 5 потік повітря просмоктується у напрямку знизу-вверх з нижнього кінця вертикального аспіраційного каналу 3 наверх - до лопатей осьового вентилятора 5, які викидають повітря наверх. Таким чином, всередині аспіраційного каналу 3 утворюється вертикальний повітряний потік, який направлений назустріч насінню, що вкидається посередині перерізу верхньої частини каналу 3. 1 UA 86300 U 5 Насіння має різну форму, в результаті чого, при падінні у вертикальному потоці, останній розщеплює вертикальну траєкторію падаючих насінин і вони розсіються в залежності від питомої маси. Питомо важке насіння практично не змінює своєї траєкторії руху, тому падає у горизонтальному напрямку практично в місці випадання, в результаті чого, потрапляє в бункер фракції І. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Аеродинамічний сепаратор для насіння, що містить бункер, аспіраційний канал, вентилятор, який відрізняється тим, що в нижній частині аспіраційного каналу встановлені три розподілювачі, які розміщенні під кутами 90° відносно один одного і виконані з різними діаметрами патрубків. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
