Сепаратор для очищення насіння бавовни
Номер патенту: 21506
Опубліковано: 15.03.2007
Автори: Ловейкін Вячеслав Сергійович, Кулик Василь Петрович, Ярошенко Володимир Федорович
Формула / Реферат
Сепаратор для очищення насіння бавовни, що містить два решітних стани, які розміщені один під одним та кривошипно-шатунний привід, який відрізняється тим, що радіуси послідовно розміщених кривошипів зміщені один відносно одного в напрямку обертання на кут 90°
.
Текст

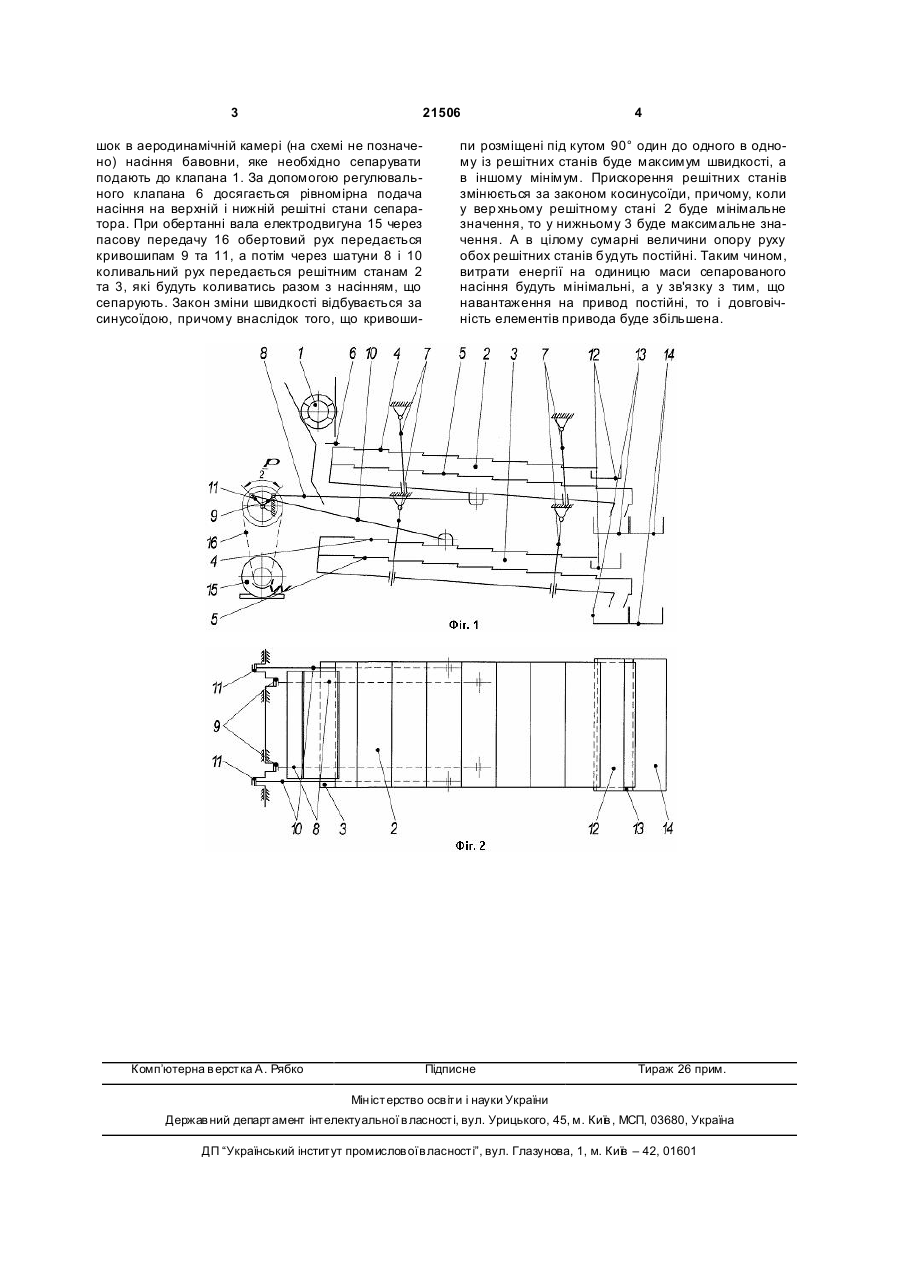

Сепаратор для очищення насіння бавовни, що містить два решітних стани, які розміщені один під одним та кривошипно-шатунний привід, який відрізняється тим, що радіуси послідовно розміщених кривошипів зміщені один відносно одного в напрямку обертання на кут 90° (p / 2 ) . (19) (21) u200610719 (22) 10.10.2006 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Ловейкін Вячеслав Сергійович, Ярошенко Володимир Федорович, Кулик Василь Петрович (73) НАЦІОН АЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 21506 шок в аеродинамічній камері (на схемі не позначено) насіння бавовни, яке необхідно сепарувати подають до клапана 1. За допомогою регулювального клапана 6 досягається рівномірна подача насіння на верхній і нижній решітні стани сепаратора. При обертанні вала електродвигуна 15 через пасову передачу 16 обертовий рух передається кривошипам 9 та 11, а потім через шатуни 8 і 10 коливальний рух передається решітним станам 2 та 3, які будуть коливатись разом з насінням, що сепарують. Закон зміни швидкості відбувається за синусоїдою, причому внаслідок того, що кривоши Комп’ютерна в ерстка А. Рябко 4 пи розміщені під кутом 90° один до одного в одному із решітних станів буде максимум швидкості, а в іншому мінімум. Прискорення решітних станів змінюється за законом косинусоїди, причому, коли у вер хньому решітному стані 2 буде мінімальне значення, то у нижньому 3 буде максимальне значення. А в цілому сумарні величини опору руху обох решітних станів будуть постійні. Таким чином, витрати енергії на одиницю маси сепарованого насіння будуть мінімальні, а у зв'язку з тим, що навантаження на привод постійні, то і довговічність елементів привода буде збільшена. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSeparator to clean cotton seed
Автори англійськоюLoveikin Viacheslav Serhiiovych, Yaroshenko Volodymyr Fedorovych, Kulyk Vasyl Petrovych
Назва патенту російськоюСепаратор для очистки семян хлопчатника
Автори російськоюЛовейкин Вячеслав Сергеевич, Ярошенко Владимир Федорович, Кулик Василий Петрович
МПК / Мітки
МПК: B07B 1/28, A01F 12/44
Мітки: бавовни, насіння, сепаратор, очищення
