Спосіб дегазації виробленого простору у вугільних шахтах

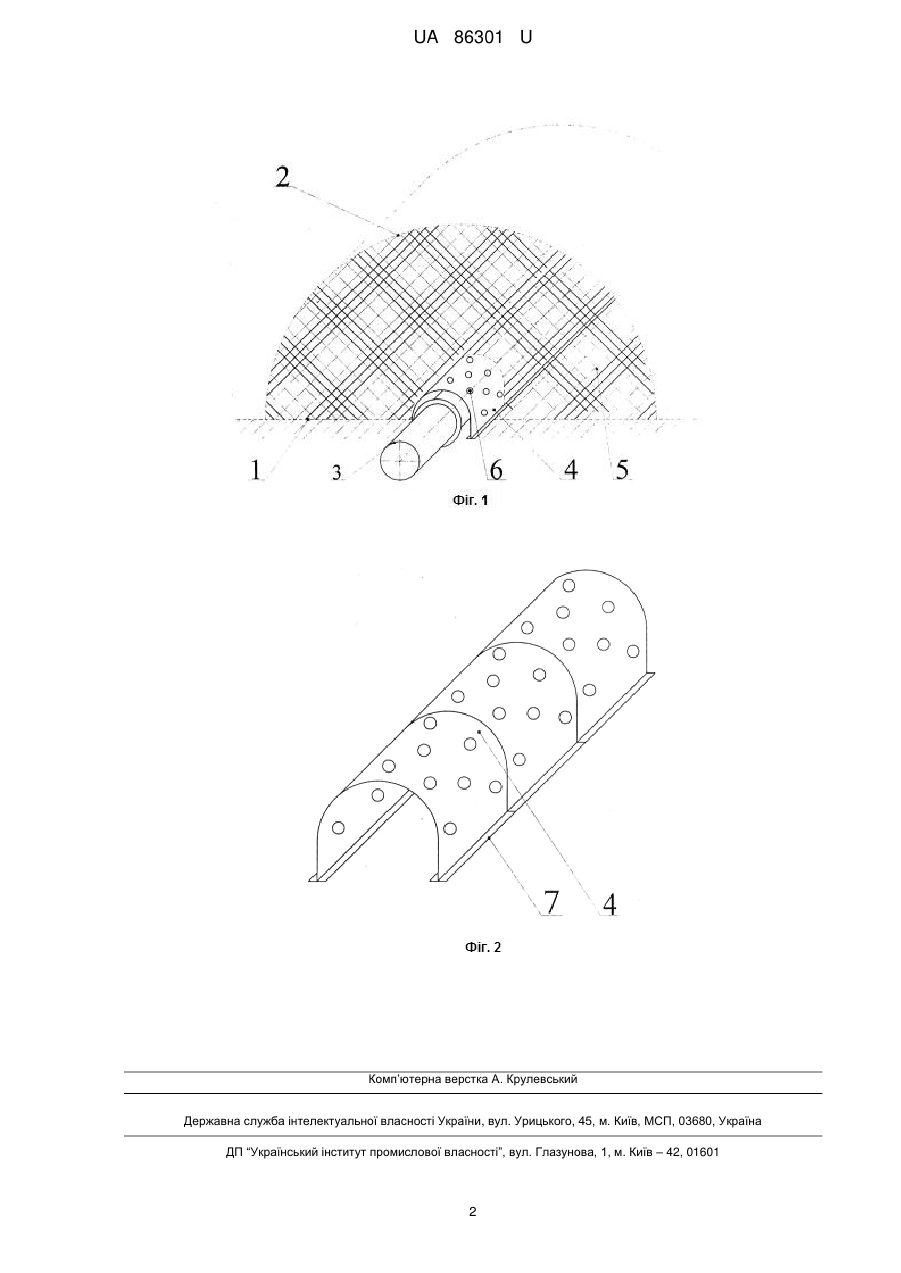

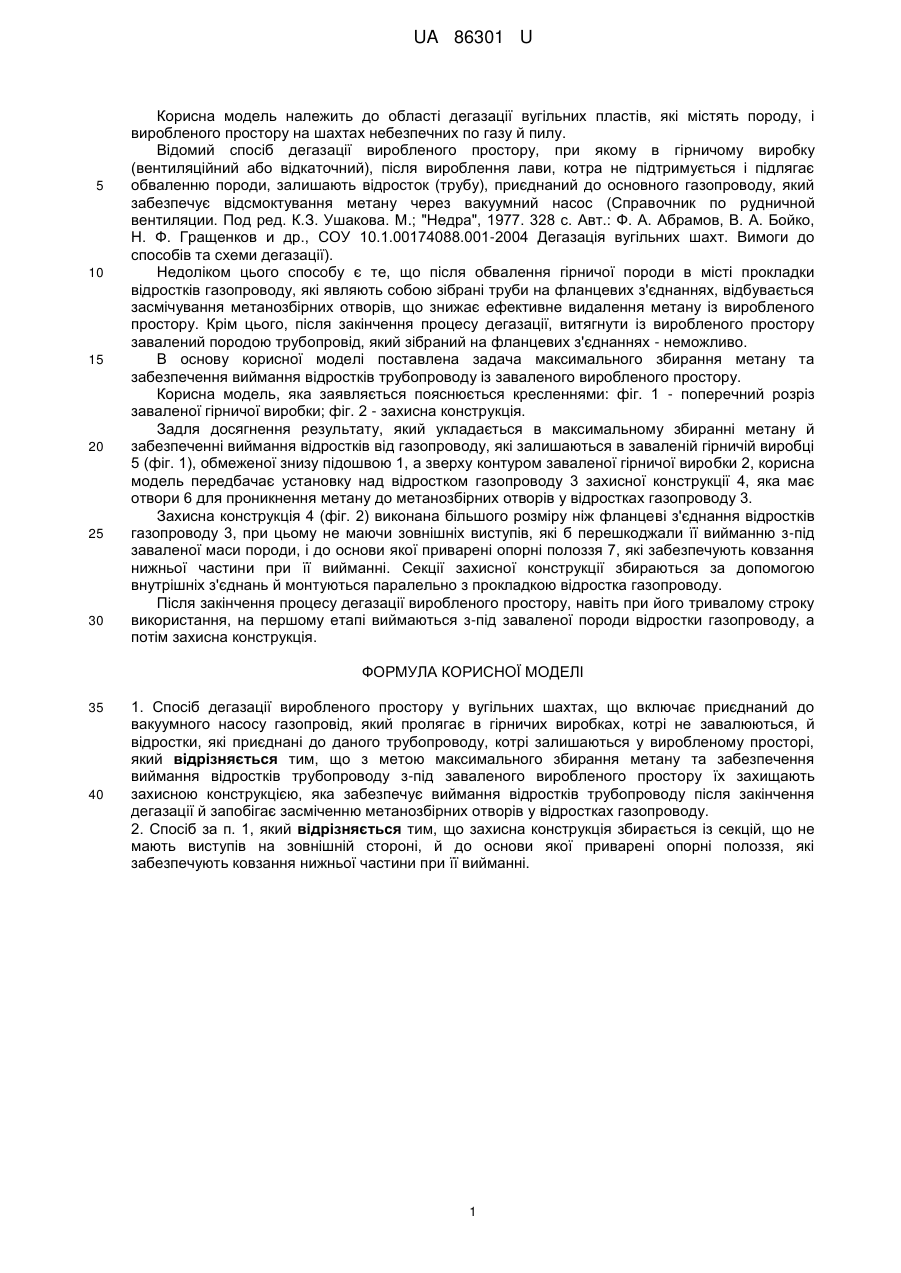

Реферат: UA 86301 U UA 86301 U 5 10 15 20 25 30 Корисна модель належить до області дегазації вугільних пластів, які містять породу, і виробленого простору на шахтах небезпечних по газу й пилу. Відомий спосіб дегазації виробленого простору, при якому в гірничому виробку (вентиляційний або відкаточний), після вироблення лави, котра не підтримується і підлягає обваленню породи, залишають відросток (трубу), приєднаний до основного газопроводу, який забезпечує відсмоктування метану через вакуумний насос (Справочник по рудничной вентиляции. Под ред. К.З. Ушакова. М.; "Недра", 1977. 328 с. Авт.: Ф. А. Абрамов, В. А. Бойко, Н. Ф. Гращенков и др., СОУ 10.1.00174088.001-2004 Дегазація вугільних шахт. Вимоги до способів та схеми дегазації). Недоліком цього способу є те, що після обвалення гірничої породи в місті прокладки відростків газопроводу, які являють собою зібрані труби на фланцевих з'єднаннях, відбувається засмічування метанозбірних отворів, що знижає ефективне видалення метану із виробленого простору. Крім цього, після закінчення процесу дегазації, витягнути із виробленого простору завалений породою трубопровід, який зібраний на фланцевих з'єднаннях - неможливо. В основу корисної моделі поставлена задача максимального збирання метану та забезпечення виймання відростків трубопроводу із заваленого виробленого простору. Корисна модель, яка заявляється пояснюється кресленнями: фіг. 1 - поперечний розріз заваленої гірничої виробки; фіг. 2 - захисна конструкція. Задля досягнення результату, який укладається в максимальному збиранні метану й забезпеченні виймання відростків від газопроводу, які залишаються в заваленій гірничій виробці 5 (фіг. 1), обмеженої знизу підошвою 1, а зверху контуром заваленої гірничої виробки 2, корисна модель передбачає установку над відростком газопроводу 3 захисної конструкції 4, яка має отвори 6 для проникнення метану до метанозбірних отворів у відростках газопроводу 3. Захисна конструкція 4 (фіг. 2) виконана більшого розміру ніж фланцеві з'єднання відростків газопроводу 3, при цьому не маючи зовнішніх виступів, які б перешкоджали її вийманню з-під заваленої маси породи, і до основи якої приварені опорні полоззя 7, які забезпечують ковзання нижньої частини при її вийманні. Секції захисної конструкції збираються за допомогою внутрішніх з'єднань й монтуються паралельно з прокладкою відростка газопроводу. Після закінчення процесу дегазації виробленого простору, навіть при його тривалому строку використання, на першому етапі виймаються з-під заваленої породи відростки газопроводу, а потім захисна конструкція. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Спосіб дегазації виробленого простору у вугільних шахтах, що включає приєднаний до вакуумного насосу газопровід, який пролягає в гірничих виробках, котрі не завалюються, й відростки, які приєднані до даного трубопроводу, котрі залишаються у виробленому просторі, який відрізняється тим, що з метою максимального збирання метану та забезпечення виймання відростків трубопроводу з-під заваленого виробленого простору їх захищають захисною конструкцією, яка забезпечує виймання відростків трубопроводу після закінчення дегазації й запобігає засміченню метанозбірних отворів у відростках газопроводу. 2. Спосіб за п. 1, який відрізняється тим, що захисна конструкція збирається із секцій, що не мають виступів на зовнішній стороні, й до основи якої приварені опорні полоззя, які забезпечують ковзання нижньої частини при її вийманні. 1 UA 86301 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
