Вітроустановка з нагрівачем

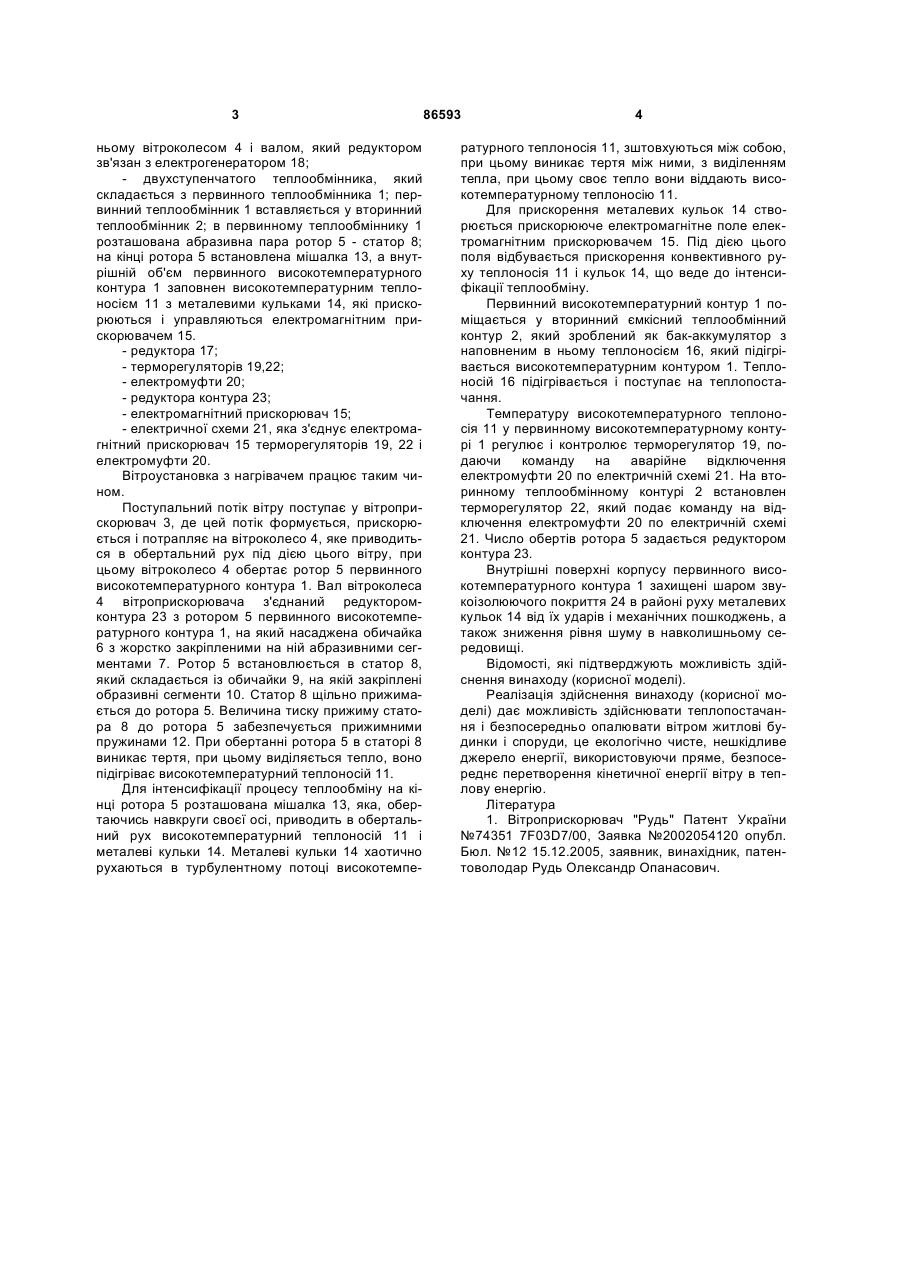

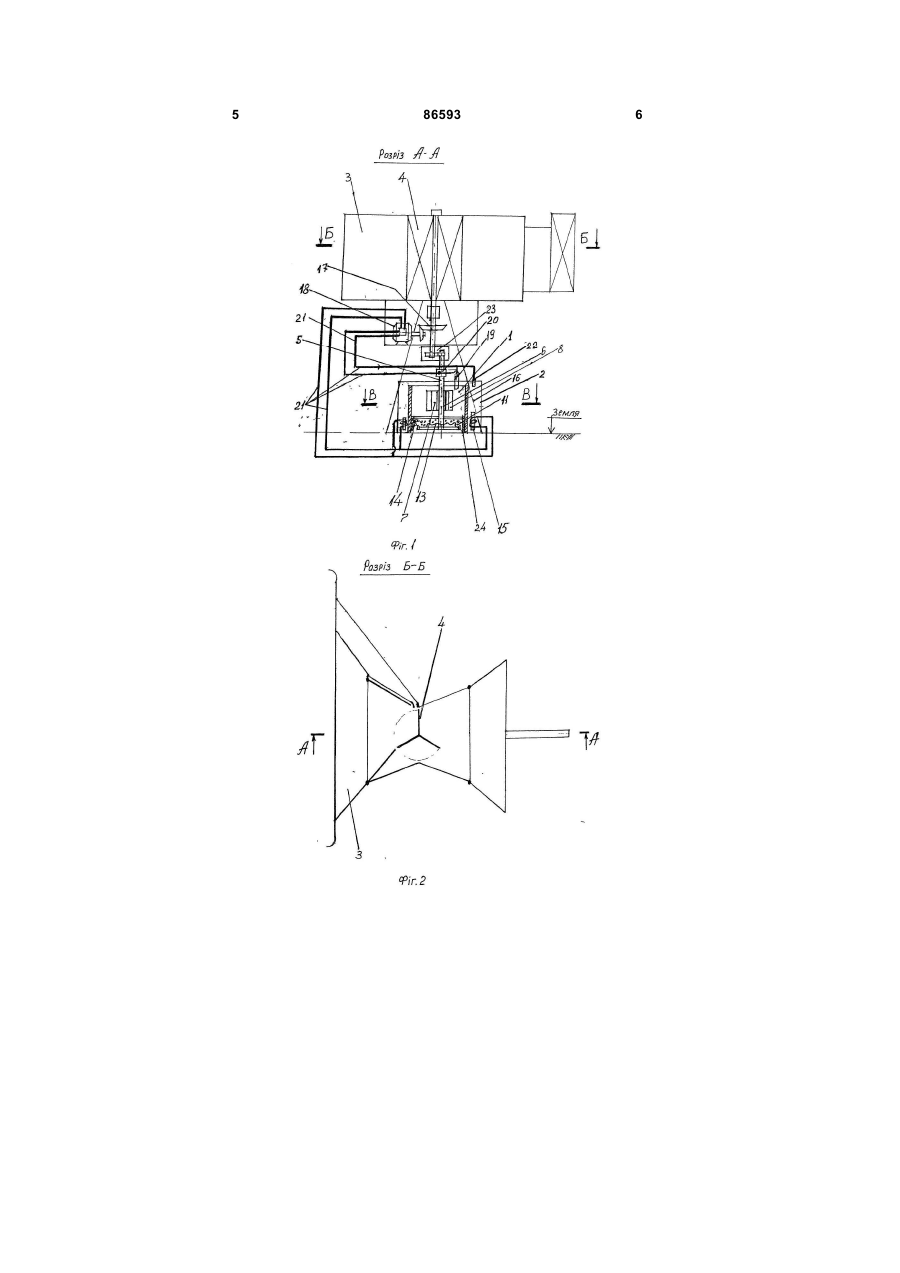

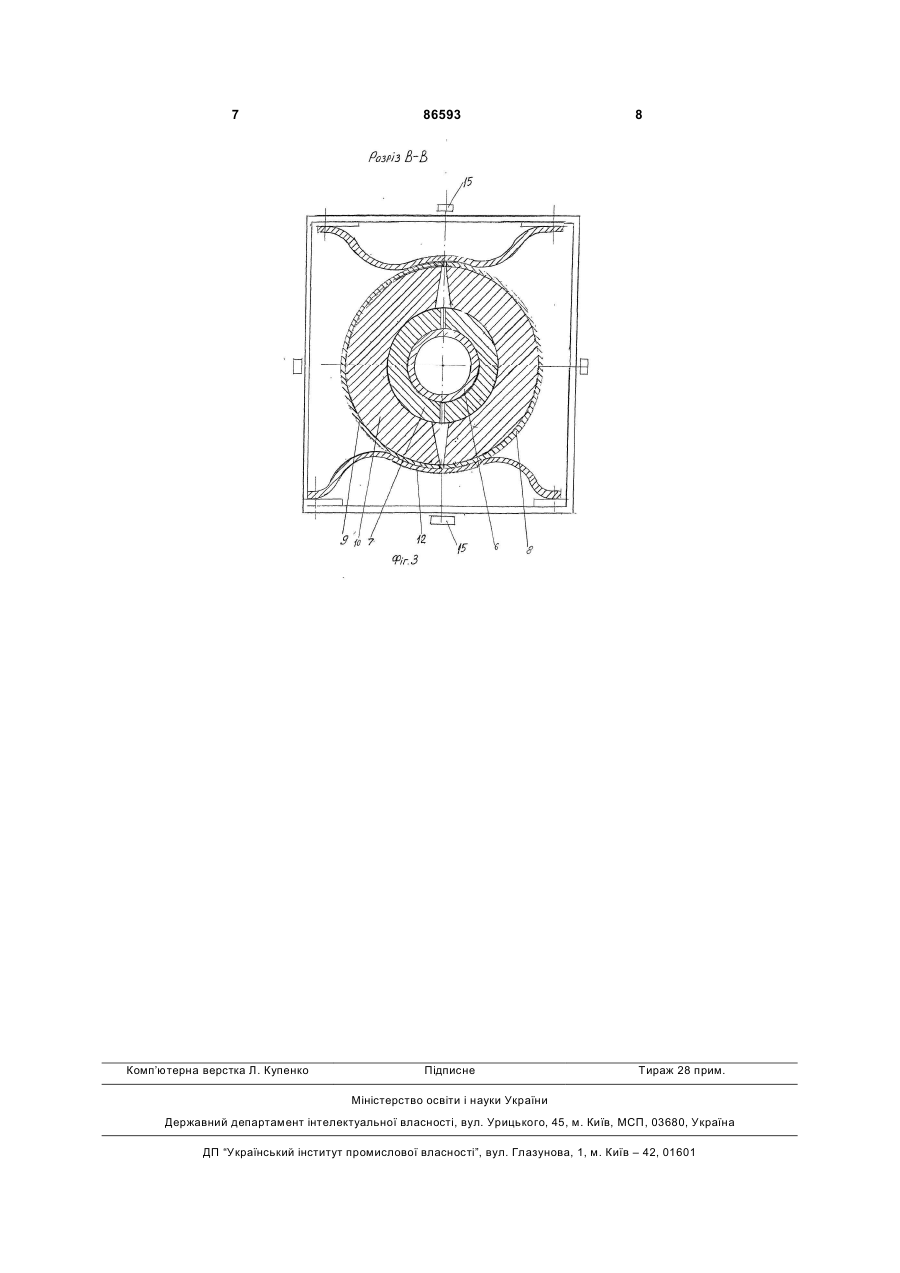

Вітроустановка з нагрівачем, що містить вітроприскорювач конфузорно-дифузорного типу з розташованим у ньому вітроколесом і валом, який редуктором зв'язаний з електрогенератором; двоступінчатий підігрівач, що містить первинний високотемпературний контур, який вставлений у вторинний ємкісний теплообмінний контур, при цьому C2 2 (19) 1 3 ньому вітроколесом 4 і валом, який редуктором зв'язан з електрогенератором 18; - двухступенчатого теплообмінника, який складається з первинного теплообмінника 1; первинний теплообмінник 1 вставляється у вторинний теплообмінник 2; в первинному теплообміннику 1 розташована абразивна пара ротор 5 - статор 8; на кінці ротора 5 встановлена мішалка 13, а внутрішній об'єм первинного високотемпературного контура 1 заповнен високотемпературним теплоносієм 11 з металевими кульками 14, які прискорюються і управляються електромагнітним прискорювачем 15. - редуктора 17; - терморегуляторів 19,22; - електромуфти 20; - редуктора контура 23; - електромагнітний прискорювач 15; - електричної схеми 21, яка з'єднує електромагнітний прискорювач 15 терморегуляторів 19, 22 і електромуфти 20. Вітроустановка з нагрівачем працює таким чином. Поступальний потік вітру поступає у вітроприскорювач 3, де цей потік формується, прискорюється і потрапляє на вітроколесо 4, яке приводиться в обертальний рух під дією цього вітру, при цьому вітроколесо 4 обертає ротор 5 первинного високотемпературного контура 1. Вал вітроколеса 4 вітроприскорювача з'єднаний редукторомконтура 23 з ротором 5 первинного високотемпературного контура 1, на який насаджена обичайка 6 з жорстко закріпленими на ній абразивними сегментами 7. Ротор 5 встановлюється в статор 8, який складається із обичайки 9, на якій закріплені образивні сегменти 10. Статор 8 щільно прижимається до ротора 5. Величина тиску прижиму статора 8 до ротора 5 забезпечується прижимними пружинами 12. При обертанні ротора 5 в статорі 8 виникає тертя, при цьому виділяється тепло, воно підігріває високотемпературний теплоносій 11. Для інтенсифікації процесу теплообміну на кінці ротора 5 розташована мішалка 13, яка, обертаючись навкруги своєї осі, приводить в обертальний рух високотемпературний теплоносій 11 і металеві кульки 14. Металеві кульки 14 хаотично рухаються в турбулентному потоці високотемпе 86593 4 ратурного теплоносія 11, зштовхуються між собою, при цьому виникає тертя між ними, з виділенням тепла, при цьому своє тепло вони віддають високотемпературному теплоносію 11. Для прискорення металевих кульок 14 створюється прискорююче електромагнітне поле електромагнітним прискорювачем 15. Під дією цього поля відбувається прискорення конвективного руху теплоносія 11 і кульок 14, що веде до інтенсифікації теплообміну. Первинний високотемпературний контур 1 поміщається у вторинний ємкісний теплообмінний контур 2, який зроблений як бак-аккумулятор з наповненим в ньому теплоносієм 16, який підігрівається високотемпературним контуром 1. Теплоносій 16 підігрівається і поступає на теплопостачання. Температуру високотемпературного теплоносія 11 у первинному високотемпературному контурі 1 регулює і контролює терморегулятор 19, подаючи команду на аварійне відключення електромуфти 20 по електричній схемі 21. На вторинному теплообмінному контурі 2 встановлен терморегулятор 22, який подає команду на відключення електромуфти 20 по електричній схемі 21. Число обертів ротора 5 задається редуктором контура 23. Внутрішні поверхні корпусу первинного високотемпературного контура 1 захищені шаром звукоізолюючого покриття 24 в районі руху металевих кульок 14 від їх ударів і механічних пошкоджень, а також зниження рівня шуму в навколишньому середовищі. Відомості, які підтверджують можливість здійснення винаходу (корисної моделі). Реалізація здійснення винаходу (корисної моделі) дає можливість здійснювати теплопостачання і безпосередньо опалювати вітром житлові будинки і споруди, це екологічно чисте, нешкідливе джерело енергії, використовуючи пряме, безпосереднє перетворення кінетичної енергії вітру в теплову енергію. Література 1. Вітроприскорювач "Рудь" Патент України №74351 7F03D7/00, Заявка №2002054120 опубл. Бюл. №12 15.12.2005, заявник, винахідник, патентоволодар Рудь Олександр Опанасович. 5 86593 6 7 Комп’ютерна верстка Л. Купенко 86593 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
