Носовий стимулятор

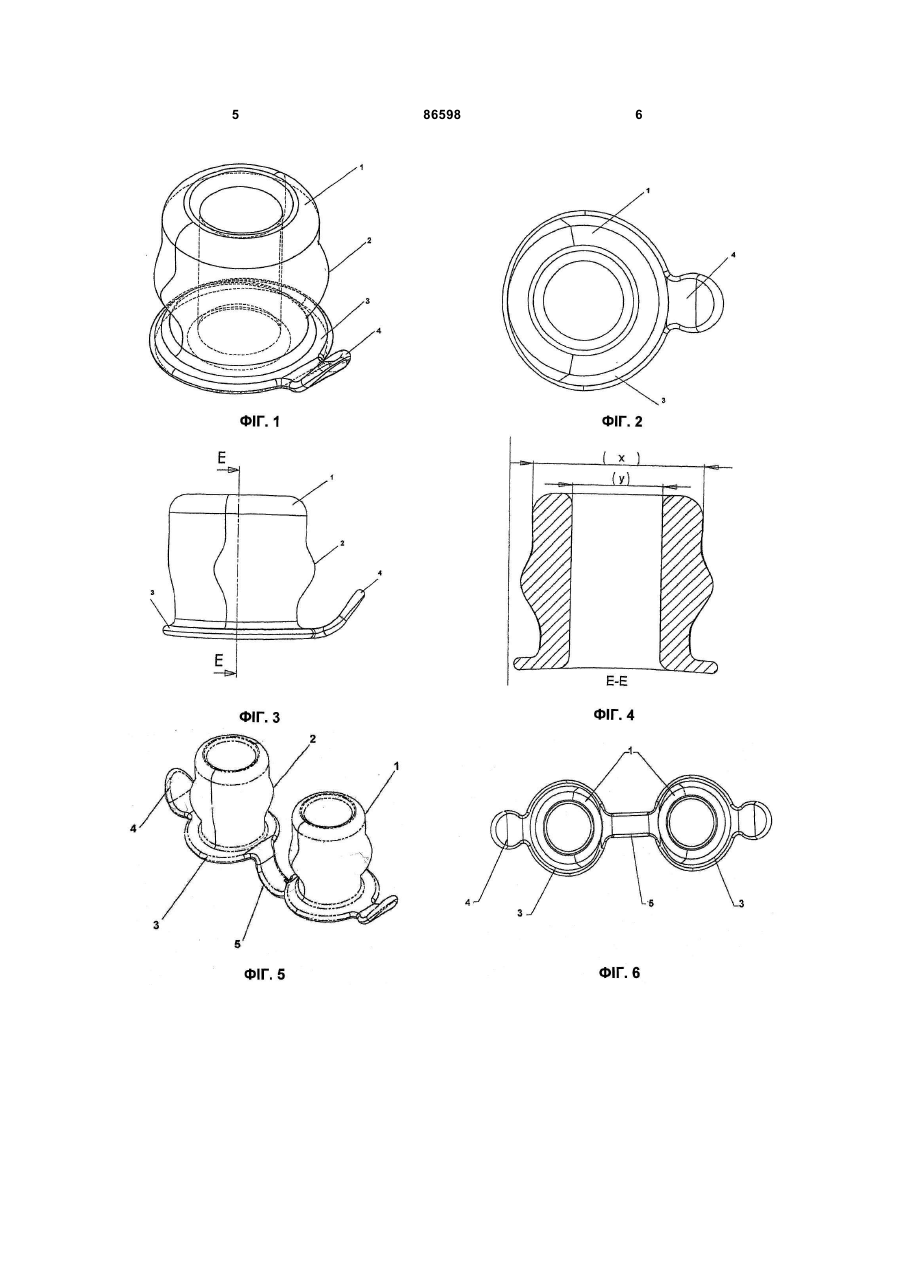

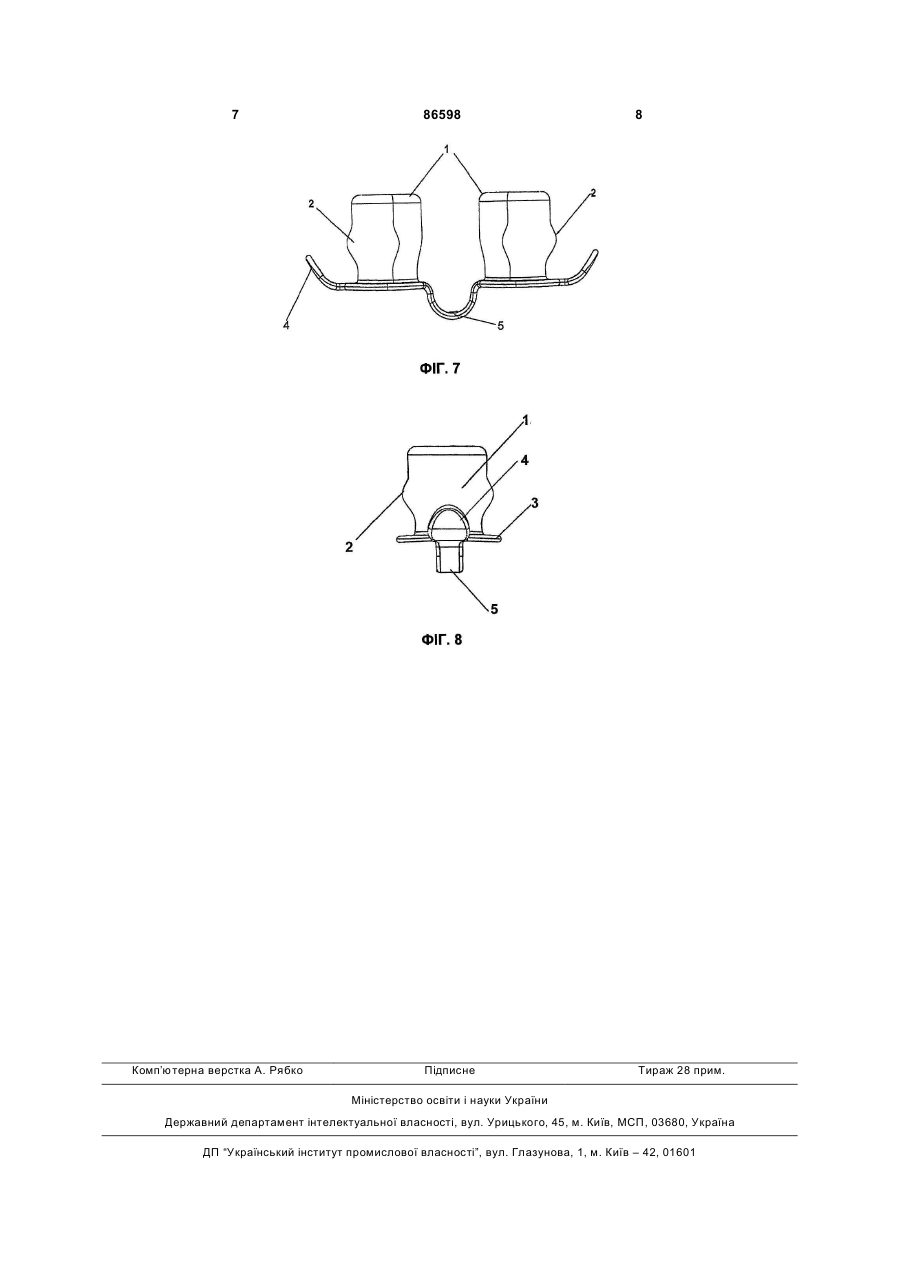

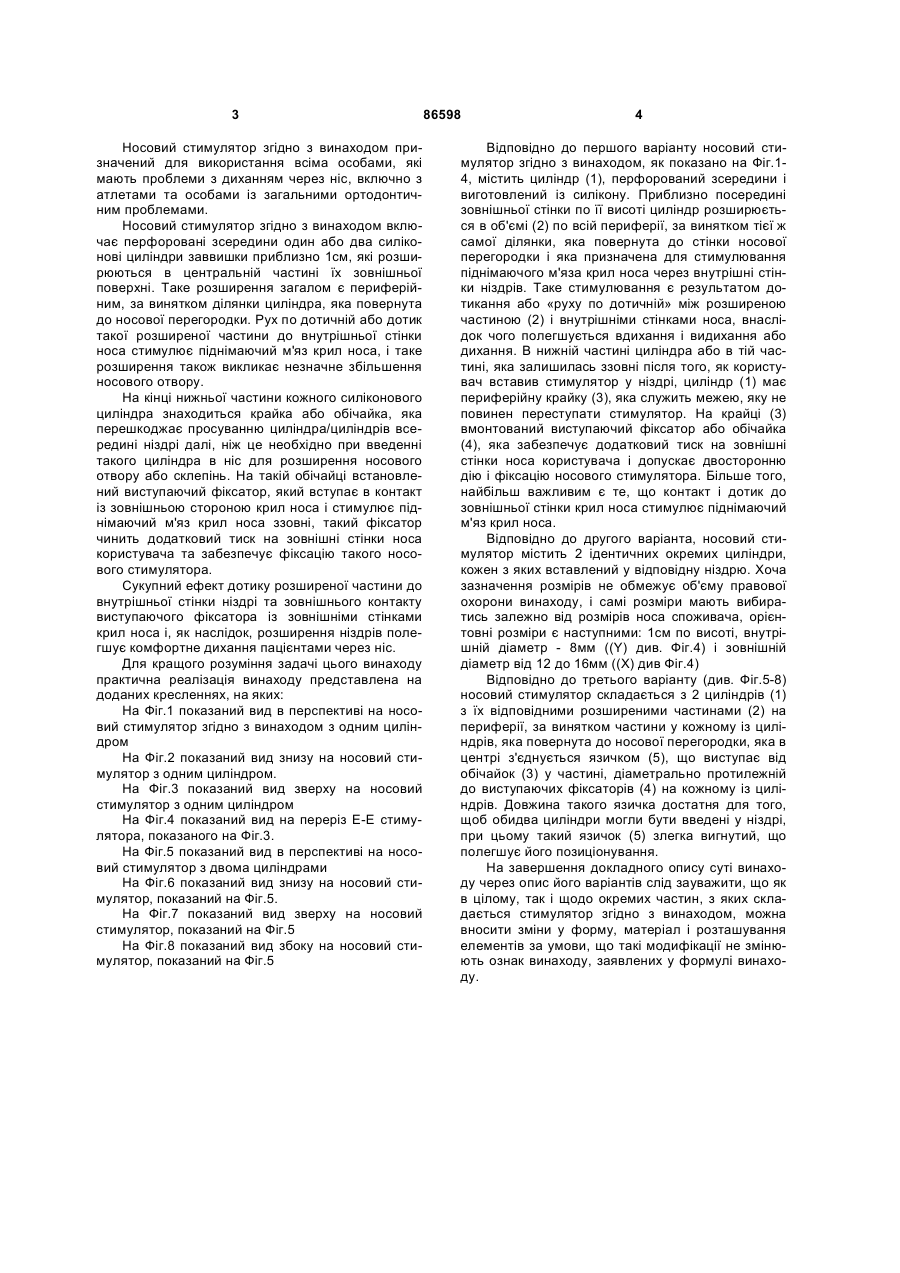

Носовий стимулятор, який складається з одного циліндра (1) або двох циліндрів (1), сполучених дугоподібною перемичкою (5), причому кожен циліндр виконаний з внутрішньою перфорацією і C2 1 3 Носовий стимулятор згідно з винаходом призначений для використання всіма особами, які мають проблеми з диханням через ніс, включно з атлетами та особами із загальними ортодонтичним проблемами. Носовий стимулятор згідно з винаходом включає перфоровані зсередини один або два силіконові циліндри заввишки приблизно 1см, які розширюються в центральній частині їх зовнішньої поверхні. Таке розширення загалом є периферійним, за винятком ділянки циліндра, яка повернута до носової перегородки. Рух по дотичній або дотик такої розширеної частини до внутрішньої стінки носа стимулює піднімаючий м'яз крил носа, і таке розширення також викликає незначне збільшення носового отвору. На кінці нижньої частини кожного силіконового циліндра знаходиться крайка або обічайка, яка перешкоджає просуванню циліндра/циліндрів всередині ніздрі далі, ніж це необхідно при введенні такого циліндра в ніс для розширення носового отвору або склепінь. На такій обічайці встановлений виступаючий фіксатор, який вступає в контакт із зовнішньою стороною крил носа і стимулює піднімаючий м'яз крил носа ззовні, такий фіксатор чинить додатковий тиск на зовнішні стінки носа користувача та забезпечує фіксацію такого носового стимулятора. Сукупний ефект дотику розширеної частини до внутрішньої стінки ніздрі та зовнішнього контакту виступаючого фіксатора із зовнішніми стінками крил носа і, як наслідок, розширення ніздрів полегшує комфортне дихання пацієнтами через ніс. Для кращого розуміння задачі цього винаходу практична реалізація винаходу представлена на доданих кресленнях, на яких: На Фіг.1 показаний вид в перспективі на носовий стимулятор згідно з винаходом з одним циліндром На Фіг.2 показаний вид знизу на носовий стимулятор з одним циліндром. На Фіг.3 показаний вид зверху на носовий стимулятор з одним циліндром На Фіг.4 показаний вид на переріз Е-Е стимулятора, показаного на Фіг.3. На Фіг.5 показаний вид в перспективі на носовий стимулятор з двома циліндрами На Фіг.6 показаний вид знизу на носовий стимулятор, показаний на Фіг.5. На Фіг.7 показаний вид зверху на носовий стимулятор, показаний на Фіг.5 На Фіг.8 показаний вид збоку на носовий стимулятор, показаний на Фіг.5 86598 4 Відповідно до першого варіанту носовий стимулятор згідно з винаходом, як показано на Фіг.14, містить циліндр (1), перфорований зсередини і виготовлений із силікону. Приблизно посередині зовнішньої стінки по її висоті циліндр розширюється в об'ємі (2) по всій периферії, за винятком тієї ж самої ділянки, яка повернута до стінки носової перегородки і яка призначена для стимулювання піднімаючого м'яза крил носа через внутрішні стінки ніздрів. Таке стимулювання є результатом дотикання або «руху по дотичній» між розширеною частиною (2) і внутрішніми стінками носа, внаслідок чого полегшується вдихання і видихання або дихання. В нижній частині циліндра або в тій частині, яка залишилась ззовні після того, як користувач вставив стимулятор у ніздрі, циліндр (1) має периферійну крайку (3), яка служить межею, яку не повинен переступати стимулятор. На крайці (3) вмонтований виступаючий фіксатор або обічайка (4), яка забезпечує додатковий тиск на зовнішні стінки носа користувача і допускає двосторонню дію і фіксацію носового стимулятора. Більше того, найбільш важливим є те, що контакт і дотик до зовнішньої стінки крил носа стимулює піднімаючий м'яз крил носа. Відповідно до другого варіанта, носовий стимулятор містить 2 ідентичних окремих циліндри, кожен з яких вставлений у відповідну ніздрю. Хоча зазначення розмірів не обмежує об'єму правової охорони винаходу, і самі розміри мають вибиратись залежно від розмірів носа споживача, орієнтовні розміри є наступними: 1см по висоті, внутрішній діаметр - 8мм ((Y) див. Фіг.4) і зовнішній діаметр від 12 до 16мм ((X) див Фіг.4) Відповідно до третього варіанту (див. Фіг.5-8) носовий стимулятор складається з 2 циліндрів (1) з їх відповідними розширеними частинами (2) на периферії, за винятком частини у кожному із циліндрів, яка повернута до носової перегородки, яка в центрі з'єднується язичком (5), що виступає від обічайок (3) у частині, діаметрально протилежній до виступаючих фіксаторів (4) на кожному із циліндрів. Довжина такого язичка достатня для того, щоб обидва циліндри могли бути введені у ніздрі, при цьому такий язичок (5) злегка вигнутий, що полегшує його позиціонування. На завершення докладного опису суті винаходу через опис його варіантів слід зауважити, що як в цілому, так і щодо окремих частин, з яких складається стимулятор згідно з винаходом, можна вносити зміни у форму, матеріал і розташування елементів за умови, що такі модифікації не змінюють ознак винаходу, заявлених у формулі винаходу. 5 86598 6 7 Комп’ютерна верстка А. Рябко 86598 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
