Носовий повітряний фільтр

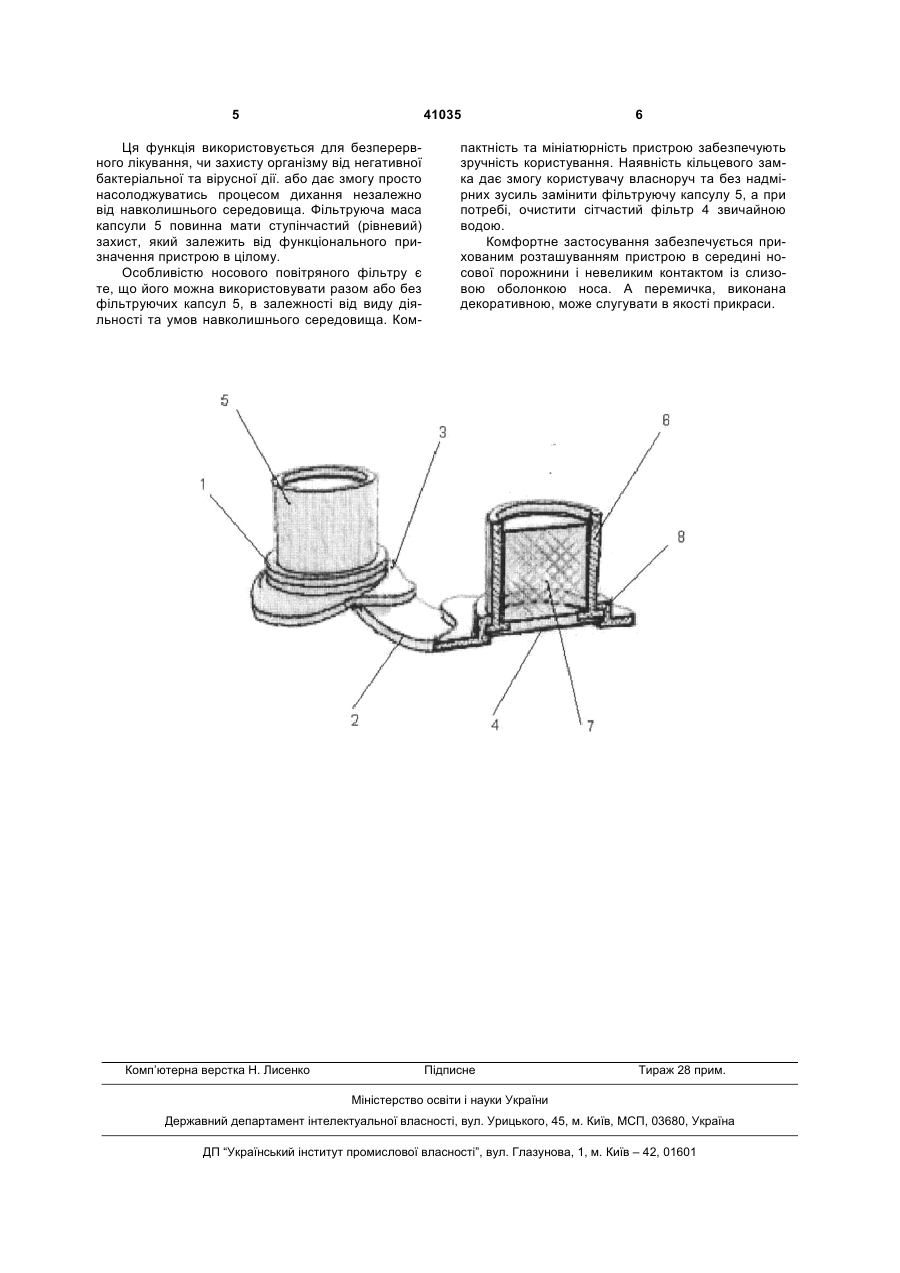

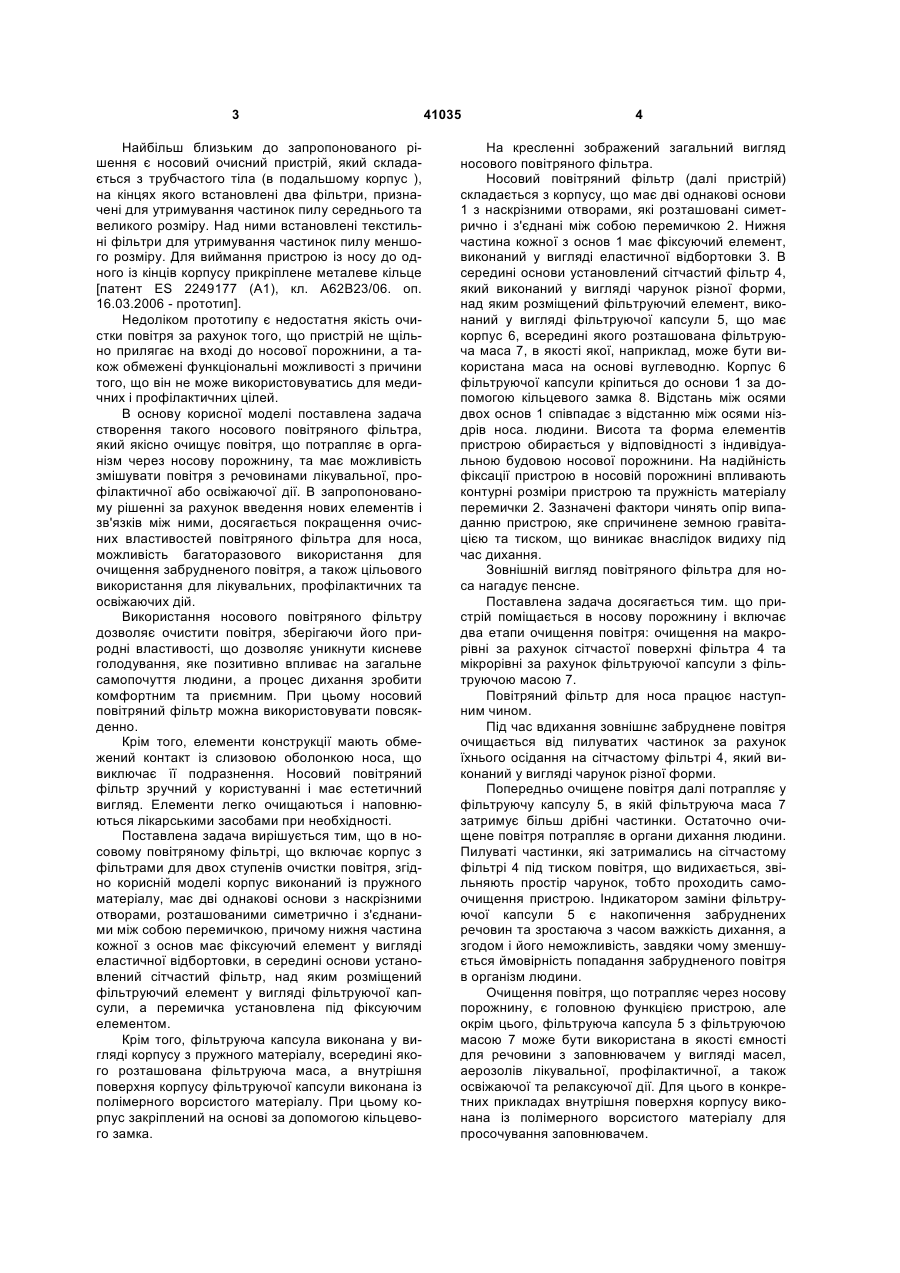

1. Носовий повітряний фільтр, що включає корпус з фільтрами для двох ступенів очистки повітря, який відрізняється тим, що корпус виконаний із пружного матеріалу, має дві однакові основи з наскрізними отворами, розташованими симетрично і з'єднаними між собою перемичкою, причому нижня частина кожної з основ має фіксуючий елемент у вигляді еластичної відбортовки, всередині основи установлений сітчастий фільтр, над яким 3 Найбільш близьким до запропонованого рішення є носовий очисний пристрій, який складається з трубчастого тіла (в подальшому корпус ), на кінцях якого встановлені два фільтри, призначені для утримування частинок пилу середнього та великого розміру. Над ними встановлені текстильні фільтри для утримування частинок пилу меншого розміру. Для виймання пристрою із носу до одного із кінців корпусу прикріплене металеве кільце [патент ES 2249177 (А1), кл. А62В23/06. оп. 16.03.2006 - прототип]. Недоліком прототипу є недостатня якість очистки повітря за рахунок того, що пристрій не щільно прилягає на вході до носової порожнини, а також обмежені функціональні можливості з причини того, що він не може використовуватись для медичних і профілактичних цілей. В основу корисної моделі поставлена задача створення такого носового повітряного фільтра, який якісно очищує повітря, що потрапляє в організм через носову порожнину, та має можливість змішувати повітря з речовинами лікувальної, профілактичної або освіжаючої дії. В запропонованому рішенні за рахунок введення нових елементів і зв'язків між ними, досягається покращення очисних властивостей повітряного фільтра для носа, можливість багаторазового використання для очищення забрудненого повітря, а також цільового використання для лікувальних, профілактичних та освіжаючих дій. Використання носового повітряного фільтру дозволяє очистити повітря, зберігаючи його природні властивості, що дозволяє уникнути кисневе голодування, яке позитивно впливає на загальне самопочуття людини, а процес дихання зробити комфортним та приємним. При цьому носовий повітряний фільтр можна використовувати повсякденно. Крім того, елементи конструкції мають обмежений контакт із слизовою оболонкою носа, що виключає її подразнення. Носовий повітряний фільтр зручний у користуванні і має естетичний вигляд. Елементи легко очищаються і наповнюються лікарськими засобами при необхідності. Поставлена задача вирішується тим, що в носовому повітряному фільтрі, що включає корпус з фільтрами для двох ступенів очистки повітря, згідно корисній моделі корпус виконаний із пружного матеріалу, має дві однакові основи з наскрізними отворами, розташованими симетрично і з'єднаними між собою перемичкою, причому нижня частина кожної з основ має фіксуючий елемент у вигляді еластичної відбортовки, в середині основи установлений сітчастий фільтр, над яким розміщений фільтруючий елемент у вигляді фільтруючої капсули, а перемичка установлена під фіксуючим елементом. Крім того, фільтруюча капсула виконана у вигляді корпусу з пружного матеріалу, всередині якого розташована фільтруюча маса, а внутрішня поверхня корпусу фільтруючої капсули виконана із полімерного ворсистого матеріалу. При цьому корпус закріплений на основі за допомогою кільцевого замка. 41035 4 На кресленні зображений загальний вигляд носового повітряного фільтра. Носовий повітряний фільтр (далі пристрій) складається з корпусу, що має дві однакові основи 1 з наскрізними отворами, які розташовані симетрично і з'єднані між собою перемичкою 2. Нижня частина кожної з основ 1 має фіксуючий елемент, виконаний у вигляді еластичної відбортовки 3. В середині основи установлений сітчастий фільтр 4, який виконаний у вигляді чарунок різної форми, над яким розміщений фільтруючий елемент, виконаний у вигляді фільтруючої капсули 5, що має корпус 6, всередині якого розташована фільтруюча маса 7, в якості якої, наприклад, може бути використана маса на основі вуглеводню. Корпус 6 фільтруючої капсули кріпиться до основи 1 за допомогою кільцевого замка 8. Відстань між осями двох основ 1 співпадає з відстанню між осями ніздрів носа. людини. Висота та форма елементів пристрою обирається у відповідності з індивідуальною будовою носової порожнини. На надійність фіксації пристрою в носовій порожнині впливають контурні розміри пристрою та пружність матеріалу перемички 2. Зазначені фактори чинять опір випаданню пристрою, яке спричинене земною гравітацією та тиском, що виникає внаслідок видиху під час дихання. Зовнішній вигляд повітряного фільтра для носа нагадує пенсне. Поставлена задача досягається тим. що пристрій поміщається в носову порожнину і включає два етапи очищення повітря: очищення на макрорівні за рахунок сітчастої поверхні фільтра 4 та мікрорівні за рахунок фільтруючої капсули з фільтруючою масою 7. Повітряний фільтр для носа працює наступним чином. Під час вдихання зовнішнє забруднене повітря очищається від пилуватих частинок за рахунок їхнього осідання на сітчастому фільтрі 4, який виконаний у вигляді чарунок різної форми. Попередньо очищене повітря далі потрапляє у фільтруючу капсулу 5, в якій фільтруюча маса 7 затримує більш дрібні частинки. Остаточно очищене повітря потрапляє в органи дихання людини. Пилуваті частинки, які затримались на сітчастому фільтрі 4 під тиском повітря, що видихається, звільняють простір чарунок, тобто проходить самоочищення пристрою. Індикатором заміни фільтруючої капсули 5 є накопичення забруднених речовин та зростаюча з часом важкість дихання, а згодом і його неможливість, завдяки чому зменшується ймовірність попадання забрудненого повітря в організм людини. Очищення повітря, що потрапляє через носову порожнину, є головною функцією пристрою, але окрім цього, фільтруюча капсула 5 з фільтруючою масою 7 може бути використана в якості ємності для речовини з заповнювачем у вигляді масел, аерозолів лікувальної, профілактичної, а також освіжаючої та релаксуючої дії. Для цього в конкретних прикладах внутрішня поверхня корпусу виконана із полімерного ворсистого матеріалу для просочування заповнювачем. 5 41035 Ця функція використовується для безперервного лікування, чи захисту організму від негативної бактеріальної та вірусної дії. або дає змогу просто насолоджуватись процесом дихання незалежно від навколишнього середовища. Фільтруюча маса капсули 5 повинна мати ступінчастий (рівневий) захист, який залежить від функціонального призначення пристрою в цілому. Особливістю носового повітряного фільтру є те, що його можна використовувати разом або без фільтруючих капсул 5, в залежності від виду діяльності та умов навколишнього середовища. Ком Комп’ютерна верстка Н. Лисенко 6 пактність та мініатюрність пристрою забезпечують зручність користування. Наявність кільцевого замка дає змогу користувачу власноруч та без надмірних зусиль замінити фільтруючу капсулу 5, а при потребі, очистити сітчастий фільтр 4 звичайною водою. Комфортне застосування забезпечується прихованим розташуванням пристрою в середині носової порожнини і невеликим контактом із слизовою оболонкою носа. А перемичка, виконана декоративною, може слугувати в якості прикраси. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
