Спосіб зведення насипу на болотних ґрунтах

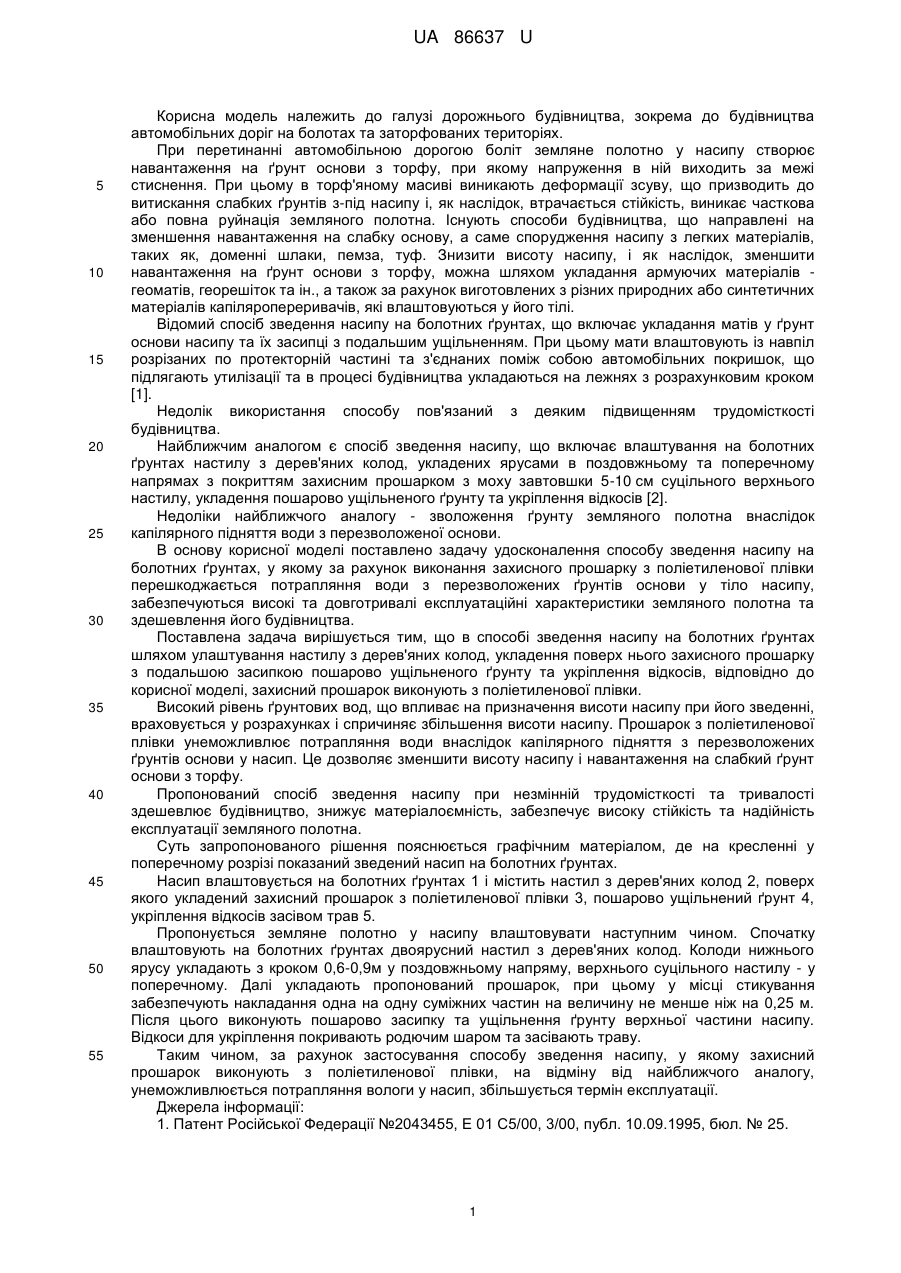

Реферат: Спосіб зведення насипу на болотних ґрунтах включає улаштування настилу з дерев'яних колод, укладення захисного прошарку, засипку пошарово ущільненого ґрунту, укріплення відкосів. Захисний прошарок виконують з поліетиленової плівки. UA 86637 U (54) СПОСІБ ЗВЕДЕННЯ НАСИПУ НА БОЛОТНИХ ҐРУНТАХ UA 86637 U UA 86637 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі дорожнього будівництва, зокрема до будівництва автомобільних доріг на болотах та заторфованих територіях. При перетинанні автомобільною дорогою боліт земляне полотно у насипу створює навантаження на ґрунт основи з торфу, при якому напруження в ній виходить за межі стиснення. При цьому в торф'яному масиві виникають деформації зсуву, що призводить до витискання слабких ґрунтів з-під насипу і, як наслідок, втрачається стійкість, виникає часткова або повна руйнація земляного полотна. Існують способи будівництва, що направлені на зменшення навантаження на слабку основу, а саме спорудження насипу з легких матеріалів, таких як, доменні шлаки, пемза, туф. Знизити висоту насипу, і як наслідок, зменшити навантаження на ґрунт основи з торфу, можна шляхом укладання армуючих матеріалів геоматів, георешіток та ін., а також за рахунок виготовлених з різних природних або синтетичних матеріалів капіляропереривачів, які влаштовуються у його тілі. Відомий спосіб зведення насипу на болотних ґрунтах, що включає укладання матів у ґрунт основи насипу та їх засипці з подальшим ущільненням. При цьому мати влаштовують із навпіл розрізаних по протекторній частині та з'єднаних поміж собою автомобільних покришок, що підлягають утилізації та в процесі будівництва укладаються на лежнях з розрахунковим кроком [1]. Недолік використання способу пов'язаний з деяким підвищенням трудомісткості будівництва. Найближчим аналогом є спосіб зведення насипу, що включає влаштування на болотних ґрунтах настилу з дерев'яних колод, укладених ярусами в поздовжньому та поперечному напрямах з покриттям захисним прошарком з моху завтовшки 5-10 см суцільного верхнього настилу, укладення пошарово ущільненого ґрунту та укріплення відкосів [2]. Недоліки найближчого аналогу - зволоження ґрунту земляного полотна внаслідок капілярного підняття води з перезволоженої основи. В основу корисної моделі поставлено задачу удосконалення способу зведення насипу на болотних ґрунтах, у якому за рахунок виконання захисного прошарку з поліетиленової плівки перешкоджається потрапляння води з перезволожених ґрунтів основи у тіло насипу, забезпечуються високі та довготривалі експлуатаційні характеристики земляного полотна та здешевлення його будівництва. Поставлена задача вирішується тим, що в способі зведення насипу на болотних ґрунтах шляхом улаштування настилу з дерев'яних колод, укладення поверх нього захисного прошарку з подальшою засипкою пошарово ущільненого ґрунту та укріплення відкосів, відповідно до корисної моделі, захисний прошарок виконують з поліетиленової плівки. Високий рівень ґрунтових вод, що впливає на призначення висоти насипу при його зведенні, враховується у розрахунках і спричиняє збільшення висоти насипу. Прошарок з поліетиленової плівки унеможливлює потрапляння води внаслідок капілярного підняття з перезволожених ґрунтів основи у насип. Це дозволяє зменшити висоту насипу і навантаження на слабкий ґрунт основи з торфу. Пропонований спосіб зведення насипу при незмінній трудомісткості та тривалості здешевлює будівництво, знижує матеріалоємність, забезпечує високу стійкість та надійність експлуатації земляного полотна. Суть запропонованого рішення пояснюється графічним матеріалом, де на кресленні у поперечному розрізі показаний зведений насип на болотних ґрунтах. Насип влаштовується на болотних ґрунтах 1 і містить настил з дерев'яних колод 2, поверх якого укладений захисний прошарок з поліетиленової плівки 3, пошарово ущільнений ґрунт 4, укріплення відкосів засівом трав 5. Пропонується земляне полотно у насипу влаштовувати наступним чином. Спочатку влаштовують на болотних ґрунтах двоярусний настил з дерев'яних колод. Колоди нижнього ярусу укладають з кроком 0,6-0,9м у поздовжньому напряму, верхнього суцільного настилу - у поперечному. Далі укладають пропонований прошарок, при цьому у місці стикування забезпечують накладання одна на одну суміжних частин на величину не менше ніж на 0,25 м. Після цього виконують пошарово засипку та ущільнення ґрунту верхньої частини насипу. Відкоси для укріплення покривають родючим шаром та засівають траву. Таким чином, за рахунок застосування способу зведення насипу, у якому захисний прошарок виконують з поліетиленової плівки, на відміну від найближчого аналогу, унеможливлюється потрапляння вологи у насип, збільшується термін експлуатації. Джерела інформації: 1. Патент Російської Федерації №2043455, Е 01 С5/00, 3/00, публ. 10.09.1995, бюл. № 25. 1 UA 86637 U 2. Проектування автомобільних доріг: Підручник. У 2 ч. - Ч. 2. - О.А. Білятинський, В.П. Старовойда, Я.В. Хомяк. / За ред. О.А. Білятинського, Я.В. Хомяка. - К.: Вища школа, 1998. 416 с. (С. 257). 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб зведення насипу на болотних ґрунтах шляхом улаштування настилу з дерев'яних колод, укладення поверх нього захисного прошарку з подальшою засипкою пошарово ущільненого ґрунту та укріплення відкосів, який відрізняється тим, що захисний прошарок виконують з поліетиленової плівки. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
